MESのリアーキテクチャの開発期間・スケジュール・納期について

MESのリアーキテクチャとは、稼働中のMES（Manufacturing Execution System：製造実行システム）の「作り替え」の中でも、アーキテクチャそのものの再設計に焦点を絞った取り組みです。同じ「MESを作り替える」というテーマでも、「MESのモダナイゼーション」がリホスト・リプラットフォーム・リファクタリング・リビルド・リプレースという5つの技術的アプローチを並列に扱う総論であり、「MES刷新」が生産実績データの精度低下・品質トレーサビリティ不備という経営インパクトを踏まえた経営層の内発的な投資判断（WHY/WHEN）に、「MES更改」が保守契約満了やPLC等ハードウェアのリース期限・EOS/EOLという外圧型の期限管理に、「MESのリニューアル」が現場オペレーターの実績入力画面のデザイン・操作性（UX/UI）に、それぞれ重心を置くのに対し、本記事群が扱うMESのリアーキテクチャは、そのいずれとも異なり、工程進捗・実績・品質をリアルタイムに収集する「現場の実行制御レイヤー」をどう構造として設計し直すか（ドメイン駆動設計・DDD）、そしてPLC・生産設備からのリアルタイムデータをOPC UA等の産業用プロトコルでどう収集・処理するか（エッジコンピューティング）という「構造そのものの技術設計」に特化した技術専門記事です。姉妹記事「システムリアーキテクチャ」がモノリスからマイクロサービスへの分解を対象システム種別を問わず総論として扱い、隣接する「生産管理システムのリアーキテクチャ」が生産計画・MRP・製番管理という計画側の司令塔レイヤーを対象とするのに対し、本記事群はMESという現場直結の実行レイヤーに対象を絞り込み、IT部門・アーキテクト・エンジニアが直面する具体的な設計課題を深掘りします。

本記事では、MESのリアーキテクチャの開発期間・スケジュール・納期に焦点を当て、工程別の期間配分、工程実行・実績収集・品質トレーサビリティというMES固有のドメインの境界設計（DDD）にかかる期間、PLC・生産設備とのOPC UA連携やエッジコンピューティング基盤構築が納期に与える影響、そして依頼先選定が期間に与える影響までを、具体的な数値とともに体系的に解説します。工程進捗・実績・品質管理がサイロ化した既存のMESに限界を感じ、アーキテクチャの再設計を検討し始めた情報システム部門・生産技術部門の方はもちろん、PLC・産業用プロトコルからのリアルタイムデータ活用を構想しているものの技術的な期間感が見えていない方にとっても、現実的なスケジュールを描くための判断軸が身に付く内容です。

本テーマに関する全体ガイドは、以下の記事をご覧ください。

▼全体ガイドの記事
・MESのリアーキテクチャの完全ガイド

MESのリアーキテクチャの位置づけ（実行レイヤーの技術深掘りという論点）

MESのリアーキテクチャの開発期間を正しく見積もるための出発点は、「システムを新しくするかどうか」ではなく「工程進捗・実績・品質トレーサビリティという現場直結の実行ドメインをどのような構造に設計し直すか」という技術的な意思決定にあります。多くのMESは、工程管理・実績収集・品質判定・トレーサビリティ照会といった機能が単一のアプリケーションに密結合したモノリシックな構造で構築されており、生産ラインの追加やPLCの入れ替えのたびにコード全体の依存関係を洗い直す必要がある「密結合」の状態に陥りやすいという構造的な限界を抱えています。開発期間の見積もりは、この構造上の限界を実行ドメインのどの単位で、どこまで解消するかという設計判断から始まります。

姉妹記事「MESのモダナイゼーション」はリホスト・リプラットフォーム・リファクタリング・リビルド・リプレースという5つの技術的アプローチの使い分けに、「MES刷新」は生産実績データの精度低下・品質トレーサビリティ不備という経営インパクトを踏まえた経営層の内発的な投資判断に、「MES更改」は保守契約満了・PLC等ハードウェアのリース期限・ベンダーのEOS/EOLという外部から強制される期限管理に、「MESのリニューアル」は現場オペレーターの実績入力画面のデザイン・操作性という体験価値の刷新に、それぞれ重心を置いています。本記事が扱うMESのリアーキテクチャは、このいずれとも異なり、工程進捗・実績・品質トレーサビリティという実行ドメインの境界をどう設計し直すか、そしてPLC・生産設備からのリアルタイムデータをOPC UA等の産業用プロトコルでどう収集・処理する基盤を構築するかという「構造そのものの設計」を深掘りする技術専門記事です。経営判断のプロセスや他の技術手法の詳細を知りたい方は、各姉妹記事の完全ガイドをあわせてご参照ください。

姉妹記事「システムリアーキテクチャ」は、対象システムの種類を問わず、モノリスからマイクロサービスへの分解、DDD、API-first設計、クラウドネイティブアーキテクチャパターンという構造再設計の枠組みを総論として解説するものです。また「生産管理システムのリアーキテクチャ」は、生産計画・MRP・製番管理という計画側の司令塔レイヤーを対象に、工程管理・実績収集・品質管理というドメイン境界設計を扱います。本記事はこれらの枠組みを引き継ぎつつ、対象をMESという現場直結の実行レイヤーに限定して解説します。MESのリアーキテクチャでは、生産管理システムが立てた計画を受け取り、PLC・現場設備と連携しながらリアルタイムに実績と品質データを収集するという役割に即して、「工程実行」「実績収集」「品質トレーサビリティ」という3つのドメインをどう境界づけるか、そして工場現場のPLC・センサーから発生するミリ秒単位のデータをOPC UA等の産業用プロトコルでどう収集し、エッジ側でどう処理するかという、計画レイヤーとは異なる固有の設計課題が開発期間を大きく左右します。

工程別の期間配分（要件定義・ドメイン境界設計から実装・リリースまで）

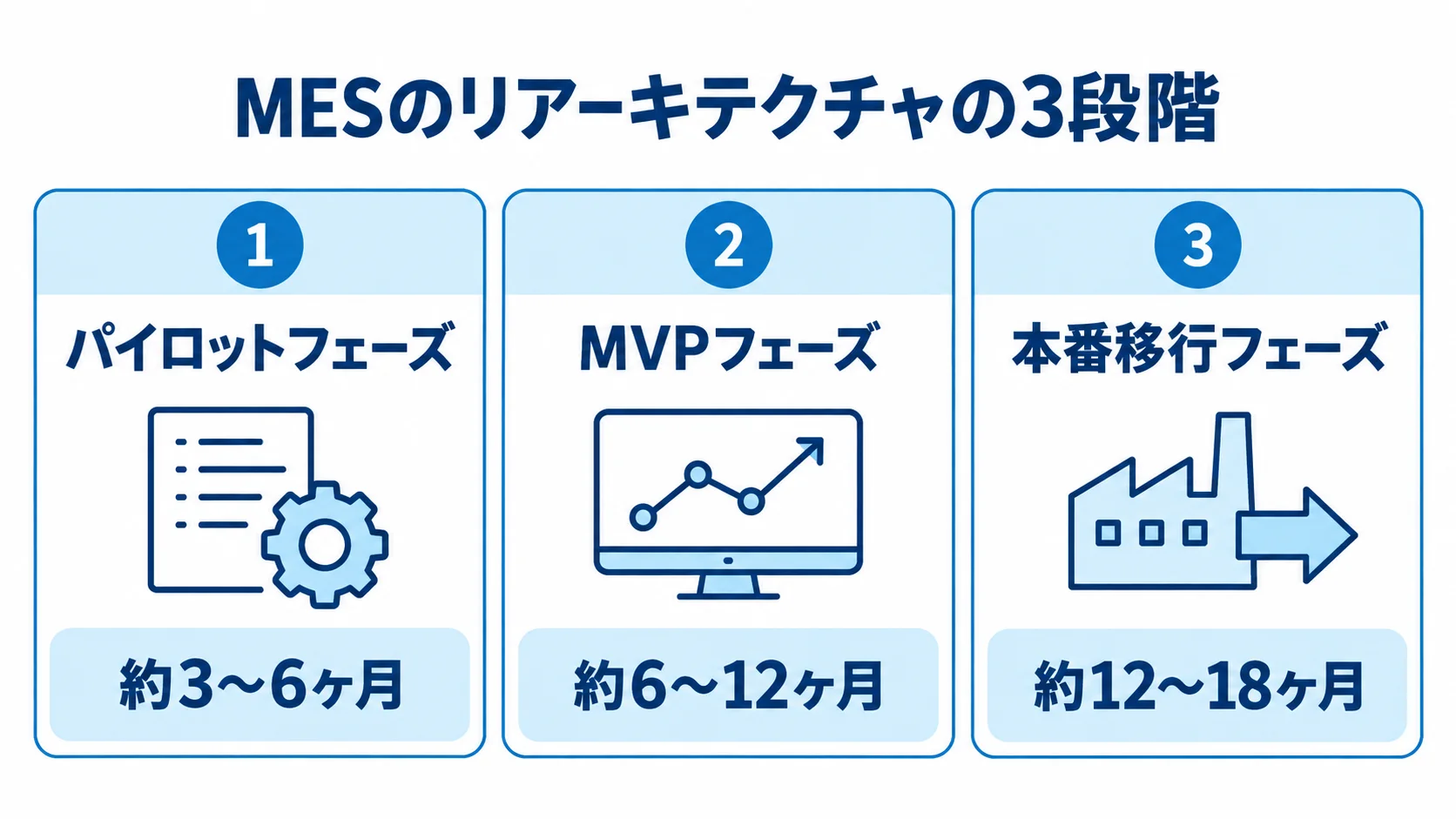

PLC・生産設備との連携を含むMESのリアーキテクチャは、パイロットフェーズ（PoC・技術検証）約3〜6ヶ月、MVPフェーズ約6〜12ヶ月、本番移行フェーズ約12〜18ヶ月という3段階を経て、本番環境の完全移行までに要する期間は12〜18ヶ月を見込むのが標準的です。以下、この3段階を工程軸で捉え直し、それぞれの期間配分を見ていきます。

プロジェクト初期のパイロットフェーズでは、業務要件の整理に加えて、工程実行・実績収集・品質トレーサビリティという実行ドメインの境界設計（DDD）と、PLC・生産設備からのデータ収集を担うエッジコンピューティング基盤の実現可能性検証を並行して進めます。MESは工程進捗・実績・品質判定・トレーサビリティ照会といった複数の業務が密接に絡み合っているため、このドメイン境界の分析には専門的な知見を持つアーキテクトと、生産技術部門・品質保証部門を巻き込んだワークショップに多大なリソースを要します。同時に、OPC UA等の産業用プロトコルを介したPLCとの接続検証やKubernetes等の初期インフラ構築もこの期間内に完了させる必要があり、期待ROI（投資対効果）は0%〜マイナスとなる、いわば「土台作り」に専念する期間だと捉えるべきです。生産技術部門・品質保証部門・情報システム部門が同じ場で境界の切り分けを議論しないまま実装に進むと、後工程で分割線を引き直す大規模な手戻りにつながるため、ここは最も時間をかけるべき工程だと言えます。

パイロットフェーズで境界設計と技術検証が固まった後は、一部の生産ライン・特定の工程に絞って新システム（プロトタイプ）を稼働させるMVPフェーズに入ります。ここでは工程実行・実績収集・品質トレーサビリティという各ドメインのロジック実装に加え、OPC UA連携によるPLCデータの取り込みとエッジ側での一次処理、クラウド側へのストリーム連携という一連の基盤構築が並行して進み、この基盤構築が最も時間を要する作業になります。MVPで得られたコスト削減・プロセス改善の成果を確認した後は、全ラインへの新システム切替を進める本番移行フェーズに移り、すべてのトラフィックが新しいマイクロサービスへ切り替わり、旧システムのコード削除まで完了して初めてプロジェクトが完結します。MESは生産ラインの稼働リズムと直結しているため、本番移行後も一定期間の安定化観測を見込んでおくことが実務上のポイントです。

工程実行・実績収集・品質トレーサビリティのドメイン境界設計（DDD）にかかる期間

「工程実行」「実績収集」「品質トレーサビリティ」といった現場直結の実行ドメインを分離し、独立したサービスとして設計するドメイン駆動設計（DDD）の導入は、実装複雑度が非常に高いとされています。この境界設計にどれだけの期間をかけるかが、プロジェクト全体の成否を分ける最大の変数です。

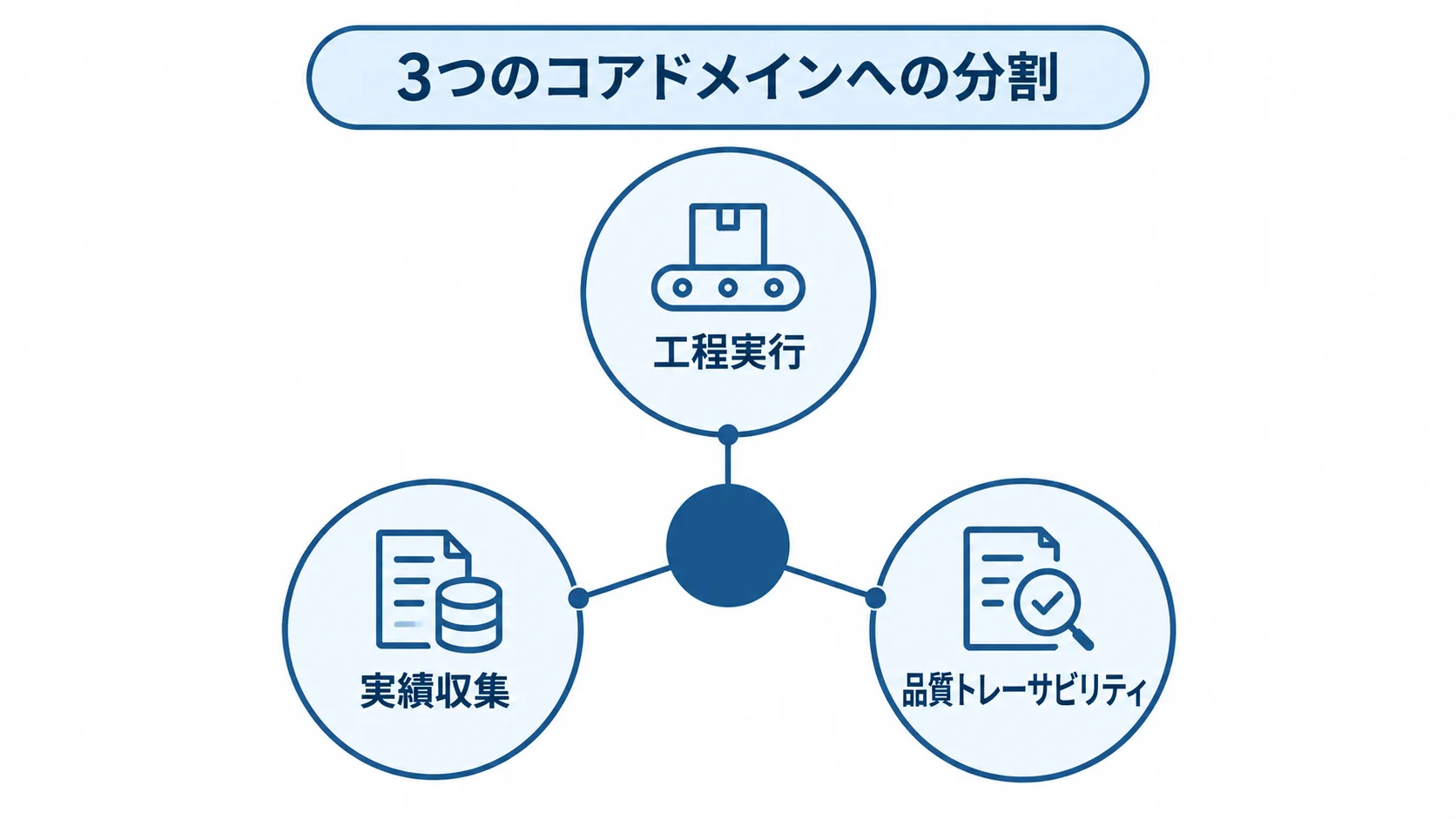

工程実行・実績収集・品質トレーサビリティの境界を定義する際は、開発エンジニアだけでなく、工場長・生産技術担当者・品質管理担当者といったドメイン専門家を集め、「部品投入」「加工完了」「検査不合格」「異常検知」といった業務上のイベントを時系列に沿って視覚的にマッピングする「イベントストーミング」ワークショップが有効な手法です。このワークショップを通じて、工程実行・実績収集・品質トレーサビリティという3つの業務の間に存在する自然な境界（シーム）を見極め、各コンテキスト内で共通して使われる用語（ユビキタス言語）を辞書化してコードやドキュメントに反映させることで、チーム間の認識のズレを排除します。このドメイン分析には開発初期の段階で数週間〜1.5ヶ月程度を要するのが一般的です。初期のプロトタイプから過剰にサービスを分割するのは避け、まずは工程実行・実績収集・品質トレーサビリティといった3〜5のコアドメインに絞ってサービスを構築し、理解が深まるにつれて後からさらに細分化していく進め方がベストプラクティスとされています。

マイクロサービス化の失敗の多くは、境界が曖昧なまま分割してしまう「分散モノリス（Distributed Monolith）」に起因します。工程実行・実績収集・品質トレーサビリティの境界を明確に持たずに一度にすべてをマイクロサービス化しようとすると、マイクロサービスの複雑な運用コストだけを抱え込み、独立したデプロイができないという最悪の状態に陥ります。これは後の開発・テスト期間に致命的な遅延をもたらす典型的な失敗パターンです。たとえば実績収集の変更が品質トレーサビリティ側のロジックにまで波及してしまうような境界の引き方をしてしまうと、モノリス時代よりもかえって変更コストが高くなるという本末転倒な結果を招きます。品質トレーサビリティドメインが独自のデータベースを持ち、他サービスに変更を加えても同時デプロイが不要であるかを検証しておくことが、この失敗パターンを避ける実務上の要諦です。境界づけられたコンテキストの分析やモデリングは、この上流工程に集中的に投資し、合計で数ヶ月単位の期間を見込んでおくことが、後工程での大規模な手戻りを避ける最も確実な方法です。

PLC・生産設備とのOPC UA連携・エッジコンピューティング基盤構築が納期に与える影響

製造現場において、PLCや生産設備からOPC UA等の産業用プロトコルを介してリアルタイムにデータを収集する基盤の構築は、MESのリアーキテクチャにおける最大の技術的ハードルです。ここでは、納期に直結する2つの技術要素を見ていきます。

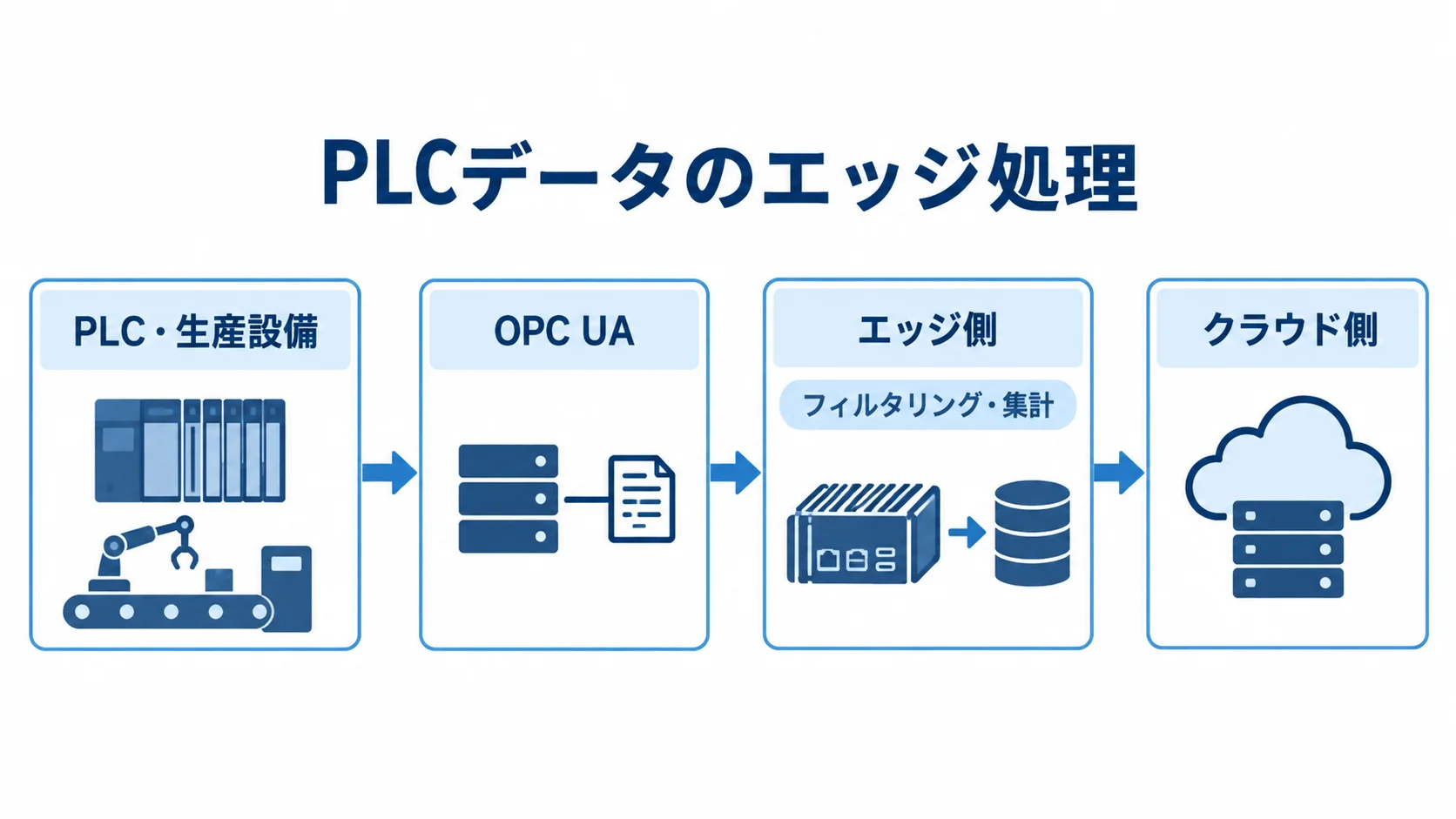

工場内のPLCや生産設備から発生する膨大なデータをすべてクラウドの集中サーバーに送信すると、ネットワーク帯域幅のコストやストレージ費用が莫大になるだけでなく、現場のリアルタイム性を損なう致命的な遅延（レイテンシ）が生じます。これを防ぐため、データが生成される場所に近いエッジ側でリアルタイム処理（フィルタリングや集計）を行うアーキテクチャの採用が不可欠です。加えて、独自の通信規格を持つ古いPLC（シーケンサー）はOPC UAのような標準プロトコルと直接連携できないケースが頻出するため、実機での接続検証にも相応の時間を要します。機械側の改修が高額になる場合は、機械の外部に後付けの温度・振動センサー等を設置してデータを収集する「レトロフィットIoT」という手法を採用することで、開発費用を数分の一に圧縮しつつエッジコンピューティングの仕組みを構築できるケースもあります。要件定義の最初期の段階で、対象となる全設備のインターフェースを漏れなく棚卸しし、接続可否とネットワーク分断時の挙動（通信が切断された際にローカルでデータを保持し、回復後に再同期できるか）を実機で検証しておくことが、納期を守るための現実的な備えになります。

大量のPLCデータや工程実行・実績収集・品質トレーサビリティという各ドメイン間の連携を捌くためには、APIによる同期通信ではなく、Apache KafkaやRabbitMQといったメッセージブローカーを用いた非同期通信のイベント駆動アーキテクチャが標準的な設計になります。しかし、メッセージの順序保証やスキーマレジストリの管理、冪等性（同じイベントを何度処理しても結果が変わらないこと）の担保といった実装は難易度が極めて高く、いきなり本開発に入るのはリスクが高いと言えます。そのため、技術的な実現性（レイテンシや連携の可否）を検証するためのパイロットフェーズ（PoC）として、事前に3〜6ヶ月をプロジェクト計画に組み込むことが強く推奨されます。過去の類似事例では、この「データ準備・エッジ基盤の整備」に全体期間・予算の40〜60%を先行投資することで、後続の各マイクロサービス開発フェーズの工数が大幅に圧縮された例もあります。この検証期間の有無が最終的な納期に数ヶ月単位の影響を与えるため、見積もりの段階でパイロットフェーズを織り込まずに本開発の期間だけを提示するベンダーには注意が必要です。

依頼先選定が開発期間に与える影響

同じ規模・同じ技術構成のMESでも、どのパートナー企業に依頼するかによってアーキテクチャ設計の期間は大きく変わります。DDD・OPC UA連携・エッジコンピューティングという専門性の高い領域だからこそ、依頼先の実績が期間短縮の鍵を握ります。

依頼先を選ぶ際に確認すべき1つ目のポイントは、DDDによる実行ドメインのモデリング実績です。イベントストーミングのようなワークショップ形式のモデリング手法を、製造業の業務知識を持つアーキテクトが主導できるかどうかで、境界づけられたコンテキストの設計品質と期間の両方が変わります。2つ目はPLC・生産設備とのOPC UA連携実績で、レガシーPLCとの接続検証やレトロフィットIoTの構築経験があるパートナーであれば、要件定義段階での不確実性を大きく減らせます。3つ目はKafka等のイベント駆動基盤の構築・運用実績で、単に構築できるだけでなく、冪等性やSagaパターンといった分散システム特有の設計を実装できるかが品質と期間の両方を左右します。提案段階でこれらの実績を具体的なアーキテクチャ図や設計判断の理由とともに共有してもらうことが、期間見積もりの妥当性を検証する近道です。

依頼先を決める前には、体制と進め方についても確認しておくことが期間の見通しを立てるうえで欠かせません。生産技術部門・品質保証部門を交えたイベントストーミングのワークショップをどう設計するか、パイロットフェーズ（PoC）の完了基準をどう定義するか、本開発への移行判断をどのタイミングで下すかを事前に共有してもらうと見通しが立てやすくなります。発注者側にどの程度の協力工数（業務知識を持つ現場担当者のアサイン、対象PLC・設備の資料提供、パイロットフェーズの検証への参加）を求めるのかも重要な確認事項で、これを把握しないまま契約すると、後半になって自社側のリソース不足が判明し、遅延の原因になりかねません。契約形態についても、アーキテクチャ設計というスコープが変動しやすい性質を踏まえ、準委任契約を軸に段階的に請負契約へ移行するといった柔軟な取り決めを発注前に検討しておくことが安心につながります。

まとめ

本記事では、MESのリアーキテクチャの開発期間・スケジュール・納期について、工程別の期間配分、工程実行・実績収集・品質トレーサビリティというMES固有のドメインの境界設計（DDD）にかかる期間、PLC・生産設備とのOPC UA連携やエッジコンピューティング基盤構築が納期に与える影響、そして依頼先選定が期間に与える影響を体系的に解説しました。PLC・生産設備との連携を含むMESのリアーキテクチャは本番完全稼働まで12〜18ヶ月が標準的で、パイロットフェーズ（要件定義・ドメイン境界設計・技術検証）に約3〜6ヶ月、MVPフェーズから本番移行フェーズまでに約9〜12ヶ月を要します。工程実行・実績収集・品質トレーサビリティの境界を曖昧なまま進めると「分散モノリス」という致命的な失敗パターンに陥り、レガシーPLCとのOPC UA接続やイベント駆動アーキテクチャの実装難易度を軽視すると納期が大きくぶれます。ビッグバンリリースを避け、パイロットフェーズ（PoC）を組み込んだ段階的な進め方を選ぶことと、実行ドメインの業務知識・OPC UA連携・イベント駆動基盤の構築実績を併せ持つパートナーに早めに相談することが、現実的なスケジュールを描く最大の鍵になります。
