VB.netのリバースエンジニアリングのPoC・プロトタイプ・モックアップ開発について

VB.netのリバースエンジニアリングとは、設計書や仕様書が失われた、あるいは最初から存在しないVB.net製の既存システムに対し、ソースコードを解析することで仕様・設計思想を逆算的に復元する取り組みです。いきなりシステム全体の本格解析に着手すると、想定外の技術的難所によって計画が破綻したり、予算を大幅に超過したりするリスクを抱えます。これまでのモダナイゼーション・刷新・更改・リニューアル・リアーキテクチャ・リプレイス・改修という7つのアプローチ、そして「システム移行」という実行フェーズの記事群が、いずれも「何を・なぜ・いつ・どう変えるか」「変える瞬間をどう遂行するか」という意思決定・実行の論点を扱ってきたのに対し、本記事が扱う「VB.netのリバースエンジニアリング」は、そうした意思決定や移行作業に着手する前段の分析・調査工程に位置づけられ、その中でもPoC（概念実証）・プロトタイプ・モックアップ開発は、本格解析に着手する前に技術的な実現可能性とリスクを見極めるための重要なステップです。

同じリバースエンジニアリングのクラスタに属する言語横断的な総論記事や、COBOL・C#・C言語・PL/Iといった他言語版の記事群と異なり、VB.netにはフォームデザイナ・イベント駆動構造という技術的に特化したPoCの設計対象があります。画面上のコントロールとイベントハンドラが密接に結びついたVB.net特有の構造を、どのような手順で小規模に検証していくかが、本記事の核心的なテーマです。本記事では、VB.netのリバースエンジニアリングにおけるPoC・プロトタイプ・モックアップ開発について、部分的な仕様復元のPoCの進め方から、解析ツールのプロトタイピング、そしてフォームデザイナ解析によるモックアップ開発までを体系的に解説します。

本テーマに関する全体ガイドは、以下の記事をご覧ください。

▼全体ガイドの記事
・VB.netのリバースエンジニアリングの完全ガイド

VB.netのリバースエンジニアリングにおけるPoCの位置づけ

VB.netのリバースエンジニアリングにおけるPoCの目的を正しく理解するには、まず本記事が扱う工程が「何を検証するためのものなのか」を、隣接する記事群と切り分けて理解しておく必要があります。同じ「小規模に試してから本格着手する」という発想でも、対象が刷新の技術的実現性なのか、仕様復元の実現可能性なのかによって、PoCの設計はまったく異なります。

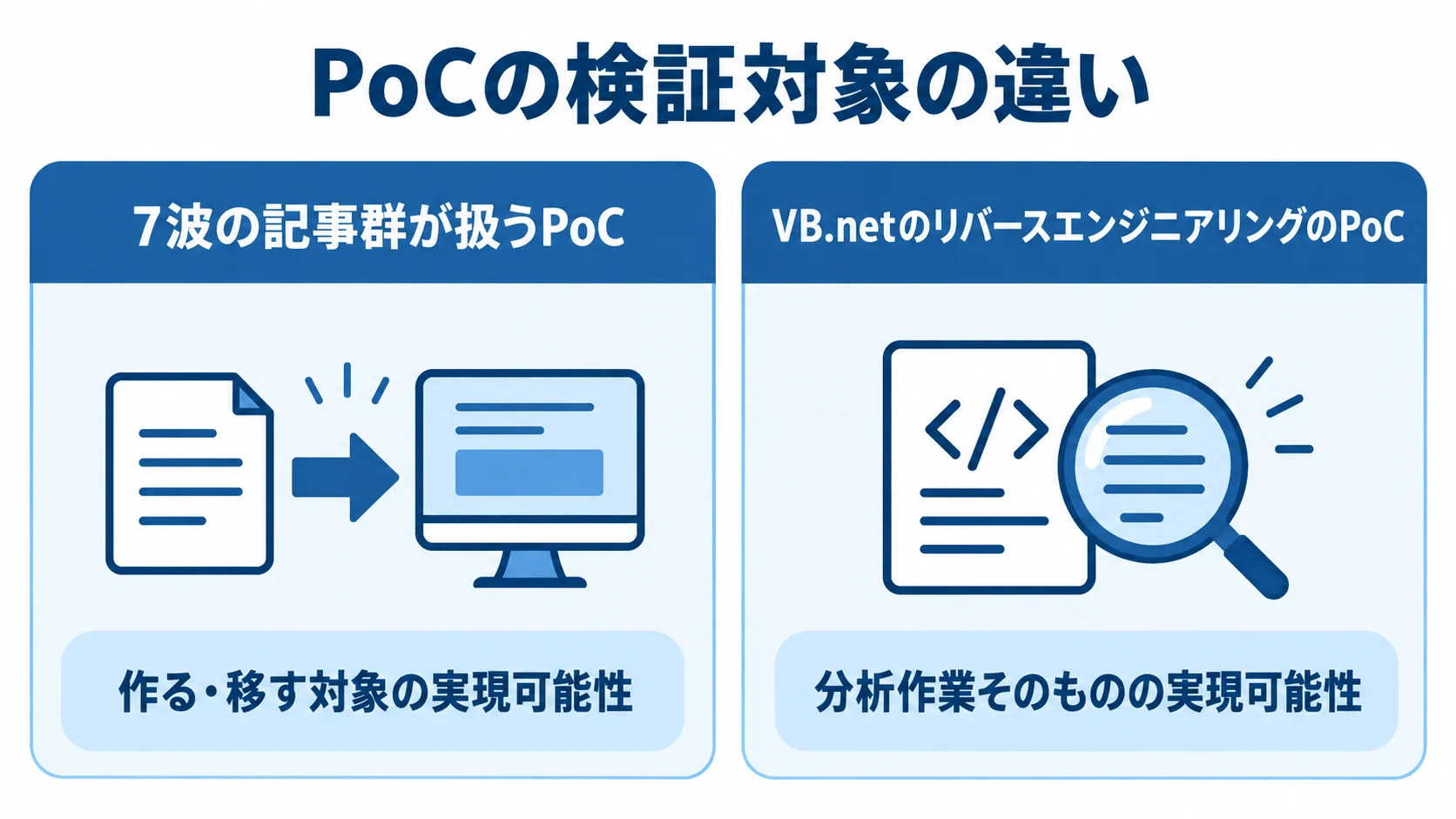

モダナイゼーション・刷新・更改・リニューアル・リアーキテクチャ・リプレイス・改修という7つの記事群、そして移行の記事群が扱うPoC・プロトタイプは、いずれも「新システムの技術選定が妥当か」「新アーキテクチャで想定通りの性能が出るか」「移行方式が現実的に機能するか」といった、これから作る・移す対象についての実現可能性検証です。これに対して、VB.netのリバースエンジニアリングにおけるPoCは、まだ何も作らない段階で「既存のブラックボックス化したシステムから、意味のある仕様を実際に抽出できるのか」という、分析作業そのものの実現可能性を検証する点が根本的に異なります。この検証を経ずにいきなり全体解析の契約を締結してしまうと、着手後に「想定していたよりも解析が困難で、当初の見積もり工数では到底終わらない」という事態が発覚するリスクを抱えます。PoCは、こうした本格着手後のリスクを事前に可視化するための、いわば「保険」としての役割を果たします。とりわけ、複数年にわたる大規模な基幹システムのリバースエンジニアリングを検討している企業にとっては、数百万円から数千万円規模になり得る本格プロジェクトの契約前に、比較的小さな投資でリスクの所在を可視化できるという点で、PoCの位置づけは投資判断そのものの精度を左右する重要な工程と言えます。

COBOLやC#、C言語、PL/Iなど、他言語のリバースエンジニアリングにおけるPoCも、実装抽象化・設計抽象化・仕様抽象化という3段階のプロセスが実際に機能するかを検証する点は共通しています。しかしVB.netの場合、この共通プロセスに加えて、「フォームデザイナで自動生成されるレイアウト情報」と「イベントハンドラに埋め込まれた業務ロジック」をどう紐づけて解析するかという、VB系言語に固有の検証対象があります。画面ベースのGUIアプリケーションであるVB.netシステムでは、UI（見た目）と裏側のロジックが密接に結びついているため、この紐づけの解析手法が確立できるかどうかが、PoCで最も重視すべき論点になります。本格解析に着手する前に、代表的な画面を1つ選んでこの紐づけ解析を試行しておくことで、全体解析の見積もり精度を大きく高めることができます。

PoC（概念実証）の進め方

VB.netのリバースエンジニアリングにおけるPoCは、いきなり大がかりな体制で臨むのではなく、限られた期間・少人数で「解析が実際に成立するか」を確かめる小規模な取り組みとして設計します。ここでは、その具体的な進め方を解説します。

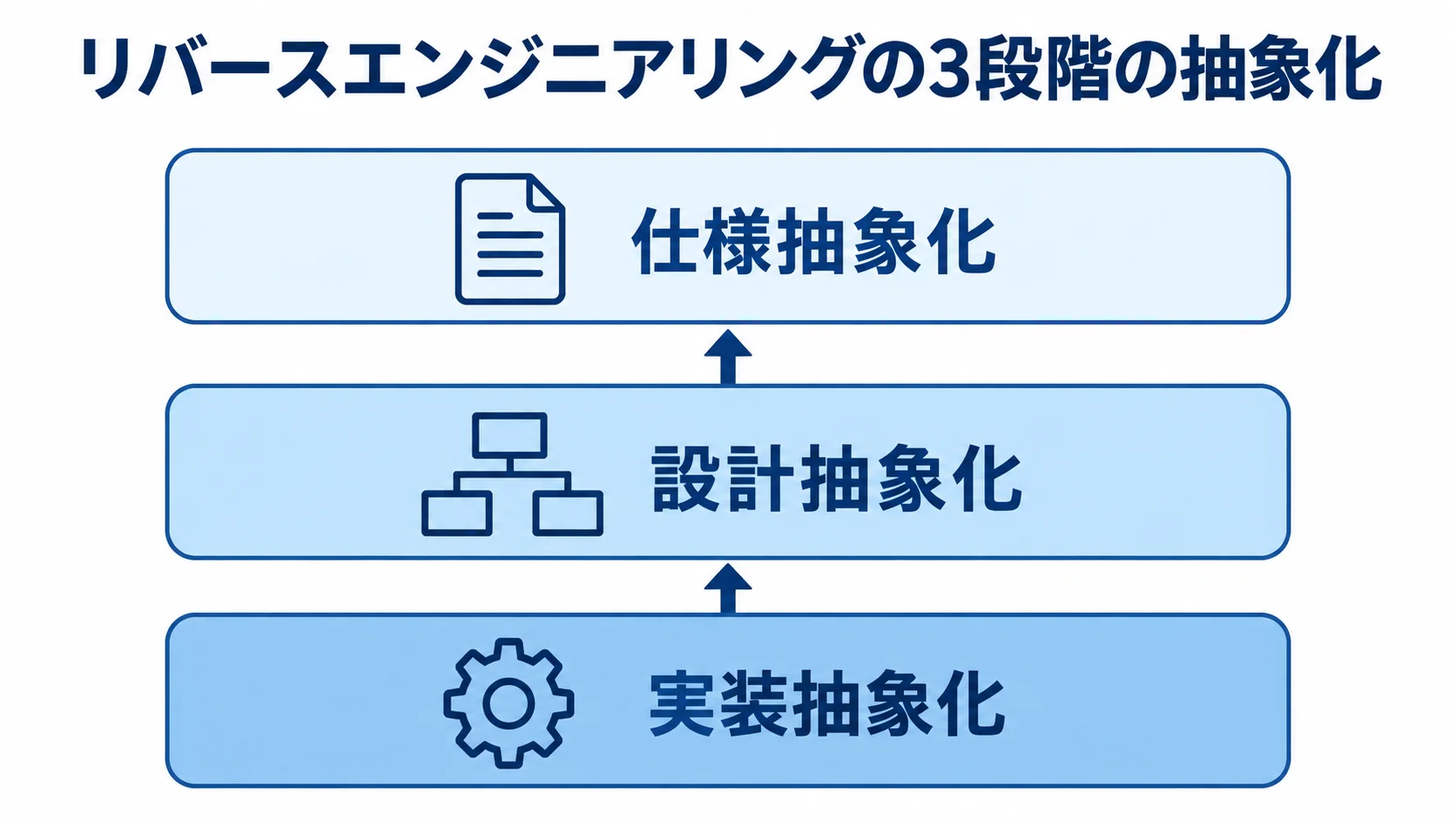

ソフトウェアのリバースエンジニアリングは、実装抽象化（ソースコード・データ構造の解析）、設計抽象化（コンポーネント間の相互作用・制御フローのモデル化）、仕様抽象化（アプリケーションの要件・ビジネスルールへの変換）という3つの段階を経て抽象度を引き上げていく「設計の復元（Design Recovery）」プロセスで行われます。PoCでは、システム内の特定のモジュール、例えば特定の帳票出力機能や計算ロジックをターゲットに選び、この3段階の抽象化プロセスが実際に行えるか、既存のコードから意味のある仕様を抽出できるかを検証します。困難な設計課題に直面した場合、その部分に絞って運用可能なプロトタイプを作成し、素早く再検証・再分析を行うというアジャイル型の考え方に基づき、PoCの対象は「代表的だが複雑すぎない」モジュールを選ぶことが成功の鍵です。複雑すぎるモジュールを選んでしまうと、PoCの期間内に結論が出ず、かえって判断を先送りする結果になりかねません。PoCの成果物としては、対象モジュールの実装抽象化・設計抽象化・仕様抽象化それぞれの段階でどのような成果物が得られたか、各段階に要した工数、そして本格解析へ展開する際に想定される課題を1つのレポートにまとめておくことが望まれます。このレポートは、社内の予算承認プロセスにおいて「本当に解析を続ける価値があるのか」を判断する材料になるだけでなく、本格解析フェーズの詳細な見積もりを取得する際の前提資料としても活用できます。

PoCの対象モジュールを選ぶ際は、業務上の重要度、コードの複雑さ、そしてCOMコンポーネント・OCXへの依存度という3つの軸で候補を評価します。業務上の重要度が高すぎるモジュールは、PoCの失敗が経営判断に不必要な不安を与える可能性があるため避け、逆に重要度が低すぎるモジュールでは、検証結果が全体解析の見積もりに反映しにくくなります。コードの複雑さについては、平均的なイベントハンドラの数や、ネストの深さといった指標で、対象システム全体の「中央値」に近いモジュールを選ぶことで、PoCの結果を全体に外挿しやすくなります。COMコンポーネント・OCXへの依存については、あえて依存度が高いモジュールを1つと、依存度が低いモジュールを1つ、合わせて2つのPoC対象を選定し、両者の解析難易度を比較する方法も有効です。この比較によって、ブラックボックス依存がある場合とない場合とで、工数がどの程度変わるのかという定量的な知見を、全体計画の見積もり精度向上に活かせます。加えて、PoCの実施期間はおおむね2週間〜1ヶ月程度、体制はエンジニア1〜2名の少人数で実施するのが一般的な目安です。この短期間・少人数という制約を最初に明確にしておくことで、PoCの目的が「完璧な仕様書を作ること」ではなく「解析の実現可能性を見極めること」であるという認識を、発注者・開発会社の双方で共有しやすくなります。

解析ツールのプロトタイピング

モジュール単位のPoCと並行して、解析作業そのものを効率化するツールの試作にも取り組む価値があります。リバースエンジニアリングを手動で行うと膨大な時間と労力を消費するため、自動化ツールの活用が不可欠です。ここでは、VB.netの解析に特化したツールプロトタイピングの考え方を解説します。

対象のVB.netシステムの解析を効率化するために、コードの特定パターンを抽出したり、データフローを可視化したりするための独自の小規模ツール（スクリプトなど）を試作することが有効です。既存のリバースエンジニアリングツールが提供するAPIを活用して、解析を自動化するスクリプトをプロトタイプとして開発します。たとえば「特定の関数呼び出しを自動でリストアップするツール」や「コードの依存関係をマッピングするツール」を試作し、実際のVB.netのコードベースに対して正しく動作するかをテストしながら、解析業務全体の効率化を図る準備を進めます。このプロトタイプ段階で作成したスクリプトは、PoCの範囲内では完成度を求めすぎず、あくまで「本格解析でこの自動化アプローチが有効かどうか」を確かめることに主眼を置くことが重要です。完成度を追求しすぎると、ツール開発自体に想定以上の時間がかかり、PoC本来の目的である実現可能性の検証が後回しになってしまいます。

VB.netは.NET Framework上で中間言語（IL）にコンパイルされる特性上、CやC++などのネイティブコンパイル言語に比べて逆コンパイルによる復元がしやすいという特徴があります。この特性を活かし、PoCの段階で複数の.NET向け逆コンパイラ（.NET Reflector、dotPeek、ILSpyなど）を実際の対象コードに適用し、復元されるコードの可読性や、コメント・変数名の推測精度を比較検証しておくことをお勧めします。ツールによって復元結果の質に差が出ることがあり、特にVB6由来の過渡期コードでは、独自の命名規則や省略記法が使われているケースもあるため、どのツールが自社のコードベースと相性が良いかを早期に見極めておくことが、本格解析フェーズでの作業効率を左右します。あわせて、GhidraやIDA Proといった汎用の逆コンパイル・解析ツールについても、COMコンポーネントやOCXのバイナリ解析にどこまで有効かを試験的に確認しておくと、ブラックボックス部分の調査方針を立てる際の判断材料になります。ツール選定のPoCでは、単に「動くかどうか」だけでなく、復元結果を実際にレビューする社内担当者・外部パートナーのエンジニアが読みやすいと感じるかという主観的な評価も記録しておくことをお勧めします。最終的にドキュメントとして仕上げるのは人間であるため、ツールの技術的な性能だけでなく、解析チームの生産性にどう寄与するかという観点も、本格導入するツールを決める上で欠かせない判断材料になります。

モックアップ開発（フォームデザイナ解析からUI試作へ）

PoCと解析ツールの検証が済んだら、次に取り組むべきはフォームデザイナ解析の実証実験としてのモックアップ開発です。VB.netなどのGUIベースのシステムでは、フォームデザイナで自動生成されるレイアウト情報とイベントハンドラが密接に結びついているため、この解析結果を新システムのモックアップへと展開する試みが有効です。

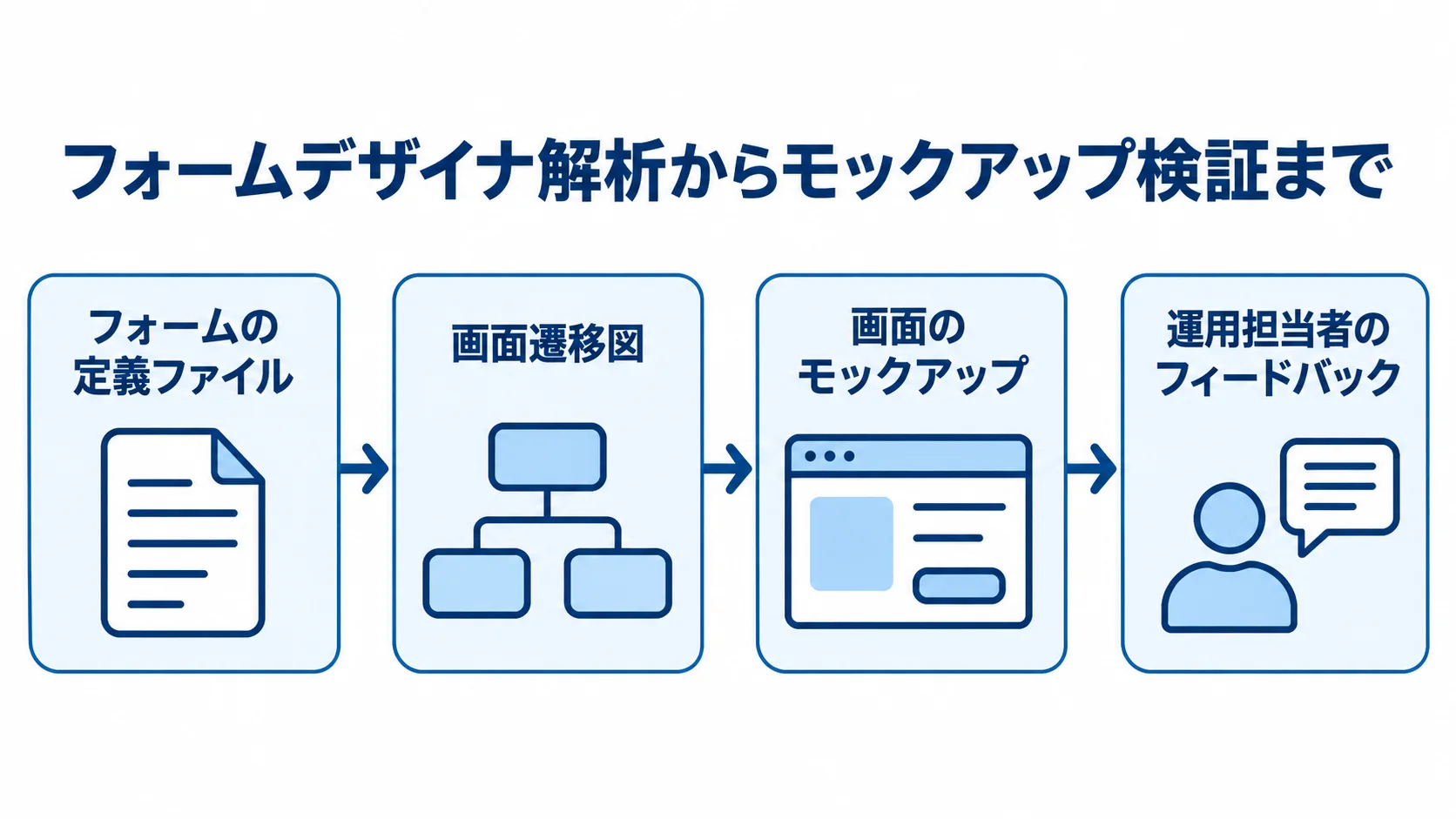

低レベルの実装抽象化、すなわちフォームの定義ファイルや自動生成コードの解析から、画面遷移図やUIコンポーネントの構造といった設計抽象化へと情報を引き上げる実験を行います。具体的には、対象画面のフォームデザイナが管理するコントロールの配置情報と、各コントロールに紐づくイベントハンドラの処理内容を突き合わせ、「このボタンを押すとこの画面に遷移し、このデータが更新される」といった画面遷移ロジックを図式化します。この段階では、UIの見た目そのものを精緻に再現することよりも、画面同士の関係性と、各画面が担っている業務上の役割を正確に把握することに重点を置きます。VB6由来の過渡期システムでは、1つの画面に複数の業務機能が詰め込まれているケースも多く見られるため、モックアップ用の画面構成を検討する段階で、旧システムの画面構成をそのまま踏襲するのか、機能単位で画面を分割し直すのかという設計判断も、この工程で同時に検討しておくと後工程がスムーズです。あわせて、複数の画面から共通で呼び出されている業務ロジック（共通関数・クラスモジュール）を特定できた場合は、それをモックアップ段階から独立した部品として切り出しておくと、後続の本格開発フェーズで再設計する際の土台としてそのまま活用でき、二度手間を防ぐことができます。

画面遷移とUI構造の設計抽象化が完了したら、この解析結果を用いて、新しいプラットフォーム（Webベースの最新フレームワーク等）上で動作する画面のモックアップを作成します。このモックアップが、旧システムと同じ仕様（ユーザー要件）を満たしているかを検証することで、UI部分の移行難易度や必要な工数を見積もる判断材料とします。実際の運用担当者にモックアップを操作してもらい、「旧システムで行っていた業務がこの画面構成でも問題なく行えるか」というユーザビリティの観点でフィードバックを得ることも欠かせません。この段階でのフィードバックは、後続の本格的なリバースエンジニアリングやリビルドのプロジェクトにおいて、業務部門との認識合わせを効率化する貴重な材料になります。モックアップという「見える形」の成果物があることで、経営層や業務部門に対してリバースエンジニアリングの投資対効果を具体的にイメージしてもらいやすくなり、本格プロジェクトへの予算承認をスムーズに進める効果も期待できます。特に、長年VB.netシステムを使い続けてきた現場の担当者にとっては、抽象的な仕様書だけを見せられるよりも、実際に操作できるモックアップを触ってもらうほうが、新システムへの移行に対する心理的な抵抗感を和らげる効果も大きく、後続プロジェクトの現場合意形成という観点でも大きな役割を果たします。

まとめ

本記事では、VB.netのリバースエンジニアリングにおけるPoC・プロトタイプ・モックアップ開発について、分析可能性の検証という位置づけの確認から、PoCの具体的な進め方、解析ツールのプロトタイピング、そしてフォームデザイナ解析からモックアップ開発への展開までを体系的に解説しました。業務上の重要度・コードの複雑さ・COMコンポーネントへの依存度という3つの軸で対象モジュールを選定し、3段階の抽象化プロセスが小規模な範囲で実際に機能するかを確かめることが、PoCの中心的な目的です。あわせて複数の逆コンパイラを比較検証し、フォームデザイナ解析の結果をモックアップとして可視化することで、本格的なリバースエンジニアリングプロジェクトの見積もり精度と、社内合意形成の両方を高めることができます。

PoCを省略していきなり本格解析に着手すると、フォームデザイナ・イベント駆動構造という技術的難所を過小評価したまま契約を結んでしまい、後工程で工数超過に直面するリスクが高まります。特にVB6由来の過渡期システムを抱える企業ほど、まずは小規模なPoCで解析可能性とツールの相性を見極め、VB.net特有の解析ノウハウを持つパートナーへ早めに相談することをお勧めします。数週間から1ヶ月程度の限られた投資で得られるPoCの知見は、その後に控える数ヶ月から数年規模の本格プロジェクトの成否を左右するだけの価値を十分に持っています。PoCの結果を踏まえて本格的な解析プロジェクトへ進む際は、PoCで確立した抽象化プロセスの手順やツールの選定結果をそのまま引き継ぎ、体制を大きくしすぎずに段階的にスケールさせていくことが、着実にプロジェクトを前進させるコツです。
