設計図面管理システム開発の完全ガイド

設計図面管理システムとは、2D・3D CAD図面を中心に仕様書や部品表、検査記録などを一元管理し、正式版の承認から製造・購買への配布、変更履歴まで追跡できる仕組みです。

紙、Excel、個人パソコン、共有フォルダに図面が分散していると、必要な図面を探す時間が増えるだけでなく、旧版の誤使用や設計変更の伝達漏れにつながります。この記事では、設計図面管理システムの全体像、種類、進め方、費用相場、開発会社・サービスの選び方、導入後の運用とFAQまで、検討時に必要な情報をまとめて解説します。

設計図面管理システムの全体像

設計図面管理システムは、図面ファイルを保存するだけの場所ではありません。図番、品番、製品名、顧客名、材質、工程、案件番号などの属性とファイルを関連付け、誰がいつ登録・改訂・承認・配布したのかを記録する業務基盤です。設計部門だけでなく、購買、製造、品質保証、営業、保全、外注先まで同じ情報を参照できる状態を作ることが目的です。

何を管理するシステムですか？

管理対象は、完成したCAD図面だけではありません。製品仕様書、部品表（BOM）、工程表、検査成績書、見積資料、製造指示書、写真、変更通知書など、設計から製造・保守まで参照される成果物を対象にします。図面に関連文書を紐づけると、図面を開いてから別のフォルダを探す作業が減り、製品や部品単位で必要な情報を確認しやすくなります。

最低限必要な管理項目は、図番、改訂番号、状態、作成者、承認者、承認日、対象製品、関連部品、保存期限です。さらに、設計変更の理由、変更前後の差分、影響する工程、配布先、受領確認まで保持できると、出図後の問い合わせや品質調査にも対応しやすくなります。

主要機能と期待できる効果は何ですか？

主要機能は、属性検索、全文検索、OCR検索、類似形状検索、版数・改訂履歴、旧版の参照、チェックイン・チェックアウト、検図・承認ワークフロー、権限管理、操作ログ、関連資料の紐づけです。自動採番、電子押印、差分比較、廃図処理、配布・受領管理、CAD・ERP・MESとのAPIやCSV連携は、業務要件に応じて追加します。

導入効果は、検索工数の削減だけではありません。最新版を検索結果で明確に判別できれば、旧版を製造に回すリスクを下げられます。承認経路を電子化すれば、メールや紙に分散していた検図の停滞を把握できます。過去の類似図面を見積や設計に再利用できれば、重複設計を抑え、属人化していたノウハウを組織で活用できます。中部経済産業局の2026年資料でも、図面の集中管理、AIを活用した類似図面検索、図面内の文字検索、版管理、関連資料の紐づけ、部署横断の共有が代表的な機能として整理されています（出典: 中部経済産業局「中小製造業の課題解決へ」、2026年）。

設計図面管理システムの種類と使い分け

設計図面管理システムは、クラウド型、パッケージ型、オンプレミス型、個別開発型に大別できます。また、機能の考え方として文書管理、PDM、PLMがあり、同じ「図面管理」という言葉でも管理範囲が異なります。価格だけでなく、どこまで業務を変えるのか、既存システムとどうつなぐのかで選択肢を絞ることが重要です。

クラウド・パッケージ・オンプレミスの違い

クラウド型は、サーバー調達やバックアップ運用を抑えやすく、複数拠点やテレワークで始めやすい方式です。利用者数や容量を小さく設定して試し、必要に応じて拡張できます。一方で、データの保管地域、障害時の復旧目標、AI学習への利用有無、退会時のデータ返却、APIの利用制限を契約前に確認する必要があります。

パッケージ型は、図番、版管理、承認、文書検索などの標準機能を短期間で使いやすい方式です。自社の業務を標準機能に合わせられる場合は、個別開発より導入リスクを抑えられます。オンプレミス型は閉域網や社内規定に適合しやすい反面、サーバー、冗長化、バックアップ、脆弱性対応、運用担当者の費用を5年程度の総保有コストで見積もる必要があります。

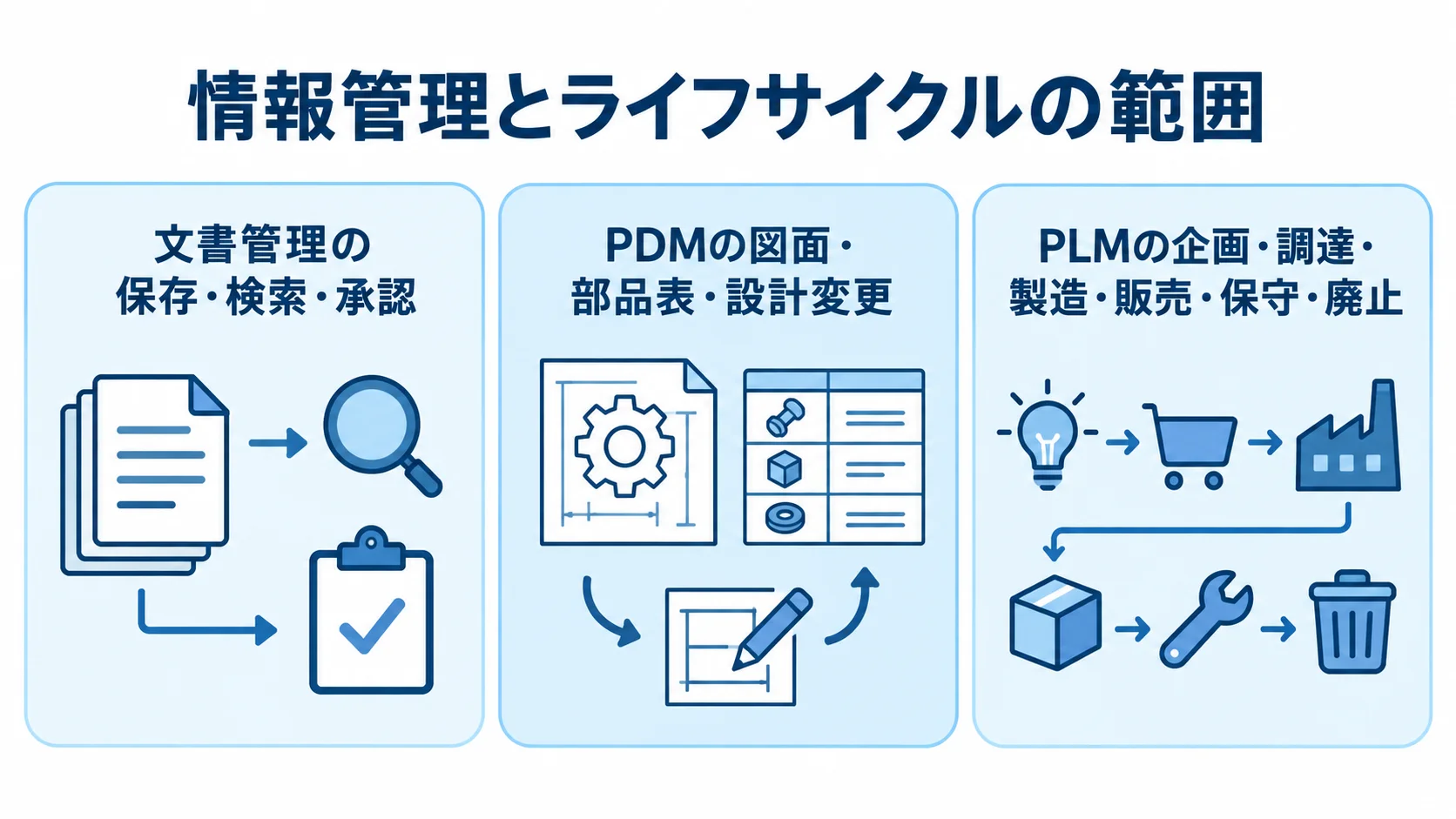

文書管理・PDM・PLMはどう違いますか？

文書管理は、PDFやOfficeファイルなどを保存・検索・承認することが中心です。PDMは、図面と部品表、CADデータ、設計変更、版数、出図を製品設計の単位で管理します。PLMは、設計だけでなく、企画、調達、製造、販売、保守、廃止までの製品ライフサイクルを対象にします。

検索と閲覧を改善したい場合は文書管理の拡張でも足りることがあります。図番や部品構成、設計変更、正式出図を統制したい場合はPDMが適しています。複数拠点や製品群を横断し、BOM、工程、品質、保守データまで連携したい場合はPLMを検討します。最初から全社PLMを目指すより、最も頻度の高い図面・部品群でPDM相当の運用を確立し、効果を確認してから範囲を広げる進め方が現実的です。

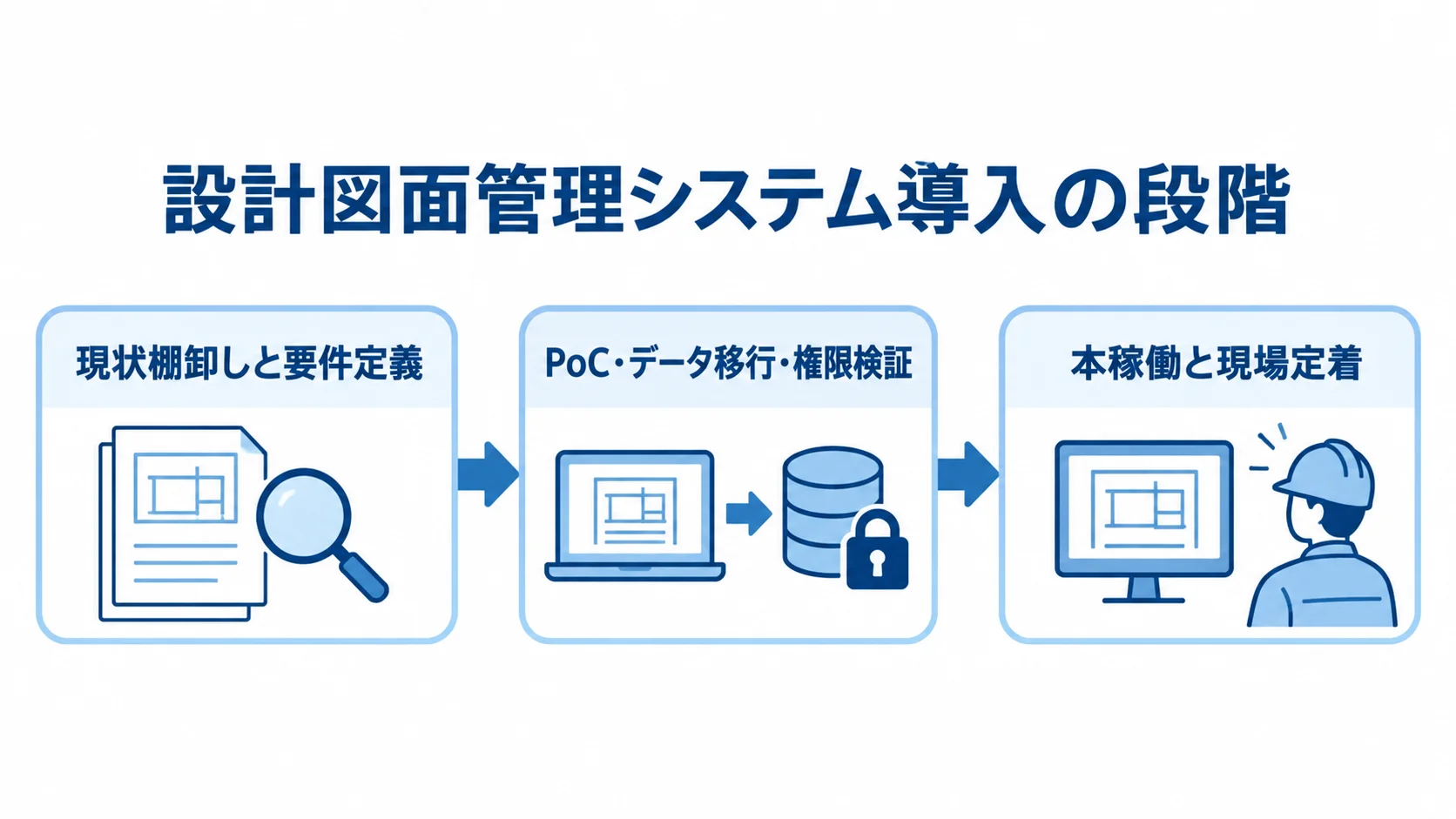

設計図面管理システム導入・開発の進め方

導入の成否は、製品を契約する前の棚卸しで大きく決まります。現行のファイルをそのまま移すだけでは、命名の揺れ、重複、旧版、承認されていない仮データが新しいシステムに残ります。現状を把握し、正式版の定義と登録ルールを決めたうえで、限定した範囲で検証する流れが安全です。

▶ 詳細はこちら：設計図面管理システム開発の進め方/やり方/流れや方法/手法/工程/手順

現状棚卸しと要件定義を行う

最初に、図面と関連文書の種類、保管場所、ファイル形式、件数、容量、利用者、拠点、取引先との共有方法を一覧化します。次に、図番・品番の付け方、版の表記、正式版と作業中データの区別、廃図の扱い、保存年限、承認者、印刷・ダウンロードの制限を確認します。設計部門だけでなく、製造、購買、品質保証、営業、保全からも、どの情報をいつ使うのかを聞き取ることが必要です。

要件は「検索したい」「安全に共有したい」のような抽象表現で終わらせず、「図番と顧客名で3秒以内に候補を出す」「旧版は通常検索から除外し、履歴画面からだけ閲覧する」「承認者が不在なら代理承認へ通知する」といった業務シナリオにします。CAD、BOM、ERP、MES、生産管理、認証基盤との連携も、API、CSV、ファイル連携のどれを使うかまで確認します。

PoC、データ移行、権限検証を進める

全社一括導入の前に、1拠点、1製品群、1つの承認経路などに対象を絞ったPoCを実施します。実際の図面を一定数登録し、検索、類似検索、版の切り替え、承認、差分確認、印刷、ダウンロード、外部共有を利用者に試してもらいます。デモ用のきれいなデータだけで評価すると、命名揺れや欠損属性への対応力を見誤るため、現場で使っている代表的なデータを使うことが重要です。

移行では、まず重複、破損、旧版、仮登録、権利関係が不明な図面を分類します。すべてを現行版として取り込まず、正式版、参照用、廃図、移行保留に分けると誤使用を防ぎやすくなります。移行後は件数、属性、リンク切れ、ファイルのチェックサム、検索結果、アクセス権をサンプル検証し、現場責任者が受け入れ判定を行います。

本稼働と現場定着を設計する

本稼働前に、利用者の役割ごとに操作手順を用意します。設計者には登録・改訂・検図、製造現場には最新版の閲覧・印刷、品質保証には承認履歴と変更影響、管理者には権限とログの確認を教えます。登録ルールを増やしすぎると入力が省略されるため、必須項目と後から補完する項目を分けることも大切です。

導入後は、検索時間、旧版誤使用件数、検図リードタイム、見積作成時間、重複図面の再作成件数、登録漏れ、問い合わせ件数を測定します。数値が改善しない場合は、システムの機能不足だけでなく、属性設計、検索語、権限、教育、運用責任者のいずれに原因があるかを確認します。1か月、3か月、6か月でレビューし、対象拠点を広げる判断を行います。

設計図面管理システムの費用相場と内訳

設計図面管理システムの費用は、利用人数、図面枚数、容量、既存データの品質、承認経路、CAD・BOM・ERP連携、クラウドかオンプレミスかで変わります。以下は統一された公定価格ではなく、公開料金と類似するPDM・文書管理・製造業システムの見積傾向から整理した目安です。個別見積では、初期費用だけでなく3年または5年の総保有コストで比べます。

▶ 詳細はこちら：設計図面管理システム開発の見積相場や費用/コスト/値段について

導入方式別の費用目安

小規模なクラウド型で、10〜30人が標準機能を使い、既存システムとの連携を最小限にする場合、初期費用は0〜100万円程度、利用料は1ユーザーあたり月500〜10,000円、または月額数万円程度が一つの目安です。初期設定、データ整備、操作教育が別料金になる場合があるため、月額だけで判断しないことが必要です。2026年に確認できる公開料金表にも、1ユーザー月額1万円から、一定人数では月額数万円から利用でき、保守やバージョンアップを含む例があります（出典: 製造業向けクラウドBOM・文書管理の公開料金表、2026年確認）。

パッケージ導入で、30〜100人、属性設定、承認、移行、周辺連携を含める場合は、初期費用300万〜1,500万円程度が目安です。複数拠点や大量の図面を対象にし、データクレンジングや教育を手厚くするほど上振れします。個別開発でCAD、BOM、ERP、MES、生産管理まで連携する場合は1,000万〜5,000万円程度、大規模なPLM刷新では5,000万円〜1億円超になることもあります。期間は、小規模クラウドで2〜8週間、パッケージで2〜6か月、個別開発で6〜12か月、大規模刷新で12〜24か月以上が目安です。

見積に含めるべきコスト

見積は、要件定義、業務設計、画面・データ設計、開発または設定、連携、データ移行、テスト、教育、本番切り替え、保守に分けて確認します。図面管理では、ファイルを移す作業よりも、重複や旧版を整理し、属性を付け、関連部品と紐づける作業が大きくなりがちです。移行対象の件数だけでなく、1ファイルあたりの判定、変換、確認に必要な時間を見積もります。

ランニングコストには、ユーザー・容量・環境の利用料、保守、バックアップ、監視、セキュリティ対策、問い合わせ対応、追加教育、API利用料、連携先の改修費が含まれます。オンプレミスでは、サーバー更新、OS・ミドルウェアの保守、バックアップ媒体、障害対応の人件費も加算します。個別開発の人件費を検算するときは、PM、SE、PG、テスターの単価と工数を分け、要件定義を削りすぎないことが重要です。

設計図面管理システムの開発会社・ベンダーの選び方

開発会社やベンダーは、機能表の多さだけで選ぶのではなく、自社の図面業務を理解し、移行と定着まで支援できるかで比較します。完成品の標準機能を使うのか、個別開発で独自の出図ルールを再現するのか、または標準機能とAPI連携を組み合わせるのかを先に決めると、候補の比較がしやすくなります。

製造業の図面業務を理解しているか

提案段階で、図番と品番の違い、改訂と設計変更の関係、検図と承認の違い、廃図の扱い、出図先、BOMとの関連を質問してみます。これらを聞かずに一般的なファイル共有の説明だけをする場合、導入後に現場の例外処理が大量に追加される可能性があります。過去の導入事例は、業種名だけでなく、図面件数、利用者数、拠点数、移行期間、導入前後の指標まで確認します。

要件定義で、現場担当者へのヒアリング、データ棚卸し、命名・版ルールの標準化まで支援するかも確認します。導入後の教育、操作マニュアル、問い合わせ窓口、管理者向けの運用設計、定期レビューが契約に含まれるかを明確にすると、使われないシステムになりにくくなります。

標準機能・連携・拡張の境界が明確か

提案書では、標準機能、設定変更、追加開発、外部連携、別途費用の境界を分けて示してもらいます。たとえば、属性検索は標準でも、CADの自動変換、BOMの双方向連携、ERPの品目マスタ同期、外注先への期限付き共有は追加費用になることがあります。APIの仕様、連携頻度、エラー時の再送、データ所有権、将来のバージョンアップへの影響も確認します。

AI類似検索やOCRを導入する場合は、図面の線種、解像度、スキャン品質、属性の欠損が検索精度にどう影響するかを検証します。AIが見つけた候補を最終判断するのは利用者であり、誤検索を正式版と誤認しない画面設計が必要です。入力データが学習に利用されるか、国外の処理基盤を通るか、結果の根拠を確認できるかも、機密図面を扱う企業では必須の質問です。

比較表ではなく同じ条件で見積を比べる

相見積もりでは、図面件数、容量、利用者、拠点、対象部門、CAD形式、BOMの有無、承認段階、連携先、移行範囲、保守期間、希望時期を同じ条件で提示します。候補が出した価格だけでなく、初期費用、月額または年額、データ移行、教育、追加ストレージ、API、バックアップ、保守を同じ期間で合計します。

選定時の評価軸は、業務理解、検索・版管理・承認の適合度、データ移行力、CAD・BOM・基幹連携、セキュリティ、運用支援、価格の透明性、将来拡張性です。各項目に「必須」「できれば必要」「今回は不要」の優先順位を付け、デモでは必須要件を実データで確認します。契約前には、サービス停止時のデータ返却、障害時の連絡、解約条件、保守範囲、個別開発の著作権や再利用条件も確認します。

▶ 詳細はこちら：設計図面管理システム開発でおすすめの開発会社/ベンダー6選と選び方

▶ 詳細はこちら：設計図面管理システム開発の発注/外注/依頼/委託方法について

失敗を防ぐセキュリティと運用のポイント

設計図面には、製品の構造、加工条件、取引先情報、原価に関わる情報が含まれることがあります。便利な共有機能を優先して権限を広げすぎると、退職者や取引先のアカウントから不要な図面まで閲覧できる状態になります。閲覧、編集、承認、印刷、ダウンロード、外部共有を分け、利用目的に応じた最小権限を設定します。

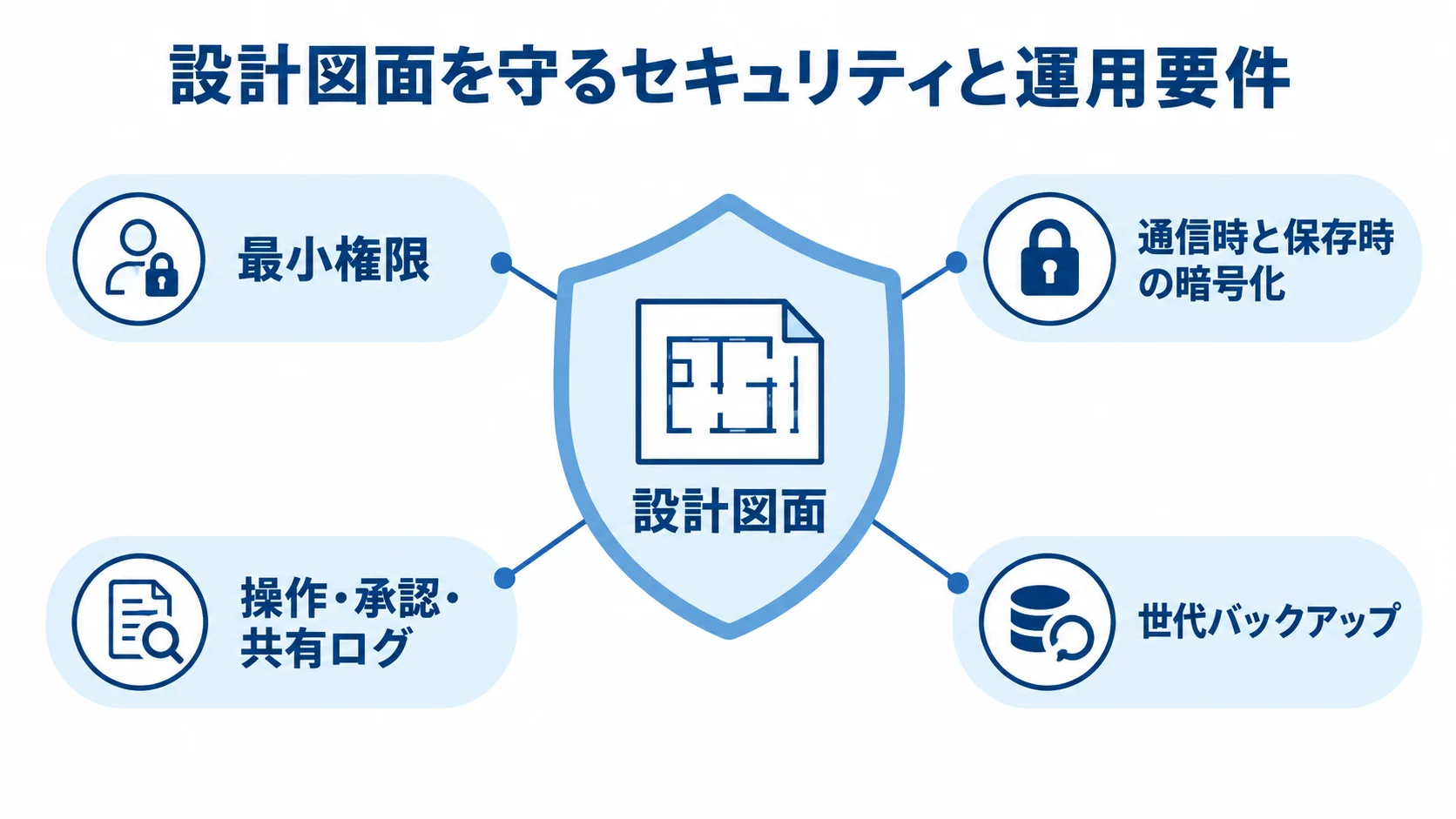

権限・ログ・バックアップを要件にする

基本要件として、個人アカウント、二要素認証、部署・拠点・取引先単位の権限、IPや端末の制限、通信時と保存時の暗号化、印刷・ダウンロード制御、操作・承認・共有ログ、世代バックアップ、復旧訓練を確認します。ログは保存するだけでなく、誰がいつどの図面を閲覧・出力・共有したかを調査できる形式にします。

2026年には、委託先を含むサプライチェーン全体の対策水準を高めるため、対策を段階的に提示して実施状況を確認する制度の情報公開が進んでいます。外注先や海外拠点と図面を共有する企業は、自社システムだけでなく、相手先のアカウント管理、端末、契約、返却・削除の手順も確認する必要があります（出典: IPA「サプライチェーン強化に向けたセキュリティ対策評価制度」、2026年）。また、経済産業省も2025年の工場セキュリティ解説書で、工場規模にかかわらずサプライチェーン経由のリスクを含めた対策が必要と説明しています（出典: 経済産業省「工場セキュリティ解説書」、2025年）。

よくある失敗と防止策

失敗の一つ目は、機能を増やしすぎて登録が複雑になり、現場が共有フォルダに戻ることです。必須項目を絞り、検索に効く属性から始め、登録完了までの時間を測定します。二つ目は、古い図面を全件移行して検索結果が混乱することです。正式版、参照用、廃図、保留を分け、通常検索での表示条件を定めます。

三つ目は、設計部門だけでルールを決め、製造や購買が使えないことです。現場の閲覧端末、通信環境、印刷方法、図面を探す言葉を要件に入れます。四つ目は、AI検索の精度を過信することです。属性や画像品質を整え、候補提示と正式な承認を分け、誤検索を発見できる評価ルールを設けます。五つ目は、導入後の責任者が不在になることです。データ管理者、権限管理者、業務オーナーを明確にし、定期的に権限とデータ品質を点検します。

設計図面管理システムに関するよくある質問

ここでは、導入前に特に質問されやすい内容をまとめます。費用や機能の正解は企業の図面件数、利用部門、既存システム、機密性によって変わるため、自社の業務シナリオに置き換えて確認します。

Excelや共有フォルダから移行できますか？

移行できますが、ファイルをコピーするだけでは不十分です。図番、品番、改訂番号、状態、関連製品、承認情報を整理し、重複や廃図を分類してから取り込みます。CSVやAPIで一括登録できる場合でも、サンプル移行、件数確認、リンク確認、権限確認を行い、現場責任者が受け入れます。

中小規模の製造業でも費用対効果は合いますか？

合う可能性はあります。全社の図面を一度に管理するのではなく、検索時間が長い製品群、旧版事故が起きやすい工程、見積で過去図面を再利用する部門に絞ると、効果を測定しやすくなります。検索時間、誤使用件数、見積作成時間、印刷費、問い合わせ時間を導入前後で比較し、効果が確認できた範囲から拡大します。

AI類似検索は必ず導入したほうがよいですか？

必須ではありません。まず図番、属性、版、関連資料、承認状態が正しく管理され、通常検索で必要な図面を見つけられることが優先です。そのうえで、過去図面の再利用や見積の効率化が課題なら、AI類似検索やOCRをPoCで評価します。類似候補は判断を補助する機能として扱い、正式版の確定や出図承認をAIだけに任せないことが重要です。

取引先や海外拠点と図面を安全に共有できますか？

期限付きアカウント、対象図面だけの権限、閲覧のみの設定、ダウンロード・印刷の制御、透かし、操作ログ、契約終了時のアカウント停止とデータ削除を組み合わせれば安全性を高められます。共有相手の端末や認証方式、秘密保持契約、輸出管理の要否、障害時の連絡方法も確認します。クラウドサービスでは、データの保管地域、暗号化、バックアップ、AI処理への利用有無を契約書と仕様書で確認することが必要です。

まとめ

設計図面管理システムは、ファイルを保存する箱ではなく、図面の正式版、改訂履歴、承認、関連部品、配布先、変更影響を管理する仕組みです。導入時は、文書管理、PDM、PLMの違いを整理し、自社がまず解決したい課題を「検索」「旧版防止」「検図・承認」「BOM連携」「過去図面の再利用」などに分解します。

費用は、標準的なクラウド利用から複数拠点の個別開発まで幅があります。初期費用だけでなく、データ整理・移行、教育、API、バックアップ、保守を含めた総保有コストで比較し、1拠点や1製品群のPoCで検索時間、旧版誤使用、検図リードタイム、見積時間を測定します。開発会社・ベンダーは、機能の多さよりも、製造業の業務理解、データ移行、連携、セキュリティ、現場定着支援を同じ条件で評価することが重要です。

AI類似検索やOCRは、属性と図面データの品質が整って初めて効果を発揮します。権限、ログ、バックアップ、取引先共有も初期要件に含め、導入後はデータ品質と利用状況を定期的に見直します。段階的に進めれば、現場の負担と投資リスクを抑えながら、設計から製造までの情報連携を改善できます。

導入前に決めるべきこと

導入前には、正式版の定義、図番と版数のルール、承認者、廃図の扱い、対象拠点、最初に移行する製品群、測定するKPIを決めます。ここが曖昧なまま製品を選ぶと、機能比較に時間を使っても導入後の判断基準がなくなります。

小さく始めて効果を広げること

設計図面管理システムは、最初から全社のすべてを変える必要はありません。検索や旧版防止など効果が見えやすい領域で始め、現場の声と数値を確認し、権限や連携を改善しながら他の製品群や拠点へ展開することが、長く使われる仕組みにつながります。
