設備監視システムは、設備の状態データを集め、異常の通知から保全対応までをつなぐ業務システムです。
監視データの収集、異常通知後の保全対応、既存設備との接続を段階的に整えると、停止損失や保全工数の改善に役立ちます。各テーマの詳細は、関連記事で扱っています。
▼関連記事一覧
・設備監視システム開発の進め方/やり方/流れや方法/手法/工程/手順
・設備監視システム開発でおすすめの開発会社/ベンダー6選と選び方
・設備監視システム開発の見積相場や費用/コスト/値段について
・設備監視システム開発の発注/外注/依頼/委託方法について
・業務システム開発を依頼する会社の選び方やRFPの作り方については、無料ホワイトペーパー「業務システム開発の完全ガイドブック」で詳しく解説しています。
・スクラッチシステム開発を依頼する会社の選び方やRFPの作り方については、無料ホワイトペーパー「スクラッチシステム開発の完全ガイドブック」で詳しく解説しています。
設備監視システムの定義と役割
設備監視システムは、設備の状態データを集めて画面表示・分析・通知を行い、安全で安定した稼働を支える業務システムです。停止する前に現れる変化も捉えられるため、点検や部品交換につなげられます。
設備の状態をデータで把握する仕組み
監視対象には、稼働・停止や段取り、チョコ停といった運転の状態があります。加えて、温度や圧力、電流、振動などの物理量も対象になります。さらに、流量や音、画像、エネルギー使用量も扱います。
既存のPLCや計測器から取得した信号は、ゲートウェイに集約できます。一方で、接続されていない古い設備でも、電流CTセンサーや温湿度センサーを後付けすれば、大きく改造せずに稼働状態を推定できる場合があります。
停止対応と保全判断の速さに表れる導入効果
改善の対象には、異常を見つけるまでの時間や、巡回と紙の日報にかかる時間があります。さらに、故障による停止時間や復旧時間、不要な定期交換、エネルギー使用量も含まれます。
効果を得るには、画面に映すだけでなく、通知のあとに現場が動く流れまで決めておくことが欠かせません。そこで、通知を受ける担当者と一次切り分けの役割、保全指示と復旧確認の記録を決め、現場の行動と結び付けます。
設備監視システムの種類と主な機能
監視するデータと目的が違えば、適した構成も変わります。そこで、稼働監視から予知保全までを一度に導入するのではなく、まずは現場で確実に使える機能から始めます。データ品質と運用を確かめたうえで、段階的に広げます。
稼働監視と状態監視
稼働監視では、設備が動いているか止まっているかと、予定外に止まった時刻を把握します。
稼働率や停止時間、停止理由、OEEを設備別・ライン別に表示すると、損失の発生箇所を比較できます。一方で、状態監視では温度や圧力、電流などを時系列で集め、正常時の傾向と異常時の変化を見比べます。
異常検知・通知とレポート
異常検知では、上下限のしきい値を使うほか、一定時間の継続や前回値からの変化量、複数条件の組み合わせで判定します。
通知先は、メールやチャット、SMS、パトライトなどから選べます。ただし、通知が多すぎるとアラート疲れにつながるため、重大度、対応期限、担当者を決めて、重要な異常を届けます。
日次や週次のレポートでは、停止原因やアラーム履歴を振り返ります。あわせて、保全対応やエネルギー原単位も確認します。
予防保全と予知保全
予防保全は、時間や使用回数を基準に点検や交換を行う方法です。一方で、予知保全は、振動や温度の変化から劣化の傾向をつかみ、故障のリスクが高まる時期を推定する方法です。
予知保全には、正常時と異常時のデータに加えて、点検・交換の履歴が要ります。データが少ない段階でAIを使うと、誤検知や見逃しが増えるおそれがあります。そのため、まずは状態を見えるようにし、しきい値通知から始めます。
システム構成とSCADA・MES・CMMSの違い

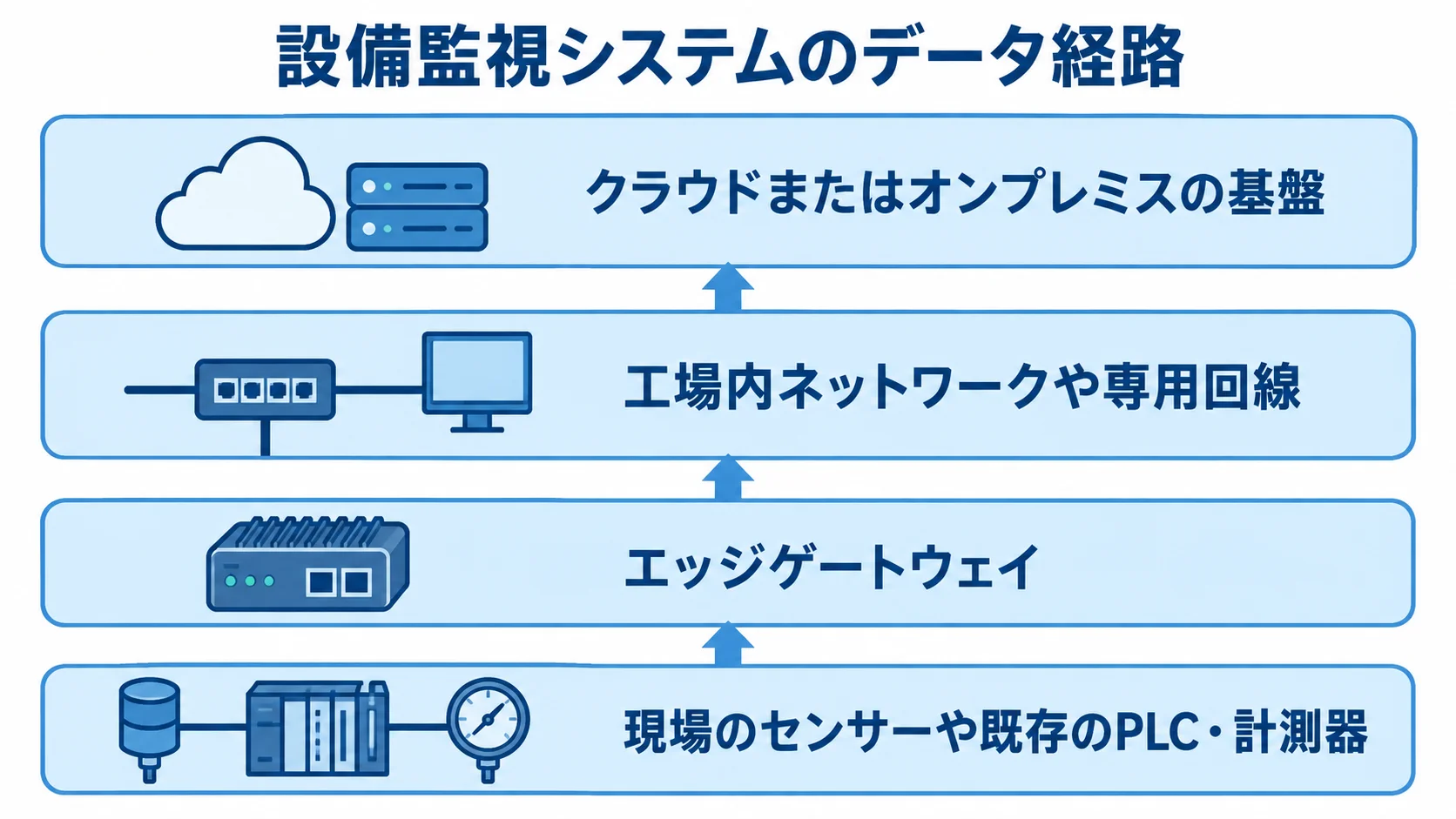

基本構成は、現場のセンサーや既存のPLC・計測器、エッジゲートウェイからなります。そこから工場内ネットワークや専用回線を経て、クラウドまたはオンプレミスの基盤へ接続し、画面表示や通知、分析を行います。
層ごとに責任範囲を分けておくと、設備を追加したり拠点を展開したりするときに、改修範囲を把握しやすくなります。
センサー・エッジ・データ基盤の役割
センサーは、測定対象と精度に加えて、設置場所や耐熱・耐水・防爆などの環境条件に合わせて選びます。
エッジゲートウェイは、複数の信号を集めて時刻をそろえます。また、通信が一時的に切れた場合も、データを蓄積しておき、あとから再送します。
データ基盤では、設備IDやタグ名、単位をそろえて保存します。時刻や品質フラグ、アラームレベルも同じ形で持っておきます。特に、設備名や単位が拠点ごとに異なると、拠点をまたぐ比較やAI分析が成り立ちません。
SCADA・MES・CMMSとの違い
SCADAは、現場データのリアルタイム監視や制御を担います。MESは、製造の指示や実績、品質などの製造実行を管理します。CMMSやEAMは、設備台帳や点検、作業指示のほか、部品と保全計画を管理します。
設備監視システムは、これらの境界にあるデータを集め、設備の状態を見える形にします。そのうえで、既存システムを置き換えるのか、連携させるのかを最初に決めておきます。
制御まで扱う場合は、監視用の仕組みと安全に関わる制御系を分けて設計します。また、権限と停止手順は厳格に定めます。
通信方式と既存設備への接続
接続方式には、OPC UA、Modbus TCP・RTU、MQTT、Ethernet/IPなどがあります。接続の際に確かめるのは、読み出せるタグや通信周期、時刻同期です。さらに、欠損時の扱いや再送、データを書き出せるかどうかも見ておきます。
PLCに直接つなげない設備では、電流や振動、温湿度、音などの後付けセンサーで、稼働の判定から始める方法もあります。ただし、現地調査をせずに進めると、配線や変換器、電源、設置工事が後から増えがちです。
設備監視システム開発・導入の進め方

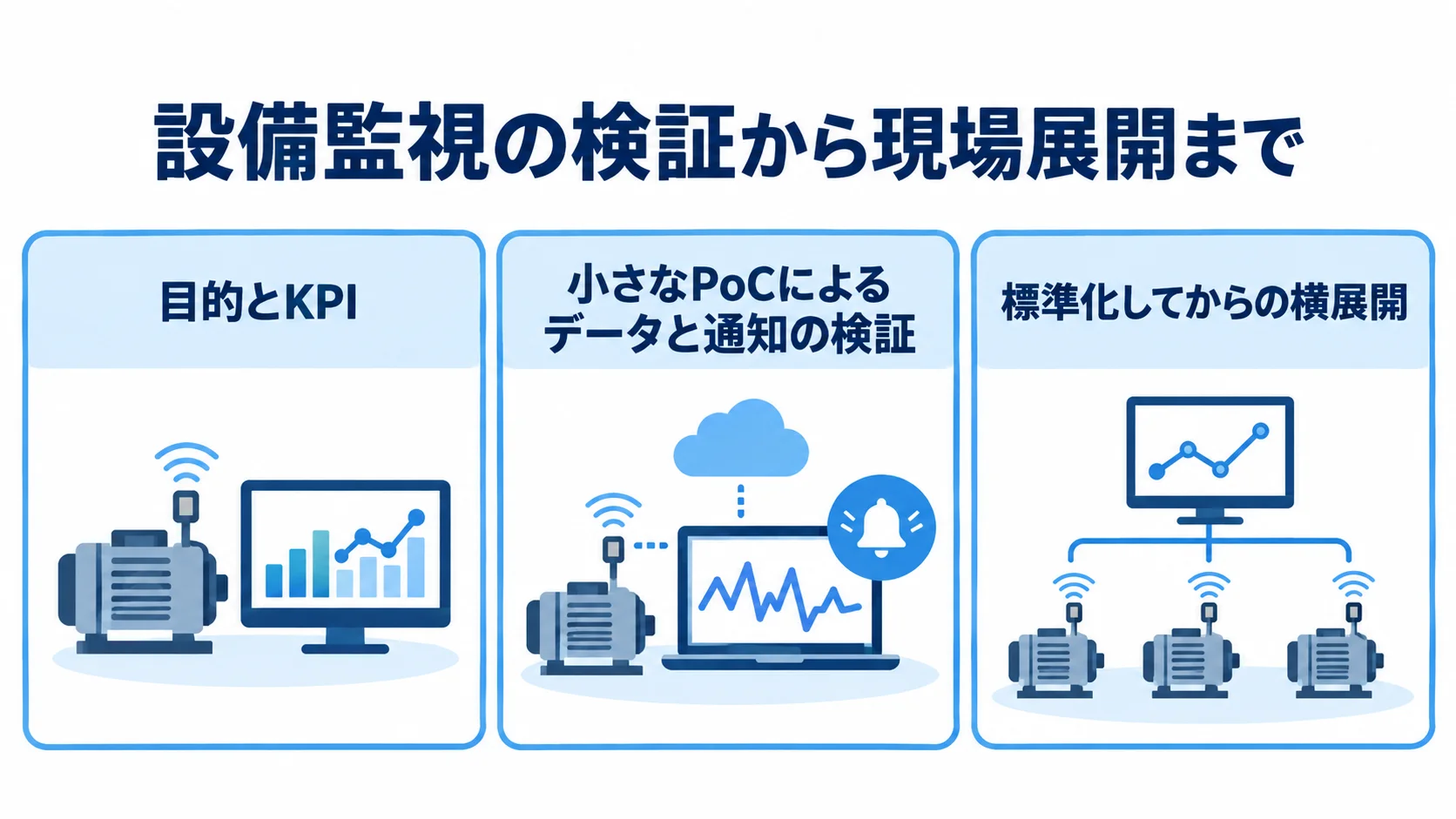

導入は、目的とKPIを決め、設備を洗い出してから、PoC、要件定義・設計へと進みます。その後、開発・設置、テスト、教育を経て、横展開します。
全工場を最初から対象にすると、設備ごとの通信の差や現場の運用の違いが見えにくくなります。そこで、停止損失が大きく、データを取りやすい設備を1〜3台程度選んで、小さく検証します。
▶ 詳細はこちら：設備監視システム開発の進め方/やり方/流れや方法/手法/工程/手順
目的・KPIと対象設備の決定
改善の目的には、停止時間の削減や巡回の効率化があります。ほかに、保全周期の最適化やエネルギー削減も候補になります。そのなかから、一つか二つに絞ります。
KPIには、停止時間やMTBF、MTTR、OEEがあります。巡回時間や保全工数、部品交換費、エネルギー原単位も指標になります。
対象設備ごとに、設備名と型式、監視項目と単位、取得頻度を一覧にまとめます。あわせて、異常の定義と通知先、対応時間を書き出します。既存システムや保存期間も、同じ一覧に加えます。
小さなPoCによるデータと通知の検証
PoCでは、画面の見え方に加えて、データの欠損や遅延、ノイズを確かめます。停止との相関やアラーム頻度、担当者が対応できるかも検証します。たとえば、温度が上限を超えて10分続いたら保全担当へ通知し、一次確認を記録する形で試します。
合否の基準は、数値で決めておくと判断しやすくなります。データ取得率や通知到達時間、誤通知件数が候補です。現場の対応時間やKPI改善の兆候も、数値で確かめます。
標準化してからの横展開
PoCの結果を複数の拠点でも再現できるよう、設定や導入手順をそろえてから横展開します。
- PoC後に標準化：設備タグ名と単位、時刻、停止理由、アラームレベルのほか、権限やログ保存期間、画面レイアウトも拠点間でそろえる対象です。
- 導入資材を再利用：次の拠点でも使えるよう、接続テンプレートや設置手順、受入テスト、教育資料、障害時の連絡先を整えた状態。
- 要件定義を整理：目的、設備、データ、対応フローを一つの表に収め、過不足のない状態にします。
標準化しないまま拠点を増やすと、同じ名前のデータでも意味が違ってしまい、比較や保守が難しくなります。
要件定義から本稼働後の改善までの詳しい考え方は、今後公開する進め方の記事で補う予定です。
設備監視システムの費用相場と内訳
費用は、センサーやソフトウェアだけでなく、工事や設定まで含めて考えます。工事や設定では、現地調査や設置・配線、PLC接続、ゲートウェイ設定がかかります。ほかに、ネットワーク分離や画面設計、テスト、教育、保守も費用になります。
次に示すのは、2025〜2026年時点の企画用の概算です。金額は、設備の種類や台数、設置環境、連携範囲、セキュリティ要件によって変わります。
▶ 詳細はこちら：設備監視システム開発の見積相場や費用/コスト/値段について
▶ 詳細はこちら：設備監視システム開発の発注/外注/依頼/委託方法について
規模別の初期費用と期間の目安
台数が増え、PLC連携や帳票などの機能が加わるほど、初期費用も期間も大きくなります。
- 1〜3台のPoC：電流と温湿度を取得し、クラウドの標準画面を使う場合の目安で、初期10万〜50万円、月額1万〜5万円、期間は2週間〜2か月です。
- 5〜10台のライン監視：センサーやゲートウェイ、設置、ダッシュボードを含む構成で、初期50万〜400万円、月額3万〜15万円、期間は1〜4か月です。
- 20台以上の複数ライン：PLC連携や通知、帳票、権限管理を含む構成で、初期300万〜1,500万円、月額10万〜50万円、期間は3〜9か月程度です。
- 複数工場：大規模な構成では、初期費用が1,000万〜5,000万円超、期間が6〜18か月以上になる場合があります。
対象には、SCADA・MES・EAM連携、AI予知保全、オンプレミスまたはハイブリッド構成もあります。
これらは、設備IoT案件の公開価格と構成要素をもとに整理した、企画用の推定レンジです。
公開価格から分かるサービス利用料の例
公開されている料金から、サービス利用の例を二つ挙げます。
- 設備稼働監視：初期99,000円（税込）、1年契約で月額14,850円（税込）の例です。
- 製造ライン監視：送信機3台以上の構成で、初期171,000円（税別）、月額100,000円（税別）、施工設置97,176円（税込）以上の例です。
どちらも標準サービスの価格であり、個別開発や現地配線、複雑な設備連携、追加センサーは別途確認が必要です（出典: 各サービスの公式料金ページ、2026年8月確認）。
公開価格を比べるなら、その価格にどこまでが含まれるかを先に見ておく必要があります。
初期費用とは別に、通信費やクラウド利用料、センサーの追加費を切り分けます。また、保守や現地訪問、バックアップ、データ出力、機器交換、契約終了時の撤去費も、別の項目として見積もります。
センサー本体の価格が安くても、現地作業やデータ連携の比重が大きければ、総額は高くなります。
見積金額が変わる要因
見積金額は、設備・工事の条件と、運用・連携の範囲の二つの面で変わります。
- 設備・工事：台数や監視項目数、サンプリング間隔、メーカーや型式、PLCや通信方式、設置工事、防爆・耐環境仕様。
- 運用・連携：保存期間、通知先、既存システム連携、権限管理を見ます。冗長化やAIモデル、保守時間帯も含まれます。
見積を依頼するときは、要件を「必須」「できれば」「将来」に分けておくと、初期投資と拡張費を切り分けられます。さらに、契約の形も使い分けられます。PoCでは仕様を柔軟に変えられる契約を、量産展開では、納める物と検収の条件を明確にした契約を選ぶ方法があります。
安く見える見積もりほど、含まれていない作業を確かめます。対象設備、設置工事、連携、保守を別々の行にしてもらえれば、見積同士を比べられます。
費用相場の詳しい整理や見積書の読み方は、関連の費用相場記事で扱っています。
設備監視システムの開発会社・サービスの選び方
選ぶときは、価格や機能数だけでなく、現場設備とOTネットワーク、保全業務を理解しているかを見ます。さらに、導入後の運用まで設計できるかも確かめます。
方式には、パッケージ・SaaS、クラウドIoT基盤、オンプレミス、ハイブリッド、スクラッチ開発があります。それぞれ向き不向きがあるため、自社の目的と設備条件に合う方式を選びます。
対象設備と導入規模への適合性
小規模なPoCなら、標準画面と後付けセンサーで短期間に始められるサービスが候補になります。一方で、複数のラインや拠点では、タグの標準化や権限管理、データ出力、生産管理・保全システムとの連携を評価します。
特に、プラントや施設のように長期間・広域で使う場合は、通信が切れたときに運転を続けられるか、冗長化、保守部品、遠隔支援の体制も確かめます。
現地SI・保守・運用支援の範囲
まず、現地調査やセンサー選定、設置・配線を、どこまで相手が担うのかを確認します。PLC接続やネットワーク設計、画面作成も、同じように担当範囲を確かめます。そのほか、アラーム調整、テスト、操作教育は、障害対応や定期点検、データバックアップとあわせて、範囲に入るかを見ておきます。
異常通知のあとの一次切り分けを誰が担うか、休日や夜間に対応できるか、設備側とシステム側の責任の境目はどこかを、契約前に文書で決めておきます。
データ所有権と乗り換え条件
データの管理と引き継ぎの条件は、契約前に決めておきます。
- データ管理：所有者や保存場所、利用目的、保存期間、バックアップの方法。
- 契約終了時：CSVやAPIでの出力、データの返却・削除、機器撤去の責任。
- 納品物：構成図やタグ一覧、画面仕様、試験結果、運用手順書を含めておくと、社内にも知識が残ります。
独自形式でしかデータを取り出せない構成や、設定変更を一社にしか頼めない構成は、乗り換えや拠点追加で不利になりやすいです。
▶ 詳細はこちら：設備監視システム開発でおすすめの開発会社/ベンダー6選と選び方
セキュリティと導入失敗の防止
設備監視システムは、現場のOTネットワークとIT・クラウドをつなぐため、安全性と事業継続性も合わせて設計します。監視だけの構成でも、踏み台にされれば、生産や施設の運用に影響するおそれがあります。
制御まで含める場合は、監視システムが止まっても、安全機能が損なわれない構成にします。
ITとOTの分離・アクセス管理

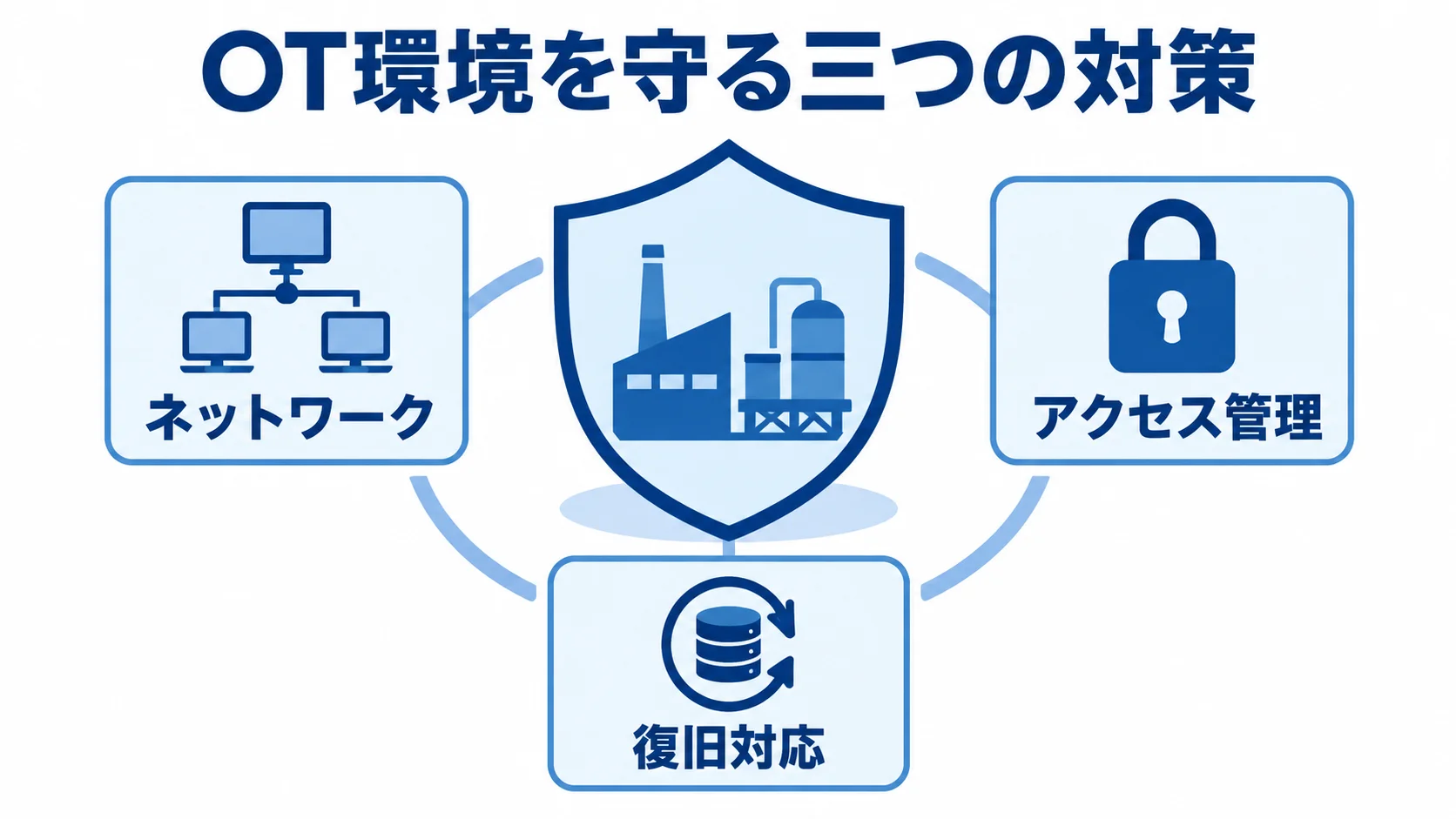

OT環境を守る対策は、接続管理、アクセス制御、復旧手順の三つに分けて整えます。
- ネットワーク：分離またはOT-DMZの設置、資産台帳の整備。
- アクセス管理：最小権限、MFA付きの遠隔保守、許可された端末と経路、通信記録、変更管理、脆弱性とパッチの計画。
- 復旧対応：バックアップやログ監視、インシデント時の手動運転と安全停止の手順。
JEITAは2025年に、「工場のためのセキュリティ対策策定ガイドライン」を公開しています。A4判66ページで、中小製造業がOTセキュリティの初動を整理するためのものです（出典: JEITA、2025年）。
JEITAのガイドラインは、設備監視の企画段階で、関係者が確認する基礎資料になります。
よくある失敗と対策
導入で起きやすい失敗には、目的の決め方、データのそろえ方、AIを入れる順序、現場入力の範囲があります。
- 目的が曖昧：センサーや画面を増やしても、見えるだけでは改善の行動が変わらないことがあります。
- データを比較できない：設備ごとに単位や名称、時刻をそろえ、導入の初期段階でタグ設計とデータ辞書を作っておきます。
- AI予知保全を先行：正常と異常の学習データが足りない場合があります。
- 現場入力が多い：自動取得を優先して、対応結果や停止理由など改善に必要な項目に絞ること。
対策としては、停止損失や巡回工数の大きい設備から対象にし、通知後の担当者と対応時間を先に決めておきます。
まずは稼働監視としきい値通知、点検履歴を整えます。そのうえで、効果を確認できた設備から、状態監視や異常検知へ進みます。
2025〜2026年のセキュリティ動向
公表されている資料と設備ごとの安全確認では、次の情報を押さえておきます。
- 経済産業省の資料：2025年10月に半導体デバイス工場のOTセキュリティガイドラインを公表し、2026年1月に検討資料を更新しました。
- ガイドラインの対象：半導体工場に向けた内容です。
- IPAの資料：2026年4月版の「制御システムのセキュリティリスク分析ガイド 第2版」。
- 法令・保安規程：一律の許認可はなく、用途に応じて、労働安全衛生や電気、高圧ガス、消防、建築、食品衛生などを確認します。
- 設計と責任の境目：監視か制御か、防爆区域か、高温・高圧設備かによって異なるため、設備管理者と安全担当者を早い段階から交えます。
経済産業省のガイドラインは、IT・OT分離や通信制御、連続稼働を前提にした脆弱性評価、データ保全を考えるときの参考になります（出典: 経済産業省、2025〜2026年）。
また、IPAのガイドは、資産ベースと事業被害ベースのリスク分析を整理しています（出典: IPA、2026年）。設備の重要度と事業への影響を踏まえて評価するときに役立ちます。
よくある質問（FAQ）
導入判断の前に確認したい疑問に答えます。既存設備との接続、AIの必要性、クラウドの安全性、費用の考え方が中心です。
古い設備やPLC未接続の設備でも監視できますか？
監視できる場合があります。既存のPLCや計測器の信号はゲートウェイでつなぎ、それが難しいときは、電流CTや振動、温湿度、音などの後付けセンサーで状態を推定します。
電源や設置場所、配線経路、測定精度、危険区域、設備を止める必要がある工事の可否は、現地で確かめます。
最初からAI予知保全を導入すべきですか？
最初から導入する必要はありません。正常時のデータや故障・異常の履歴、点検・交換の記録が足りないと、AIの判定精度を評価できないためです。
まずは稼働と停止を見えるようにし、しきい値を超えたら通知する形から始めます。そのうえで、データ品質と保全の流れが整った段階で、異常検知や予知保全を加えます。
クラウド型の設備監視システムは安全ですか？
安全性は、クラウドかどうかより、設計と運用で決まります。ITとOTの分離やOT-DMZ、許可経路、最小権限を設計し、多要素認証や暗号化、ログ、バックアップも整えます。
通信が切れたときにエッジで運転を続けられるか、遠隔保守の承認手順はどうするか、提供者と自社の責任範囲はどこまでかも確かめます。制御を伴う場合は、監視用クラウドから制御機器へ直接アクセスさせない構成も検討します。
投資対効果はどのように計算しますか？
導入前の基準値を取ったうえで、停止時間や巡回時間、保全工数、部品交換費、エネルギー費の削減分を金額に換算します。
停止1時間あたりの損失や月間の停止回数、1回あたりの復旧時間は、導入の前後で記録して比べます。そのうえで、初期費用と一定期間の月額・保守を合算し、削減効果と照らし合わせます。
まとめ
設備監視システムは、データを表示するだけの道具ではなく、稼働・停止や温度、圧力の状態を捉える業務基盤です。振動も含めて、異常通知や点検・保全、拠点の比較へつなぎ、停止損失や保全工数の削減につなげます。
導入判断で押さえる三つの要点
導入を判断するときは、対象設備の選び方、費用に含める範囲、拡張の順序を押さえます。
- 目的とKPI：停止損失や巡回工数が大きい設備から始めること。
- 総額で比較：センサーやゲートウェイ、通信、クラウドから、画面、設置工事、教育、保守まで含めて比べます。
- 段階的に拡張：見えるようにして通知を試し、効果を確かめてから、状態監視や予知保全へ広げる。
データの質と現場の運用を確かめ、標準化してから、複数の拠点へ広げます。
最初に作るべき検討表
設備名と型式、監視項目、センサーか既存信号、取得頻度を、一枚の検討表にまとめます。そこに、異常の定義や通知先、対応者、保存期間を書き加えます。さらに、既存システム連携や設置条件、概算予算も、同じ表で見渡せるようにします。
この検討表をもとに現地調査と小規模なPoCを行うと、実現性や費用、効果を同じ基準で比べられます。設備全体を一度にAI化するより、現場で使われる最小構成から始めるほうが、長く活用される近道です。
