金型製造業向け部品管理システム開発の進め方/やり方/流れや方法/手法/工程/手順

金型製造業向け部品管理システムは、金型の構成部品・図面・工程・在庫・外注・原価・保全を製番でつなぎ、探す・間違える・発注漏れを減らす業務基盤です。

ただし、金型を製作するための入子やコアなどを管理したいのか、金型そのものの所在・ショット数を管理したいのか、金型を使って量産する成形品やプレス品の部品を管理したいのかで、必要な機能と進め方は変わります。本記事では、対象範囲の決め方から、要件整理、システム選定、設計開発、テスト、稼働、現場定着までを6つのフェーズに分け、費用相場と見積もりで確認すべき項目を具体的に解説します。

▼全体ガイドの記事
・金型製造業向け部品管理システム開発の完全ガイド

金型製造業向け部品管理システムの全体像

金型製造業の部品管理は、倉庫の在庫数だけを記録する仕組みではありません。金型番号、製番、部品番号、図面の改訂、工程、外注先、保管場所、使用状態、検査、修理、原価を一つの流れとして追跡できることが重要です。最初に管理対象を分けると、導入範囲と見積もりの精度が上がります。

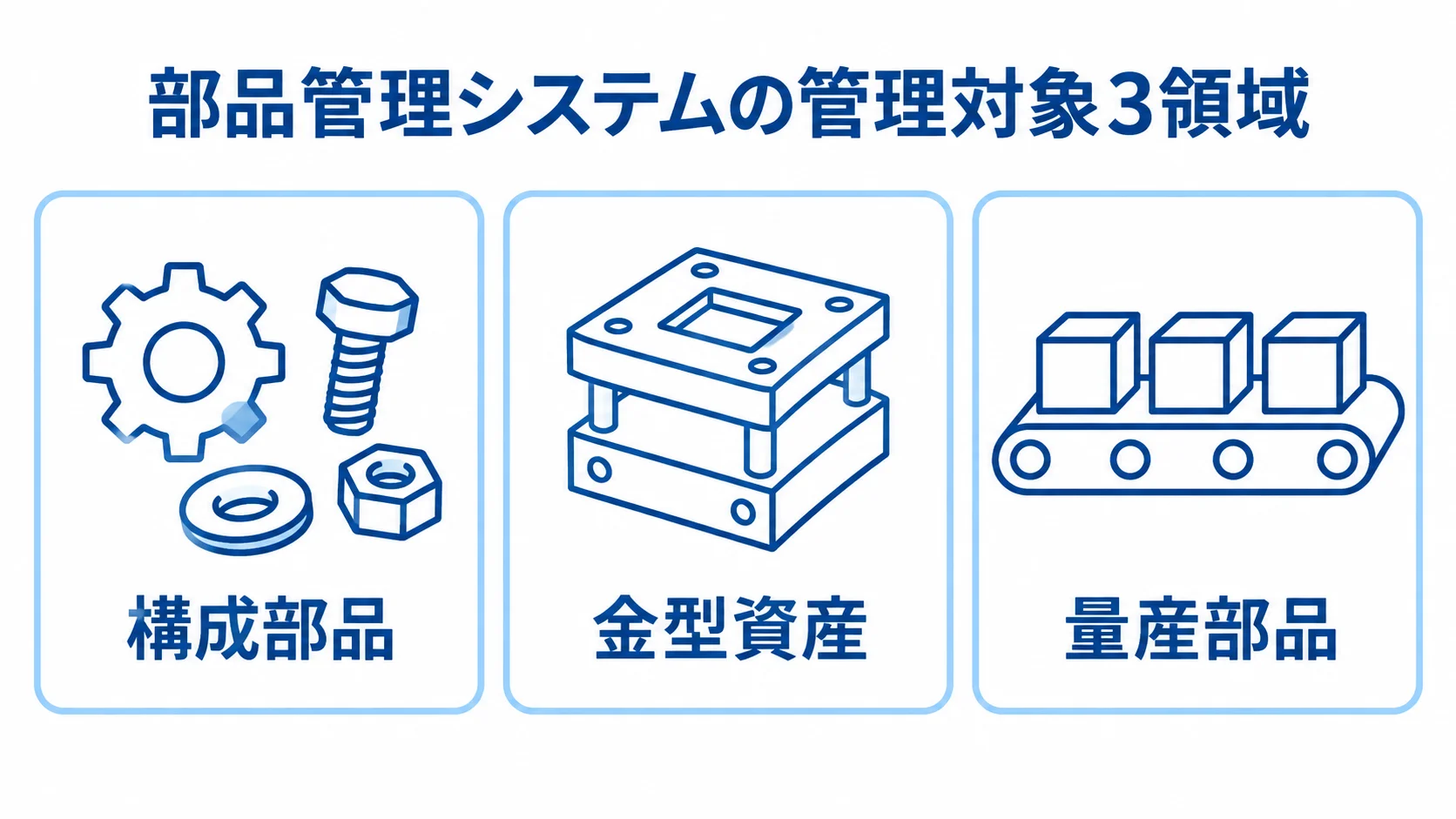

1つ目は、金型を作るための構成部品管理です。入子、コア、スライド、パンチ、ダイ、ピン、ボルトなどを部品番号と多段BOMで管理し、どの金型の何版の図面に使うかを明確にします。設計BOMと製造BOMを分け、設計変更の有効日、承認者、旧版との差分まで残せると、古い図面で加工する事故を防ぎやすくなります。

2つ目は、金型・治工具という資産の管理です。社内の棚、加工現場、協力会社、修理先のどこにあるか、貸出日と返却予定日、ショット数、耐用ショット数、点検履歴、交換部品、廃棄申請を追います。3つ目は、金型を使って製造する成形品やプレス品の管理です。材料、仕掛品、完成品、ロット、検査、出荷までを生産管理とつなぎます。3領域を最初から全部入れる必要はありませんが、将来連携するデータ項目は先に定義します。

実務では「金型番号→構成部品→図面版→工程→外注→検査→保全→原価」というデータ連鎖を描くと、必要な機能が見えます。たとえば、部品が加工中なら加工指示書と外注納期を確認でき、完成後なら検査成績書と保管場所を確認できる状態です。部品番号だけで検索しても、どの製番に紐付くか分からなければ、現場の捜索時間は減りません。

最低限、部品マスターには部品番号、名称、材質、寸法、単位、標準単価、リードタイム、代替部品、廃止日、図面番号、改訂番号を持たせます。金型マスターには金型番号、顧客、製品、保管場所、所有者、使用状態、耐用ショット数、点検周期、修理履歴を持たせます。設計、製造、購買、品質、協力会社で見える項目と編集できる項目を分け、操作ログも残せる設計が望まれます。

金型製造業向け部品管理システムの進め方

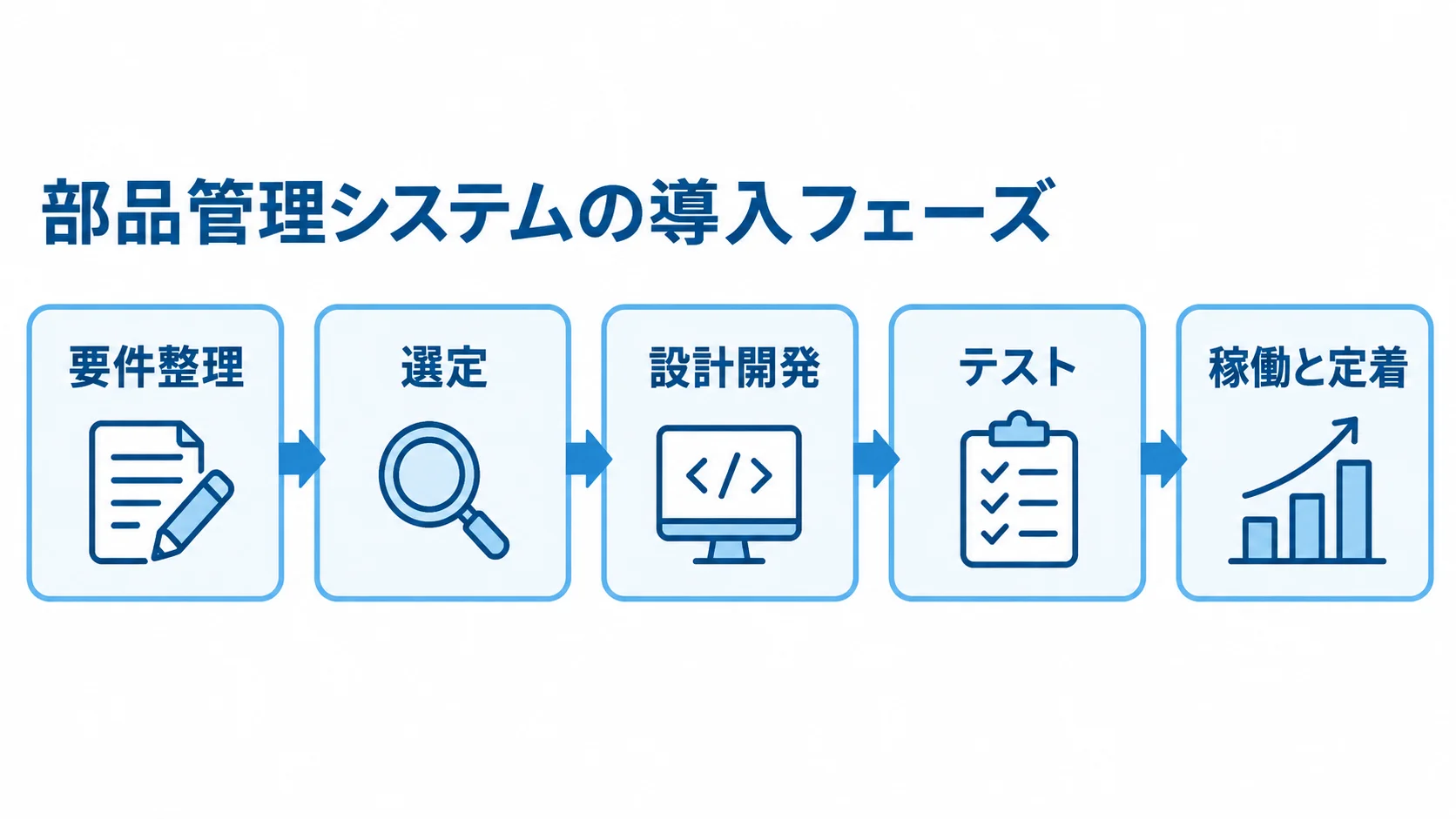

導入は、要件整理、選定、設計開発、テスト、稼働、定着の6フェーズで進めます。各フェーズの終わりに「次へ進む条件」を決めることがポイントです。機能一覧を増やすことよりも、部品番号と図面改訂のルール、現場の入力方法、移行データの品質を早く確定するほうが、後戻りを抑えられます。

最初に、業務責任者、設計担当、加工担当、購買、品質、倉庫、情報システムから代表者を集めます。Excel台帳、紙の貸出台帳、図面フォルダー、加工指示書、外注への支給品一覧、修理履歴、会計や生産管理の品目コードを持ち寄り、実際の1製番を受注から検査まで追跡します。会議室で理想の機能を聞くだけでは、例外処理と入力負荷を見落とします。

要件整理のチェックポイントは、管理対象、部品番号の採番、BOMの階層、図面の版管理、製番と部品の紐付け、内製・外注の区分、所在と状態、ショット数、棚卸、原価、権限、既存システム連携です。特に「在庫1個」と表示するだけでなく、「完成品」「組立待ち」「外注先貸出中」「修理中」「廃棄予定」の状態を区別できるかを確認します。1工場・1製品群・金型台帳と部品BOMから始めるMVPを設定すると、スモールスタートの範囲を説明しやすくなります。

候補は、クラウド型の金型資産管理、製造業向けパッケージ、半完成品のカスタマイズ、スクラッチ開発に分けて比較します。クラウド型は所在・棚卸・申請・保全から始めやすく、パッケージは購買・在庫・工程・原価まで広げやすい傾向です。CADやPDM、MES、設備、外注ポータルを独自の流れで統合する場合は個別開発が候補になりますが、初期要件と保守体制が重くなります。

デモでは、ベンダーが用意したきれいなサンプルではなく、自社の部品表と図面改訂の例を使います。「金型Aの部品Bを版3から版4へ変更し、旧版の発注を止め、外注先へ支給した部品の返却予定を確認し、検査結果と原価を表示する」という一連の操作を見せてもらいます。QRやバーコードを使う場合は、現場端末で片手操作できるか、金属製の金型にRFIDを貼ったときに読取精度が保てるか、通信断でも作業を止めないかをPoCで確認します。

設計では、画面より先にデータモデルと業務ルールを確定します。部品番号の重複を許すのか、図面ファイルをシステム内に保存するのか、CAD・PDMを正本にしてリンクだけ持つのか、改訂の承認者と有効日をどうするのかを決めます。製造BOMと設計BOMを分ける場合は、どのタイミングで製造BOMへ展開し、変更を誰が承認するかを明文化します。

連携は、API、CSV、EDI、手入力のどれで行うかをデータ項目単位で整理します。ERPの品目コード、会計の勘定科目、CADの図面番号、MESの工程コード、WMSの棚番が一致しない場合は、変換表とエラー時の担当者を用意します。権限は設計、製造、購買、品質、協力会社で分離し、図面のダウンロード、外注先への共有、修理履歴の更新などの操作ログを残します。経済産業省は2025年に中小規模の製造事業者向け「工場セキュリティの重要性と始め方」を公表しているため、ITだけでなくOTや取引先接続を含めて、最小権限、バックアップ、復旧テストを要件に含めます（出典：経済産業省、2025年）。

テストは、画面が開くかだけでなく、データのつながりを検証します。部品マスターの登録、BOMの正展開・逆展開、改訂承認、在庫引当、発注、外注への支給と返却、入荷検収、検査、不良、修理、廃棄、原価集計を、代表的な製番で一気通貫に確認します。受入テストには現場の担当者を参加させ、入力時間と検索時間を測定します。

異常系では、同じ部品番号の重複登録、旧版図面の参照、在庫不足、外注納期の遅延、通信断、バーコードの読取失敗、ショット数の上限超過、権限外の図面ダウンロード、連携ファイルの欠損を試します。テスト結果は「合格」だけでなく、誰が、どのデータで、何分以内に復旧できたかを記録します。移行用データは件数、重複、未設定、廃止部品、図面の版、単位換算を照合し、責任者が移行承認してから本番へ進みます。

稼働初日は、全社の全データを切り替えるより、対象工場や製品群を限定するほうが安全です。旧台帳を参照専用に残す期間、問い合わせ窓口、障害時の紙運用、日次バックアップ、締め処理の担当を決めます。最初は金型の所在・棚卸・部品BOMに絞り、運用が安定してから購買、原価、品質、RFID、ショット数の装置連携を追加する方法が現実的です。

定着フェーズでは、導入効果を数値で確認します。金型や部品を探す平均時間、棚卸にかかる時間、在庫差異、発注漏れ、納期遅延、旧版図面の使用件数、保全期限超過件数、見積原価と実績原価の差を月次で追います。経営側は月次のKPIを確認し、現場側は入力画面や棚番を改善します。システムを入れて終わりではなく、現場の声を受けた小さな改善を定例化することが、利用を習慣に変える鍵です。

金型製造業向け部品管理システムの費用相場

費用は、管理対象、利用者数、データ移行量、現場端末、CAD・ERP・設備連携、カスタマイズ、保守の範囲で大きく変わります。以下は金型製造業専用の全国統計ではなく、2025〜2026年に公開された製品価格と受注生産向けの公開目安を組み合わせたレンジです。税別か税込みか、導入支援や機器が含まれるかで比較結果が変わるため、価格の数字だけで優劣を決めないことが大切です。

金型の所在、入出庫、棚卸、使用履歴、保全、期限通知を中心に導入するクラウド型は、初期10万〜50万円程度、月額9.5万〜12.5万円程度を起点に考えられます。TOPPANの「金型管理DX」は100ユーザー・20GBの公開料金として初期10万円、月額9.5万円または12.5万円から示されています（出典：TOPPAN「NAVINECTラインビルド 金型管理DX 料金表」、2026年確認）。RFID連携は端末あたり初期・月額各3,000円以下、工程・在庫連携は初期50万円または月額1万円、ショット数の装置連携は初期20万円から・月額1万円からという追加料金が掲載されています。

クラウド型の月額には、利用者、保管容量、帳票、API、通知、端末、サポートが含まれない場合があります。図面の機密性、工場ネットワークが停止したときの作業、バックアップの保管場所、契約終了時のデータ返却形式、ベンダーの障害復旧時間を確認します。金型資産の見える化を先に行い、BOMや原価の本格連携を後から追加する企業に向いています。

受注、購買、在庫、工程、製番、原価までを広く扱うパッケージは、導入費100万〜500万円程度が中小製造業の一つの目安です。対象範囲が広く、複数工場、図面管理、設備連携、データ移行を含む場合は100万〜1,000万円程度まで見ておく必要があります。モリックスのWorkGearは2026年3月時点で、5CAL込みの本体価格が150万円、380万円、480万円、800万円の4構成で、データコンバート50万円、EDI基本取込20万円、審査承認20万円などが別途です（出典：モリックス株式会社「WorkGear」、2026年3月時点）。

日立ソリューションズ・クリエイトのTPiCS-Xは、2026年1月時点の税別公開価格として、f-MRP製番システム160万円、繰返生産システム110万円、製番管理システム110万円、稼働ライセンス10万円・ユーザーを掲載しています。年間標準保守は製品構成により24万円または16.5万円で、標準導入期間は約10〜14か月と案内されています（出典：株式会社日立ソリューションズ・クリエイト「TPiCS-X」、2026年1月時点）。金型固有のBOM、図面、RFID、装置連携、導入支援は別見積もりになりやすいため、公開価格は総額ではなく比較の基準として扱います。

半完成品に金型番号、部品属性、見積ロジック、帳票だけを合わせる場合は、本体300万円にカスタマイズ約100万円を加えた総額400万円程度という公開例があります。受注生産向けの公開目安では、スクラッチ開発は1,000万円から数億円、期間は6か月から数年です。金型部品BOM、CAD・PDM、MES・設備、複数拠点、外注ポータルを一体化するほど、要件定義、連携、テスト、保守の費用が増えます。

小規模な範囲でも、要件定義、移行、教育、受入テストを含めて300万〜1,000万円程度から、中規模では1,000万〜5,000万円程度という製造業一般の推定があります。ただし、これは個社の要件に基づく見積もりではありません。金型固有の費用相場として断定せず、対象ユーザー、拠点、部品点数、図面数、連携先、端末台数、保守年数を明示したうえで、複数社から同じ条件の提案を取る必要があります。

金型製造業向け部品管理システムの見積もりを取る際のポイント

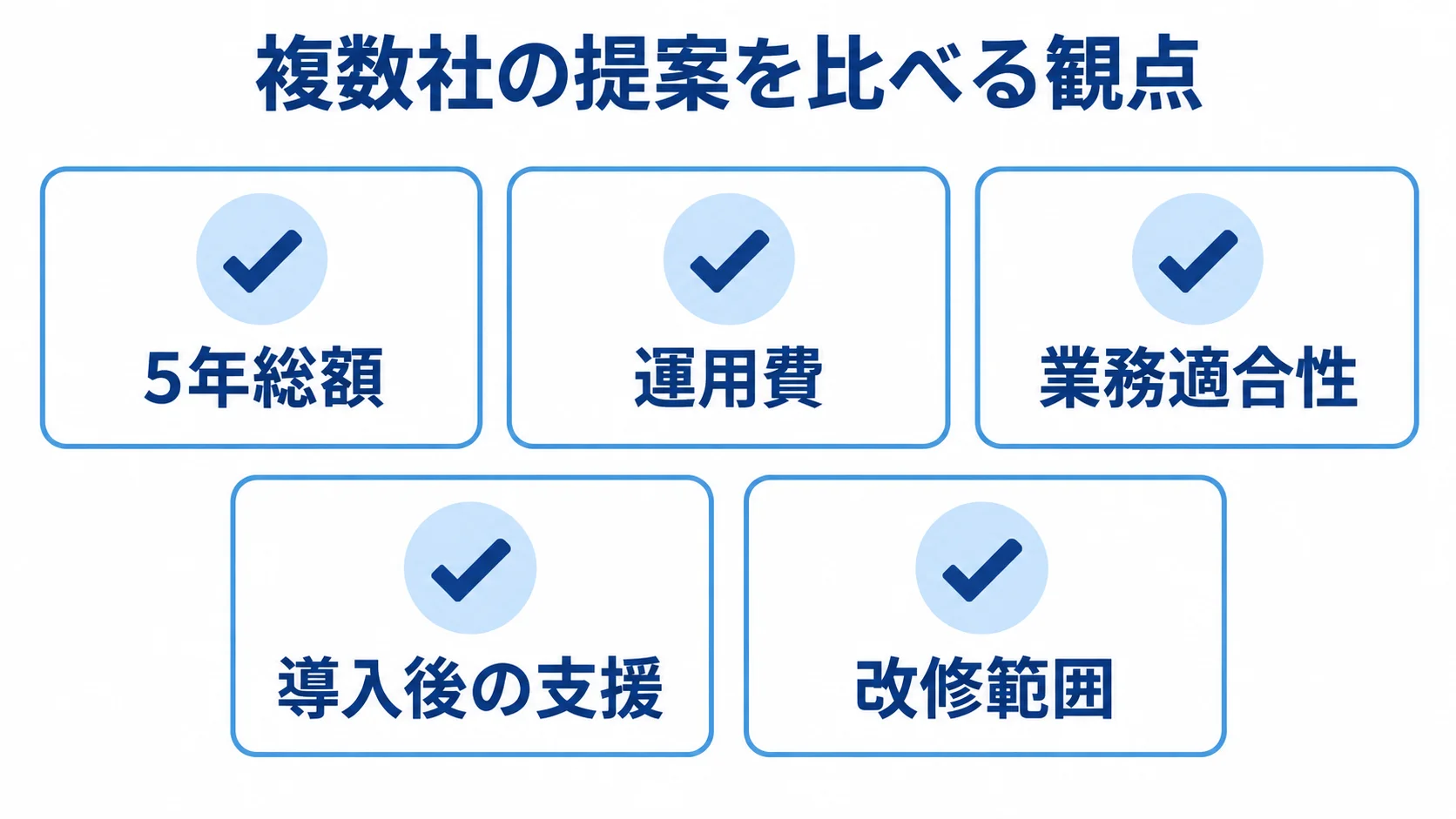

見積もりの差は、単価よりも「どこまでを同じ作業として含めたか」から生じます。RFPには、対象業務、現状データ、期待するKPI、必須機能、将来機能、非機能、連携、移行、教育、保守、契約終了時の扱いを分けて記載します。候補会社に同じ業務シナリオで提案してもらうと、標準機能と追加開発の差が見えます。

「部品管理に対応」とだけ書くと、会社ごとに解釈が変わります。「金型番号を登録し、入子とコアを多段BOMで構成し、図面版4を承認した後に製造BOMへ展開する」「外注先へ支給した部品の数量、返却予定、検収、不良を製番単位で追う」「金型のショット数が耐用数の何割に達したら点検依頼を出す」といったシナリオに置き換えます。部品マスター件数、金型件数、月間の入出庫件数、図面ファイル容量、利用者数、拠点数、外注先数も提示します。

機能要件では、BOMの改訂、有効日、代替部品、図面のアクセス権、製番原価、所在、貸出、修理、ショット数、バーコード・QR・RFID、購買、検査、トレースを分けます。非機能要件では、検索応答時間、稼働時間、バックアップ、復旧目標、通信断時の運用、監査ログ、多要素認証、脆弱性対応、サポート時間を確認します。図面や金型の情報を協力会社と共有する場合は、共有期限とダウンロード履歴も必須項目にします。

見積もりは、初期費用、月額・年額、ライセンス、導入支援、データ移行、帳票、端末、タグ、連携、教育、保守、バージョンアップを分けて、5年総額にします。クラウドは月額が安く見えても、利用者追加や容量、API、RFID、装置連携で増える場合があります。オンプレミスは本体価格のほか、サーバー、バックアップ、OS更新、障害対応、保守人材の費用が発生します。

選定では、金型業界の導入社数だけでなく、部品BOMの多段構成、旧版図面の誤使用防止、外注貸出と支給品、ショット数、製番原価、既存CAD・ERP・MES連携を確認します。導入事例の会社名が公開されていなくても、同じ業務シナリオを実際に動かしたデモと、導入後の問い合わせ体制を評価します。Fit to Standardで運用を変える部分と、競争力や顧客要求のために開発する部分を分けることが、過剰なカスタマイズを防ぎます。

代表的な失敗は、現行Excelをそのまま移す、部品番号を統一しない、現場の入力を増やす、全社一括稼働にする、設備連携を本番直前まで試さない、ベンダー任せで要件を決める、という進め方です。対策として、重複・廃止・未使用のマスターを整理し、現場で1件の入出庫にかかる時間を測り、MVPで試し、受入基準と検収条件を契約書に明記します。

契約前には、納品物の範囲、追加変更の単価、遅延時の扱い、障害の優先度、復旧時間、データの所有権、バックアップ、再委託、脆弱性対応、サービス終了時の移行支援を確認します。金型や図面は事業継続に直結するため、ベンダーが停止したときにCSVや図面ファイルを取り出せるか、代替運用ができるかを先に確認することが安全です。

よくある質問（FAQ）

最後に、導入前によく聞かれる疑問を整理します。費用や期間は対象範囲で変わるため、ここでは公開価格と一般的な進め方を基準に、判断の軸を示します。

一般的な在庫管理が数量、棚、入出庫を中心に扱うのに対し、金型製造業向け部品管理では、金型番号、製番、構成部品、図面改訂、加工工程、外注貸出、検査、保全、ショット数、原価までをつなげます。金型を作る部品、金型という資産、金型を使う量産部品のどこを対象にするかを決めてから、在庫機能の不足分を確認することが重要です。

クラウドの標準機能だけなら数週間から2か月程度、パッケージ標準なら1〜3か月程度、カスタマイズや複数システム連携を含めると3〜6か月程度が一つの目安です。大規模なスクラッチ開発や複数工場の統合では6か月から数年になる場合があります。TPiCS-Xは標準導入期間を約10〜14か月と案内しているため、標準という言葉だけで短期間と判断せず、要件定義、移行、教育、テストを含む期間を確認します。

導入できます。最初からERPやMESまで統合せず、1工場の金型台帳、部品BOM、図面検索、所在、棚卸、保全に絞り、現場の入力を定着させる方法が適しています。将来の購買・原価・設備連携を見据えて部品番号と製番のルールだけ先に整え、効果を捜索時間、棚卸時間、在庫差異、保全漏れで測ると、次の投資判断がしやすくなります。

連携できる可能性はありますが、CAD・PDMを図面の正本にするのか、部品管理システムにファイルを保存するのかを先に決めます。ERPの品目コード、CADの図面番号、部品管理側の部品番号が異なる場合は、変換表、更新元、更新頻度、エラー通知の担当者を設計します。API、CSV、EDIなどの方式だけでなく、図面の版が変わったときに旧版の発注や加工指示を止められるかを業務シナリオでテストします。

まとめ

まとめとして、導入を成功させる順番と費用判断の要点を振り返ります。対象範囲を絞って現場で検証し、データ品質と運用ルールを整えてから、購買・原価・設備連携へ広げることが安全な進め方です。

金型製造業向け部品管理システムの進め方は、要件整理、選定、設計開発、テスト、稼働、定着の6フェーズで考えると整理しやすくなります。最初に、金型構成部品、金型資産、成形・プレス部品のどこを管理するかを切り分け、金型番号、部品BOM、図面改訂、工程、外注、検査、保全、原価のデータ連鎖を描きます。

費用は、クラウド型の初期10万〜50万円程度・月額9.5万〜12.5万円程度を起点に、パッケージ100万〜1,000万円程度、半完成品のカスタマイズ約400万円の公開例、個別開発1,000万円から数億円という広いレンジです。いずれも公開価格や一般的な目安であり、自社の部品点数、図面容量、拠点、連携、端末、移行、教育、保守を含む5年総額で比較する必要があります。

成功の近道は、現行Excelをそのまま移すことではなく、部品番号、改訂、状態、所在、権限のルールを整え、1工場・1製品群のMVPで現場検証することです。捜索時間、棚卸時間、在庫差異、発注漏れ、納期遅延、保全期限超過、原価差異をKPIに設定し、稼働後も改善を続けることで、システムが日々使われる業務基盤になります。
