半導体製造業向け歩留まり管理システム開発でおすすめの開発会社/ベンダー6選と選び方

半導体製造業向け歩留まり管理システムの開発会社を選ぶなら、歩留まり率を表示するだけでなく、ウェーハ・ロット・設備・レシピ・検査結果を結び付け、原因分析からロットホールドや是正まで支援できる会社を選ぶことが重要です。

本記事では、コンサルティングから開発まで一気通貫で支援する株式会社riplaを最初に、半導体MES、専用YMS、設備データ活用に強みを持つ実在の5社を紹介します。各社の得意領域を比較しながら、前工程・後工程への対応、既存設備との連携、導入費用の考え方、PoCやRFPで確認すべき項目まで解説します。

▼全体ガイドの記事
・半導体製造業向け歩留まり管理システム開発の完全ガイド

半導体製造業向け歩留まり管理システムはなぜ会社選びが重要ですか？

結論から言うと、半導体製造業向け歩留まり管理システムは、業務知識と設備・データ連携の両方が必要なため、会社の選定が導入効果を左右します。YMSだけを導入すれば解決するとは限らず、MES、SPC、FDC、APCのどこまでを対象にするかを最初に整理する必要があります。

歩留まりは、良品数を投入数で割った結果だけを見ても改善につながりません。工程別、製品別、ロット別、装置別、シフト別、ウェーハ・ダイ単位で結果を分解し、どの材料、レシピ、設備条件、作業履歴と関係しているかを追跡して初めて、原因候補を絞り込めます。前工程ではウェーハマップや単一ウェーハのGenealogy、後工程ではウェーハからチップ、パッケージ、最終テストまでの荷姿変化を扱う必要があります。

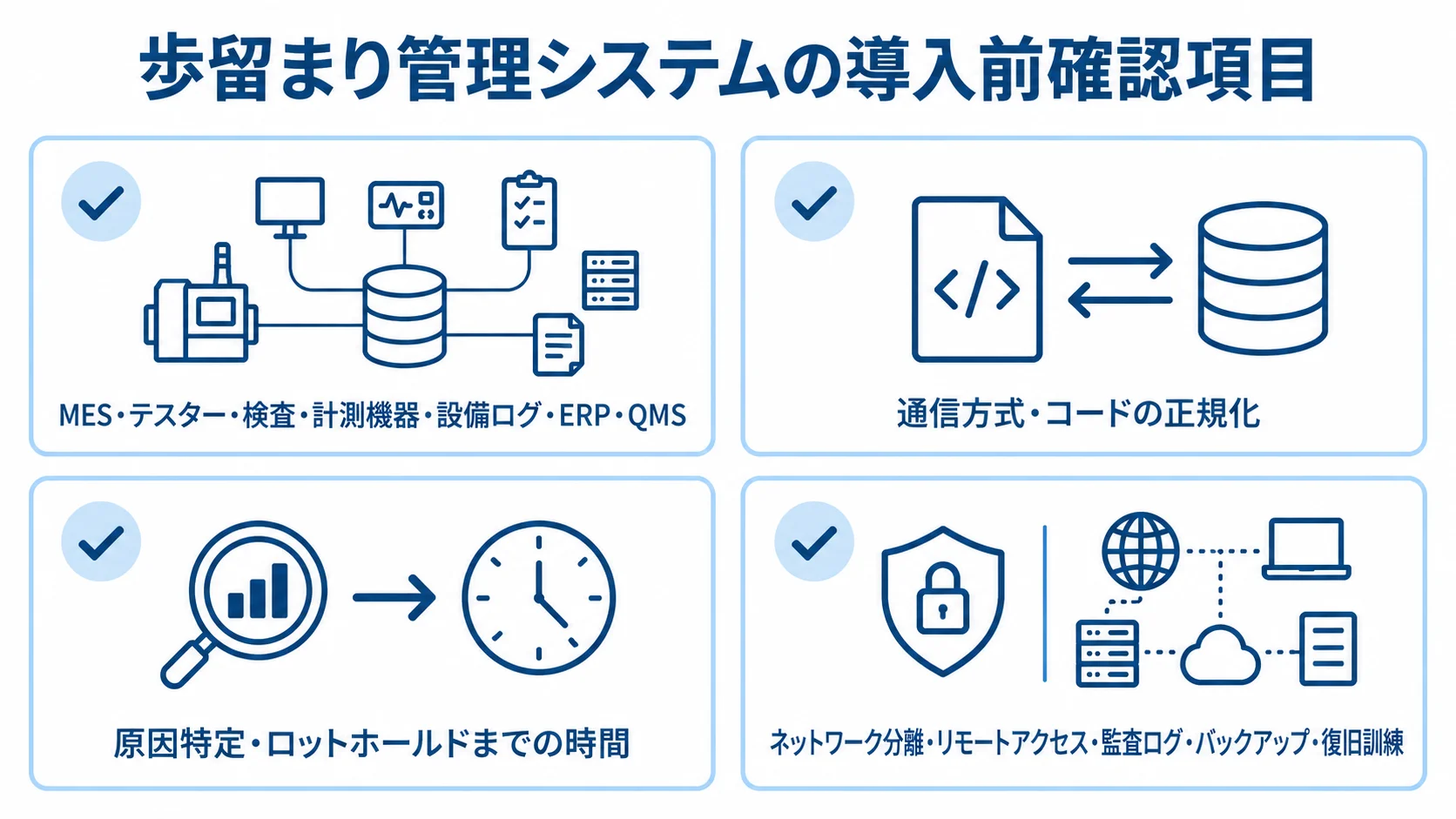

候補会社を比較するときは、製品の機能一覧だけでなく、MES、テスター、検査装置、計測機器、設備ログ、ERP、QMSをどう取り込むかを確認します。通信方式やコード体系が異なるデータを正規化し、欠損・重複・時刻ずれを検出する設計がなければ、AI分析を追加しても誤った判断につながります。原因特定までの時間、異常検知からロットホールドまでの時間、手作業集計時間、データ欠損率、再加工率などを導入後KPIに設定できる会社が望ましいです。

また、2025年10月に経済産業省が「半導体デバイス工場におけるOTセキュリティガイドライン」を公表しており、ファブ、ファブシステム、外部サービス、IT/OT DMZ、組織・人の観点から対策が整理されています。製造条件やレシピなどの機密情報を扱うため、ネットワーク分離、リモートアクセス、監査ログ、バックアップ、復旧訓練まで提案できるかも評価します（出典: 経済産業省「半導体デバイス工場におけるOTセキュリティガイドライン」、2025年）。

株式会社ripla｜コンサルから開発まで一気通貫で支援

riplaは、コンサルティングから開発まで一気通貫で支援できる企業です。IT事業会社として社内DXを推進してきた経験を活かし、ビジネスへの成果創出とシステムの定着支援に強みがあります。営業・顧客・生産・販売管理など、幅広い基幹システムの構築・導入実績があり、企業の業務要件に合わせて柔軟に対応できる体制を整えています。

歩留まり管理システムの開発では、まず現場の歩留まり定義、異常時の判断者、ロットを止める条件、必要な更新頻度を整理します。riplaは、業務の棚卸し、要件定義、システム選定、データ設計、開発、テスト、運用定着までを一つの計画にまとめて相談できます。YMSとして分析に集中する部分と、MESや既存の生産管理システムに残す部分を切り分け、必要な範囲から段階的に始める考え方と相性がよいです。

営業・顧客・生産・販売管理など、複数部門をまたぐ基幹業務を整理したい企業は、歩留まりデータを単独の画面に閉じず、製造計画、品質管理、在庫、外注管理へつなぐ設計を相談しやすいです。半導体専用パッケージの導入だけでは業務に合わない場合や、既存設備のデータ形式が統一されていない場合にも、現状調査から始めて、1ライン・1製品・1つの不良モードに絞ったPoCを設計できます。個別の半導体MES製品そのものの提供実績や、設備メーカーとの接続範囲は、提案時に確認することが大切です。

株式会社KIS｜前工程・後工程のMESと個別連携に強い

株式会社KISは、半導体工場向けにMES、生産管理、品質管理、装置オンラインなどのシステム開発を行ってきた実在の会社です。ウェーハ製造や拡散工程などの前工程、組立工程などの後工程、半導体製造装置メーカーへの導入実績を公式サイトで公開しています。歩留まり管理を単独の分析製品としてではなく、製造実行と品質管理の流れに組み込みたい企業が比較しやすい候補です。

KISの公式導入事例では、前工程で400工程から1,000工程以上に及ぶ複雑な工程管理、自動搬送、ロット分割・統合、APC制御を扱っています。APCは工程間の計測結果を前後工程の制御につなげる仕組みであり、歩留まりの変動を見つけた後に条件を調整する運用と関係します。歩留まり率のダッシュボードだけでなく、工程制御や設備オンラインまで含めて要件を定義したい企業は、連携方式と責任範囲を具体的に確認できます。

後工程では、ウェーハ、チップ、パッケージと荷姿や管理単位が変わります。KISの公開事例では、ウェーハのロット番号から最終製品のシリアル番号までの履歴管理、外注企業との出来高・不良データ連携、品質異常時の装置ストップやロットストップを紹介しています。前工程と後工程をまたぐトレーサビリティを重視する企業、外注先ごとに異なる報告形式を標準化したい企業は、データモデルと運用保守の範囲を聞くと比較しやすいです（出典: 株式会社KIS「半導体向けMESソリューション導入事例」、2026年8月確認）。

日本アイ・ビー・エム株式会社｜ファブ自動化と高可用性を重視する

日本アイ・ビー・エム株式会社は、半導体製造向けMES「IBM SiView Standard」を提供しています。SiView Standardは、装置・搬送制御、リアルタイムディスパッチ、SPC、シミュレーション、SEMI標準に対応する製品として案内されています。大規模ファブを想定した製造実行基盤を導入し、歩留まり分析を生産・搬送・品質のデータと同じ流れで扱いたい企業に向いています。

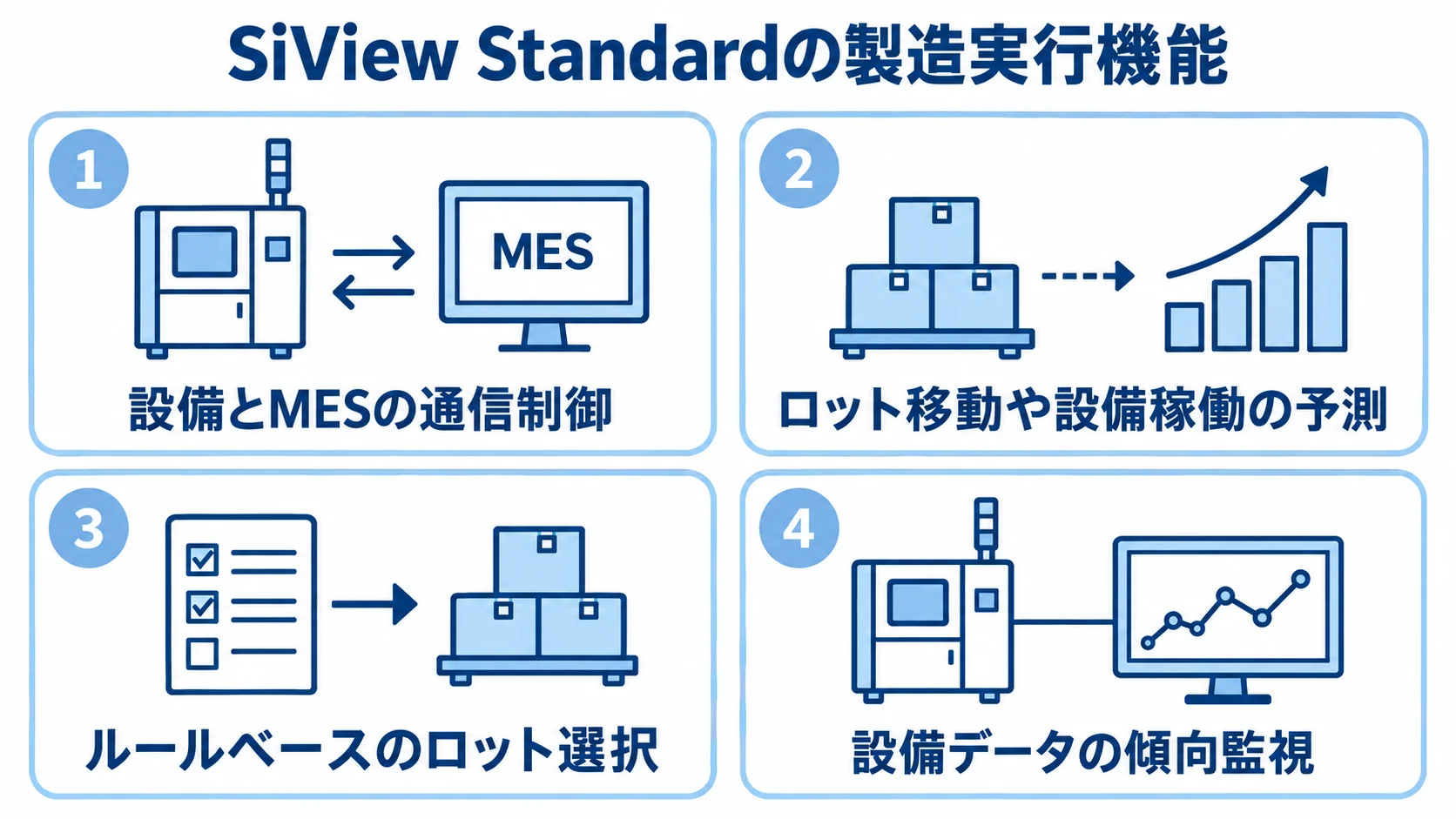

SiView Standardには、設備とMESの通信を制御するMachine Supervisory Program、ロット移動や設備稼働を予測するProduction Dynamic Simulator、ルールベースでロットを選ぶReal-time Dispatching、設備データの傾向を監視するSPCなどが用意されています。歩留まり低下を品質画面だけで確認するのではなく、設備稼働、WIP、搬送、仕掛かりのバランスまで含めて改善したい場合に検討しやすい構成です。導入時は、既存の設備通信、搬送システム、ERPとの接続方式と、国内拠点での保守体制を確認します。

日本IBMは、Rapidusの最先端半導体製造拠点IIM-1にSiView Standardを導入し、2025年4月から稼働を開始したと2025年12月に発表しました。2nmプロセスの量産開始を目指す拠点の製造基盤として、品質管理と生産性向上を支える導入事例です。またIBM公式ページでは、SiView Standardが1,300日超の連続稼働を達成した実績も示されています。24時間365日の停止リスクを抑えたい企業は、可用性、障害時の切り替え、段階移行のテスト計画を提案に含めてもらいます（出典: 日本IBMニュースリリース・IBM SiView Standard公式ページ、2025〜2026年確認）。

Siemens Digital Industries Software｜標準MESとデジタルスレッドを重視する

Siemens Digital Industries Softwareは、半導体製造向けMES「Opcenter Execution Semiconductor」を提供しています。製造ライフサイクル全体の情報フローをつなぎ、スループット、歩留まり、コストを最適化する製品として位置付けられています。パッケージ導入を土台に、ウェーハレベルのトレーサビリティ、検査データ、レシピ、品質管理、分析までを標準機能中心に整えたい企業に適しています。

公式情報では、単一ウェーハのトレーサビリティ、ウェーハから最終テストまでのGenealogy、ウェーハマップ管理、検査データ連携、非適合管理、リアルタイムディスパッチなどが案内されています。レシピ、マスク、ツールを一元管理するRecipe Management Systemもあり、変更履歴と承認を残しながら工程条件を展開できます。製品変更や新製品導入のたびに条件が増え、品質と変更管理を同時に整えたいファブで検討しやすいです。

デジタルツインやデジタルスレッドを活用して、設計・製造・品質のデータをつなぎたい企業に向いています。標準機能と設定変更で対応できる業務を先に見極め、特殊工程だけを追加開発するFit to Standardの進め方に適しています。一方で、国内の既存装置や独自の帳票、前後工程の運用にどこまで適合するかは個別確認が必要です。価格は公式サイトで見積もり制とされているため、ライセンス、導入支援、連携、保守、アップデートの費用を分けて確認します（出典: Siemens「Opcenter Execution Semiconductor」公式製品情報、2026年8月確認）。

パナソニック デジタル株式会社（旧：パナソニック ソリューションテクノロジー株式会社）｜現場データの収集と定着を重視する

パナソニック デジタル株式会社は、2026年4月にパナソニック ソリューションテクノロジー株式会社から社名変更した会社です。製造データの収集・蓄積・活用を支援するMESソリューションを提供し、パナソニックグループの工場で培った製造現場の知見を活用しています。設備データを集めるところから始め、作業指示、トレーサビリティ、品質改善、現場の利用定着まで一体で進めたい企業が検討しやすい候補です。

公式ページでは、パナソニックグループ内の製造工場で30年以上稼働した実績、約30工場への導入実績、多種多様な製造設備からデータを収集する技術力が紹介されています。標準機能モジュールを組み合わせたうえで、現場のニーズに応じたカスタマイズも可能です。歩留まり管理の入口であるデータ入力・取得が手作業になっている場合、設備から正確に収集し、作業者が使い続けられる画面へつなぐ支援を確認できます。

MESを導入しても現場が入力しなければ、歩留まり分析に使えるデータは増えません。パナソニックのMESソリューションは、製造データの自動収集、トレーサビリティ、既存設備への対応を重視するため、設備の種類が多い工場や、現場の入力負荷を下げたい企業と相性があります。公式ページでは24時間365日のサポートサービスも案内されていますが、半導体の前工程・後工程で必要なウェーハマップ、テスター、外注データの対応範囲は、候補製品のデモとRFPで確認することが大切です（出典: パナソニック「MESソリューション」、2026年8月確認）。

yieldHUB｜専用YMSでウェーハ・テストデータを分析する

yieldHUBは、半導体製造に特化した歩留まり管理プラットフォームを提供する実在の海外ベンダーです。ウェーハ、プローブ、最終テスト、製造データを統合し、製品・ロット・ウェーハ・ダイ単位の歩留まり分析、トレーサビリティ、根本原因調査を支援します。既存MESを置き換えず、専用YMSで歩留まり分析とテストエンジニアリングを強化したい企業が比較しやすい候補です。

yieldHUBの公式情報では、ウェーハ加工、プローブ、最終テスト、パラメトリック歩留まり、ロット処置、Genealogy、複数拠点管理を対象にしています。クラウド、オンプレミス、プライベートホスティングから配置を選べ、100TBを超える稼働中の半導体製造データを扱えるアーキテクチャや、ISO 9001:2015認証も案内されています。製品・テストデータが拠点や外注先に分散し、手作業でデータを整えてから分析している企業は、データ取込の自動化と権限管理を具体的に確認できます。

yieldHUBは、公式サイトで21か国の半導体メーカーを支援し、60 billion chips以上の生産に関わると説明しています。また、ロット分析で96%の時間削減、意思決定までの時間を90%削減したという顧客報告値も掲載されています。これらは個別顧客の公開情報に基づくベンダー提示値であり、自社で同じ効果が保証される数字ではありません。導入前に自社データでトライアルやパイロットを行い、分析時間、欠損率、異常検知の再現性、既存MESとの連携を測定します（出典: yieldHUB公式「About」「Platform」、2026年8月確認）。

半導体製造業向け歩留まり管理システムの会社選びで確認するポイント

6社は同じ種類の会社ではありません。KISや日本IBM、Siemensは半導体MESやファブ運用まで含む候補で、パナソニックは製造データ収集と現場定着、yieldHUBは専用YMSによる分析に強みがあります。riplaは業務整理から開発までを個別要件に合わせて支援する会社です。自社の課題が「工場全体の実行管理」なのか、「歩留まり分析の強化」なのか、「分断したデータの統合」なのかを整理してから、同じ条件で比較します。

実績を聞くときは、「半導体の導入実績がありますか」という質問だけでは不十分です。前工程か後工程か、ウェーハ・ダイ・パッケージ・最終テストのどこまでを管理したか、装置・テスター・検査機器・搬送設備と接続したか、ロットホールドや品質異常時の停止制御を経験しているかを確認します。可能であれば、データ量、設備台数、拠点数、稼働時間、移行方式が自社と近い事例を、匿名でもよいので提示してもらいます。

YMSは歩留まりやテストデータの分析、MESは製造実行・工程・ロット・設備の管理、SPCは工程の統計的な変動監視、FDCは設備状態やプロセスデータの異常検知、APCは計測結果を工程条件へ反映する仕組みです。実際の工場ではこれらを組み合わせるため、どの製品がどの機能を持つか、どのデータをどこに保存するか、異常検知後に誰が判断して何を変更するかを図にします。AI分析を先に求めるのではなく、コード、時刻、ロット、レシピ、測定値の品質を整える提案があるかを重視します。

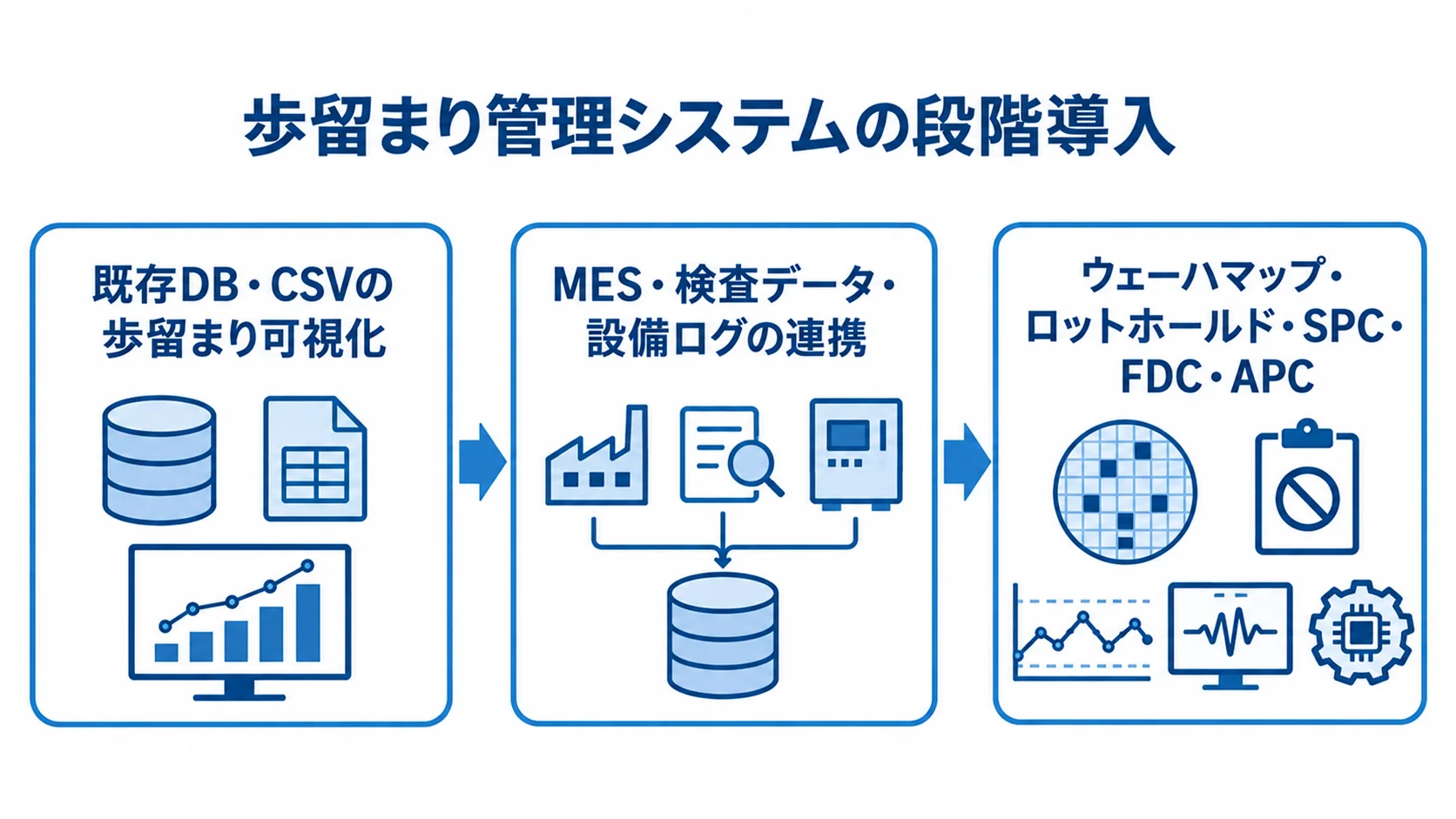

半導体工場を一度に全面移行するビッグバン方式は、停止リスクと要件の見落としが大きくなります。最初は既存DBやCSVからの歩留まり可視化、次にMES・検査データ・設備ログとの連携、その後にウェーハマップ、ロットホールド、SPC、FDC、APCへ広げる段階導入が現実的です。候補会社には、1ライン・1製品・1つの不良モードでPoCを行い、原因特定時間を何分まで短縮できれば合格とするかを提案してもらいます。

費用は、歩留まり可視化MVPなら500万〜1,500万円、YMSと既存MES・検査データを連携する規模なら2,000万〜8,000万円、設備接続や搬送、APC/FDC、工場横断運用まで含めると1億〜数億円が目安です。これは国内の製造業システム開発相場と半導体案件の複雑性から整理した推定であり、設備台数、通信仕様、データ量、オンプレミス要件で変動します。見積もりでは要件定義、データ移行、インターフェース、結合・総合テスト、教育、保守を分け、年間保守を初期費用の15〜25%程度で仮置きして比較します（出典: ripla社内リサーチノート「半導体製造業向け歩留まり管理システム」、2026年）。

半導体製造業向け歩留まり管理システムに関するよくある質問

歩留まり管理システムの導入では、YMSとMESの違い、費用、既存設備との連携、クラウド利用の可否がよく質問されます。ここでは、会社へ問い合わせる前に押さえたい判断基準をまとめます。

既存MESが安定して稼働していて分析機能が不足しているなら、YMSを追加する方法が検討しやすいです。製造実行、ロット進捗、装置接続、品質判定まで分断されているなら、MESを中心にYMS・SPC・FDCを組み合わせる方がデータの一貫性を保ちやすいです。現在のシステム境界と改善したいKPIを整理してから比較します。

小規模な可視化MVPは500万〜1,500万円、既存MESや検査データと連携するYMSは2,000万〜8,000万円、工場全体の設備接続や搬送、APC/FDCまで含む基盤は1億〜数億円が推定レンジです。公開価格が少ない領域であり、設備台数、通信仕様、データ保持期間、24時間365日運用、セキュリティ要件によって大きく変わります。最初から全機能を発注せず、PoCと本番拡張を分けた見積もりを依頼します。

分析・レポート・データレイクをクラウドに置き、リアルタイム制御や機密性の高い装置連携を工場内に残すハイブリッド構成は可能です。ただし、IT/OT DMZ、通信断時のローカル継続運転、データ持ち出し、認証・権限、バックアップ、障害復旧を設計する必要があります。経済産業省のOTセキュリティガイドラインや自社の顧客・輸出管理要件を踏まえ、クラウド事業者と開発会社の責任分界を確認します。

対象工程、製品・品種、歩留まりとFPYの定義、設備一覧、通信方式、既存MES・ERP・QMS、検査データ形式、データ保持期間、利用者、権限、異常時の判断フローを整理します。加えて、現状の手作業集計時間、原因特定までの時間、再加工率、データ欠損率など、改善前の数値を記録するとPoCの合否を決めやすくなります。候補会社には正常系だけでなく、通信断、重複データ、装置停止、権限不足、外部API障害を想定したデモを依頼します。

まとめ

半導体製造業向け歩留まり管理システムは、良品率を表示する画面ではなく、製造データを集め、異常を見つけ、原因を追跡し、現場の是正アクションにつなげる基盤です。今回紹介した6社は、riplaの業務整理・個別開発、KISの前工程・後工程MES、IBMのファブ自動化、Siemensの標準MESとデジタルスレッド、パナソニック デジタルの現場データ活用、yieldHUBの専用YMSという違いがあります。

選定では、会社の知名度や製品の機能数だけで決めず、対応工程、データ連携、設備・テスター接続、クラウド／オンプレミス、セキュリティ、導入後の保守を同じRFPで確認します。費用は500万〜1,500万円のMVPから1億円超の工場横断基盤まで幅があるため、まず1ラインのPoCで効果を測り、量産拠点へ広げる段階計画を作ることが安全です。

問い合わせ前に、原因特定時間、異常検知からロットホールドまでの時間、手作業集計時間、データ欠損率、再加工率などを整理し、どの工程・設備・データを対象にするかを決めます。候補会社に同じ情報を渡せば、提案の比較だけでなく、導入後に歩留まりが何ポイント上がったか以外の効果も説明しやすくなります。自社に必要な範囲から歩留まり管理を始め、現場で使われる仕組みへ段階的に育てていくことが成功への近道です。
