図面管理（EDM）の導入事例は、図面検索の効率化、版管理と出図、PLMやBOMとの連携という切り口で読むと、自社に合う進め方と効果を判断できます。自社の業態に近い事例は、投資判断の精度を高める材料になります。
本記事を読めば、自社が着手する点と狙う効果を具体的に描けます。全体像は図面管理（EDM）の完全ガイドもご覧ください。
▼全体ガイドの記事
・図面管理（EDM）の完全ガイド
・業務システム開発を依頼する会社の選び方やRFPの作り方については、無料ホワイトペーパー「業務システム開発の完全ガイドブック」で詳しく解説しています。
・スクラッチシステム開発を依頼する会社の選び方やRFPの作り方については、無料ホワイトペーパー「スクラッチシステム開発の完全ガイドブック」で詳しく解説しています。
共有フォルダ・Excel台帳脱却で図面検索を効率化した事例
EDM導入で最も分かりやすい成果は、共有フォルダやExcel台帳から図面管理を脱却することです。
設計部門では、ファイルサーバの階層フォルダにCADデータを保存し、Excel台帳には図番・品名・改訂履歴を手入力しています。こうした手作業や属人化が、検索工数とヒューマンエラーの原因になります。
図面検索の工数削減を定量化した事例
共有フォルダ脱却の成果は、図面検索時間の削減に表れます。削減効果は、自社の検索頻度と人件費に当てはめて定量化します。
- 属性検索：図番、品名、客先、材質、改訂日で絞り込めます。
- 時間の換算：設計者1人あたりの日次検索回数と平均時間、人件費単価を使い、年額を試算します。
- 全社への波及：全社が同じ図面をすぐ参照でき、調達・製造・営業からの問い合わせや中断も減ります。
属性検索で目的の図面にすぐ届けば、階層をたどる手間や命名規則の揺れ、似た図番を見比べる工程を省けます。
たとえば、生産管理系システムの試算では、従業員30名規模で月100時間を削減し、年200〜400万円相当になる事例があります。
設計者10名が1日30分探す場合、月20営業日で年1,200時間です。時給2,500円なら年300万円相当になります。
調達担当は仕様確認、製造現場は最新版の確認、営業は客先対応のために、それぞれ過去図面を探していました。
別の事例では、設計者への問い合わせが減り、本来の設計業務に集中できました。さらに、検索の効率化は全社の業務の流れも円滑にします。
Excel台帳を完全廃止せず段階移行した事例
Excel台帳を初めから完全に廃止せず、既存の知恵を残しながら、EDMへ段階的に移行する方法があります。
- 初期移行：既存台帳の図番・品名・改訂情報を取り込み、初期データとして揃える作業です。
- 段階運用：現場の混乱や、旧台帳との二重管理を避けるための進め方です。
長年の台帳には検索の知恵や客先ごとの注記があり、急な全廃は裏で旧台帳を使う二重管理につながります。
CSV変換で文字化けや列ズレが起きると、移行に時間がかかり、現場の不信を招きます。
CSVを直接出力し、既存台帳の列構成をそのまま活かして取り込めるかが、現場の納得感を左右します。
台帳の知恵を残して段階的にデジタル化することが、定着への近道です。
riplaはフルスクラッチ受託と製造現場への伴走を通じ、Excel共存と段階移行を重視しています。
版管理と出図ワークフローを実装した事例
EDMでは版を管理し、承認された最新版だけを現場へ流す仕組みを作れます。誰がいつ版を出したか、旧版をどう無効化するか、設計変更（ECN）をどう周知するかが、設計の要点です。
一般のファイルサーバとの違いは、版を確実に管理し、承認された最新版だけを現場へ流せる点です。どの事例でも、版管理と出図ワークフローの実装に丁寧に向き合っています。

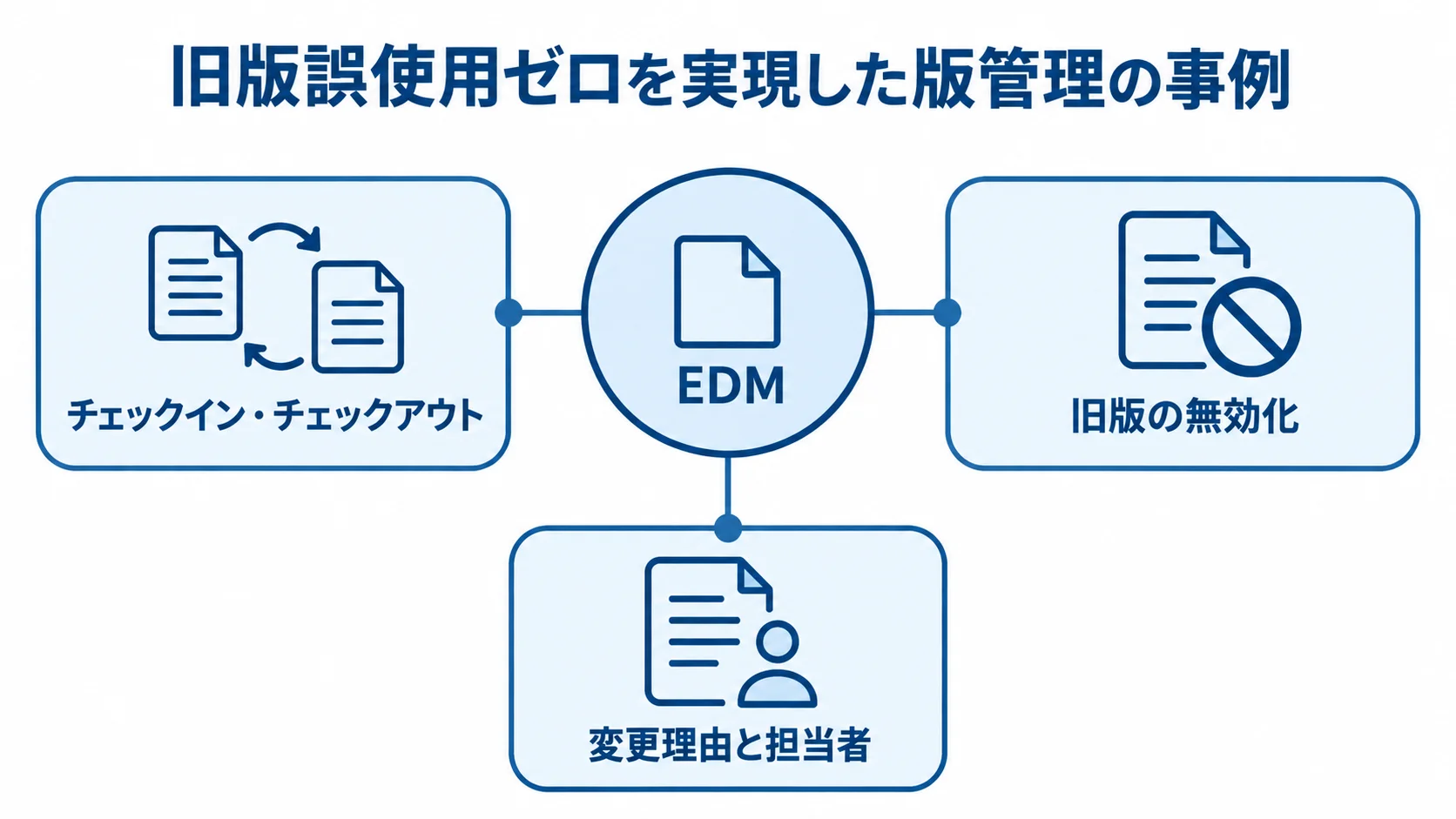

旧版誤使用ゼロを実現した版管理の事例
設計変更後も古い図面が現場に残り、誤った部品を作ると、不良在庫や手戻り、クレームにつながるおそれがあります。
- 編集中：チェックイン・チェックアウトで図面をロックする仕組みです。
- 承認後：旧版を自動で無効にし、承認版を現場へ公開します。
- 履歴管理：変更理由と担当者をひも付け、いつでも追跡できる記録です。
現場端末では承認済み最新版を参照し、旧版は履歴として残します。
事例では最新版の問い合わせや旧版誤使用による手戻りが減り、ISO 9001の文書管理や監査対応の負荷も下がりました。
版管理では、改訂履歴に変更の時期と担当者を記録し、内容と理由もひも付けて追跡できる状態にします。これが、EDM導入で中心になる効果です。
出図承認ワークフローを電子化した事例
出図（リリース）の承認は図面管理の要点です。紙の回覧やハンコによる承認を、EDM上で電子化した事例があります。
- 申請・レビュー：設計者が作図して申請し、上長や品質部門が確認します。
- 承認・差し戻し：承認後の正式図面の発行と、各状態の管理です。
- 履歴の可視化：申請者、停滞箇所、差し戻し理由を記録し、見える状態にします。
承認者は出張中でも端末から処理できたため、出図のリードタイムが短縮されました。また、特定の承認者にボトルネックが集中している構造も見えて、設計から出図までの改善につながります。
出図ワークフローの電子化は、版管理と組み合わせることでEDMの価値を高めます。
PLM・BOM・生産管理と連携した活用事例
PLM（製品ライフサイクル管理）、BOM（部品表）、生産管理との連携は、EDMへの投資効果を広げます。こうして図面と部品表を製造指示や調達とつなぐと、設計変更が生産計画へ波及し、二重入力や不整合を防げます。
図面管理を設計部門内にとどめず、全社の業務基盤へ広げることが連携の大きな価値です。

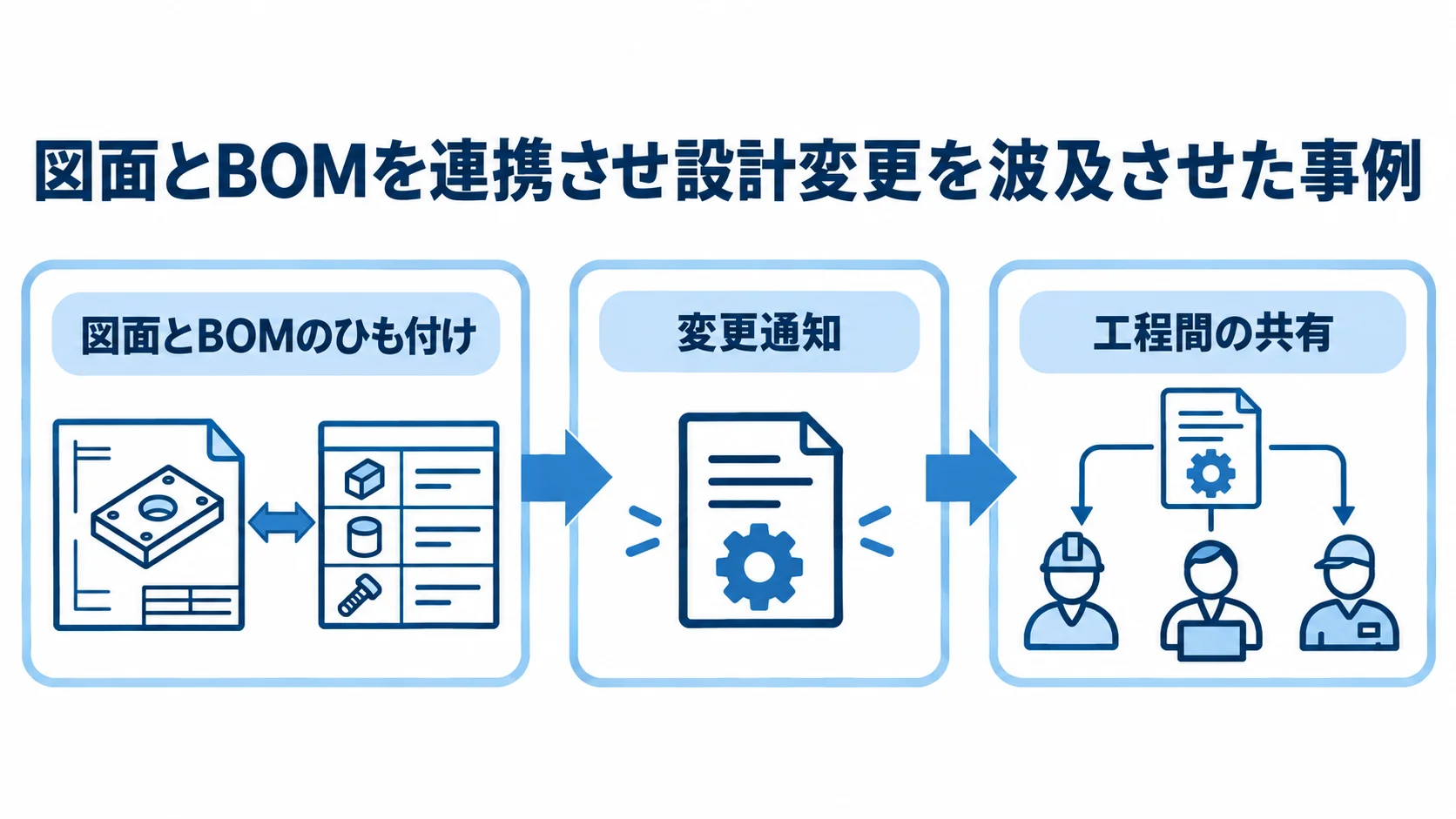

図面とBOMを連携させ設計変更を波及させた事例
多品種製造で図面とBOMが分断していると、変更のたびに両方を修正し、ミスが起きやすくなります。
- 図面とBOMのひも付け：EDMとPLM・生産管理の情報をつなぐ仕組みです。
- 変更通知：関連する部品表へ、変更を知らせます。
- 工程間の共有：設計変更の情報を、調達と製造へ届けます。
図面だけが更新されBOMが古いままになる不整合を防げます。
図面が更新されると、調達担当は最新の仕様を把握でき、製造現場は正しい部品で組み立てられます。こうした設計変更の波及管理によって、図面管理を全社の製品データ基盤へ広げられます。
Siemensの「Teamcenter」のように、PLM基盤とEDM機能で図面とBOMを一体で管理する方法もあります。
大規模なPLM連携には相応の投資が必要ですが、設計・調達・製造のデータを一貫させられます。
内製化で導入費を3割削減した事例
大規模なPLM連携を最初から進めるのが難しい企業もあります。そうした中で、外部委託を絞り、社内で作業を担って導入費を抑えた事例があります。
- マスタ登録：30〜80万円相当の作業を受け持ちます。
- 現場教育：50〜100万円相当の作業を巻き取ります。
- テスト運用：30〜80万円相当の作業を進めます。
- 帳票対応：Excel出力の20〜60万円相当を見積から外します。
導入前コンサルは1人月100〜200万円が相場で、半年から1年では数百万円に達することもあります。
内製化で200〜400万円規模の削減が見込めます。図番体系や既存図面の整理は、設計部門が主導できます。
設計・品質・調達の小さな推進チームが集まり、図番ルールや属性設計を自分たちで決めると、運用が定着します。
外部に任せきりにすると、システムが他人事になり、定着しません。運用の当事者として導入後も自走できる体制を整えることが、コストダウンの本質です。
内製化は、費用と定着の両面で役立ちます。riplaは内製化を前提に範囲を分け、専門家が必要な部分を受託する進め方を支援しています。
カスタマイズ膨張の失敗から軌道修正した事例
パッケージのカスタマイズ費が当初見積の数倍に膨らみ、頓挫しかけた事例もあります。成功談だけでなく、こうした失敗の理由や立て直し方も、発注側の判断材料になります。
カスタマイズ費が膨張して頓挫しかけた失敗の教訓
独自運用に合わせて改修を重ね、費用が当初見積の数倍に膨らんだパッケージEDMの事例があります。
- 現状踏襲：紙の手順をそのままシステムに置き換えようとしました。
- 標準機能：業務を機能に寄せられる範囲を見極めます。
生産管理では、中小でも初期800万〜1,500万円のうち、改修費が200〜300万円になる場合があります。図面管理でも同様に改修費が膨らむ構造があります。慣行や独自の図番体系、承認ルールをすべて作り込むと、費用が際限なく増えます。

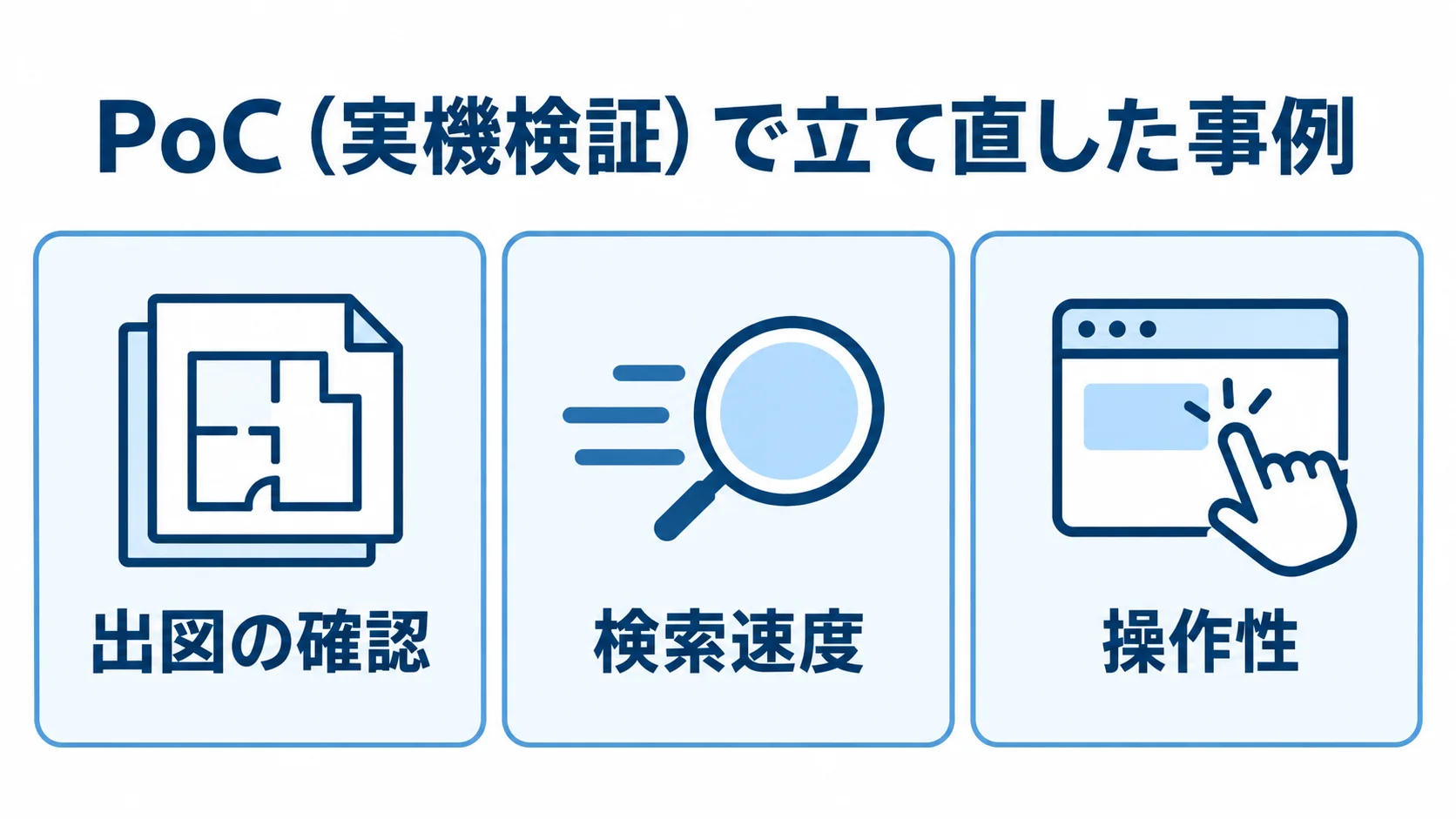

PoC（実機検証）で立て直した事例
本番開発の前にPoC（実機検証）を挟み、標準機能と改修範囲を切り分けた事例があります。
- 出図の確認：典型的な手順が標準機能で動くかを試します。
- 検索速度：自社の図面データ量を使い、性能を測ります。
- 操作性：設計者がマニュアルなしで使えるかを見ます。
実際の図面データを検証環境に流し込み、どこに最小限の改修が必要かを判断します。
立て直しでは、図面検索と版管理から段階的に導入し、定着後にBOM連携などの投資へ進みました。
riplaはフルスクラッチ受託と国内開発の立場から、検証で要件を見極める進め方を重視しています。
品質トレーサビリティを確立して監査対応を楽にした事例
製造業で、ISO 9001の文書管理と監査時の図面探しが課題だった事例です。
- 一元管理：図面と改訂履歴を、EDMでまとめて管理します。
- 誤使用防止：承認済み最新版を使い、旧版を識別します。
- 証憑提示：監査時に必要な記録を示せるようにします。
この運用で監査時の証憑提示が円滑になり、対応工数が大きく減りました。
仕入先品質管理の調査では、品質保証協定書は紙23件、PDFやPC保存12件でした。基幹システムで一元管理できている企業は24%にとどまりました。技術文書の電子的な追跡は、効率化に加えて品質ガバナンスと顧客の信頼にも関わります。
まとめ
事例では、検索工数を測り、版管理と出図を整え、必要に応じてPLM・BOMへ連携する進め方が見られます。
現状運用をそのまま再現すると、カスタマイズ費が膨らむ場合があります。標準機能に業務を寄せ、効果の大きい領域から段階的に投資することが判断の軸です。
riplaはフルスクラッチ受託と国内開発を組み合わせ、運用から逆算した要件整理と定着を支援します。
