結論：設備工事業向け設備図面管理システムの費用は、既製クラウドなら初期数万円から年額数万円程度、
半個別開発なら300万円〜1,000万円程度、基幹システムやCAD・BIMまで連携する個別開発なら1,000万円〜5,000万円以上が目安です。
ただし、図面を保管して現場で閲覧するだけか、版管理、承認、工事写真、検査、是正、
竣工図、設備台帳、見積・原価・会計まで一つにつなぐかで、必要な開発工数と運用費は大きく変わります。
本記事では、2026年時点の公開価格と類似業務システムから推定した開発費を区別し、
設備工事業向け設備図面管理システムの費用内訳、価格帯の変動要因、開発期間、見積もりの比較方法、
コスト最適化のポイントを解説します。
▼全体ガイドの記事
・設備工事業向け設備図面管理システム開発の完全ガイド
設備工事業向け設備図面管理システムの費用相場とは？
設備工事業向け設備図面管理システムの費用は、方式によって大きく三つに分けて考えると整理しやすいです。
公開価格があるSaaSの利用料、パッケージの導入・設定費、そして自社の業務に合わせて作る個別開発費です。
特定の製品を導入する場合の価格と、要件定義から新しく作る場合の価格を同じ「相場」
として比較しないことが重要です。
既製クラウドは初期数万円から年額数十万円程度です
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
図面の登録、ブラウザやタブレットでの閲覧、写真・コメントの紐付けといった標準機能から始めるなら、既製クラウドが現実的です。
リサーチノートで整理した目安では、初期費用は0万円〜60万円程度、月額は1ユーザーあたり数百円〜数千円程度が一般的です。
ただし、年額制、最低利用人数、容量追加、モバイルアプリ、検査機能、導入支援の扱いは製品ごとに異なります。
公開価格の具体例として、KENTEMのPRODOUGUはクラウドストレージ100GBと利用人数無制限を含み、年額6万円（税抜）です。
モバイルアプリは1ライセンス年額3万6,000円（税抜）、初期開設費用は3万円（税抜）で。
追加容量や導入指導は別料金です（出典: 株式会社建設システム「PRODOUGU プラン」、2026年8月確認）。
これは設備図面の共有や現場確認を小さく始める場合の公開価格の一例であり、個別開発の相場を示すものではありません。
半個別開発は300万円〜1,000万円程度が目安です
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
既製サービスでは、自社独自の案件階層、工種別の権限、承認経路、図面番号の採番、帳票、既存システム連携を満たせない場合があります。
図面・版管理・検索・コメント・写真・簡易ワークフローを自社向けに組み合わせる小規模な半個別開発では。類似する業務システムの事例から300万円〜1,000万円程度が推定レンジです。
ここには、要件定義、画面設計、実装、テスト、初期設定などを含める想定ですが、紙図面の大量スキャンやCAD変換、既存データの整備は別見積もりになりやすいです。
この価格帯は、図面を中心に現場と事務所の情報をそろえる仕組みを対象にした目安です。
設備業の見積、受注、施工、完工、請求、原価、アフターまでを同一案件で管理する場合は。
図面管理システムではなく設備業向け業務基盤として要件を定義する必要があり、数百万円から数千万円へ広がる可能性があります。
基幹連携やBIMまで含めると1,000万円以上になります
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
複数拠点、協力会社ポータル、CAD・BIMの閲覧や差分比較、会計・ERP・原価管理とのAPI連携、竣工後の保全履歴まで対象にすると。1,000万円〜5,000万円程度の個別開発が推定されます。
全社の設計資産を統合し、設備台帳、点検、IoTデータ、複数会社の権限管理まで含める場合は、5,000万円〜1億円以上になる可能性もあります。
ただし、金額が大きいこと自体が高品質を意味するわけではありません。
現場で使わない機能や、標準サービスに既にある機能を個別に作れば費用だけが増えます。
予算を決めるときは、図面を探す時間、旧版の誤使用、検査記録の転記、竣工図の整理など、解決したい損失を先に定量化し、費用対効果を判断します。
設備図面管理システムの費用内訳は何ですか？
個別開発の見積書は、機能の合計額だけでなく、どの工程とデータを含むかを確認して初めて比較できます。
設備工事の場合は、図面のファイル形式、案件・建物・階・工種・部屋・機器の階層、版の扱い、
写真・検査・是正との関係を定義する作業が費用の土台になります。
要件定義・業務整理の費用は全体の10％前後が目安です
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
要件定義では、誰が、どの図面を、どのタイミングで登録・承認・参照・廃止するかを決めます。
現場監督、設計担当、工事担当、協力会社、検査担当、保全担当へのヒアリング、現行業務の可視化、機能一覧、データ項目、権限表、移行方針、非機能要件を整理します。
リサーチノートの類似業務システムの目安では、要件定義は開発費全体の10〜12％程度です。要件定義を短くすると初期見積もりは安く見えますが、後の設計変更や追加開発が増えやすくなります。
IPAのDX SQUAREも、要件定義で修正に気づく場合と比べ。設計・開発・テストの後半になるほど修正の負荷が大きくなると説明しています（出典: IPA DX SQUARE「要件定義とは？
」、2026年8月確認）。
特に版管理や承認のルールは、後から変更すると既存データの整合性にも影響するため、費用を削る対象にしないことが大切です。
設計・実装・テストが開発費の中心になります
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
設計では画面、データベース、ファイル保存、検索、権限、通知、承認、外部連携の仕様を具体化します。
実装では、PDF・DWG・DXF・JWWなどの登録とプレビュー、最新版表示、旧版の利用制限、図面上のピンやコメント、写真紐付け、帳票出力を作ります。
CADをブラウザで表示する場合は変換エンジンやライセンス、容量の大きいファイルを扱う場合はストレージと配信性能も必要になります。

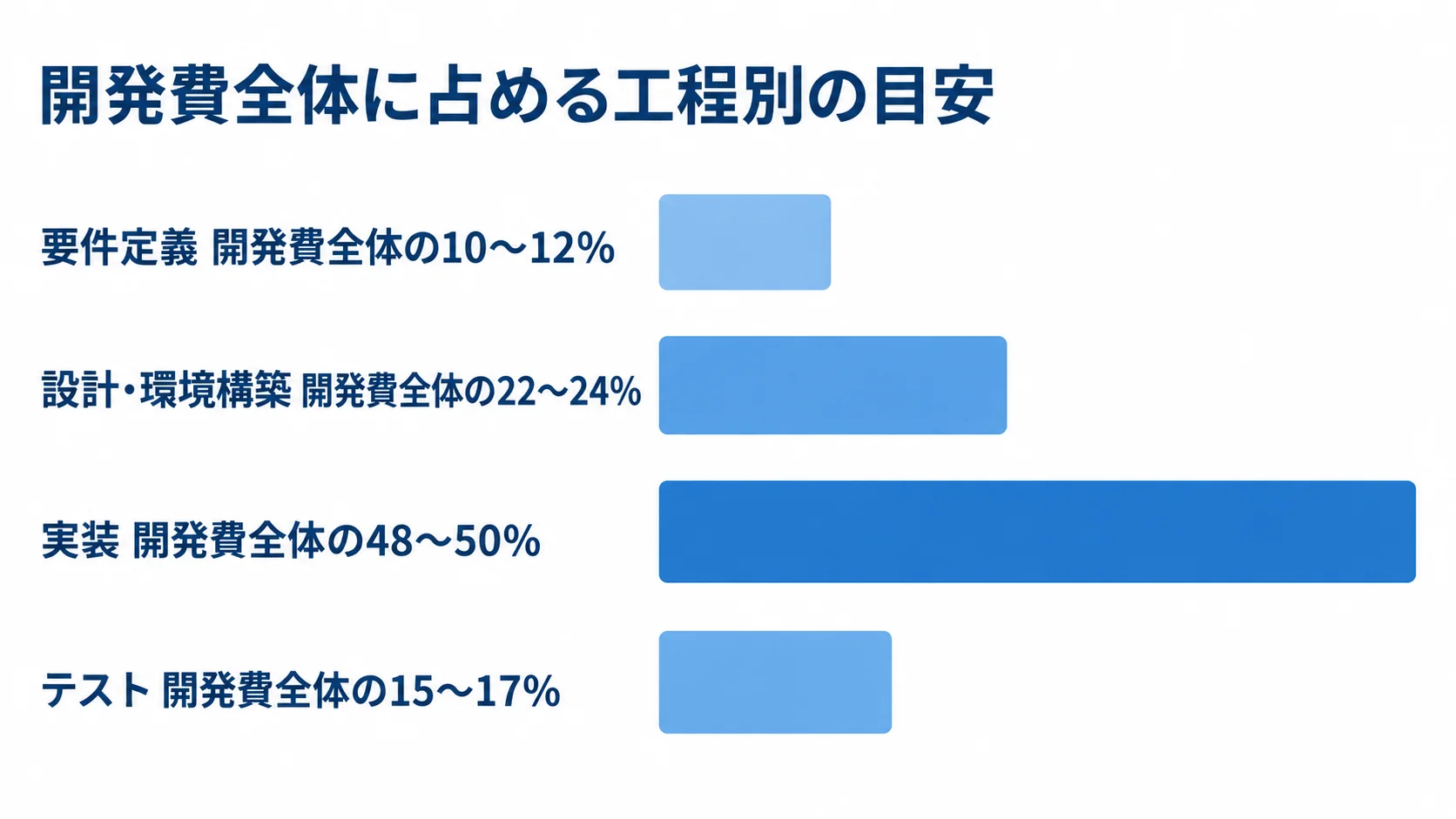

リサーチノートの類似案件の目安では、設計・環境構築が22〜24％、実装が48〜50％、テストが15〜17％程度です。
たとえば1,000万円の開発であれば、実装だけで約480万円〜500万円相当、テストで約150万円〜170万円相当という見方になりますが。
これは設備図面管理案件の確定価格ではなく、機能範囲と体制により変わる推定配分です。
見積書では、単体テスト、結合テスト、現場受入テスト、性能・障害時テストを分けて記載してもらいます。
移行・教育・保守運用を別費用として見積もります
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
見落とされやすいのが、既存データを使える状態にするための費用です。
紙図面のスキャン、OCR、図面番号・版・工種・建物・階・機器番号の属性付与、重複ファイルの整理、古いデータの廃棄判定、CADやBIMの変換は。対象枚数と品質によって工数が変わります。
移行費を一律に「初期費用込み」とせず、対象範囲、作業単価、サンプル検証、検収条件を明記します。
さらに、端末購入、通信費、バックアップ容量、監視、脆弱性対応、操作研修、マニュアル、問い合わせ窓口、機能追加が発生します。
個別開発の保守運用費は初期開発費の年15〜25％程度を目安にする方法があります。
たとえば初期費用が1,000万円なら、年150万円〜250万円程度が一つの試算になりますが、SaaSの月額利用料やクラウド従量課金とは別の考え方です。

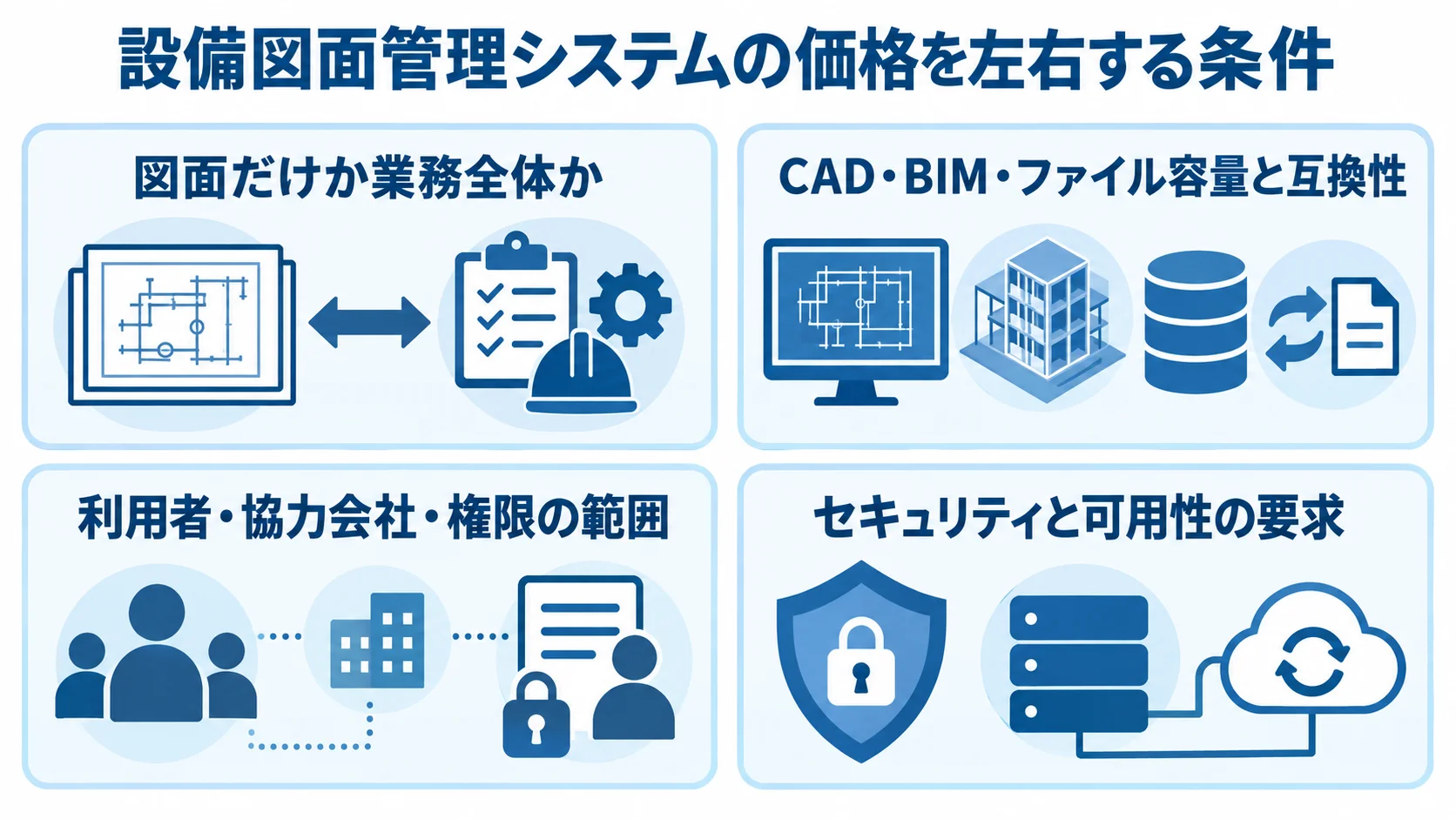

設備図面管理システムの価格が変動する要因は何ですか？
同じ「設備図面管理」でも、利用者数や図面量だけで費用が決まるわけではありません。
どの業務をシステムの責任範囲にするか、どのデータを正とするか、現場でどの程度リアルタイムに使うかによって、
必要な仕組みが変わります。
図面だけか業務全体かで費用が大きく変わります
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
図面の登録・検索・閲覧だけなら、標準SaaSを適用しやすいです。
一方で、図面を案件、建物、階、工種、部屋、機器番号と紐付け、施工写真、検査指摘、是正状況、竣工図、保全履歴まで連動させると、データモデルと画面が増えます。
見積・受注・原価・請求まで統合する場合は、図面の更新を案件の収益情報へ反映する設計も必要になるため、単なる文書管理より開発費が高くなります。
特に設備工事では、空調、衛生、電気、消防、給排水、プラントなどで図面の種類と確認手順が異なります。すべての工種を初期導入でカバーしようとすると、権限、帳票、マスタ、検査項目の調整が増えます。
まず代表的な工種と案件を選び、共通機能と工種固有機能を切り分けると、必要な開発範囲を絞れます。
CAD・BIM・ファイル容量と互換性が費用を左右します
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
PDFだけを保管するのか、DWG、DXF、JWWのまま表示・計測するのか、BIMモデルと2D図面を重ねて使うのかで、必要な技術が違います。
国土交通省の「建築設備工事設計図書作成基準（令和6年改定）」では、図面をCADで作成し、原則として1図面1ファイルとすることや。
電子納品運用への対応が示されています（出典: 国土交通省「建築設備工事設計図書作成基準」、2024年改定）。
公共案件や元請の指定がある場合は、この基準や案件固有の納品要件をRFPに書きます。
ブラウザでのCAD閲覧やBIM連携を追加すると、ファイル変換、ライセンス、3D表示性能、アクセス権、差分表示、端末性能の検証が必要です。
原本ファイルを保持し、閲覧用データを別に生成する方式なら、原本の改変を防ぎやすくなります。
ファイル容量が大きい場合は、保存容量だけでなく通信量、キャッシュ、オフライン同期、バックアップ世代数も費用に影響します。
利用者・協力会社・権限の範囲で運用費が変わります
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
現場監督だけが使うのか、設計者、事務所、発注者、協力会社、検査員、保全担当まで参加するのかで、アカウント、権限、通知、教育の設計が変わります。
協力会社ごとに見られる案件や図面を限定し、ダウンロード・印刷・外部共有を制御する場合は、役割ベースの権限と監査ログが必要です。
利用人数無制限の製品でも、モバイルライセンスやオプション、導入支援は別料金のことがあります。
現場の通信が不安定な場合は、オフライン閲覧、同期競合、端末紛失時のデータ削除、再接続後の更新順序まで検討します。
現場では最新版を確認したい一方、通信がない場所で古い図面を開いてしまうリスクもあるため、最終同期日時や版番号を画面に表示する設計が有効です。
このような非機能要件を後から追加すると、想定外のテスト工数が発生します。
セキュリティと可用性の要求も費用に反映されます
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
設備図面には、建物の構造、配管・配線、機器仕様、セキュリティ設備など、外部に流出させたくない情報が含まれる場合があります。
多要素認証、通信・保存時の暗号化、バックアップ、操作ログ、権限棚卸し、脆弱性診断、障害時の復旧目標、データ返却・削除の条件を決めると。クラウド費用や開発・運用費が増えることがあります。
IPAは、クラウド導入・運用に関するガイドラインを一元化した「クラウドセキュリティの歩き方」を公開し。
クラウドサービスの設定などに起因するインシデントに注意を促しています（出典: IPA「クラウドセキュリティの歩き方」、2025年2月公開）。
安価なサービスを選ぶことだけを目的にせず、自社の図面情報の機密性、元請の要求、公共案件の条件に合うセキュリティ水準を先に決めます。

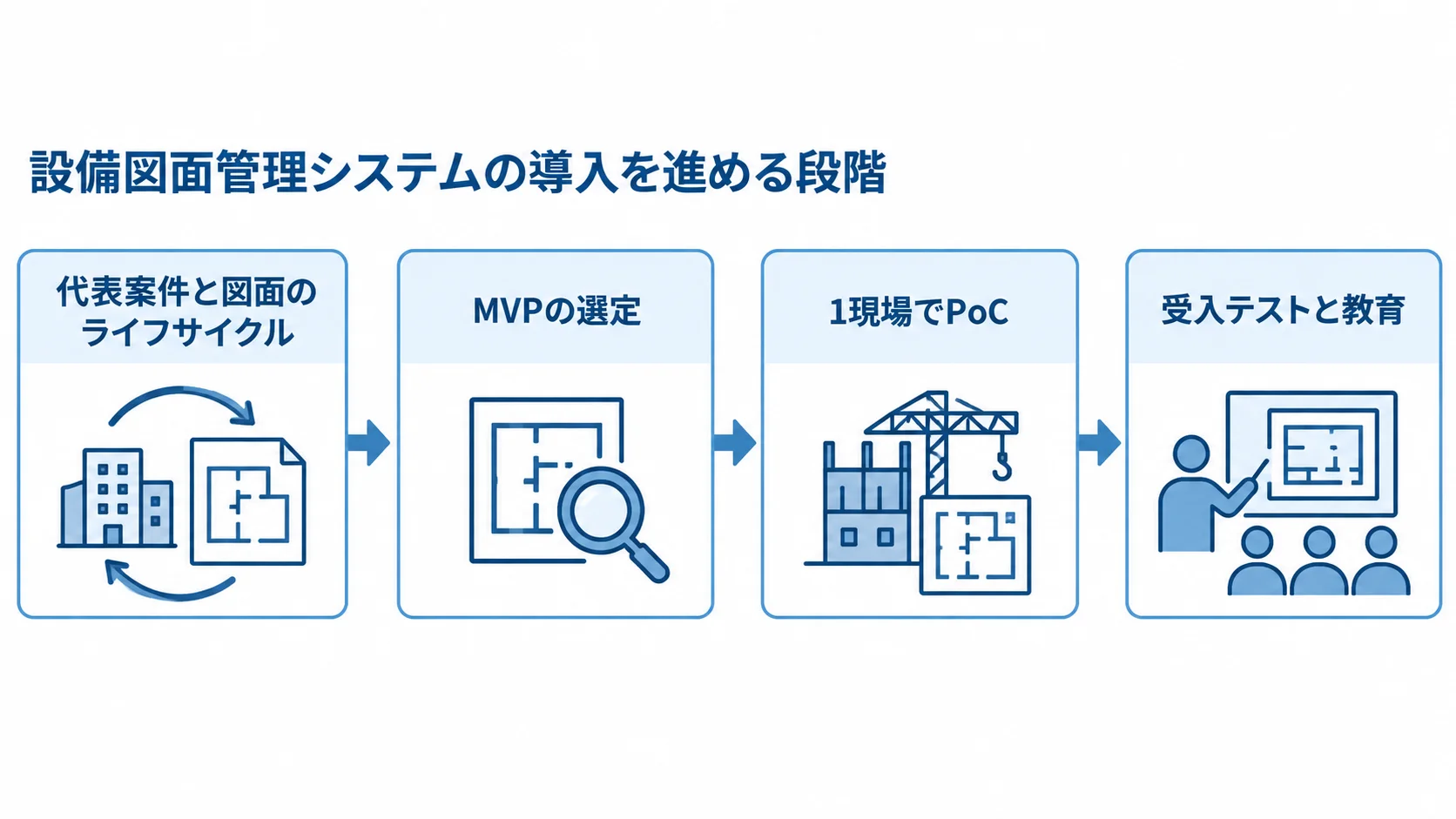

設備図面管理システムの開発期間と進め方は？
設備図面管理システムの導入期間は、既製クラウドなら即日〜数週間、設定・連携を含むパッケージなら数週間〜数か月、
小規模な半個別開発なら3〜6か月、中規模の個別開発なら6〜12か月程度が目安です。
データ移行、現場教育、協力会社の調整、公共案件の受入試験を含めると、開発そのものより導入準備に時間がかかる場合があります。
最初に代表案件と図面のライフサイクルを棚卸しします
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
最初の2〜4週間程度で、代表する1〜2案件を選びます。
設計図、施工図、承認図、申請図、系統図、機器表、仕様書、検査記録、工事写真、竣工図を洗い出し、誰が作成し、誰が承認し、どの版を現場へ渡し。いつ保全へ引き継ぐかを確認します。
ファイル形式、容量、更新頻度、図面番号、改訂理由、利用者、電子納品条件も記録します。
ここで「最新版が分からない」「写真が図面のどこに対応するか分からない」「是正完了が追えない」などの課題を、時間や件数で表現します。
図面を探す時間、印刷・回収する回数、検査帳票の作成時間、再施工や確認の件数を基準値にすると、導入後の効果と必要な費用を比較できます。
最初のMVPは図面・版・権限・写真・指摘に絞ります
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
初期リリースでは、案件・建物・階・工種の管理、PDF・CADファイルの登録、図面番号と版の検索、承認状態、旧版の利用防止、アクセス権、操作履歴。
図面上のコメント・ピン、写真の紐付け、変更通知を優先します。
これらは「最新版を現場で見る」「変更を説明できる」「指摘と写真をつなぐ」という中核価値に直結するためです。
一方、最初からBIMの高度な干渉チェック、全社ERP連携、AIによる図面検索、すべての工種の専用帳票を含めると、要件定義とテストが膨らみます。
まず1現場でPoCを行い、図面探し時間、検査記録作成時間、是正漏れ、現場と事務所の往復回数などを測定します。KPIが改善し、現場が継続利用できることを確認してから、対象工種や拠点を広げます。
受入テストと教育を含めてリリース計画を作ります
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
受入テストでは、現場で実際に使う端末、通信環境、図面の縮尺、ファイル容量、写真撮影、コメント通知、協力会社の権限、旧版表示、承認後の変更。竣工図の出力を確認します。
開発会社のテストだけでなく、現場監督や設計担当が自分の仕事を再現し、受入条件を満たすか判定することが重要です。教育費を抑えるために説明会を1回で終えると、現場で使われないことがあります。
現場の推進担当を決め、短い操作動画、図面登録のルール、版の命名規則、写真の付け方、問い合わせ方法を用意します。
導入後1〜3か月は利用状況と問い合わせを確認し、使われていない機能よりも、つまずいている基本操作を改善します。
設備図面管理システムのコストを最適化するポイント
コスト最適化は、機能を一律に削ることではありません。業務上の損失が大きい部分には投資し、
標準機能で代替できる部分や利用頻度の低い部分は後回しにする考え方が適しています。
初期費用だけでなく、5年間の利用料、データ移行、教育、保守、端末、容量追加まで含む総保有コストで比べます。
標準機能を先に評価し、個別開発を限定します
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
複数のSaaSやパッケージを同じ要件表で比較し、標準機能、設定で対応できる機能、追加オプション、API連携、個別開発に分けます。
図面の登録・版管理・写真・指摘・帳票が標準で使えるなら、そこを個別に作る理由は小さくなります。
独自の業務ルールが競争力や品質に直結する承認、設備台帳、原価連携だけを個別開発にする構成は、費用と柔軟性のバランスを取りやすいです。
ただし、標準機能に合わせるために現場の重要な作業を無理に変更してはいけません。
たとえば検査記録を紙へ戻す、版番号を人が別管理する、写真と図面を後から手作業で照合する運用になれば、安く導入しても効果が出ません。
Fit to Standardを採用する範囲と、譲れない業務要件を分けて合意します。
段階導入と移行対象の絞り込みで初期費用を抑えます
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
全社の過去図面を一度に移行するより、進行中の代表案件と、今後も参照頻度が高い竣工図から始めます。過去データは保管場所と検索方法を決めたうえで、必要になった案件だけ移行する方法もあります。
移行対象を絞る際は、枚数だけでなく、旧版の混在、属性の欠落、重複、機密性、現場での利用頻度を評価します。
第1段階は図面・版・権限・写真・指摘、第2段階は検査・是正・竣工図、第3段階は見積・原価・保全・BIM連携というように分けると、各段階で効果を確認できます。
段階導入では、後から連携できるID体系、案件番号、機器番号、API、データ出力仕様を最初に定めます。短期的な費用だけを優先して閉じたデータ構造にすると、後の連携費用が増えるためです。
削減効果と導入費用を同じ指標で検証します
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
ベンダーが示す導入効果は、自社の条件で再現するとは限りません。
たとえばスパイダープラスの空調衛生設備業向けページでは、顧客ヒアリングに基づく推計として、各工程で月50時間以上。
月15万円以上の削減効果を紹介しています（出典: スパイダープラス「空調衛生設備業」、2026年8月確認）。
これは参考値として有用ですが、自社の現場数、人数、図面量、単価、現行作業時間を使って再計算します。
自社のKPIは、図面検索の平均時間、最新版を開けた割合、現場と事務所の移動回数、検査帳票の作成時間、写真の整理時間、是正漏れ件数。協力会社からの問い合わせ件数などが使いやすいです。
導入前の基準値と、1か月後、3か月後、6か月後の値を比較し、年間削減額と初期・運用費を並べます。効果が見えない機能は、追加開発を止める判断材料にもなります。
設備図面管理システムの見積もりを取る際のポイント
見積もりを比較するには、各社に同じ情報を渡すことが前提です。「図面を管理したい」
という相談だけでは、各社が異なる前提で機能と費用を算出するため、価格差の理由が分かりません。
RFPや要件メモに、対象業務、図面の種類、利用者、現場数、既存システム、データ量、
納期、予算、必須条件を記載します。
RFPには機能だけでなくデータと運用条件を記載します
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
機能要件には、案件・建物・階・工種・部屋・機器の階層管理、PDF・DWG・DXF・JWWの登録と閲覧、図面番号・版・発行日・承認状態の検索。
改訂前後の比較、旧版の誤使用防止、権限、操作ログ、図面へのピン・手書き・コメント、写真、検査、是正、帳票、電子納品を含めます。
非機能要件には、スマートフォン・タブレット対応、オフライン、同期、表示速度、容量、バックアップ、復旧時間、MFA、データ返却を記載します。
さらに、サンプル図面を数種類渡し、登録、検索、版更新、承認、現場閲覧、写真紐付け、出力までのデモを依頼します。
画面の見た目だけでなく、容量の大きいCAD、同時更新、通信断、協力会社の権限、竣工後の検索が実務で成立するかを確認します。
データ移行のサンプル検証を有償で実施する場合もありますが、本開発の手戻りを減らす費用として評価できます。
見積書は工程・前提・別途費用をそろえて比較します
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
比較する項目は、要件定義、設計、環境構築、実装、テスト、移行、教育、リリース、保守運用、追加開発です。それぞれの工数、人月単価、担当体制、納品物、検収条件、想定期間を確認します。
リサーチノートの2026年目安では、PMが月90万円〜150万円、SEが月65万円〜110万円、PGが月50万円〜90万円。テスターが月45万円〜80万円程度です。
これは市場全体の一律料金ではなく、地域、契約形態、専門性、内製・再委託の有無で変動する参考レンジです。
クラウド利用料、ストレージ、CAD変換、モバイルライセンス、API利用、端末、通信、スキャン、データクレンジング、脆弱性診断、導入支援。保守時間外対応などが「別途」になっていないかも確認します。
安い初期見積もりの後に、移行・教育・容量追加が積み上がるケースがあるため、初年度と5年間の総額を分けて提示してもらうと判断しやすいです。
開発会社は設備業務とデータ移行の経験を確認します
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
候補会社には、設備工事、建設現場、文書・図面管理、CAD・BIM、基幹連携のどこに実績があるかを確認します。
実在する導入事例があっても、自社と同じ規模・工種・元請条件でなければ、そのまま費用や効果を当てはめません。
担当者が現場に行き、図面を開くまでの手順、協力会社とのやり取り、検査や竣工図の作成を理解しているかを見ます。
提案時には、標準機能で対応する範囲、設定で対応する範囲、追加開発する範囲、将来対応に分けてもらいます。
要件変更の管理方法、再委託の条件、障害対応の窓口、データの所有権、解約時のエクスポート、保守終了時の移行支援も契約前に確認します。
価格だけでなく、運用開始後に誰が図面の品質と権限を管理するかまで含めて選定します。
設備図面管理システムのよくある質問
設備工事業向け設備図面管理システムの費用を検討する際は、初期費用だけでなく、図面データの品質、
現場での利用、協力会社の参加、保守とセキュリティを一緒に確認します。ここでは、見積もり前によく寄せられる質問に回答します。
設備図面管理システムはSaaSと個別開発のどちらが安いですか？
短期間で図面共有を始めるなら、初期費用と利用料を予測しやすいSaaSが安くなりやすいです。
自社独自の承認、設備台帳、既存の見積・原価・会計との連携が不可欠なら、個別開発の方が運用に合う可能性があります。
ただし、SaaSのオプションやデータ移行費、個別開発の保守費まで含めて、初年度と複数年の総額で比較する必要があります。
DWG・DXF・JWWやPDFを同じシステムで管理できますか？
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
管理できるかどうかは製品や構成によります。
登録だけなら多くのサービスで対応できますが、ブラウザ上での表示、計測、差分比較、注記、オフライン閲覧、BIMとの重ね合わせまで求めると、対応形式。変換方法、ライセンス、端末性能の確認が必要です。
実際の図面ファイルを使ったデモと、電子納品・元請指定の形式での出力テストを行ってから判断します。
紙図面や共有フォルダのデータ移行にはいくらかかりますか？
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
一律の価格はなく、図面枚数、紙の状態、スキャン解像度、OCRの必要性、属性付与、重複整理、CAD変換、検収基準で変わります。
数百枚の整理で済むのか、数万枚の過去図面を検索可能にするのかで工数は大きく異なります。
まず対象図面のサンプルを用意し、スキャン、属性登録、検索、閲覧、版判定までの作業時間を計測してから、全体へ拡張する見積もりにします。
導入後の保守費用はどのくらい見込めばよいですか？
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
個別開発では初期開発費の年15〜25％程度を保守運用費の目安にする方法がありますが、契約内容によって変わります。
障害対応だけでなく、OS・ブラウザ更新、クラウド・ライブラリ更新、脆弱性対応、バックアップ確認、問い合わせ、軽微な改修、アカウント管理を含むかを確認します。
SaaSでは月額・年額の利用料に含まれる範囲と、オプション・容量追加・導入指導の料金を分けて確認します。
まとめ
設備工事業向け設備図面管理システムの費用は、既製クラウドなら初期0万円〜60万円程度、
公開価格の一例では年額数万円から利用できます。図面・版・権限・写真・指摘を自社向けに作る半個別開発は300万円〜1,000万円程度、
CAD・BIM、協力会社ポータル、基幹連携、竣工後保全まで含める個別開発は1,000万円〜5,000万円以上が推定レンジです。
これらは機能、データ量、利用者、連携、セキュリティ、移行、保守によって変わる目安です。
安い方式ではなく必要な業務範囲から選びます
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
まず、図面共有を始めたいのか、図面を軸に施工・検査・竣工・保全までつなぎたいのかを決めます。
次に代表案件を棚卸しし、MVPを図面・版・権限・写真・指摘に絞り、段階的に検査、竣工図、原価、BIM、保全へ広げます。
標準機能で対応できる部分と個別開発が必要な部分を分けることが、費用と現場適合性を両立する近道です。
同じ条件のRFPで複数社を比較し、導入後のKPIまで決めます
- 確認対象：この見出しで扱う範囲と前提を整理します。
- 比較の観点：初期・継続・追加の要素を分けて確認します。
- 判断の基準：自社の要件と運用体制に照らして検討します。
見積もりでは、初期費用だけでなく、データ移行、教育、端末、容量、保守、セキュリティ、解約時のデータ返却を含む総額を確認します。
図面探し時間、最新版の利用率、検査帳票作成時間、是正漏れ、問い合わせ件数などのKPIを導入前に記録し、費用に見合う効果が出ているかを検証します。
設備図面を単なるファイル置き場にせず、設備資産のライフサイクルを支えるデータ基盤として設計することが、長期的なコスト最適化につながります。
▼全体ガイドの記事
・設備工事業向け設備図面管理システム開発の完全ガイド
会社紹介
株式会社riplaでは、お客様の事業・ユーザー・業務に最適化したオーダーメイド型システムを、構想策定・要件定義から開発・改善まで一気通貫で支援。事業会社でIT・DXを経験したプロフェッショナルによる高い要件定義力・システム設計力を活かし、事業成果の最大化に伴走します。
また、当社独自の開発テンプレート「Boxシリーズ」による標準機能の高速開発と、AI駆動開発の独自フレームワーク「GoDD」による独自機能のAI実装を組み合わせることで、低コスト・短期間で開発を実現いたします。
もし、システム開発やプロダクト開発に関するご要望がございましたら、お気軽にお問い合わせください。
・サービス概要資料のURLはこちら >>>
・お問合せページのURLはこちら >>>
・お役立ち資料のURLはこちら >>>
株式会社ripla 代表取締役CEOとして、システムパッケージ活用、システム開発、データ分析、生成AI活用、SaaS開発、アプリ開発、EC構築など、幅広い領域で企業のDX推進と事業成長を支援している。事業会社でIT・DXを経験したプロフェッショナルが集う株式会社riplaにおいて、お客様の事業・ユーザー・業務に最適化したオーダーメイド型システムを構想策定・要件定義から開発・改善まで一気通貫で支援し、単なるシステム納品にとどまらず、クライアントと同じ目線で事業成果の最大化に向けた伴走支援を行う。早稲田大学卒業後、ラクスル株式会社、LINEヤフー株式会社にて事業開発やDX推進などに従事した後、株式会社riplaを創業。
