設備工事業向け設備図面管理システム開発の完全ガイド

設備工事業向け設備図面管理システムは、設計図・施工図・竣工図と工事写真、検査、是正、保全情報を案件単位でつなぎ、常に正しい図面を現場で確認できる業務基盤です。

空調・衛生・電気・消防・給排水などの設備工事では、図面の更新と関係者への共有が何度も発生します。紙、共有フォルダ、個人パソコン、表計算ソフトに情報が分散していると、旧版の使用、伝達漏れ、再施工、竣工図の作成遅れが起きやすくなります。本記事では、設備工事業向け設備図面管理システムの全体像、種類、必要機能、導入の進め方、2026年時点の費用相場、開発会社・サービスの選び方、FAQまでを一気通貫で解説します。

設備工事業向け設備図面管理システムとは何ですか？

設備工事業向け設備図面管理システムは、図面ファイルを保管するだけの場所ではありません。案件、建物、階、部屋、設備種別、機器番号などの情報を図面に付与し、版、発行日、承認状態、作成者、変更内容を追跡できるようにする仕組みです。図面上のピンやコメントに写真、検査結果、是正指示を紐づけられると、現場で起きたことを事務所や設計担当者へ速やかに伝えられます。

目的は「最新版を探す時間」と手戻りを減らすことです

設備工事の図面は、設計段階の系統図、施工図、承認図、変更図、完成図などに分かれ、工事の進行に合わせて更新されます。ファイル名だけで版を判断すると、似た図面を誤って使う危険があります。システム上で最新版、旧版、承認待ち、差し戻し済みを状態として管理すれば、現場担当者は確認すべき図面を判断しやすくなります。結果として、図面を探す電話やメール、現場から事務所へ確認に戻る時間、旧版による施工ミスを抑えられます。

図面を設備資産のデジタル台帳として育てます

導入効果を大きくするには、図面だけで運用を終えないことが重要です。設備番号や系統、設置場所をキーにして、施工中の写真、試運転記録、検査指摘、是正完了、竣工図、引渡し資料、点検履歴までつなげると、工事後の保全にも利用できます。設計・施工・検査・引渡しの各段階で同じ設備情報を引き継げるため、竣工後に紙資料を探し直したり、担当者の記憶に頼って機器の履歴を調べたりする負担を減らせます。

なぜ設備工事業で図面管理を見直す必要がありますか？

見直しの理由は、図面の枚数が多いからだけではありません。複数の工種が同じ建物や区画を扱い、元請、専門工事会社、協力会社、設計者、監理者が異なるタイミングで情報を更新するため、データの責任所在が曖昧になりやすいからです。紙や個別の共有では、情報が届いたか、承認されたか、どの変更が現場へ反映されたかを後から説明しにくくなります。

紙・共有フォルダ・表計算ソフトの分散が起点になります

よくある状態は、設計担当者のパソコンにCAD原本があり、現場にはPDFが送られ、変更内容はメール本文や電話で伝えられ、写真は別のフォルダに保存されるという分散です。この方法では、図面と写真を同じ場所で確認できず、写真の撮影位置や対象機器が分からなくなります。また、協力会社ごとに閲覧範囲を変えたい場合も、共有フォルダの権限設定だけでは細かな制御が難しくなります。

導入効果は探す時間と品質の指標で測定します

効果測定では、「便利になった」という感想だけでなく、図面を探している時間、最新版を確認するまでの時間、検査記録を作成する時間、是正の未完了件数、旧版を使った件数、現場と事務所の往復回数を導入前後で比較します。たとえば代表的な1案件で、図面検索にかかる時間を1週間記録し、導入後の同じ条件と比べます。数値の基準があると、機能追加や利用範囲を広げる判断も行いやすくなります。

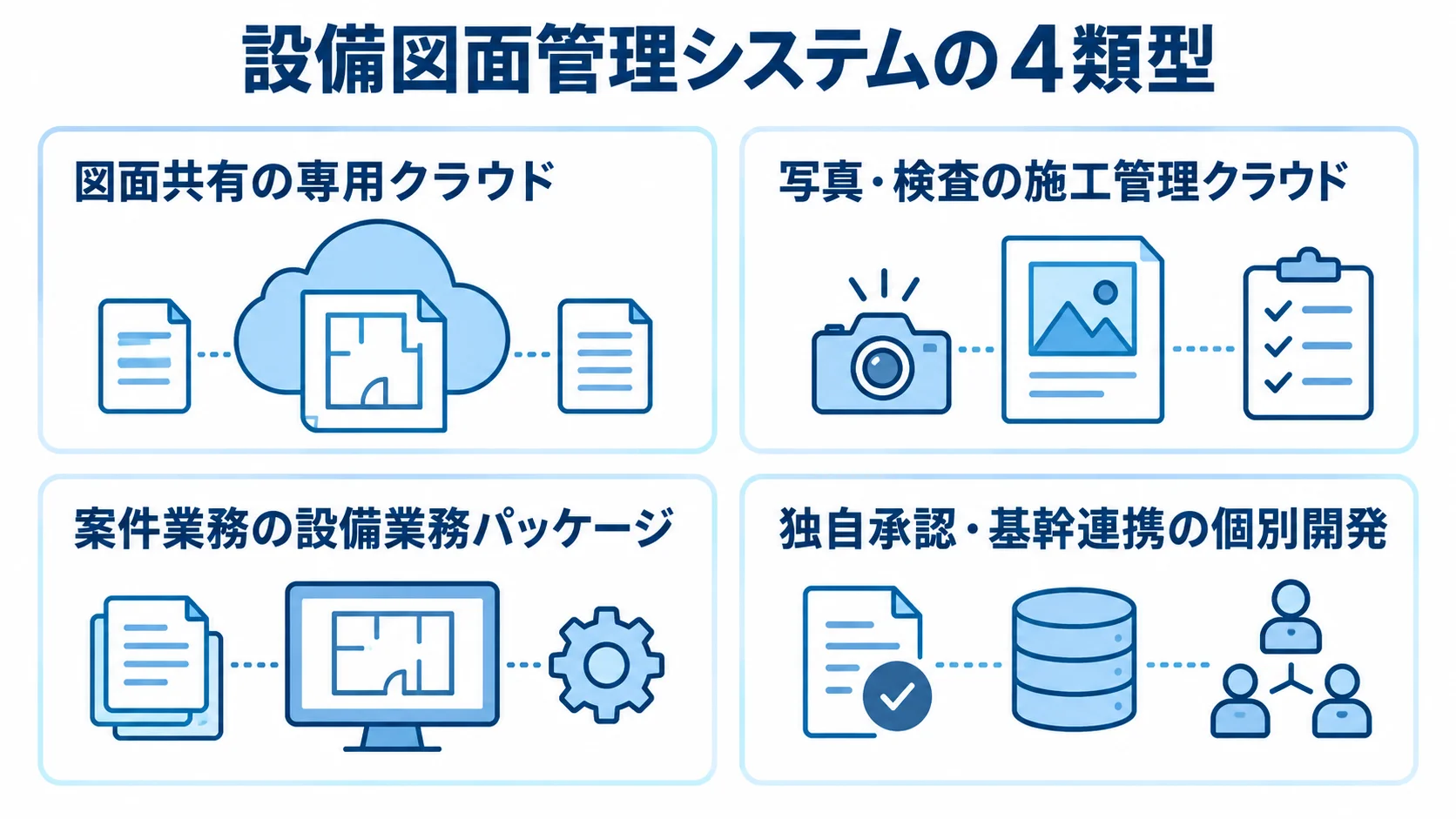

設備工事業向け設備図面管理システムにはどのような種類がありますか？

方式は、図面の共有を始めたいのか、設備工事の案件業務全体を統合したいのか、独自の承認や基幹連携まで必要なのかで選びます。図面を扱えるという一点だけで比較すると、導入後に機能不足や過剰投資が起きます。次の4類型を、対象範囲と利用者の違いで切り分けてください。

図面管理専用のクラウドサービス

図面の登録、版管理、検索、閲覧、コメント、写真紐付けを短期間で始めたい場合は、図面管理専用のクラウドサービスが候補になります。初期費用や月額費用を抑えやすく、1現場から試しやすい一方、見積、原価、受発注、保守台帳などは別の仕組みになることがあります。協力会社を招待する場合の料金、保存容量、オフライン利用、データの返却条件を先に確認してください。

施工管理クラウドに図面機能を組み合わせる方式

施工管理クラウドは、図面を中心に写真、検査、指摘、工程、報告書、承認をつなげたい会社に適しています。図面上のピンから是正状況を追い、協力会社への指示や完了確認を同じ画面で管理できる構成です。図面だけを精密に扱う機能、たとえばCADの直接計測や複雑な差分比較は、サービスによって差があるため、実際のデータでデモを行うことが重要です。

設備業向けの業務パッケージ

設備業務向けのパッケージは、案件、見積、受注、施工、完工、引渡し、アフター、原価や収支を案件番号でまとめたい場合に向いています。図面を単独で管理するより、設備台帳や工事履歴を業務の流れに組み込みやすいことが利点です。既存の会計、販売管理、CADとの連携方法や、図面の版管理・現場閲覧が標準機能に含まれるかは製品ごとに異なります。

個別開発とハイブリッド構成

独自の承認経路、元請ごとの帳票、複数拠点の権限、既存の工事台帳や会計との連携が競争力に直結する場合は、個別開発を検討します。ただし、すべてを一から作る必要はありません。図面・写真共有はクラウド、設備業務はパッケージ、固有のワークフローや基幹連携だけをAPIや個別開発で補うハイブリッド構成にすると、導入スピードと自社適合性のバランスを取りやすくなります。

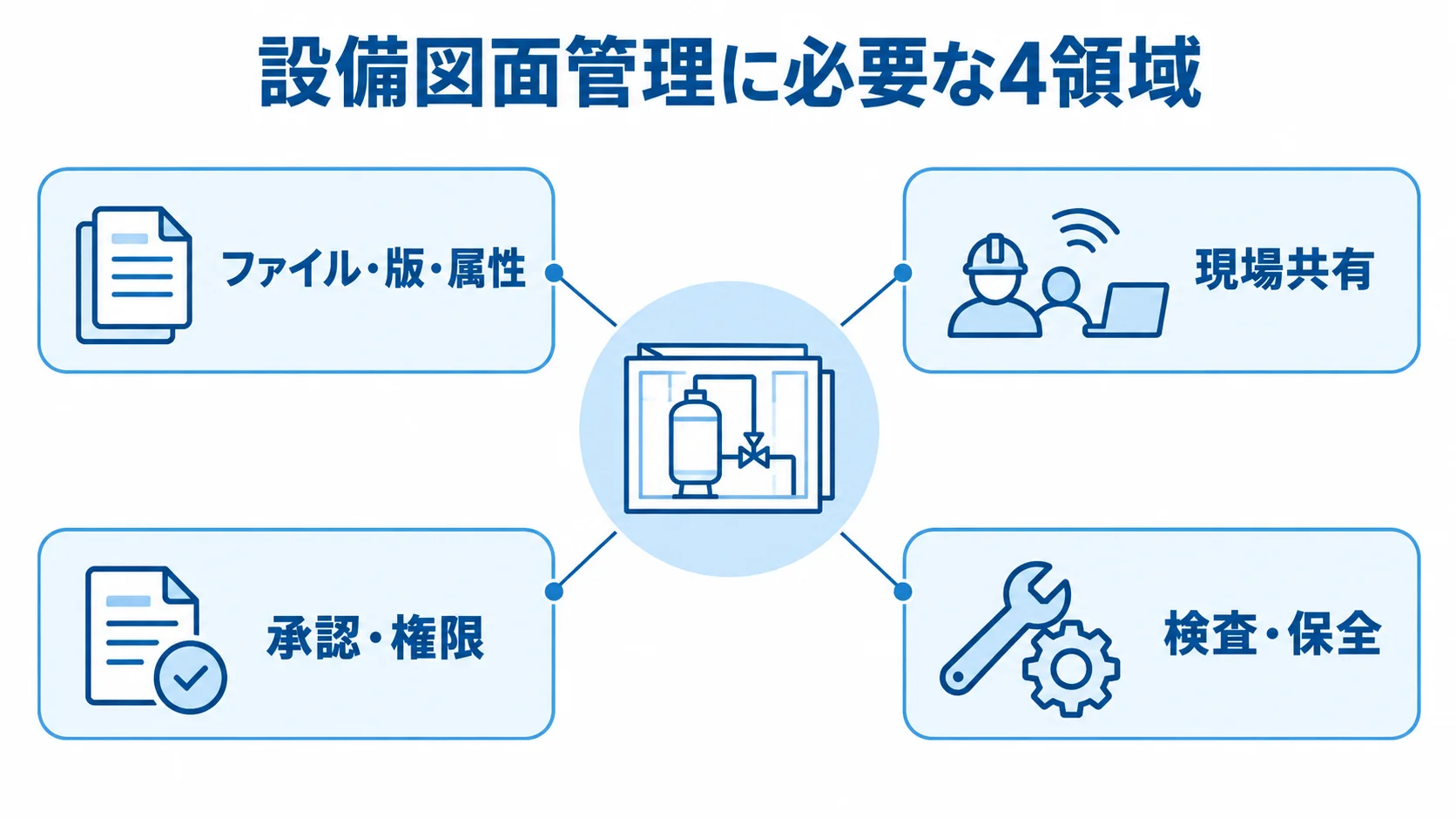

設備図面管理に必要な機能は何ですか？

必要機能は、単に「PDFをアップロードできるか」では判断できません。図面の原本を守りながら、現場で見やすく、変更を承認し、写真や検査結果を後からたどれることが重要です。次の4領域を必須機能として整理すると、サービス比較やRFPの抜け漏れを減らせます。

ファイル・版・属性を正確に管理する機能

PDFに加えて、DWG、DXF、JWWなど自社で使うCAD形式を登録できるかを確認します。原本ファイルを保存し、閲覧用の変換データを別に持てる構成なら、原本の改変を防ぎやすくなります。図面番号、工種、建物、階、部屋、機器番号、版、発行日、承認状態、作成者を属性として持たせ、キーワードや条件で検索できると、ファイル名に頼らず目的の図面を見つけられます。改訂前後の比較、旧版への警告、最新版の通知も重要です。

現場で図面と写真を同時に扱う機能

タブレットやスマートフォンでの拡大・縮小、図面の一部分や断面図の切り出し、距離・面積の計測、図面上のピン・手書き・コメント、写真の撮影位置の記録があると、現場確認が効率化します。通信が不安定な地下や設備機械室でも使うなら、オフライン閲覧、入力、復帰後の同期が必須です。端末の画面サイズ、屋外での視認性、片手操作、写真アップロードの速度も、実際の現場で確認してください。

承認・権限・操作履歴を残す機能

設計者、現場監督、職長、協力会社、監理者、保全担当者では、見られる情報と操作できる範囲が異なります。会社、案件、建物、階、工種、フォルダ、役割などの単位で権限を設定し、閲覧、登録、編集、承認、ダウンロード、印刷を分けられると安全です。誰がいつ登録・変更・承認・閲覧したかのログ、承認期限、差し戻し理由、通知履歴を残せると、監査やトラブル対応でも事実を確認できます。

検査・是正・竣工・保全へつなぐ機能

検査箇所にピンを立て、指摘内容、写真、担当者、期限、是正後の写真、承認結果を一連の記録にできると、未完了のまま引き渡すリスクを抑えられます。竣工時には、承認済みの完成図、機器表、試験成績書、保証書、取扱説明書を設備番号や部屋番号で検索できる状態にします。さらに点検周期、交換部品、過去の不具合を紐づければ、施工データを保全データへ引き継げます。

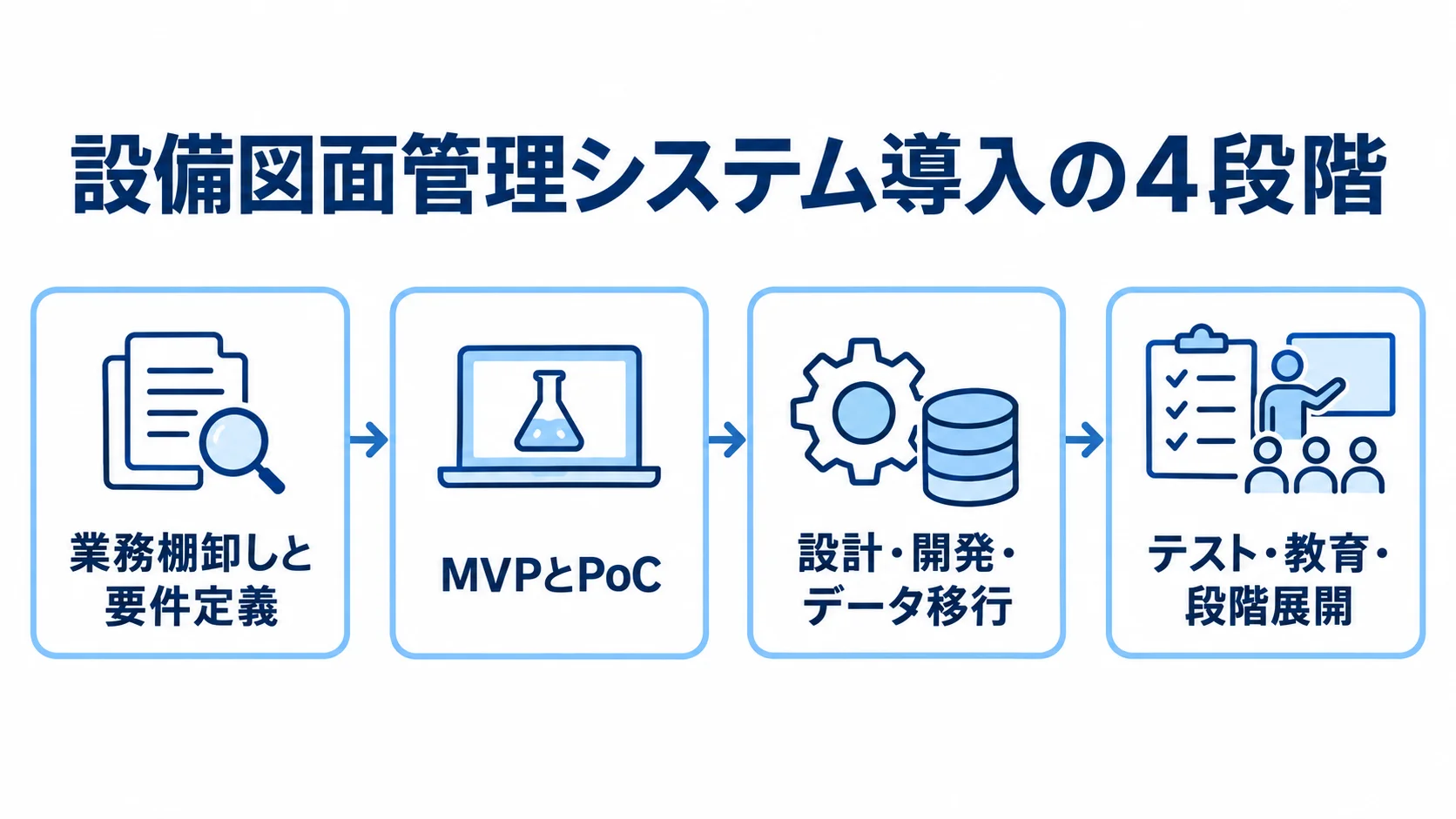

設備図面管理システムの導入・開発はどのように進めますか？

導入は、ツールを契約して全図面を一度に移す作業ではありません。業務の流れとデータの責任者を整理し、代表案件で小さく試し、効果と課題を確認してから対象を広げます。特に現場で使う仕組みは、機能の多さよりも、登録ルールが守られ、必要な情報に数回の操作で到達できることが成否を左右します。

1. 業務棚卸しと要件定義を行います

まず、代表的な1〜2案件を選び、設計図、施工図、承認図、変更図、竣工図、写真、検査記録がどこにあり、誰が更新し、誰が承認するかを洗い出します。図面の種類とファイル形式、1案件あたりの容量、改訂頻度、同時利用者、協力会社の数、現場の通信環境、既存のCAD・工事台帳・会計との連携、電子納品や元請指定様式を一覧にします。MUSTとWANTを分け、最初から全機能を要求しないことが大切です。

2. MVPとPoCで現場適合性を確かめます

最初のMVPは、図面登録、版管理、検索、権限、コメント、写真紐付け、変更通知に絞ると検証しやすくなります。代表案件の実データを使い、設計担当者が登録し、現場担当者が閲覧し、協力会社が必要な範囲だけ確認し、管理者が承認する流れを試します。評価指標には、図面検索時間、最新版到達率、写真と図面の紐付け率、検査記録作成時間、是正漏れ件数、問い合わせ件数を設定します。

3. 設計・開発・データ移行を進めます

個別開発では、画面や帳票だけでなく、データモデルを先に決めます。案件、建物、階、部屋、設備、図面、版、注記、写真、検査、是正、承認をどのIDで結ぶかを定義し、原本と派生データを分けます。紙図面のスキャン、ファイル名の統一、属性の付与、重複や旧版の判定には想定以上の工数がかかります。移行対象、除外対象、旧資料の保管方法、移行後のサンプル検査を契約と計画に明記してください。

4. テスト・教育・段階展開を行います

テストでは、正常系だけでなく、旧版を開いた場合、承認前に現場へ共有した場合、通信が切れた場合、同じ図面を複数人が更新した場合、協力会社のアカウントを停止した場合、退職者の権限を削除した場合も確認します。操作説明は管理者向けと現場向けに分け、1枚の登録ルールと短い動画を用意します。最初は1現場または1工種で運用し、2〜4週間の結果を振り返ってから他の現場へ広げると、混乱を抑えられます。

設備図面管理システムの費用相場はいくらですか？

費用は、既製クラウドなら初期0〜60万円程度、月額は1ユーザーあたり数百〜数千円が目安です。パッケージへの設定や連携を加えると数十万〜数百万円、半個別開発は300万〜1,000万円程度、中規模の個別開発は1,000万〜5,000万円程度、大規模な全社基盤は5,000万円〜1億円以上になることがあります（出典: 設備工事業向け業務システムの公開情報・類似案件比較、2026年）。個別開発の金額は公開価格ではなく、類似する業務システムの工数から算出した推定レンジです。

▶ 詳細はこちら：設備工事業向け設備図面管理システム開発の見積相場や費用/コスト/値段について

開発費は人件費と工程で決まります

個別開発では、要件定義、設計、実装、テスト、移行、教育、保守の工数が費用の中心です。2026年時点の類似案件の積算目安では、PMが月90万〜150万円、SEが月65万〜110万円、プログラマーが月50万〜90万円、テスターが月45万〜80万円程度です（出典: 類似業務システムの積算目安、2026年）。工程配分は、要件定義が全体の10〜12%、設計・環境構築が22〜24%、実装が48〜50%、テストが15〜17%程度となることがあります。これらは業務範囲、地域、契約形態、求める品質で変わる推定値です。

移行・教育・保守を含めた総額で比較します

見積書では、初期開発費だけでなく、紙図面のスキャン、属性入力、CADやBIMの変換、ストレージ追加、端末、通信、バックアップ、セキュリティ診断、利用者教育、サポート、API利用料を確認します。リリース後の保守運用は初期開発費の年15〜25%程度が目安ですが、機能追加やOS変更への対応が含まれるかは契約次第です。3年間の利用人数、案件数、容量、外部連携を前提に、初期費用とランニング費用の合計で比較してください。

費用を抑えるには段階導入と標準機能の活用が有効です

最初から全社の図面、保全、原価、会計を一つにまとめると、要件と移行の難度が上がります。まずは図面の版管理と現場共有、次に写真・検査・是正、最後に竣工・保全・基幹連携という順で段階を分けると、投資判断を途中で見直せます。標準機能に合わせられる業務は運用を変え、差別化につながる承認や設備台帳だけを追加する方法が、費用と保守負担のバランスを取りやすいです。

開発会社・サービスの選び方で確認すべきことは何ですか？

選定では、機能の数やデモ画面の印象だけでなく、設備工事の業務を理解して要件を整理できるか、現場の導入とデータ移行を支援できるか、運用開始後も改善できるかを見ます。図面専用、施工管理、設備業務パッケージ、個別開発では得意領域が異なるため、同じRFPを複数の候補へ渡し、回答の具体性と前提条件を比較してください。

設備工事の現場と図面形式への適合性を確認します

候補には、空調・衛生・電気・消防・給排水・プラントのどの工種に対応してきたかを質問します。実際のDWG、DXF、JWW、PDFを持ち込み、表示、縮尺、文字、レイヤー、計測、印刷、差分比較が正しく行えるかを確認します。図面上のコメントや写真が、どの版に対するものかを追跡できることも重要です。BIMや3Dモデルを扱う場合は、2D図面との位置合わせ、変換後の属性、原本データの保管方法まで確認してください。

要件定義・移行・定着支援の体制を確認します

担当者の専門性だけでなく、要件定義、画面設計、データ移行、テスト、教育、稼働後の問い合わせを誰が担当するかを確認します。現場の代表者を交えたワークショップがあるか、移行データの品質を誰が検査するか、障害時の連絡窓口と復旧目標は何か、担当者が変わった場合に引き継ぎが行われるかも確認します。導入支援が開発担当者の善意に依存していないことが、長期運用の条件です。

セキュリティと契約終了時の条件を確認します

確認項目は、MFA、SSO、会社・案件・役割ごとの権限、通信と保存時の暗号化、操作ログ、バックアップ、障害時の復旧時間、脆弱性対応、委託先やデータ保管場所です。2026年7月更新のIPA「中小企業の情報セキュリティ対策ガイドライン第4.0版」は、経営者向けと実践向けの構成で、クラウドサービスの安全利用やバックアップを含む対策を示しています。契約前に同ガイドラインを確認し、自社の最低要件を質問票にしてください。

RFPで同じ条件を提示して比較します

RFPには、対象工種、案件数、利用者の役割、図面形式、容量、版管理、承認経路、写真・検査・是正、オフライン、電子納品、既存システム連携、データ移行、教育、SLA、保守範囲を記載します。見積比較では、標準機能、設定、追加開発、初期移行、月額、容量追加、端末、教育、保守を分けて表示してもらいます。安価な提案でも、重要な要件が「将来対応」や別見積に隠れていないかを確認してください。

▶ 詳細はこちら：設備工事業向け設備図面管理システム開発でおすすめの開発会社/ベンダー6選と選び方

▶ 詳細はこちら：設備工事業向け設備図面管理システム開発の進め方/やり方/流れや方法/手法/工程/手順

▶ 詳細はこちら：設備工事業向け設備図面管理システム開発の発注/外注/依頼/委託方法について

導入に失敗しないための運用と最新動向

導入後に使われなくなる原因は、システムの性能よりも、登録ルールと責任者が曖昧なことです。図面の命名規則、版の付け方、承認者、公開タイミング、旧版の扱い、写真の必須項目、退職・異動時の権限変更を業務ルールとして決めます。月1回は未承認図面、重複ファイル、期限超過の是正、利用されていないアカウントを確認してください。

公共案件では基準と電子納品の最新版を確認します

公共案件や元請の指定がある工事では、図面の名称、記号、縮尺、CAD作図、提出形式、保存期間などの条件を確認します。国土交通省は2025年3月27日に、電気設備工事編と機械設備工事編を含む「公共建築工事標準仕様書令和7年版」などを制定し、2025年4月1日から官庁営繕工事へ適用しています（出典: 国土交通省「公共建築工事標準仕様書令和7年版等を制定しました」、2025年）。また、「建築設備工事設計図書作成基準」は令和6年改定・令和7年版が2025年3月に刊行されています（出典: 国立国会図書館書誌、2025年）。案件ごとの特記仕様書が優先される場合があるため、システムの標準設定だけで判断しないことが大切です。

CAD・BIM・AIは原本管理と人の確認を前提に使います

近年は、CADを直接読み込んで計測したり、2D図面と3Dモデルを重ねたり、図面から設備や部材の情報を抽出したりする機能が広がっています。これらは確認の速度を高めますが、変換時の縮尺、欠落した属性、読み取り誤りを完全にはなくせません。原本ファイルを保存し、変換後のデータがどの原本・版に由来するかを記録し、重要な施工判断や納品判断は人が承認する設計にしてください。AIを使う場合は、学習利用の有無、入力データの保存期間、出力の検証責任も確認します。

設備工事業向け設備図面管理システムのよくある質問

最後に、導入前によく寄せられる疑問へ回答します。自社の工種、案件規模、図面形式、通信環境、協力会社の運用に照らして、必要な確認項目を具体化してください。

小規模な設備工事会社でも導入できますか？

導入できます。最初から全社の業務を変えるのではなく、図面登録、版管理、写真共有、検査記録など、効果を測りやすい範囲を1現場で始める方法が適しています。利用者数、案件数、容量、協力会社の招待条件を確認し、現場で使う人が迷わない登録ルールを先に決めることが成功のポイントです。

DWG・DXF・JWW・PDFをすべて扱えますか？

扱える形式や機能はシステムによって異なります。登録できるだけでなく、レイヤー、縮尺、文字、線種、計測、印刷、差分比較が自社の図面で正しく動くかを確認してください。PDFへ変換して閲覧する方式では、CAD原本の保管場所と、変換後に生じた誤差や欠落を確認する担当者も決めておく必要があります。

通信が不安定な現場でも利用できますか？

オフライン閲覧や入力、通信回復後の同期に対応している方式なら利用できますが、対応範囲は必ず検証してください。図面のダウンロードだけが可能なのか、コメントや写真も保存できるのか、同じデータを複数人が編集したときにどう統合されるのかで実用性が変わります。地下、機械室、山間部など、自社の通信が弱い場所で実データを使ったテストを行うと安心です。

費用は月額だけを見ればよいですか？

月額だけでは不十分です。初期設定、データ移行、容量追加、端末、通信、教育、サポート、連携、保守改修、契約終了時のデータ返却まで含めた3年間の総額で比較してください。個別開発では、要件変更の扱い、追加開発の単価、保守に含まれる範囲、障害対応の時間帯も見積と契約書で確認する必要があります。

導入にはどのくらいの期間がかかりますか？

既製クラウドなら即日から数週間、設定や連携を含むパッケージなら数週間から数か月、小規模な半個別開発なら3〜6か月、中規模の個別開発なら6〜12か月が目安です。紙図面の整理、承認ルールの調整、協力会社との合意、既存システム連携があると長くなります。契約前に、要件定義、PoC、移行、教育、本稼働の各期間と、顧客側が準備する作業を分けて確認してください。

まとめ

設備工事業向け設備図面管理システムは、図面を保管するだけでなく、最新版の確認、変更の承認、現場写真と検査の記録、竣工図の引き渡し、設備保全までをつなぐ仕組みです。選定では、図面専用のクラウド、施工管理クラウド、設備業務パッケージ、個別開発の違いを整理し、自社の業務範囲と利用者に合う方式を選びます。

選定では機能・総額・運用体制を同時に確認します

必須条件は、CAD・PDFの互換性、版管理、検索、権限、承認、操作ログ、現場のオフライン利用、写真・検査・是正との連携です。費用は初期費用や月額だけでなく、移行、教育、端末、容量、連携、保守を含む3年間の総額で比べます。2026年時点では、国の公共建築基準の更新やクラウドセキュリティ指針の改訂もあるため、納品要件と安全管理をRFPへ反映してください。

最初は代表案件を一つ選び、効果を測定します

最初の行動は、代表案件の図面・写真・検査記録がどこにあり、誰が更新し、どこで手戻りが起きているかを一枚に整理することです。そのうえで、図面登録、版管理、現場閲覧、写真紐付けをMVPとして試し、検索時間や是正漏れなどのKPIを導入前後で比較します。小さな成果を確認してから竣工・保全・基幹連携へ広げることが、設備資産の情報を長く活用する近道です。
