CADデータ管理システム開発の見積相場や費用/コスト/値段について

CADデータ管理システムの費用は、導入方式、データ移行、連携範囲によって変わります。クラウド型は月額5万〜30万円程度から、カスタム開発は規模により300万〜1億円以上までの幅があります。

同じ製品名でも、見積もりに含まれる工程によって金額は大きく変わります。

▼全体ガイドの記事
・CADデータ管理システム開発の完全ガイド

・業務システム開発を依頼する会社の選び方やRFPの作り方については、無料ホワイトペーパー「業務システム開発の完全ガイドブック」で詳しく解説しています。
・スクラッチシステム開発を依頼する会社の選び方やRFPの作り方については、無料ホワイトペーパー「スクラッチシステム開発の完全ガイドブック」で詳しく解説しています。

CADデータ管理システムの概要

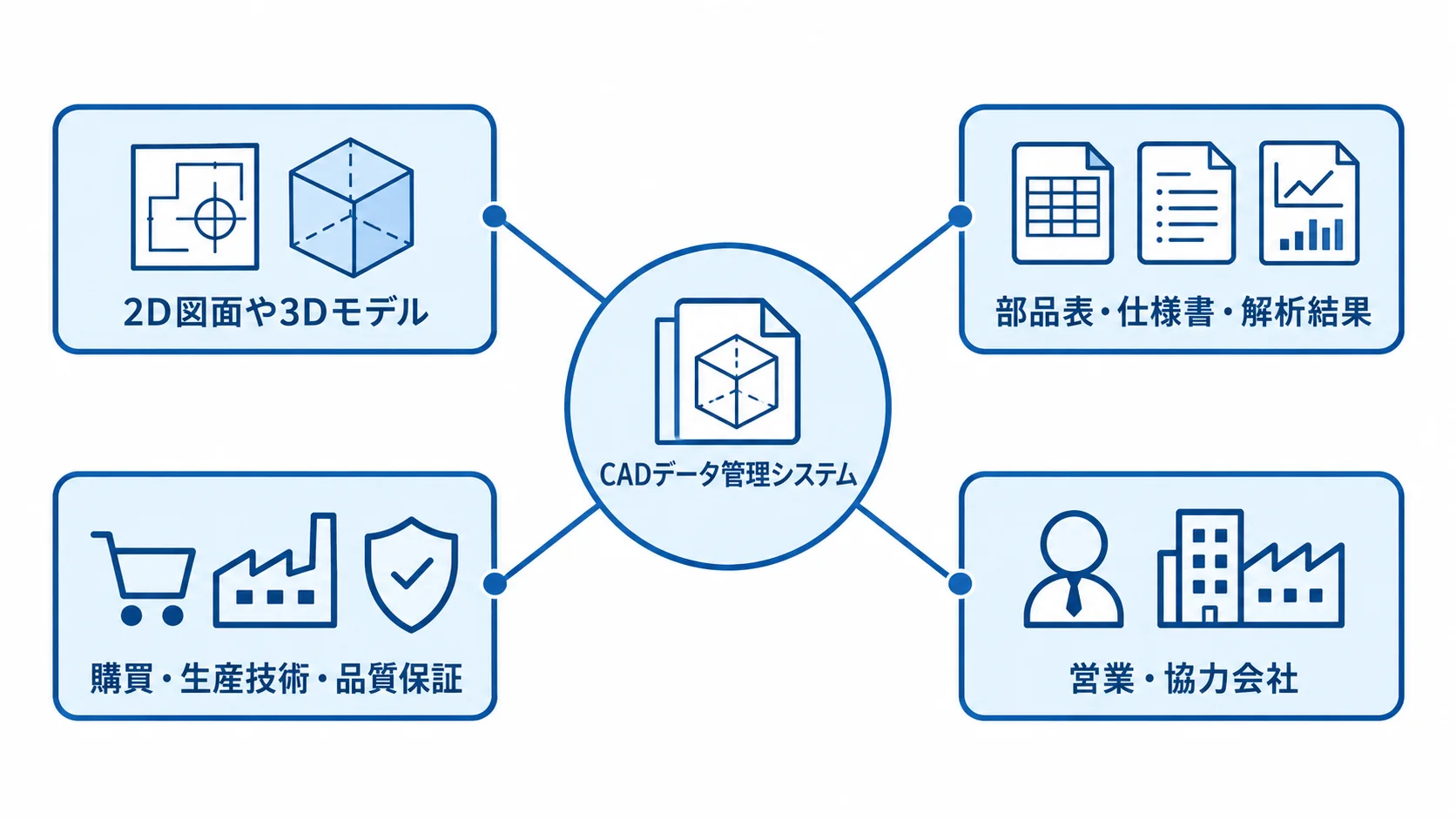

CADデータ管理システムは、2D図面や3Dモデルを製品単位で管理する仕組みです。部品表、仕様書、解析結果、設計変更の履歴も管理対象になります。

図面や部品の情報が部門ごとにばらばらだと、古い図面で作業が進むおそれがあります。そこで、PDM（Product Data Management）を中心に、必要な部門へ正しいデータを共有する仕組みを整えます。

対象は設計部門に限らず、購買、生産技術、品質保証の各部門に加え、営業や協力会社も含まれます。

ファイルサーバーやクラウドストレージとの違い

一般的な保存サービスとCADデータ管理システムでは、管理できる情報の範囲が異なります。

• 保存と共有：一般的な保存サービスは、ファイルの保存と共有が中心です。
• 構成と履歴：CADデータ管理システムは、参照関係、部品構成、版数の管理を扱います。
• 承認とリリース：CADデータ管理システムは、承認、リリース、操作履歴を扱います。

CADデータ管理システムでは、チェックイン・チェックアウトの操作も扱います。古い図面が加工現場へ渡る問題を仕組みで防ぎやすくなる点が、大きな違いです。

PDMとPLMの費用の違い

PDMとPLMは、管理する製品情報の範囲によって設計と費用が変わります。

• PDMの範囲：図面の保管、検索、版管理、承認が中心です。
• PLMに近い範囲：製品構成、BOM、品質、製造工程までつなぎます。
• 段階導入：正本データと承認者を決め、連携を後から追加します。

要求仕様やサービス情報までつなぐと、PLMに近い設計になります。PLMに近づくほど、連携と運用設計の費用が大きくなります。

CADデータ管理システムの費用相場

費用相場は導入方式によって大きく分かれます。

以下の見出しごとに示す金額は、2025〜2026年に公開された価格情報と開発相場を組み合わせた目安です。利用者数やデータ量、対応CAD、導入支援の範囲を含めて予算を組むときに参考にできます。

クラウド型・SaaSの月額費用

クラウド型PDMやSaaSでは、月額料金と初期設定費用を分けて考えます。

• 月額費用：5万〜30万円程度が目安です。
• 初期設定：権限設計や教育を含め20万〜100万円程度です。
• 利用規模：小規模チームの版管理や共有に適します。

保存容量や外部ユーザーのほか、API、バックアップ、CADコネクターが追加料金になる場合があります。そのため、月額だけでなく3年分の総額で比べる必要があります。

巨大な3Dデータを扱う拠点では、ネットワークと運用条件の確認が欠かせません。

料金表のユーザーに閲覧者と編集者のどちらが含まれるかも、見積もり前に確かめておきます。

パッケージ導入の初期費用

パッケージ型は、ライセンスと導入作業を合わせて費用を見積もります。

• 導入費用：300万〜1,500万円程度が目安です。
• 導入工数：承認、部品構成、移行、教育で増えます。
• 標準機能：対象範囲を絞れば短期間で始められます。

費用には、サーバーやクラウド環境の準備、CAD連携、導入支援も関係します。

公開価格の例では、FullWEB-PDMが税別750万円です。さらに、AutoCAD連携オプションは50万円、SOLIDWORKS連携オプションは150万円です。

FullWEB-PDMの価格には、現状調査や移行、教育のほか、個別連携や保守が含まれるとは限りません。

出典は株式会社大塚商会「FullWEB-PDM 価格」です（2026年確認）。

カスタム開発の費用レンジ

独自の採番や製番管理、特殊なBOMのほか、設計変更の仕組みを組み込む場合は、カスタム開発を検討します。

• 小規模：300万〜1,000万円程度
• 中規模：1,000万〜5,000万円程度
• 大規模：5,000万〜1億円以上

大規模開発には、複数拠点や複数CADへの対応、ERP・MES・生産管理との連携が含まれます。

このレンジは類似システムからの推定であり、特定企業の見積金額を保証するものではありません。また、価格を左右するのは画面数よりも、データモデルと連携の複雑さです。

見積書は、要件定義から保守までを工程ごとに分けてもらいます。工程ごとの金額があれば、どこで費用が増えたのかを追えます。

CADデータ管理システムの費用内訳

見積もりの総額には、製品や開発者の料金のほか、移行と定着の作業も含まれます。

工程ごとに分けて見ると、追加になりやすい作業を見つけられます。

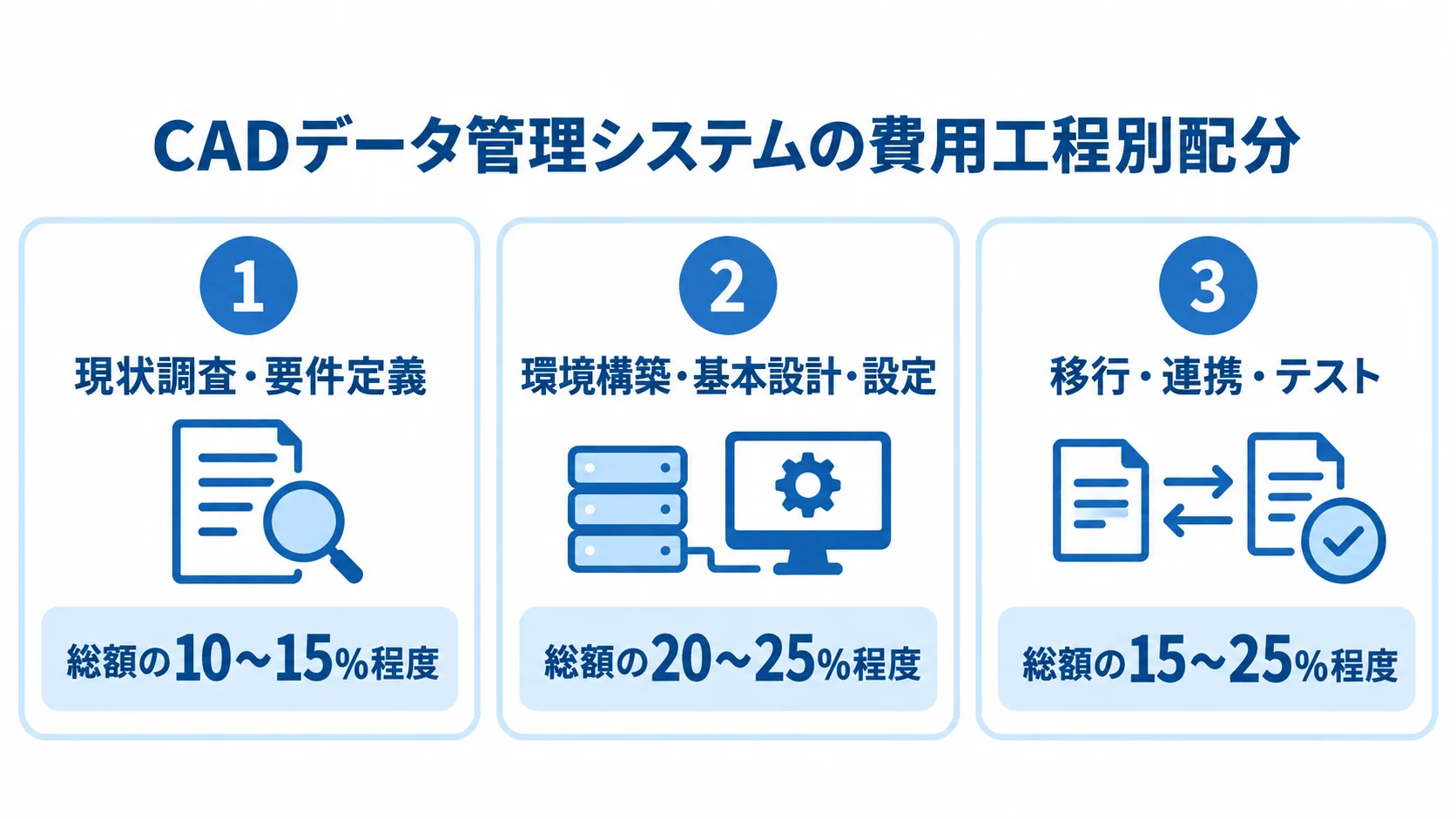

現状調査・要件定義の費用

現状調査では、CADデータと業務の流れを整理したうえで、要件を決めます。

• 対象情報：CADの種類やユーザー、拠点、ファイル容量を整理します。
• 業務情報：設計変更の進め方と承認者、BOMの正本を確認します。
• 連携情報：ERPや生産管理との連携先の確認

現状調査を省くと、権限や旧版検索などの追加要望が後から出てきます。この工程は、総額の10〜15%程度を見込むことがあります。出典はNotebookLMリサーチノート「CADデータ管理システム」（2026年）です。

環境構築・基本設計・設定の費用

環境構築と基本設計では、使い始めるための基盤と運用ルールを整えます。

• 環境構築：テナントやサーバー、認証、バックアップを準備します。
• 基本設計：属性や製品構成、権限、版の状態を決めます。
• 承認設計：承認経路と開発・検証・本番環境を整えます。

この工程の費用は、総額の20〜25%程度を目安にする場合があります。拠点が多いほど、ネットワークや認証の設計が増えます。また、オンプレミスの場合は、サーバーやストレージのほか、冗長化やバックアップ機器も必要になります。

既存CADデータの棚卸し・移行費用

移行費用は、データの件数よりも中身の複雑さで左右されます。

• クレンジング：重複、参照切れ、属性欠落を整理します。
• データ構成：2D図面より3Dアセンブリの検証が増えます。
• 対象範囲：期間と製品を絞り、不要データの保管方針を決めます。

ファイル名の揺れや正式版の混在があると、移行前の整理が欠かせません。移行・連携・テストは、総額の15〜25%程度とする考え方があります。出典はNotebookLMリサーチノート「CADデータ管理システム」（2026年）です。

数十年分を移行する企業では、この比率を超える可能性もあります。そのため、見積書には対象ファイル数や変換、参照切れの扱い、検証数を明記してもらいます。

CAD・BOM・ERP連携とテストの費用

CAD以外のシステムとつなぐ場合は、データの受け渡し方と責任範囲を決めます。

• 連携方式：API、CSV、バッチから方式を選びます。
• 正本管理：どのシステムを正本にするかを決めます。
• エラー対応：連携失敗を誰が直すかの取り決め

部品番号や属性をERPへ渡し、BOMの変更を生産管理やMESへ連携します。そのうえで、検証は業務シナリオに沿って進めます。設計変更や承認却下、旧版参照のほか、部品置換や再送まで確かめておきます。

開発期間と導入の進め方

開発期間は、方式と対象範囲によって変わります。

• クラウド型：標準設定なら2週間〜2か月が目安です。
• パッケージ型：導入期間は3〜9か月程度です。
• カスタム開発：小規模3〜6か月、中規模6〜12か月です。

大規模なカスタム開発では、12か月〜2年以上かかる場合があります。期間は機能数のほか、ヒアリングや移行、連携、部門承認にも左右されます。

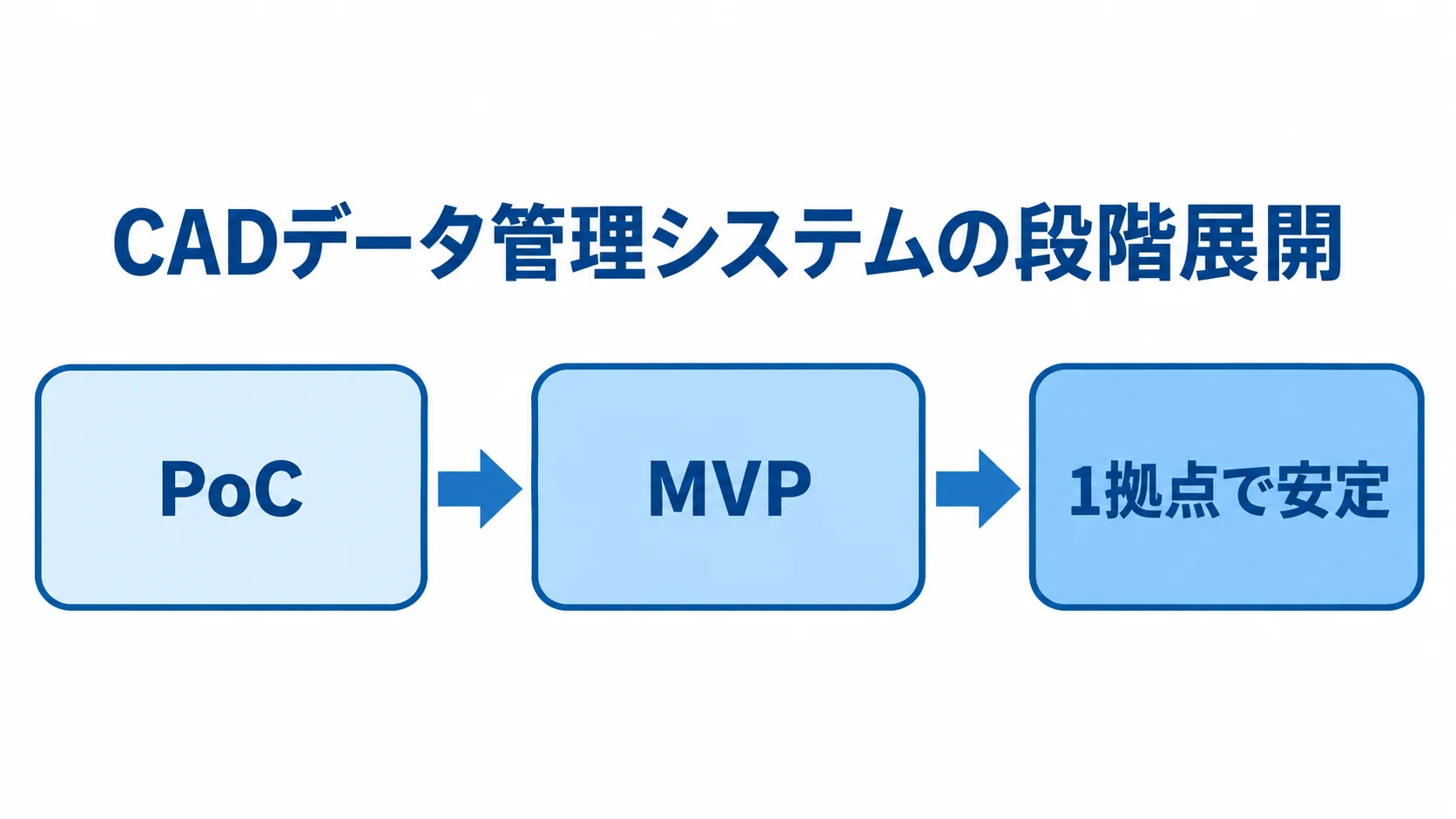

PoCとMVPによる対象範囲の絞り込み

最初から全社・全製品・全CADを対象にすると、要件の整理と合意形成に時間がかかります。

• 対象範囲：1製品、1拠点、1種類のCADから始めます。
• 検証機能：登録や検索、版管理のほか、承認とリリースを試します。
• 効果確認：旧版使用や検索時間、非CAD利用者の閲覧を確認します。

PoCで効果の出た機能を選び、MVPとして本番展開します。

標準機能への業務の合わせ方

パッケージでは、標準機能で解決できる業務と、追加開発が必要な業務を分けて考えます。

• 標準に合わせる範囲：検索や版管理、権限、バックアップ
• 拡張する範囲：独自のBOMや製番、承認ルール
• 避ける範囲：個人フォルダや命名慣習の完全再現

標準に合わせるほど、移行と保守の複雑さを抑えられます。また、独自機能を絞ると、将来のアップデートにかかる費用も小さくできます。

教育と段階展開の計画

稼働後も個人フォルダへの保存が続くと、システムを入れた効果は表れません。

• 教育対象：管理者や設計者、閲覧者、承認者を分けます。
• 運用ルール：登録や部品番号、正式版、設計変更のルールをまとめます。
• 展開方法：1拠点で安定させてから別拠点へ広げます。

協力会社の代表者も対象者に含め、短い業務マニュアルを作ります。教育費そのものを削るより、対象者と内容を絞るほうが、コストを抑える近道になります。

CADデータ管理システムの価格変動要因

見積もりが数百万円から数千万円まで広がるのは、管理するデータと業務の内容が案件ごとに違うためです。比べるときは、導入後の担当作業や障害対応、データ復旧まで含めて見ます。

対応CAD、利用者数、拠点数

対応CADや利用者、拠点が増えるほど、設定と検証の範囲が広がります。

• 対応CAD：コネクター、属性、参照関係の検証が増えます。
• 利用者：閲覧者を含めた権限設計が必要です。
• 拠点：言語や時差、ネットワーク、公開範囲が変わります。

対象CADには、InventorやAutoCAD、SOLIDWORKSといった製品があり、CATIAやCreo、NXなども含まれます。なお、Autodesk Vault 2026も、エディションによって機能範囲が異なります。出典はAutodesk「Vault Editions」（2026年）です。

BOM・設計変更・承認ワークフロー

検索と版管理だけなら、比較的標準的な設定で導入できます。

• 変更管理：変更要求と影響範囲を管理します。
• 承認管理：複数部門の承認と差し戻しを扱います。
• 製品構成：部品の逆展開や過去構成を再現します。

旧版の使用停止から製造へのリリースまで管理すると、状態の変化が複雑になります。また、製品構成が深くなるほど、PDMからPLMに近づき、費用も上がります。

外部共有とセキュリティ要件

協力会社や取引先への共有では、相手ごとに権限と情報範囲を分けます。

• 共有権限：閲覧、ダウンロード、編集、再共有を分けます。
• 認証と暗号化：多要素認証と通信・保存時の暗号化を扱います。
• ログと停止：操作ログを残し、契約終了時に停止します。
• 復旧：世代バックアップと復旧テストを含めます。

経済産業省は2025年4月、工場セキュリティの手順と事例を示しました。CAD図面を知的財産として扱う場合は、工場ネットワークや外部接続も確認する必要があります。出典は経済産業省「工場セキュリティの重要性と始め方」（2025年）です。

CADデータ管理システムのコストを最適化するポイント

コスト最適化では、初期見積もりを小さくすることより、旧版の使用や設計のやり直し、移行後の混乱、連携エラーを減らすことを重視します。

解決する課題の3つへの絞り込み

要件を増やしすぎないために、経営と現場に影響する課題から先に選びます。

• 旧版の誤使用：古い図面での作業を減らします。
• 検索の遅さ：図面を探す時間の短縮
• 伝達漏れ：設計変更が届かない問題を減らします。

KPIは、検索時間や旧版作業件数、承認時間、部品流用率などから選びます。導入前の数値を測っておくと、追加投資を判断する材料になります。

移行対象の分け方

過去データは、利用目的と保存義務に応じて移行対象を分けます。

• 新システムへ移す：現行製品と保守中の製品を対象にします。
• 保管領域へ残す：参照頻度の低い旧データを残します。
• 品質を確認する：サンプル移行で基準を決めます。

法令・契約上保存が必要なデータは、保管方法を別に確認します。重複や壊れた参照をそのまま移すと、検索の信頼性が下がり、整理の費用も増えます。

API・CSVの標準範囲による連携

ERPや生産管理との連携は、片方向から始めて段階的に広げられます。

• 対象項目：部品番号や名称、版、承認状態を整理します。
• 標準連携：APIやCSVで片方向から始めます。
• 自動化：再送手順を固めてから範囲を広げます。

連携は最初から双方向の自動化にする必要はありません。ただし、Excelを中継役にすると二重入力が残るため、Excelを使う場合も正本の更新者を決めておきます。

3年分の総額と保守の比較

初期費用だけでなく、導入後の費用も同じ期間で比べます。

• 初期費用：ライセンス、設定・開発、移行、教育の費用
• 継続費用：月額、追加容量、CAD連携、保守の費用
• 対応費用：更新、障害対応、個別改修の費用

年間保守は、初期開発費の15〜25%程度とする考え方があります。この目安の出典は、NotebookLMリサーチノート「CADデータ管理システム」（2026年）です。保守に更新が含まれるか、個別改修が別料金になるかも、契約で確認しておきます。

見積もりの取り方のポイント

同じ要件書を複数社に渡し、金額だけでなく前提条件と納品物を比べます。販売会社や導入支援会社、受託開発会社は、それぞれ得意な範囲が異なります。

RFPへの現状と対象範囲の記載

RFPには、比較に必要な現状と対象範囲を具体的に記載します。

• 規模：対応CAD、利用者数、拠点数、ファイル容量
• 業務：新規・改訂件数、移行、BOM、承認経路を書きます。
• 連携：連携先、外部共有、オンプレミス可否を書きます。

「検索を改善したい」という要望に、部品番号や材質で検索する場面まで書き添えます。そのうえで、正式版の表示や承認済みPDFの共有を、業務シナリオに落とし込みます。

3〜5社の見積もりの前提のそろえ方

候補を3〜5社程度に絞り、同じ項目で見積もりを依頼します。

• 費用項目：標準機能や設定、開発、移行のほか、教育や保守もそろえます。
• デモ内容：登録や検索、旧版、承認、権限を確認します。
• 障害対応：BOM差分や連携エラーからの復旧

極端に安い見積もりでは、移行やテスト、教育、問い合わせ対応が含まれているかを確かめます。

追加費用と責任範囲の契約条件

要件変更やデータ不備が起きた場合の扱いを、契約とRFPに明記します。

• 追加費用：変更単価や仕様変更、参照切れの扱い
• 復旧条件：障害時の復旧時間とバックアップ保持
• 受入条件：検証基準、合格条件、窓口を決めます。

CADデータの品質を発注者と受注者のどちらが確認するかは、契約で決めておく必要があります。加えて、バージョンアップ時の互換性と、運用開始後の問い合わせ先も確認しておきます。

CADデータ管理システムのよくある質問

価格だけでなく、対象データ、利用者、連携、運用体制を合わせて判断します。

CADデータ管理システムは最低いくらから導入できますか？

標準機能を使うクラウド型なら、月額5万〜30万円程度が目安です。

• 初期設定：20万〜100万円程度が目安です。
• 変動要因：CADや利用者、容量、移行などで変わります。
• 確認範囲：初年度、3年分、更新後の料金を比べます。

導入費用は、月額だけでなく、対応CADや移行対象を含む利用条件で判断します。契約更新後の料金まで確認しておくと、初年度と3年分の総額を比べられます。

古いCADデータもすべて移行したほうがよいですか？

古いCADデータをすべて移行する必要はありません。

• 新システム：現行製品や保守中の製品を移します。
• アーカイブ：旧データを読み取り専用で残します。
• 品質確認：重複や参照切れを検証してから移します。

参照頻度の低い旧データは、利用目的と保存義務に応じて、読み取り専用で残せます。一方で、正式版かどうか分からないデータを無検証で移すと、検索の信頼性が下がり、後から整理費用が発生します。

パッケージとスクラッチ開発はどちらが安いですか？

標準機能が業務に合うなら、パッケージの初期費用と期間を抑えやすいです。

• パッケージ：版管理、検索、承認を標準機能で扱います。
• カスタム開発：独自BOM、製番、設計変更、基幹連携を作り込みます。
• 比較方法：不足部分だけ拡張できるか確認します。

独自のBOMや製番、設計変更が競争力に直結し、標準機能の変更が大きい場合は、カスタム開発が適します。そのうえで、最初から全てを作るより、不足部分だけ拡張できるかを比べてください。

クラウドとオンプレミスはどちらを選ぶべきですか？

クラウドとオンプレミスは、接続条件、データ量、保守体制で選びます。

• クラウド型：短期間の導入や複数拠点利用に向きます。
• オンプレミス：接続制限や巨大データを重視する場合に検討します。
• ハイブリッド：既存認証や工場ネットワークとの整合を確認します。

選ぶ際は、機密性、バックアップ、復旧時間、協力会社との共有方法を要件として明確にしておきます。

まとめ

費用はクラウド型で月額5万〜30万円、パッケージで300万〜1,500万円が目安です。カスタム開発は、規模に応じて300万円から1億円以上になります。

FullWEB-PDMの税別750万円のような公開価格もありますが、判断は総額で行います。比べる際は、CAD連携や移行、BOM・ERP連携のほか、承認、教育、保守まで含めます。

適正な予算を決める考え方

予算は、製品名や機能数よりも、正本データと減らしたい業務ミスから考えます。

• 対象を絞る：1製品・1拠点のPoCで効果を確認します。
• 段階導入：標準機能を使い、移行と連携を追加します。
• 総額比較：3〜5社で3年分と保守条件を比べます。

段階導入にすると、初期投資と運用リスクを分散できます。

次に確認する事項

次の見積もりでは、現状と業務シナリオを一覧にしてから依頼します。

• 基本情報：対応CAD、ユーザー、拠点、データ量を整理します。
• 対象範囲：移行やBOM・ERP連携、外部共有の整理
• 見積もり：開発、移行、テスト、教育を分けて取得します。

現場の業務シナリオは3〜5個作り、オンプレミス可否も記載します。CADデータを製品情報の正本として扱うことが、費用対効果の高い導入につながります。
