CADデータ管理システム開発の完全ガイド

CADデータ管理システムとは、2D図面や3Dモデル、部品表、仕様書、解析結果を製品単位で一元管理し、正しい版と設計変更の履歴を後工程までつなぐ仕組みです。単なるファイル置き場ではなく、製品情報の正本を決める業務基盤として導入することが重要です。

「最終版の図面が分からない」「同じ部品を何度も設計している」「協力会社へ渡したデータを回収できない」といった悩みは、ファイルサーバーや個人管理だけでは解消しにくいです。本記事では、CADデータ管理システムの全体像、種類、主要機能、開発・導入の進め方、2026年時点の費用相場、開発会社・ベンダーの選び方、セキュリティ、FAQまでを一気通貫で解説します。

CADデータ管理システムの全体像

CADデータ管理システムは、設計部門だけの共有フォルダを置き換えるものではありません。設計データを中心に、部品、文書、承認、変更、生産や品質に渡す情報を関係付け、誰がいつどのデータを使ったかを確認できる状態にします。

管理するのはファイルだけではありません

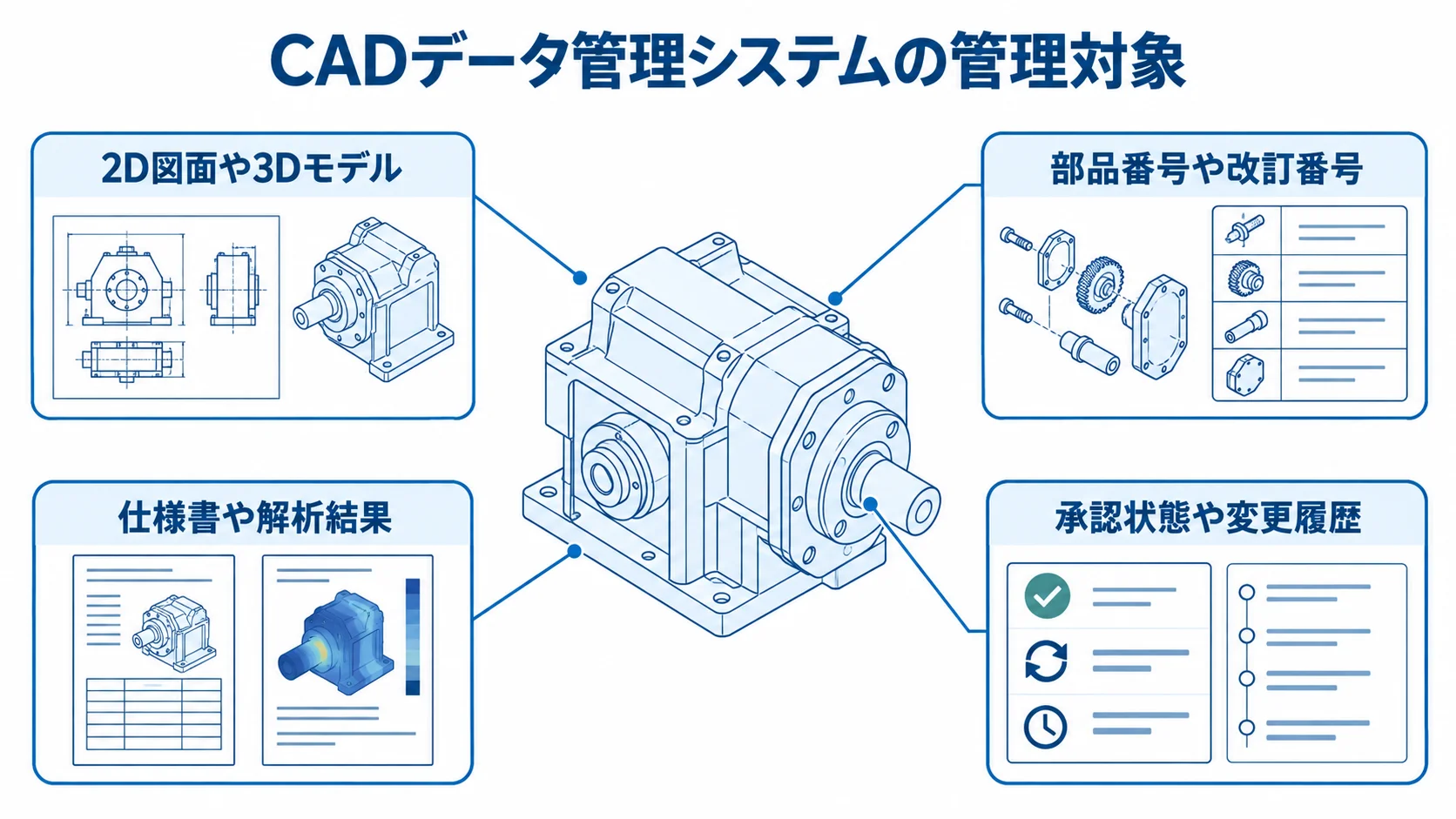

管理対象は、2D図面や3Dモデルだけではありません。部品番号、名称、材質、重量、設計担当、対象製品、改訂番号、承認状態、関連する仕様書、解析結果、検査基準、加工条件、画像なども対象になります。CADファイルの参照関係やアセンブリ構造を保ったまま登録し、製品構成と部品表を同じ情報の流れで扱うことがポイントです。

例えば、ある部品の寸法を変更した場合、変更対象の図面だけでなく、上位アセンブリ、部品表、加工指示、検査項目にも影響します。ファイル名を変更して保存するだけの運用では影響範囲を漏らしやすいですが、関連をデータとして持てば、変更前後の差分と通知先を追いやすくなります。

PDM・PLM・ファイルサーバーの違い

ファイルサーバーやクラウドストレージは、ファイルを保存して共有することが中心です。アクセス権や検索機能は備えられますが、CADの依存関係、チェックイン・チェックアウト、版の状態、設計変更の承認までを標準で管理できるとは限りません。

PDMは製品設計データの版管理、属性検索、構成管理、承認、変更履歴を中心に扱います。PLMはPDMの範囲をさらに広げ、企画から設計、調達、製造、保守、廃棄までのライフサイクルを管理する考え方です。最初からPLM全体を構築する必要はなく、正本管理と変更管理から始めて、必要な範囲を段階的に広げる方法が現実的です。

なぜCADデータ管理システムが必要ですか？

CADデータ管理システムが必要になるのは、データ量が増えたときだけではありません。拠点、製品、設計者、協力会社、CADの種類が増えると、ファイルのコピーと口頭確認だけでは正本を維持しにくくなります。特に設計変更が生産や品質へ伝わるまでに時間がかかる企業では、システム化の効果が出やすいです。

旧版の使用と設計の重複を防ぎます

「最終版」「最新版」「正式版」といった名前のファイルが複数あると、加工や購買が旧版を参照する危険があります。ファイル名のルールを整えるだけでは、個人がローカルに保存したコピーやメール添付まで制御できません。承認済み、作業中、改訂中、廃止といったライフサイクルを登録し、利用できる版をシステム側で示す必要があります。

また、既存部品を検索できないと、似た部品を新規に設計してしまい、図面、金型、在庫、検査方法が重複します。部品番号や材質だけでなく、形状、用途、対象製品、使用実績を検索条件にできれば、流用候補を見つけやすくなり、設計の初動を短縮できます。

設計変更とトレーサビリティをつなげます

設計変更では、変更の理由、対象部品、影響する製品、承認者、適用開始日、旧版の扱いを記録します。変更後の図面だけを配布するのではなく、どの工程と取引先へいつ通知したかを残せば、品質問題が起きたときに対象範囲を絞り込めます。

製造業で重視されるトレーサビリティは、製品の流れだけでなく、設計情報の流れにも当てはまります。経済産業省は2025年4月、中小規模の製造事業者にも工場のサイバー・フィジカル・セキュリティ対策を始めるための手順や事例を示しています（出典: 経済産業省「工場セキュリティの重要性と始め方」、2025年）。CADデータも工場やサプライチェーンに影響する重要情報として、アクセスと履歴を管理する対象です。

CADデータ管理システムの種類と選び方

選択肢は、PDMを中心とするパッケージ、クラウド型サービス、既存システムの拡張、個別開発に分けて考えられます。どれが優れているかではなく、管理するCADの種類、利用者数、拠点、既存の認証やERPとの連携、独自の設計変更ルールに合うかで判断します。

パッケージ型PDMは標準機能を早く使いたい場合に向いています

パッケージ型PDMは、チェックイン・チェックアウト、版管理、属性検索、承認、設計変更、CAD連携などの基本機能があらかじめ用意されている方式です。標準業務に合わせて運用を整えられる企業なら、個別開発より短期間で導入しやすく、将来の保守やバージョンアップも計画しやすいです。

一方で、独自の部品番号体系や複雑な承認経路をすべて標準機能へ押し込むと、追加設定が増えます。標準機能で対応できる範囲、設定で対応する範囲、追加開発が必要な範囲を分け、業務を変更できる部分は変更することが大切です。

クラウド型は複数拠点と短期導入を重視する場合に向いています

クラウド型は、サーバーの調達や更新を抑えながら、拠点や協力会社からブラウザでアクセスしやすい方式です。利用者追加やバックアップの運用を簡素化しやすく、まず検索、共有、承認から始めたい企業に適しています。

ただし、大容量データの転送速度、工場ネットワークの接続性、社外からのダウンロード制御、保存地域、障害時の業務継続を確認します。クラウドだから安全とは限らないため、多要素認証、端末制御、操作ログ、データの返却方法、サービス終了時の移行条件まで契約前に確認する必要があります。

個別開発は独自業務と周辺連携が競争力になる場合に検討します

個別開発は、標準製品では扱えない独自のBOM、設計変更、原価計算、拠点間の承認、ERP・MESとの連携が業務上の強みになっている場合に候補になります。画面やワークフローを自社向けに作れる一方、要件定義、テスト、脆弱性対応、担当者交代後の保守まで自社と開発パートナーが長期的に担います。

個別開発を選ぶときは、CADファイルの解析や参照関係の扱いを後付けにしないことが重要です。まずPDMの標準的なデータモデルを参考に、ファイル、部品、製品構成、版、変更、承認、権限を設計し、そのうえで独自機能を追加します。

CADデータ管理システムの主な機能

機能は一覧の多さではなく、設計データが登録されてから製造や品質へ引き渡されるまでの流れで確認します。最低限の版管理から始めるのか、BOM、設計変更、ERP連携まで含めるのかによって、必要なデータモデルと導入費用が大きく変わります。

チェックイン・チェックアウトと版管理

チェックアウト中のデータを他の利用者が同時に編集できないようにし、編集者、編集日時、変更理由を記録します。改訂番号、作業中、レビュー中、承認済み、廃止といった状態を明確にし、承認済みの正本だけを後工程が参照できるようにします。

過去版を削除せず、旧版へ戻れることも重要です。設計変更後に不具合が発生した場合、どの版がいつリリースされ、どのロットや協力会社へ渡ったかを調べられれば、原因調査と影響範囲の特定が早くなります。

製品構成とBOMを関連付けます

アセンブリの親子関係、部品番号、数量、単位、代替部品、適用機種を製品構成として管理します。CAD上の構造と製造用BOMが別々に存在すると、設計変更後に片方だけ更新される危険があります。両者をどこまで自動連携し、どの項目を人が確認するかを決めることが必要です。

BOM連携は、いきなり完全自動化するより、まず部品番号と改訂番号の一致を確認し、次に数量や代替関係へ広げる段階導入が安全です。例外処理や未登録部品の扱いを決めずに自動連携すると、誤った部品表が後工程へ流れる可能性があります。

承認ワークフローと設計変更管理

設計者が登録したデータを、レビュー担当、設計責任者、品質、生産技術などが確認し、承認・差し戻し・再申請できるようにします。承認者を固定するだけでなく、金額、製品区分、変更の影響度、拠点によって経路を分岐できると、現実の業務に合わせやすいです。

設計変更では、変更要求、変更指示、実施、検証、リリースを一つの履歴として残します。通知をメールだけにせず、未確認者、適用期限、対象工程、旧版の使用停止をシステム上で見える化することで、伝達漏れを減らせます。

検索・ビューア・権限・外部連携

部品番号や属性の条件検索に加え、PDFや仕様書の全文検索、3Dモデルのブラウザ表示、類似部品の候補表示があると、CADを持たない部門も情報を使いやすくなります。ただし、AIによる類似検索を導入しても、属性や部品番号が不正確なら結果の精度は上がりません。先にデータの命名、分類、重複、欠損を整えることが基本です。

権限は、役職だけでなく製品、拠点、プロジェクト、取引先、データ状態で分けます。外部協力会社には必要な版だけを期限付きで共有し、ダウンロード、印刷、再共有の可否を制御します。ERP、生産管理、MES、品質管理との連携では、APIかファイル連携かを選び、失敗時の再送、重複登録、エラー通知まで決めます。

CADデータ管理システム開発・導入の進め方

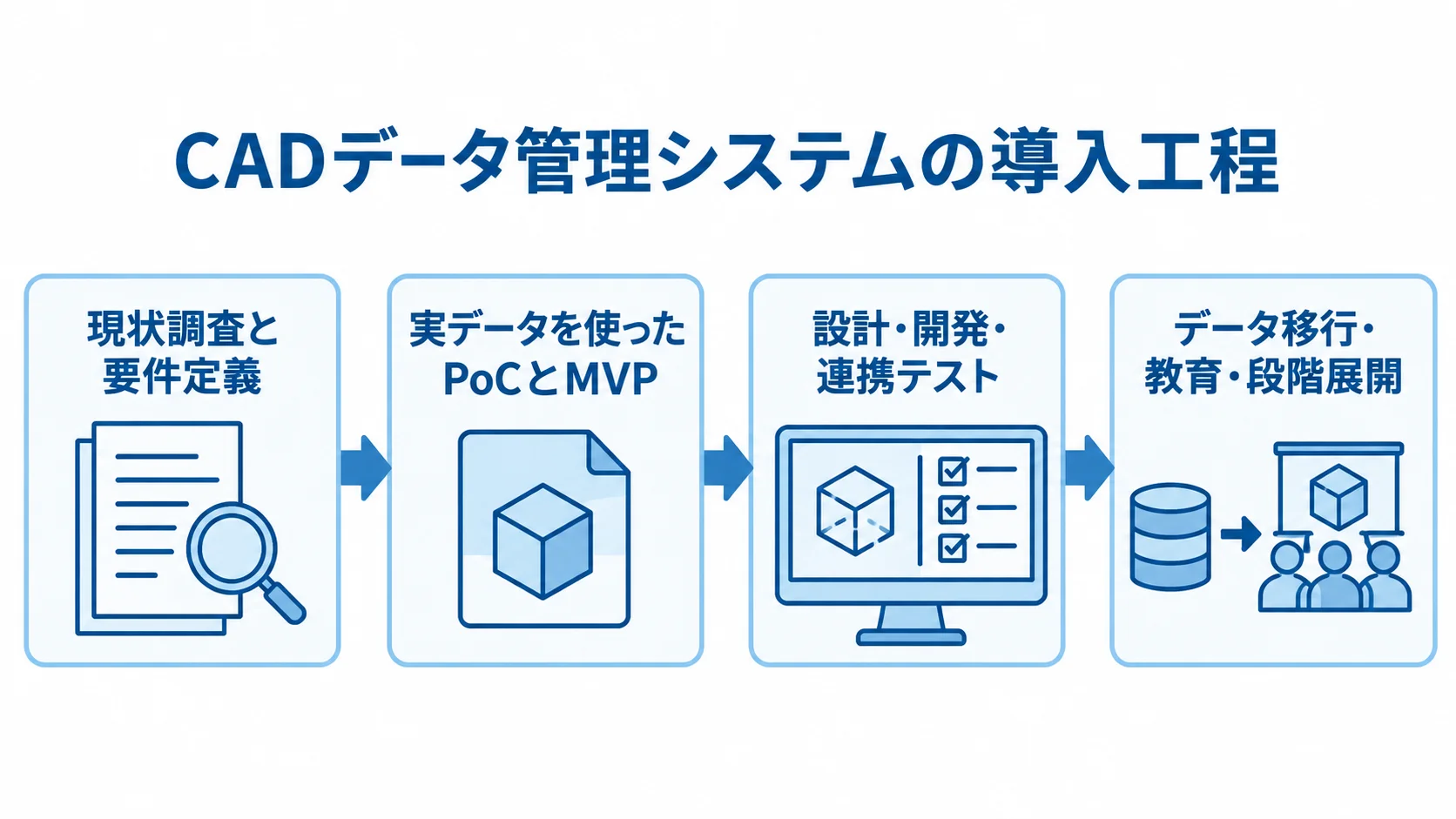

導入は、製品を先に決めるのではなく、現状のデータと業務の流れを確認してから始めます。おすすめは、1製品・1拠点・1種類のCADを対象に、正本管理と検索を最小構成で試し、効果を測ったうえで設計変更、BOM、他拠点へ広げる進め方です。

▶ 詳細はこちら：CADデータ管理システム開発の進め方/やり方/流れや方法/手法/工程/手順

現状調査と要件定義を行います

最初に、CADの種類とバージョン、ユーザー数、拠点数、ファイル容量、年間の新規・改訂件数、外部共有先を整理します。個人PC、共有フォルダ、メール、紙、Excel台帳にあるデータも対象にし、どれが正本で、どれが一時コピーかを確認します。

要件定義では「検索時間を半分にする」「旧版の生産利用をゼロにする」「承認完了までの時間を短くする」など、測定可能な目標を3〜5個に絞ります。機能要件だけでなく、データ移行、権限、バックアップ、障害時の代替、運用担当、教育、保守窓口も要件に含めます。

実データを使ったPoCとMVPを行います

候補を絞ったら、実際の図面や3Dモデルを使って、登録、検索、参照関係の保持、チェックイン、承認、旧版検索、ダウンロード制御を試します。サンプルデータだけでは、ファイル名の揺れ、壊れた参照、重複部品、巨大アセンブリ、欠落属性といった本番の難しさが見えません。

PoCでは、現場の作業者が一つのデータを登録し、別の担当者が検索して承認し、後工程が参照する一連の時間を測ります。MVPは、まず版管理・検索・承認に絞り、BOMやERP連携は次段階に分けると、価値と課題を早く確認できます。

設計・開発・連携テストを進めます

設計では、部品番号、版、製品構成、変更、承認、権限、ログのデータモデルを先に固めます。その後、画面やワークフローを作り、CAD連携、BOM連携、認証、通知、バックアップを順番に実装します。標準機能で実現できる部分と追加開発する部分を仕様書に明記することが重要です。

テストでは、正常系だけでなく、同時編集、参照切れ、旧版の検索、承認差し戻し、連携先の停止、通信断、権限変更、退職者のアカウント停止、バックアップからの復旧を確認します。CADデータの移行後に開けないファイルがないか、親子構造が欠落していないか、部品番号が重複していないかも検証します。

データ移行・教育・段階展開を行います

移行対象は、すべてのファイルをそのまま載せればよいわけではありません。現行版、参照頻度、製品の稼働状況、法令や契約上の保存期間を基準に、現行データ、履歴データ、アーカイブ、廃棄候補へ分けます。重複、破損、参照切れ、属性欠落を棚卸しし、移行前に修正する範囲と移行後に直す範囲を決めます。

リリース後は、設計部門だけでなく、購買、生産技術、品質、営業、協力会社の代表者へ役割別の教育を行います。利用状況、旧版参照、検索ゼロ件、承認滞留、連携エラーを定期的に確認し、ルールと画面を改善します。システムを導入して終わりではなく、正本を守る運用責任者を置くことが定着の条件です。

CADデータ管理システムの費用相場と内訳

CADデータ管理システムの費用は、ユーザー数、CADの種類、データ量、拠点数、移行対象、BOM・ERP連携、クラウドかオンプレミスかで変わります。公開価格だけでなく、初期設定、要件定義、データ移行、教育、保守、追加開発を含めた総額で比較することが必要です。

▶ 詳細はこちら：CADデータ管理システム開発の見積相場や費用/コスト/値段について

導入方式別の費用と期間の目安

2026年時点の目安は、クラウド型PDM・SaaSが月額5万〜30万円程度、初期設定や教育が20万〜100万円程度です。パッケージ導入はライセンス、サーバー、設定、連携を含めて300万〜1,500万円程度、導入期間は3〜9か月程度が目安です。個別開発は小規模で300万〜1,000万円、中規模で1,000万〜5,000万円、大規模では5,000万円〜1億円以上となることもあります。

期間は、クラウド型の小規模導入で2週間〜2か月、個別開発では小規模3〜6か月、中規模6〜12か月、大規模12か月以上を見込みます。公開価格を示す国内PDM製品の一例では、本体が税別750万円、2D CAD連携が50万円、3D CAD連携が150万円とされています。これは製品価格の一例であり、移行、教育、追加連携、保守が別途になる可能性があるため、見積書の範囲を確認します。

クラウド型PDMの料金帯や個別開発の費用感は、利用者数と機能範囲で大きく変わるため、公開情報は比較の起点として使います（出典: PDMシステムの公開料金相場に関する市場情報、2025〜2026年）。1拠点で検索と版管理だけを始める場合と、複数拠点のBOM・設計変更・ERP連携まで行う場合を同じ金額で考えてはいけません。

見積書で確認する費用の内訳

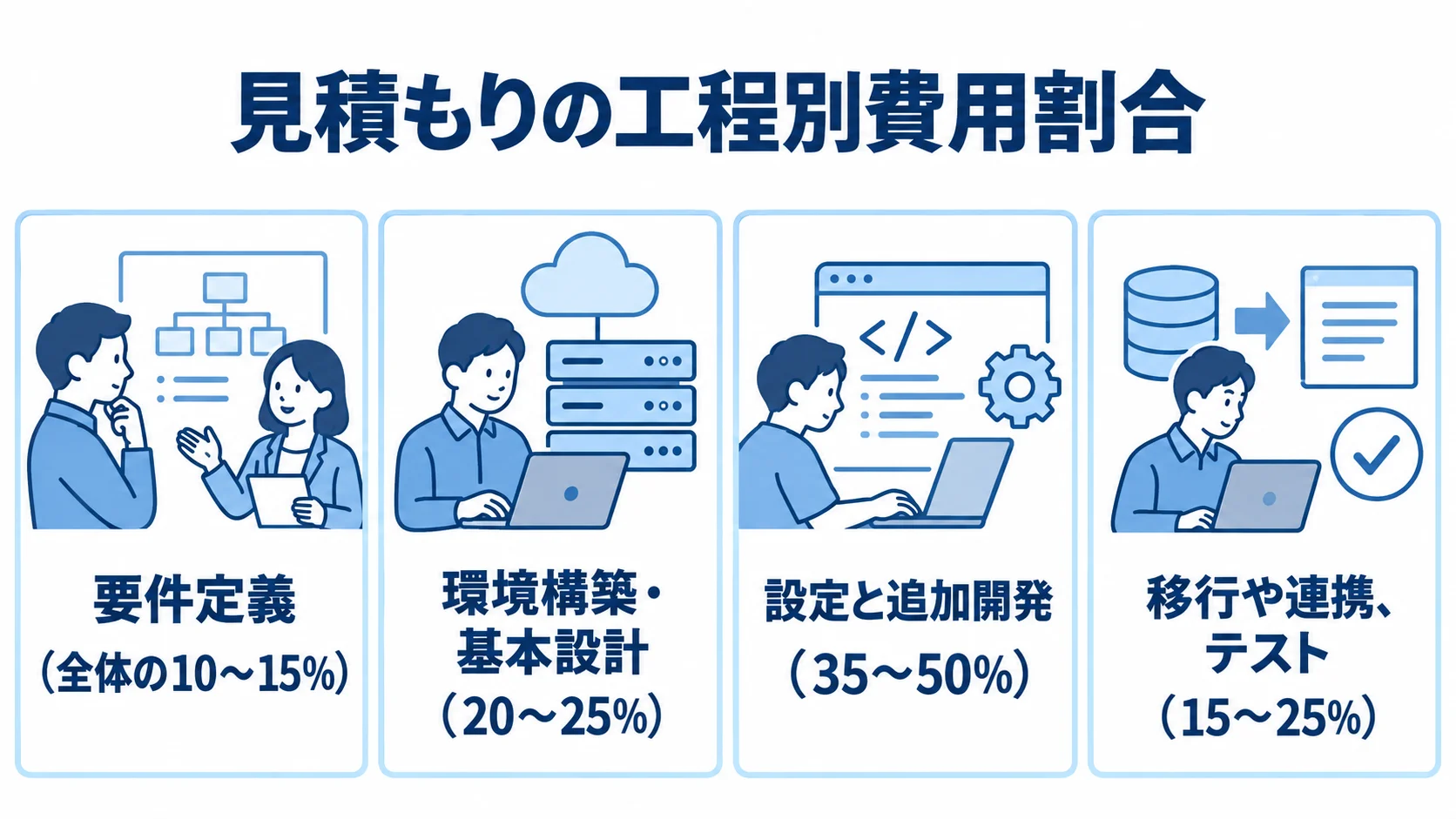

見積書は、現状調査・要件定義、基本設計、環境構築、設定・追加開発、CAD連携、データ移行、テスト、教育、稼働支援、保守に分けてもらいます。目安として、要件定義は全体の10〜15%、環境構築・基本設計は20〜25%、設定・追加開発は35〜50%、移行・連携・テストは15〜25%程度で説明を受けると、抜け漏れを確認しやすいです。

特にデータ移行は、単純なコピーではありません。古い版の扱い、壊れた参照、重複部品、属性の変換、アセンブリ構造の検証、移行後の件数照合が必要です。移行対象のファイル数だけでなく、変換ルール、手修正の件数、検証方法、失敗時の戻し方まで見積に含まれているか確認します。

ランニングコストと5年総額で比較します

運用開始後は、クラウド利用料やライセンス費用、保守、サーバー・ストレージ、バックアップ、監視、ユーザー教育、CADバージョン対応、連携先の改修が発生します。オンプレミスでは、ハードウェア更新、OSやミドルウェアの保守、障害時の交換部品も予算化します。

類似する業務システムでは、年間保守を初期開発費の15〜25%程度で予算化することがありますが、契約内容によって異なります。初期費用だけでなく、利用料、保守、追加開発、移行、教育を5年程度の期間で合計し、利用者1人あたりや管理対象製品1件あたりの費用も比較すると、安価に見える方式の見落としを防げます。

セキュリティと2026年時点の最新動向

CADデータは、製品の形状、性能、加工方法、原価に関わる知的財産です。設計部門だけでなく、工場ネットワーク、外部協力会社、リモート保守、クラウド、バックアップまで含めて、誰がどのデータへアクセスし、どの操作を行ったかを管理します。

最低限そろえたいセキュリティ要件

要件には、役割ベースのアクセス制御、多要素認証、通信時・保存時の暗号化、端末や接続元の制限、操作・閲覧・ダウンロード・承認ログ、世代バックアップ、復旧テスト、脆弱性対応を含めます。退職者や異動者、契約終了した協力会社のアカウントをいつ止めるかも、システム機能と運用手順の両方で決めます。

2025年10月には、工場のOTセキュリティについて、機密情報の保護や生産継続を含む指針が公表されています（出典: 経済産業省「半導体デバイス工場におけるOTセキュリティガイドライン」、2025年）。CAD管理システムだけを安全にしても、認証基盤、ネットワーク、端末、外部接続が弱ければリスクは残ります。調達仕様書にセキュリティ要件と責任分界を記載することが重要です。

CADバージョン対応とAI活用はデータ基盤が前提です

2026年時点では、主要なPDM製品の対応CADバージョンが更新され続けています。利用中のCADを新しい版へ更新する場合は、連携モジュールの対応表、サーバー要件、移行可否、旧版データの閲覧可否を確認し、いきなり本番を更新せず検証環境で開く・保存する・チェックインする操作を試します。これは各PDM製品の2026年版リリースノートからも確認できる考え方です。出典: 各PDM製品の2026年版リリースノート、2026年です。

類似部品検索、図面の自動分類、設計変更の影響候補、問い合わせへの自然文検索など、AI活用も進めやすくなっています。ただし、部品番号の重複、属性の欠落、版の混在、権限の不備があると、AIは誤った候補を返す可能性があります。先に正本、分類、権限、変更履歴を整え、AIの回答を人が承認する運用から始めることが安全です。

CADデータ管理システムの開発会社/ベンダーの選び方

CADデータ管理システムの発注先は、パッケージを提供するベンダー、導入支援会社、周辺システムに強いSI事業者、個別開発会社などに分かれます。知名度や機能数だけで選ばず、自社のCAD、データ移行、設計変更、BOM、セキュリティ、運用体制に対応できるかを確認します。

実績と技術適合性を確認します

確認したい実績は、単にCADを扱った件数ではありません。自社と同じCADの種類、同程度のデータ量、複数拠点、外部共有、設計変更、BOM・ERP連携、移行後の運用まで経験しているかを聞きます。実績の紹介だけでなく、参照切れ、重複部品、旧版誤使用、連携エラーが起きたときにどう復旧したかも確認します。

デモでは、実際のデータに近いアセンブリを使い、登録、検索、版比較、承認、差し戻し、設計変更、権限不足、外部共有の停止を見せてもらいます。画面がきれいかより、例外が起きたときの履歴、通知、戻し方、管理者の操作が明確かを重視します。

RFPと見積を同じ条件で比較します

相見積もりでは、対象ユーザー数、拠点数、ファイル数、移行範囲、CAD連携、BOM連携、承認経路、外部共有、教育、保守期間を同じ条件で提示します。「移行一式」「連携一式」のような項目は、作業内容、成果物、検証件数、責任範囲を分解してもらいます。

RFPには、正本データの定義、版の状態、設計変更の流れ、必要な検索条件、権限の単位、ログの保存期間、バックアップと復旧目標、データ返却、サービス終了時の移行、障害時の連絡先を入れます。要件の優先度をMUST、SHOULD、WANTに分けると、過剰なカスタマイズを抑えやすいです。

導入後の支援と契約条件を確認します

導入後に誰がマスタを管理し、誰が権限を更新し、誰がデータ品質を確認するのかを決めます。問い合わせ窓口、障害の優先度、復旧時間、バージョンアップの通知、テスト環境の提供、追加開発の単価、保守対象外の範囲も契約前に確認します。

クラウド型では、稼働率、バックアップの頻度、障害時の復旧目標、データの保存場所、ログの提供、解約時のデータ返却形式を確認します。オンプレミスや個別開発では、ソースコード、設計書、テスト仕様書、運用手順書の納品範囲と、担当者が変わった後の引き継ぎ方法を確認します。

▶ 詳細はこちら：CADデータ管理システム開発でおすすめの開発会社/ベンダー6選と選び方

▶ 詳細はこちら：CADデータ管理システム開発の発注/外注/依頼/委託方法について

導入の失敗例と運用KPI

導入効果を出すには、システムの機能よりも、正本を守る業務ルールと運用KPIが重要です。検索時間や旧版使用だけでなく、データ品質、承認の滞留、設計変更の伝達、連携エラーを継続的に確認します。

全社一括導入と過剰なカスタマイズが失敗を招きます

よくある失敗は、要件を整理せず全社一括で始め、部門ごとの例外をすべて個別機能にすることです。対象範囲が広いほど移行と教育が複雑になり、現場が使わない機能と手作業が残ります。最初に1製品や1拠点へ絞り、標準機能で業務を回してから、必要な差分だけを追加するほうが安全です。

もう一つの失敗は、データ移行を最後に回すことです。登録ルールが決まらないまま画面を作ると、稼働直前に重複や欠損が発覚します。代表的なデータを早い段階で移行し、検索、参照、版、属性、親子関係が正しく扱えるかを確認します。

検索・版・変更・品質のKPIを測ります

検索では、目的の図面や部品を見つけるまでの時間、検索ゼロ件率、同一部品の重複登録件数を測ります。版管理では、旧版の参照件数、承認前データの後工程利用件数、チェックアウトの滞留時間を確認します。設計変更では、変更要求から承認までの時間、通知完了率、未確認者数を追います。

運用KPIは、導入直後だけでなく、1か月、3か月、6か月のように定期的に比較します。数字が悪化したときは、画面が使いにくいのか、登録項目が多すぎるのか、権限が厳しすぎるのか、ルールが守られていないのかを切り分けます。KPIを責任追及に使わず、データと業務を改善する材料として扱うことが定着につながります。

CADデータ管理システムに関するよくある質問

CADデータ管理システムは、CAD担当者だけでなく、製造、購買、品質、管理部門も関わるため、導入前に疑問を整理しておくことが大切です。ここでは、検討時によくある質問へ簡潔に回答します。

CADデータ管理システムとクラウドストレージは何が違いますか？

クラウドストレージはファイルの保存と共有が中心で、CADの参照関係、版の状態、設計変更、承認までを一貫して管理する機能は製品によって異なります。CADデータ管理システムは、製品構成やライフサイクルを含めて正本を管理したい場合に適しています。

中小企業でもCADデータ管理システムを導入できますか？

導入できます。まず1拠点、1製品、数名の設計者を対象に、検索、版管理、承認だけをクラウド型や小規模なパッケージで始め、効果を測ってから範囲を広げる方法が適しています。全社PLMを一度に構築せず、正本と運用ルールを先に整えることが成功しやすい進め方です。

既存のCADデータはすべて移行したほうがよいですか？

すべてを移行する必要はありません。現行製品で使うデータ、法令や契約で保存が必要な履歴、参照頻度の高いデータを優先し、重複や破損、参照切れ、廃止製品のデータはアーカイブや廃棄候補に分けます。移行基準と件数、検証方法を先に決めることで、費用とリスクを抑えられます。

導入費用と期間はどのくらいかかりますか？

小規模なクラウド導入なら月額5万〜30万円程度と初期設定費を見込み、パッケージ導入なら300万〜1,500万円程度、個別開発なら数百万円から1億円以上まで幅があります。期間は小規模で2週間〜6か月、中規模で6〜12か月程度が目安ですが、データ移行と連携の難しさで変わります。正確な金額は、ユーザー数、CAD種類、移行対象、連携先を示したRFPで見積もります。

まとめ

CADデータ管理システムは、図面や3Dモデルを保存するだけの仕組みではありません。正しい版、製品構成、部品表、設計変更、承認、アクセス権、後工程への連携を一つの情報の流れで管理し、製品情報の正本を守るための基盤です。

まず正本を決め、小さく始めて連携を広げます

導入の第一歩は、CADの種類、ユーザー、拠点、ファイル容量、既存データ、設計変更、BOM、外部共有を棚卸しし、正本を決めることです。次に、検索・版管理・承認を1製品や1拠点で試し、検索時間、旧版使用、承認リードタイム、重複部品をKPIで測ります。

効果と運用上の課題を確認した後、BOM、ERP・MES、品質、海外拠点、協力会社へ段階的に連携します。費用は初期価格だけでなく、移行、教育、保守、CADバージョン対応、5年総額で比較し、セキュリティとデータ返却条件をRFPや契約へ明記します。

自社に合う範囲と運用責任を明確にします

最初から全社PLMや大規模な個別開発を目指すのではなく、A.検索・版管理から始める、B.設計変更・承認まで広げる、C.BOM・ERP・MESや海外拠点までつなぐ、という3段階で考えると判断しやすいです。パッケージ、クラウド、既存システム拡張、個別開発の違いを、自社のデータと業務に照らして比較します。

CADデータ管理の成否は、導入時の機能数ではなく、正本を使うルールが現場に定着し、設計変更と製造情報が正しくつながるかで決まります。目的、範囲、費用、期間、セキュリティ、運用責任を明確にしたうえで、自社に合う開発会社・ベンダーを選定することが重要です。
