CADデータ管理システム開発の発注/外注/依頼/委託方法について

CADデータ管理システムの発注・外注では、CADファイルを置く場所ではなく、製品情報の正本、版、承認、設計変更、BOMを誰がどのルールで管理するかまで決めることが成功の条件です。

「どの発注形態を選べばよいか」「RFPに何を書けばよいか」「パッケージと開発会社の見積をどう比べればよいか」と迷う担当者に向けて、CADデータ管理システムの外注・委託を進める手順を解説します。クラウド型PDM、パッケージ導入、カスタム開発の選び分けから、要件整理、契約形態、費用相場、委託先の評価、導入後の運用まで一連の判断軸を整理します。

▼全体ガイドの記事
・CADデータ管理システム開発の完全ガイド

CADデータ管理システムとは何ですか？発注前に知る全体像

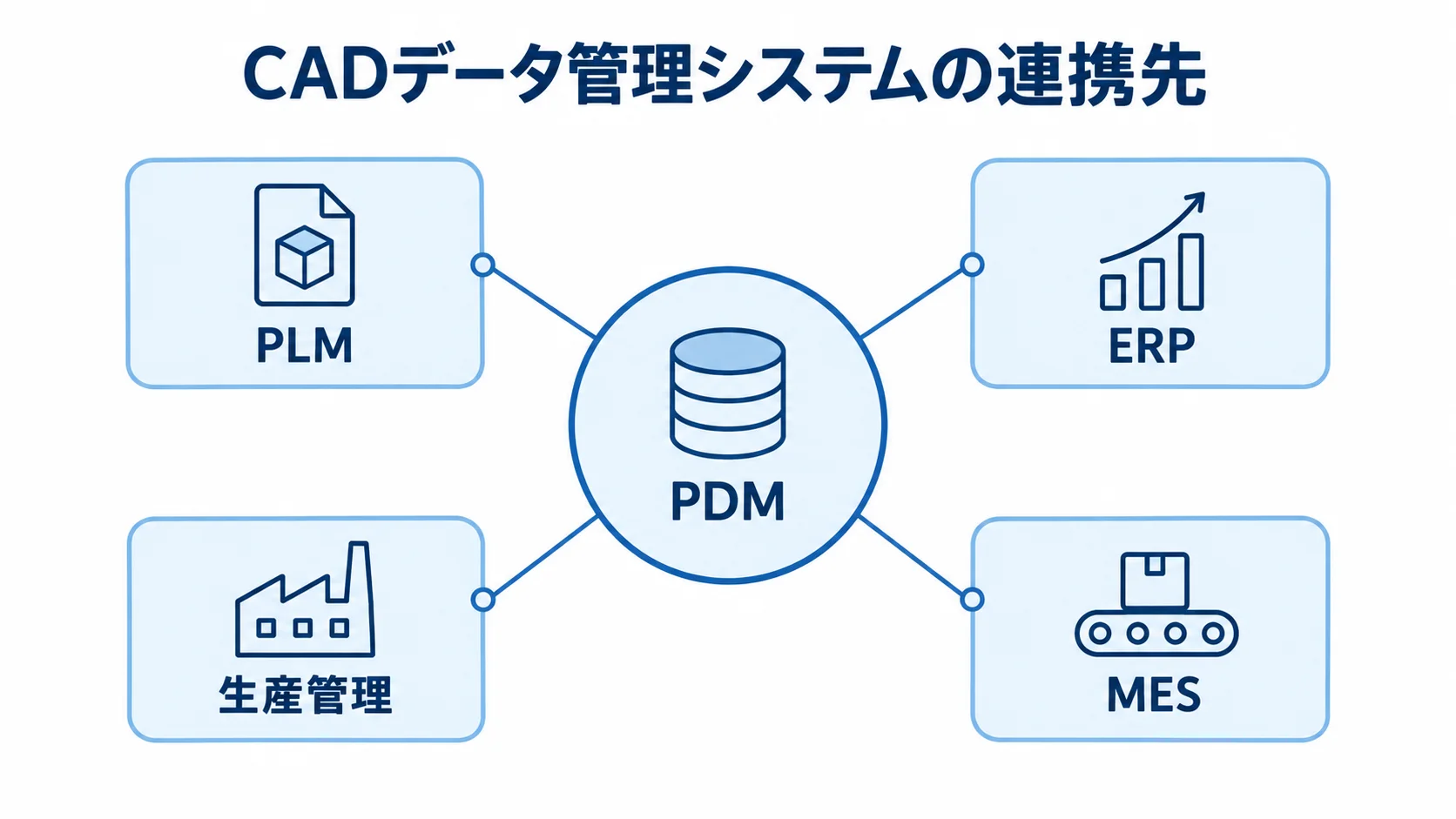

CADデータ管理システムは、2D図面、3Dモデル、部品表（BOM）、仕様書、解析結果、承認記録などを製品単位で関連付けて管理する仕組みです。一般的にはPDM（Product Data Management）が中心となり、必要に応じてPLM、ERP、生産管理、MESと連携します。発注時は「ファイル共有ができればよい」のか、「製品情報の正本を管理し、後工程まで変更を伝える」のかを最初に分けて考えることが重要です。

クラウドストレージはファイルを保存・共有するサービスですが、PDMはCADの参照関係、チェックイン・チェックアウト、世代、リリース状態、属性、承認者などを管理する点が違います。例えばアセンブリに含まれる部品を変更したとき、関連図面やBOMへの影響範囲を追跡できなければ、保存先を一つにまとめただけでは設計変更の漏れを防げません。

ITreviewが2026年7月15日に公開したPDMカテゴリでは、11製品が掲載され、PDMを設計図、仕様書、BOM、変更履歴などの一元管理に使う仕組みとして整理しています（出典: ITreview「PDM（製品情報管理）システムのおすすめ10製品」、2026年）。自社が必要とするのが文書管理だけなのか、CAD構造と製品構造まで含むのかで、選ぶ製品と発注費用は大きく変わります。

同じ部品の図面が設計者のPC、部門共有フォルダ、協力会社へのメール添付に残っている場合、システムを入れても正しいデータが決まりません。発注前に、正式版の登録者、承認済みと作業中の区別、旧版の参照可否、部品番号とファイル名のルール、設計変更の起点を決めます。これを決めずに「検索しやすい画面」だけを発注すると、便利な保管庫はできても業務の混乱は残ります。

特に確認したい対象は、CADファイル単体ではなく、アセンブリの参照ファイル、2D図面、BOM、仕様書、CAE結果、検査記録です。CAD管理の標準機能では、部品とCAD文書の関係、改訂、ライフサイクルを扱えるため、将来のBOM連携を見据えたデータモデルをRFPに含めると、追加開発の手戻りを抑えやすくなります。

CADデータ管理システムの発注形態はどう選びますか？

発注形態は、クラウド型PDM・SaaS、既製パッケージの導入、カスタム開発の三つに分けて考えると整理しやすくなります。最初から機能の多さで選ぶのではなく、対応CAD、利用者数、拠点、データ移行量、BOMやERPとの連携、外部共有、セキュリティ制約を軸に、標準機能で足りる範囲と独自開発が必要な範囲を切り分けます。

クラウド型は、サーバーの調達や初期構築を抑え、複数拠点や在宅環境から利用しやすい点が利点です。版管理、検索、承認、ブラウザビューア、限定的な外部共有から始めたい中小規模企業や、まず1製品・1拠点で効果を確認したい企業に向いています。一方で、CADアプリケーションとの連携深度、巨大なデータの転送、工場ネットワークからの接続、保存場所、バックアップ、サービス終了時のデータ返却条件を確認します。

契約前のデモでは、単純なアップロードだけでなく、アセンブリの参照を保った登録、チェックアウト中の同時編集防止、承認後の旧版検索、協力会社への期限付き共有を実際に操作してもらいます。使いやすさの印象だけで決めず、自社のCADで同じシナリオを再現できるかを確認することが大切です。

パッケージは、PDMやPLMで実績のある版管理、ワークフロー、BOM、権限、監査ログを利用し、導入会社に設定・データ移行・教育・連携を委託する形です。自社の業務を標準機能に寄せるFit to Standardを基本にすると、開発量と将来のアップデート負担を抑えやすくなります。独自ルールをすべてアドオン化するのではなく、競争力に直結する設計変更やBOMだけを拡張対象にします。

複数CADを扱う企業では、製品の対応表だけで判断しません。Siemensの公式説明でも、Teamcenterはクラウド、オンプレミス、SaaSから提供形態を選べ、AutoCAD、Inventor、CATIA、Creo、NX、Solid Edge、SolidWorksなど複数CADとの連携を訴求しています（出典: Siemens「Teamcenter design management」、2026年確認）。ただし、対応とは「ファイルを保管できる」ことか「アセンブリ構造・属性・部品構造を連携できる」ことかで意味が異なるため、実機検証を依頼します。

カスタム開発は、既製品の機能不足が明確で、独自のBOM、設計変更、拠点別ルール、ERP・MES連携が業務上の強みになっている場合に選びます。CADファイルの閲覧画面だけを作るのではなく、正本の登録、ライフサイクル、承認、変更影響、履歴、権限、バックアップ、障害時の継続手順まで含めて設計する必要があります。

スクラッチ開発を選ぶときは、最初から全社のPLMを完成させようとしないことがポイントです。まず検索と版管理、次に承認・設計変更、その後にBOM・ERP・MES連携という段階に分け、各段階の受入条件を決めます。小さなPoCで参照切れ、重複部品、権限漏れ、移行速度を確認してから本開発へ進むと、要件の思い込みを減らせます。

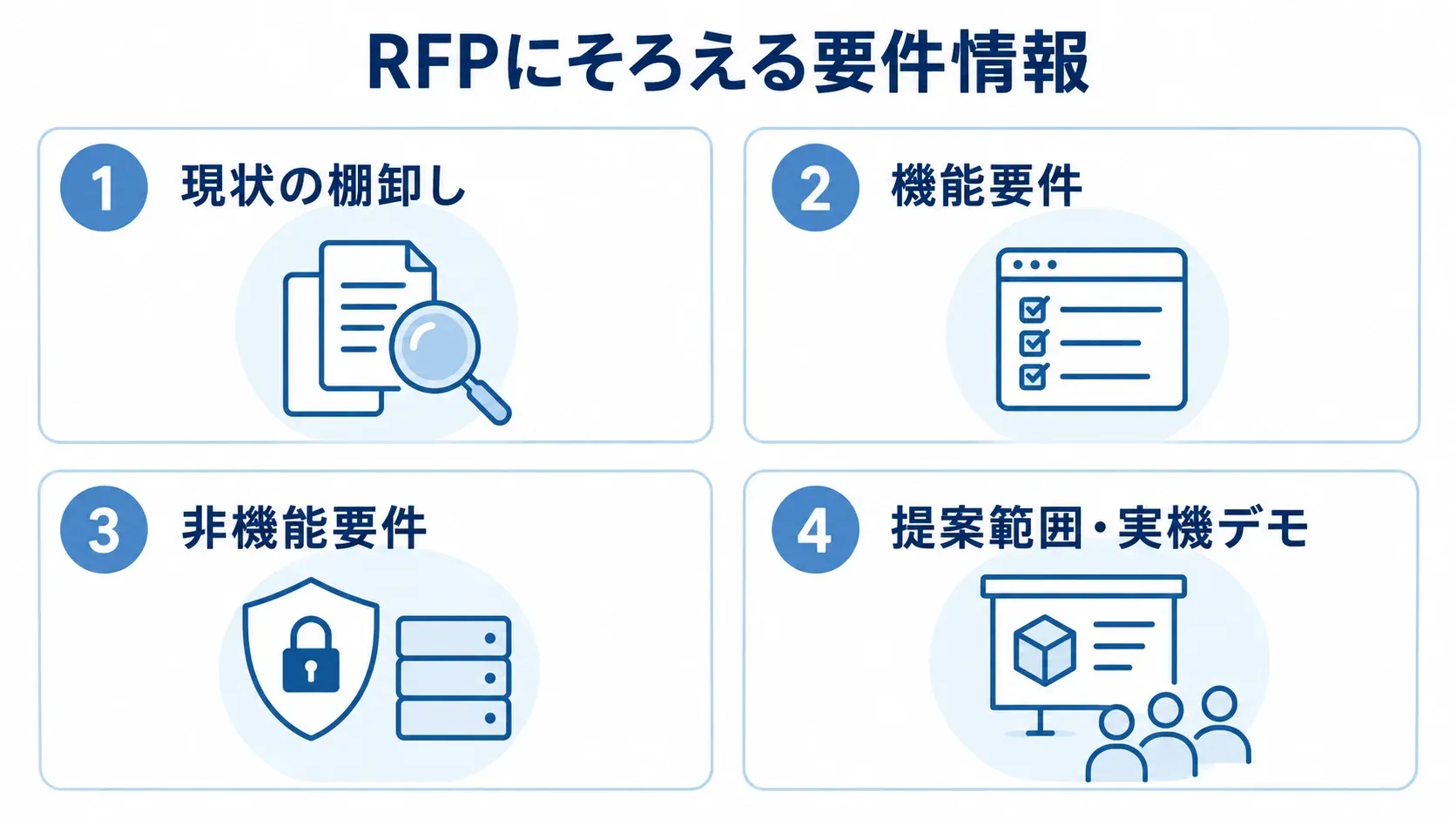

RFPと要件整理はどこまで準備して発注しますか？

RFPは「高機能なCADデータ管理システムを提案してください」では比較できません。現状の業務、管理対象、利用者、データ量、連携先、セキュリティ、導入範囲、納期、予算の考え方、提案してほしい成果物を具体化します。完全な仕様書を社内で作り切る必要はありませんが、発注先が同じ条件で見積もれる粒度まで揃えることが必要です。

最初に、CADの種類とバージョン、2D・3Dの比率、ユーザー数、拠点数、フォルダ数、ファイル容量、年間の増加量、BOMの有無、関連文書、外部共有先を整理します。次に、最新版が分からない、検索に時間がかかる、重複部品が多い、設計変更が後工程に伝わらない、といった症状を数値化します。例えば「図面を探す時間」「旧版使用の件数」「承認からリリースまでの時間」「部品流用率」を導入前後で比較できるようにします。

棚卸しでは、共有フォルダだけでなく個人PC、メール添付、協力会社の受け渡し場所、Excelの部品台帳も対象にします。移行対象を全件とするのか、現行製品と有効部品だけにするのか、旧版を参照専用で残すのかを決めると、データ移行費用の比較がしやすくなります。

機能要件には、チェックイン・チェックアウト、同時編集防止、版・改訂、属性検索、CAD構造とBOMの関連付け、承認・リリース、ECR・ECO、3Dビューア、通知、API連携、外部ユーザーの限定共有を記載します。「検索できる」ではなく、部品番号・材質・製品系列・担当部署・状態・改訂日で検索し、検索結果から承認済み図面と関連BOMを開ける、というように操作単位で書くと、提案内容を比較しやすくなります。

非機能要件には、可用性、応答時間、同時接続数、バックアップと復旧、監査ログ、保存期間、認証、MFA、通信・保存時の暗号化、障害時の連絡、脆弱性対応、データ返却、サポート時間を入れます。CADは知的財産であり、協力会社や海外拠点と共有する場合は、ダウンロード制限、透かし、期限、退職者や契約終了先のアカウント停止まで要件化します。

提案書には、採用する発注形態と理由、対象範囲、標準機能と追加開発の境界、データ移行の方法、連携方式、体制、スケジュール、成果物、前提条件、リスク、概算費用、保守費用を記載してもらいます。比較用に、必須・できれば必要・将来検討の三段階をRFP側で示し、各社に同じ優先順位で回答してもらいます。

また、見積だけでなく、実機デモのシナリオを指定します。「作業中のCADを登録する」「承認して正式版にする」「設計変更を起票する」「BOMの変更影響を見る」「協力会社には一部だけ共有する」「参照切れのデータを検出する」といった流れです。成功条件と受入テストを先に決めると、提案資料の見栄えではなく、現場で使えるかを評価できます。

CADデータ管理システムを外注・委託する進め方

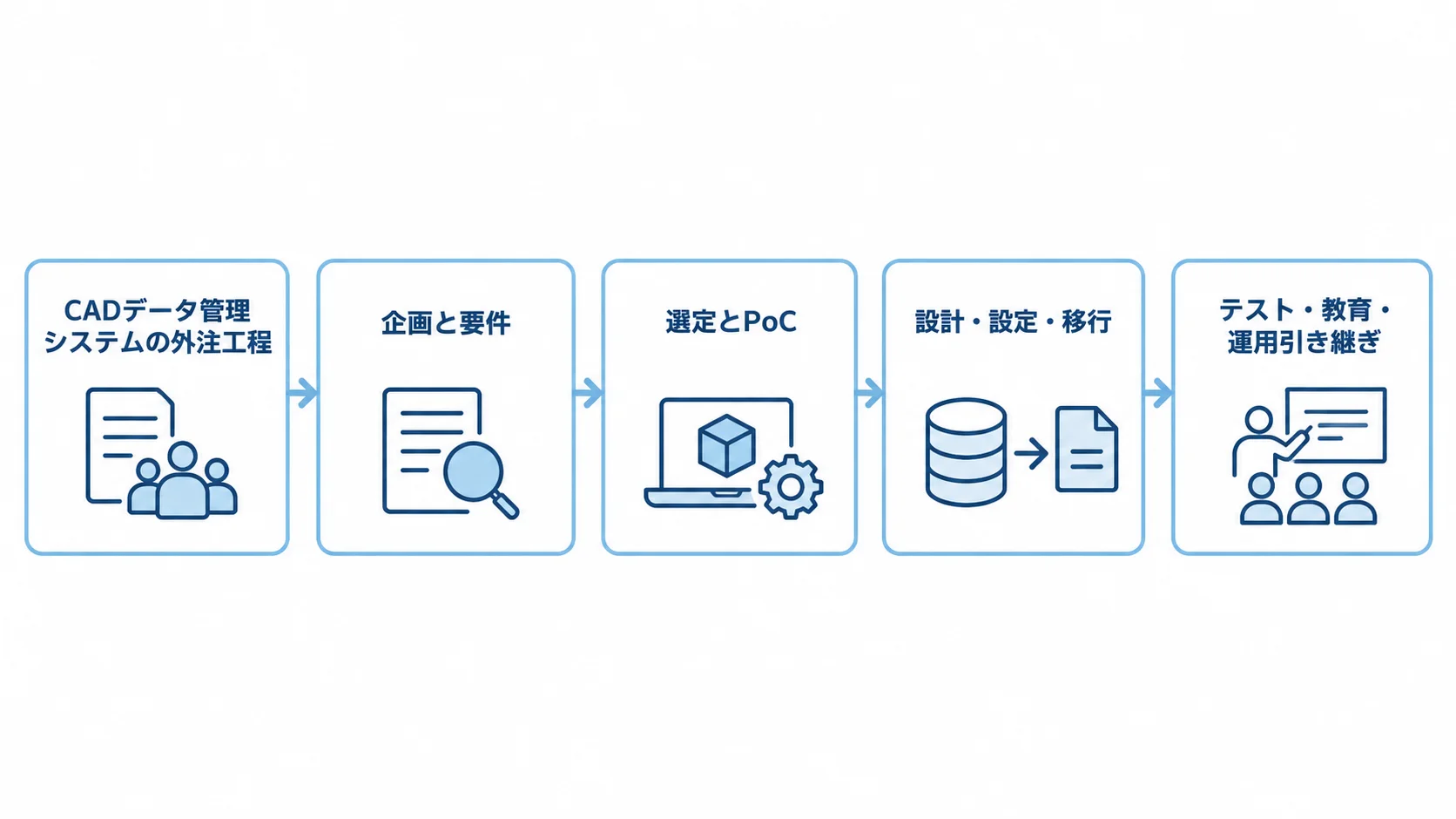

外注プロジェクトは、発注先を決めてから考えるのではなく、企画、選定、PoC、設計・設定、移行、テスト、教育、運用引き継ぎを一つの流れとして設計します。特にCADの移行は、ファイルをコピーするだけでは終わらず、参照関係、重複、属性欠落、旧版、権限、BOMの整合性を検証する必要があります。

候補会社は、PDM・PLM製品の導入会社、CADに強いSI会社、業務システムの受託開発会社から組み合わせます。製品ベンダーだけに絞ると自社製品に業務を合わせる提案に偏ることがあり、受託開発会社だけに絞ると標準機能やCAD連携の知見が不足することがあります。候補の得意領域と不得意な条件を先に聞き、複数社に同一RFPを渡します。

評価では、対応CADの数よりも、自社CADでの構造連携、製造業の変更管理、データ移行、ERP・MES連携、現場教育、国内サポート、障害時の責任分界を確認します。PTCの公式資料では、CAD文書を版管理・ライフサイクル管理の対象とし、Creo、CATIA V5、NX、Autodesk Inventorなどの移行をETLV（抽出・変換・ロード・検証）で扱う考え方が示されています（出典: PTC「CAD Data Management in Windchill」、2026年確認）。このような移行・検証の方法を説明できる会社は、単純なファイルコピーを提案する会社より比較対象として有力です。

PoCでは、代表的な製品のアセンブリ、参照の深いCAD、古い図面、重複部品、BOMと紐づく図面、外部共有が必要なデータを少量選びます。登録、検索、改訂、承認、ビューア表示、部品構造の確認、権限変更、バックアップ復元までを実行し、現場担当者が許容できる操作時間と精度を確認します。

移行では、対象データの選別、属性のマッピング、重複の扱い、参照切れの検出、移行後の件数照合、サンプルによる目視確認、旧システムの読み取り専用期間を合意します。移行後に問題が出た場合の責任範囲と再移行の条件も、契約または作業仕様書に記載します。データ移行を本稼働直前の付帯作業にすると、品質確認と修正の時間が不足しやすくなります。

受入テストは、画面が表示されるかだけでなく、業務の完了条件で確認します。設計者が作業版を登録し、承認者が差分を確認し、正式版が生産技術・購買・品質へ伝わり、協力会社には許可された版だけが共有され、設計変更の履歴を後から追えることが合格条件です。検索時間、通知の遅延、参照切れ、権限の過不足、BOMの差分も記録します。

導入後は、システム管理者、設計部門のデータオーナー、各部門の承認者を決めます。利用ルールを作るだけでは定着しないため、旧フォルダをいつ停止するか、登録しないデータをどう扱うか、部品番号の重複を誰が判断するかまで運用手順に落とします。初期導入の効果は、検索時間、旧版使用、承認リードタイム、部品流用率、設計変更の伝達時間などのKPIで確認します。

CADデータ管理システムの契約形態はどう選びますか？

契約形態は、成果物と要件の確定度、発注者が担えるプロジェクト管理の範囲、変更の多さで選びます。CADデータ管理システムでは、要件定義やPoCは準委任、仕様が固まった設定・開発や移行作業は請負、運用改善は準委任という組み合わせが現実的な場合があります。

請負契約は、合意した成果物を完成させ、検査・受入を経て納品する部分に向いています。画面、機能、設定、移行ツール、連携仕様、テスト仕様書、操作マニュアルなどの成果物と、受入基準、納期、瑕疵対応、知的財産、再委託、納品データの扱いを明確にします。

ただし、現行データの品質や業務ルールが不明な段階で、全工程を固定額の請負にすると、前提条件の相違が追加費用や納期延長につながります。要件が変わりやすい移行や現場検証まで「完成」の定義が曖昧なまま契約しないことが重要です。

準委任契約は、専門家の知見や作業時間の提供を受ける部分に向いています。現状調査、業務整理、RFP作成支援、製品選定、PoC、データクレンジング方針、利用部門との調整、導入後の改善など、成果を事前に一つの完成物として定義しにくい業務で使いやすくなります。

準委任であっても、作業範囲、担当者、稼働時間、会議体、報告書、判断期限、課題管理、終了条件を決めます。「人を出してもらう契約」とだけ理解すると責任分界が曖昧になるため、毎月の成果物と意思決定の記録を残します。契約条件の法的な確認は、社内の法務担当や専門家にも相談します。

企画・要件定義、PoC、本開発、移行、本稼働支援を一つの契約にまとめず、段階ごとに発注する方法もあります。最初の契約で、現状分析、対象データのサンプル移行、標準機能のデモ、概算見積、次工程の判断材料を成果物にします。PoCの結果を見て、パッケージ導入を続けるか、カスタム開発へ進むかを判断できます。

段階契約では、次工程へ進む判断基準と、途中で中止する場合のデータ返却・ドキュメント引き渡しを決めます。発注先を一社に固定する場合でも、各工程で見積の前提と成果物を更新すると、予算と要件のズレを早く発見できます。

CADデータ管理システムの費用相場と見積の内訳

CADデータ管理システムの費用は、ユーザー数、CADの種類、データ量、拠点数、移行対象、BOM・ERP・MES連携、クラウドかオンプレミスか、標準機能と追加開発の割合で変わります。価格非公開の製品も多いため、一つの数字で断定せず、導入方式ごとのレンジと含まれる作業を分けて予算化します。

2025〜2026年時点の公開価格と、製造業向け業務システムの類似案件から整理した目安は、クラウド型PDM・SaaSが月額5万円〜30万円程度、初期設定・教育が20万円〜100万円程度です。小規模に版管理・検索・共有から始める場合の目安であり、ユーザー数、容量、CAD連携、サポート契約によって変わります。

パッケージ導入は、ライセンス、サーバーまたはクラウド環境、設定、連携、移行、教育を含めて300万円〜1,500万円程度、期間は3〜9か月程度が一つの目安です。公開価格の例として、大塚商会のFullWEB-PDMは税別750万円、AutoCAD連携オプション50万円、SOLIDWORKS連携オプション150万円と掲載されています（出典: 大塚商会「FullWEB-PDM 価格」、2026年確認）。これは製品価格の一例であり、要件定義、データ移行、教育、追加連携、保守の費用を含む総額ではありません。

カスタムPDMや周辺システム開発は、小規模で300万円〜1,000万円、中規模で1,000万円〜5,000万円、大規模で5,000万円〜1億円以上となる可能性があります。期間は小規模で3〜6か月、中規模で6〜12か月、大規模では12か月〜2年以上が目安ですが、これらはCAD管理、業務システム、連携、移行を含む類似案件からの推定です。正式な予算は、自社のRFPとPoC結果をもとに複数社から取得します。

見積書は総額だけでなく、現状調査・要件定義、環境構築・基本設計、設定・追加開発、データ移行・連携・テスト、教育・本稼働支援、保守・運用に分けてもらいます。リサーチノートで整理した類似業務システムの構成では、要件定義が全体の10〜15％、環境構築・基本設計が20〜25％、設定・追加開発が35〜50％、移行・連携・テストが15〜25％程度の目安になりますが、内訳比率は案件の複雑さで変わります。

特に安い見積で抜けやすいのが、データの棚卸し、属性整備、参照切れの修正、権限設計、連携テスト、利用部門の教育、旧システムとの並行運用です。見積条件に「移行対象の件数」「1ファイルあたりの確認範囲」「連携先のテストデータ」「発注者が準備する作業」を書いてもらい、各社の前提を揃えます。

初期費用が安くても、ライセンス、ストレージ、追加ユーザー、API、バックアップ、監視、サポート、バージョンアップ、障害対応、運用管理者の人件費が継続します。類似する業務システムの予算計画では、年間保守を初期開発費の15〜25％程度で見込むことがありますが、製品契約やサポート範囲によって異なるため、必ず個別見積で確認します。

5年間の総保有コストで比べる場合は、初期費用に加え、月額または年額、保守、追加開発、移行や再教育、環境更新、終了時のデータ取り出しを含めます。クラウドとオンプレミスの比較では、サーバー費用だけでなく、バックアップ、監視、パッチ適用、障害復旧を誰が担うかまで同じ条件に揃えます。

委託先選定と見積比較で確認すべきポイント

委託先は、価格の低さだけでなく、CADと製造業務の理解、データ移行、連携、現場定着、契約後の責任体制を含めて評価します。複数社の見積を比較するときは、同じRFP、同じサンプルデータ、同じデモシナリオを渡し、金額の差が機能差なのか、作業範囲の差なのかを分解します。

「製造業で導入実績がある」という説明だけでは不十分です。自社と同じCAD、同じ程度のデータ量、同じ拠点構成、同じERP・MES連携、協力会社との共有を経験したかを聞きます。可能であれば、匿名化した事例で、導入前の課題、対象範囲、移行件数、期間、体制、導入後のKPI、残った課題を確認します。

ベンダーのデモでは、成功する操作だけでなく、失敗時の復旧を見せてもらいます。参照ファイルが欠落した場合、誤って旧版を共有した場合、承認者が不在の場合、協力会社の契約が終わった場合、連携先が停止した場合に、誰がどの手順で復旧するかを確認します。運用時の現実を説明できるかが、委託先の実力を見分ける材料になります。

比較表には、要件適合度、対応CAD、標準機能と追加開発、移行対象と検証方法、連携方式、セキュリティ、納期、導入体制、保守、将来拡張、契約条件を並べます。各項目を「必須」「条件付きで可」「不足」に分け、提案会社の回答と根拠を記録します。価格だけを重くすると、最安の提案に含まれない移行や教育が後から追加され、結果的に総額が上がることがあります。

見積の差が大きい場合は、値引き交渉より先に前提を揃えます。例えば一社は全件移行、別の一社は現行製品だけ、また一社はERP連携を含み、別の一社はCSV出力までという差が考えられます。差分を確認したうえで、必須範囲、追加オプション、将来フェーズに分けて比較すると、経営会議で説明しやすい予算になります。

CADデータには、製品の機密情報、顧客仕様、加工ノウハウが含まれるため、アクセス権を設計単位・拠点単位・プロジェクト単位で設定します。MFA、操作・ダウンロード・承認ログ、バックアップの世代、復旧目標、脆弱性対応、外部アカウントの停止、秘密保持契約、輸出管理上の制限を確認します。

経済産業省は2025年4月、中小規模の製造事業者向けに、工場のサイバー・フィジカル・セキュリティ対策の具体的な手順や事例を示す資料を公表し、サプライチェーン全体での対策の必要性を説明しています（出典: 経済産業省「中小規模の製造事業者向けに工場のセキュリティを確保するための具体的な手順や事例を紹介する解説書」、2025年）。CAD管理をIT部門だけのクラウド導入として扱わず、工場ネットワーク、リモート保守、取引先アクセス、復旧手順までRFPに含めます。

よくある質問（FAQ）

CADデータ管理システムの発注では、費用だけでなく、既存データ、契約、運用責任について疑問が生じます。ここでは、外注を検討する担当者からよく寄せられる質問に、判断の要点を直接回答します。

CAD・PDM製品に詳しい導入会社、CAD連携に強いSI会社、業務システムの受託開発会社を、要件に応じて比較します。自社と同じCAD、データ移行、設計変更、BOM連携、製造現場の運用を経験し、実機デモと見積の前提を説明できる会社を選ぶことが重要です。

複数拠点で短期導入し、サーバー運用の負担を減らしたい場合はクラウドが候補になります。工場内の接続制約、巨大なデータ、既存認証・ネットワーク、社外接続の制限、独自のバックアップ要件が強い場合はオンプレミスやハイブリッドが候補です。どちらが正解かを先に決めず、保存場所、復旧、外部共有、運用担当の責任分界をRFPで比較します。

検索、正本の版管理、承認、権限、バックアップ、監査ログ、設計変更の履歴など、後から補うとデータ整合性に影響する機能は安易に削らないことをおすすめします。一方、全社展開、AI検索、高度なビューア、複雑なERP・MES連携は、PoC後の第2段階に分けられる場合があります。必須機能と将来機能を分け、初期の業務効果を確認してから拡張します。

件数が少なく、参照関係や属性が単純なら、手順を整えて社内で行える場合もあります。ただし、アセンブリの参照、重複部品、旧版、複数CAD、BOM、欠落属性、外部共有権限が絡む場合は、移行設計と検証経験のある委託先に依頼するほうが安全です。全件移行を一度に決めず、サンプルをETLVで検証し、移行対象と除外対象を明確にします。

まとめ

CADデータ管理システムの発注・外注は、製品名や最安値を決める作業ではありません。正本データ、版、承認、設計変更、BOM、外部共有、セキュリティ、運用責任を整理し、クラウド・パッケージ・カスタム開発のどこまでが自社に合うかを判断するプロジェクトです。

進め方としては、現状データとKPIを棚卸しし、必須要件・将来要件を分け、同じRFPとデモシナリオで複数社を比較します。見積は初期費用だけでなく、移行、連携、教育、保守、5年間の運用費まで含め、作業範囲と前提条件の差を確認します。

最初から全社のPLMを完成させるのではなく、1製品・1拠点・1CADを対象にPoCを行い、検索・版管理・承認を確実に定着させます。その後に設計変更、BOM、ERP・MES、海外拠点、協力会社への共有を段階的に広げると、投資と現場負担のバランスを取りやすくなります。
