CADデータ管理システム開発の進め方/やり方/流れや方法/手法/工程/手順

CADデータ管理システムの開発は、図面を保存する箱を作ることではなく、製品情報の正本と設計変更の流れを決め、現場が迷わず最新データを使える状態をつくる取り組みです。

「最終版が分からない」「設計変更が製造や購買に伝わらない」「PDMとクラウドストレージの違いが分からない」といった悩みを解消するため、本記事ではCADデータ管理システムの開発の進め方を、要件整理から定着まで6つのフェーズに分けて解説します。費用相場、見積もりで確認すべき作業、PoCでの判断基準、導入後のチェックリストまで、実務で使える形に整理しています。

▼全体ガイドの記事
・CADデータ管理システム開発の完全ガイド

CADデータ管理システムの全体像

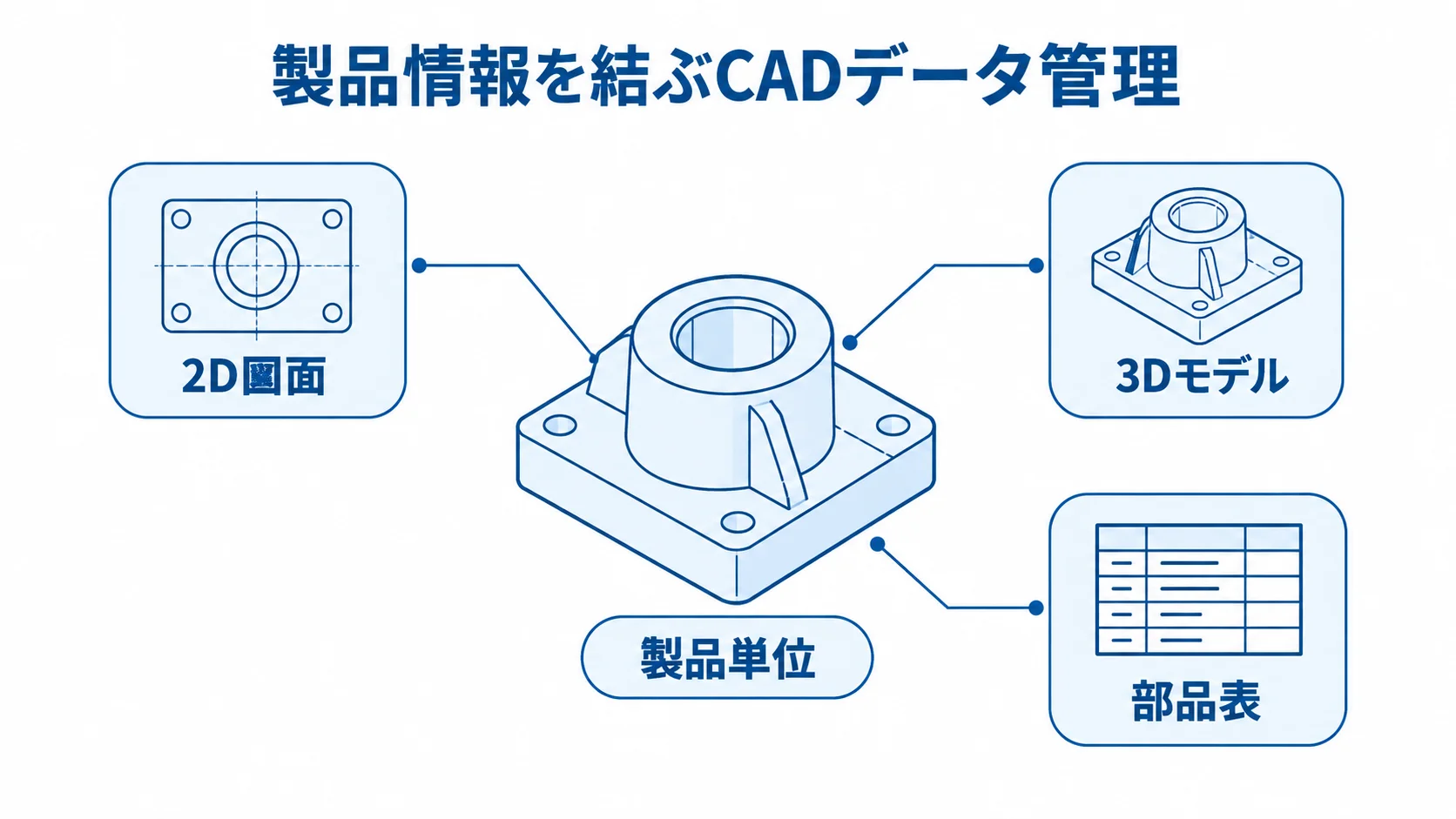

CADデータ管理システムは、2D図面や3Dモデルだけでなく、部品表、仕様書、解析結果、承認履歴を製品単位で結び付けて管理する仕組みです。導入の起点は「どのファイルを置くか」ではなく、「どの情報を正本とし、誰が、いつ、どの版を使えるのか」を業務として定義することになります。

ファイルサーバーや一般的なクラウドストレージは、ファイルを保管して共有する用途に適しています。一方、CADデータ管理システムは、アセンブリを構成する複数ファイルの参照関係、チェックイン・チェックアウト、版数、承認、リリース状態を管理します。そのため、フォルダ名やファイル名だけで「正式版」を判断している企業では、版管理とワークフローを導入するだけでも効果が出やすいです。

ただし、保存先を変えるだけでは課題は解決しません。旧版のコピー、重複部品、担当者しか分からない属性、参照切れの図面を放置したまま移行すると、新システムに混乱を移すことになります。移行前に「正本」「作業中」「廃止」「参照のみ」を分類することが重要です。

PDMは設計データや関連文書を製品単位で管理し、検索、版管理、承認、設計変更を支える領域です。PLMはそこから対象を広げ、要求、BOM、製造工程、品質、保守まで製品ライフサイクル全体をつなぐ考え方です。最初からPLM全体を一度に作るのではなく、まず「設計データの正本管理」、次に「変更とBOM」、その後に「ERP・MESや海外拠点」と段階を区切ると、投資判断がしやすくなります。

例えば、PTCの公式資料ではCAD文書を版管理・ライフサイクル管理の対象として扱い、BOMや製品構造と関連付けています。また、SiemensのTeamcenterはAutoCAD、Inventor、CATIA、Creo、NX、Solid Edge、SolidWorksなど複数CADへの対応と、クラウド・オンプレミス・SaaSの提供形態を示しています。こうした製品を比較するときも、機能数ではなく、自社の正本データと業務のどこまでを担当させるかで判断することが大切です。

CADデータ管理システム開発の進め方

開発は、要件整理、製品・方式の選定、設計・開発、テスト、稼働、定着の6フェーズで進めます。各フェーズで成果物と判断基準を残し、次の段階へ進む条件を合意しておくと、途中で「想定と違う」「追加費用が必要」となるリスクを抑えられます。

最初に、管理対象のCADを洗い出します。機械CADだけでなく、電気CAD、2D図面、3Dモデル、BOM、仕様書、CAE結果、検査成績書、顧客提出図の保存場所と利用者を一覧にします。ユーザー数、拠点数、ファイル容量、年間の追加容量、外部協力会社の数、海外アクセスの有無も同時に記録します。

次に、現場へのヒアリングで「最終版が分からない」場面を具体化します。例えば、設計者が承認前の図面を購買へ渡している、設計変更通知がメールに埋もれている、部品番号が部署ごとに違う、といった事象です。成果指標は「旧版使用の発生件数」「図面検索にかかる時間」「承認からリリースまでの時間」「既存部品の流用率」などから3〜5個に絞り、現状値を測っておきます。

この段階のチェックリストは、(1)製品情報の正本はどのシステムか、(2)版と改訂の命名規則は何か、(3)承認者と代行者は誰か、(4)設計変更をどの部門へ通知するか、(5)外部共有時に何を見せてよいか、(6)停止時にどの業務を紙や既存サーバーで継続するか、の6点です。ここが決まらないまま製品デモへ進むと、見栄えのよい機能に引っ張られやすくなります。

方式選定では、標準機能で業務を合わせるFit to Standardを基本にします。版管理、検索、権限、承認、ビューアなど共通化しやすい機能まで個別開発すると、アップデートのたびに改修が必要になるためです。一方で、競争力に直結する独自BOM、特殊な設計変更ルール、ERP・MESとの連携は、APIや拡張機能で補う価値があります。

クラウド型は複数拠点や協力会社との共有を始めやすく、サーバー運用の負担も抑えやすい方式です。オンプレミス型は、社外接続の制限、巨大なCADデータ、既存認証や工場ネットワークとの密接な統合が必要な企業に向いています。スクラッチ開発は、既製品にない要件が事業上不可欠で、将来の保守体制と予算を確保できる場合に限定するのが安全です。

候補製品のデモでは、一般的な登録画面だけでなく、自社の実データに近いシナリオを依頼します。「アセンブリを開いたとき参照先が切れないか」「旧版を検索できるか」「承認前のデータを購買担当が見られないか」「設計変更でBOMとの差分を追えるか」「連携エラーから再実行できるか」を確認します。評価表は機能の有無を丸印で埋めるだけでなく、操作時間、権限、エラー時の復旧方法まで記録します。

設計では、画面やサーバー構成だけでなく、データモデルと業務ルールを先に固めます。部品番号、品名、材質、担当部署、製品系列、適用期間、輸出管理区分などの属性を定義し、必須項目と入力者を決めます。CADファイルと2D図面、BOM、仕様書、解析結果をどの単位で関連付けるかも、将来の検索性と連携品質を左右します。

ワークフローは、「作業中」「設計審査中」「承認済み」「リリース済み」「廃止」のように状態を整理し、状態を変更できる役割を明確にします。設計変更では、変更要求、影響評価、承認、実施、関連図面・BOMの更新、通知、履歴保存までを一続きにします。ERPやMESへ渡す情報は、APIかバッチか、連携の頻度、エラー時の再送、二重登録防止のキーを仕様書に記載します。

セキュリティ設計では、ロール別権限、拠点・プロジェクト単位の公開範囲、多要素認証、通信・保存時の暗号化、閲覧・ダウンロード・承認ログ、世代バックアップを要件に含めます。経済産業省は2025年4月に中小規模の製造事業者向けに、工場セキュリティの具体的な手順と事例を示す資料を公開しています（出典: 経済産業省「工場セキュリティの重要性と始め方」、2025年）。CADデータ管理もIT部門だけの課題にせず、工場ネットワーク、リモート保守、協力会社、秘密保持契約と合わせて設計します。

CADデータ管理システムのテストは、画面が開くかだけでは不十分です。単体テスト、連携テスト、移行テスト、権限テスト、性能テスト、受入テストを分け、誰がどのデータで何を確認したかを残します。特にアセンブリの参照関係、旧版の扱い、図面とBOMの整合性、属性検索、承認履歴は、実際の代表データで検証します。

受入テストでは、設計者、設計管理、生産技術、購買、品質、情報システム、必要に応じて協力会社の代表者に参加してもらいます。「検索に何秒かかるか」「承認差戻しから再申請できるか」「公開範囲を誤って広げないか」「ERPの連携エラーを誰が検知するか」といった業務シナリオを確認します。合格条件を事前に数値化しておくと、感覚的な好みでリリース判断が揺れにくくなります。

移行テストでは、全データを一度に移さず、代表製品や過去の設計変更を含むサンプルを移します。参照切れ、重複部品、文字化け、属性欠落、権限の引き継ぎを確認し、問題件数と修正方法を記録します。バックアップからの復旧時間、システム停止時の作業継続、移行後に旧環境を参照専用で残す期間も、受入条件に含めておくと安心です。

稼働前には、対象拠点、対象製品、移行対象データ、切り替え日時、凍結期間、問い合わせ窓口を決定します。おすすめは、1拠点・1製品系列・1種類の主要CADから始める段階稼働です。全社一斉に切り替える場合でも、重要製品を先行グループと後続グループに分け、障害時に戻せる判断基準を決めておきます。

切り替え当日は、最終バックアップ、移行件数、エラー件数、ユーザー権限、連携先の稼働状態を確認します。旧環境をすぐ削除せず、参照専用にして一定期間残すと、移行漏れの調査や過去案件の確認に役立ちます。万一システムが停止したときの作業場所、承認方法、復旧連絡網を事前に訓練しておくことも重要です。

稼働判定のチェック項目は、「最新の承認済みデータを検索できる」「権限外のデータが見えない」「主要CADの参照関係が壊れていない」「設計変更の通知先が正しい」「ERP・MES連携の未送信が検知できる」「バックアップから復旧できる」の6項目です。6項目のいずれかが未確認の場合は、対象範囲を絞るか、暫定運用を定めてから開始します。

定着化では、システムの操作説明だけでなく、旧運用へ戻らない仕組みを作ります。部門ごとに現場リーダーを置き、登録ルール、命名規則、承認の締め時間、外部共有の申請方法を短い手順書にします。新しいCADや拠点を追加するときの申請・審査・教育の流れも、稼働後の標準プロセスとして決めます。

月次または四半期ごとに、旧版使用の件数、検索時間、部品流用率、承認リードタイム、設計変更の未通知件数、連携エラー件数を確認します。数字が改善しないときは、機能不足と決め付けず、属性入力の負担、権限の厳しさ、責任者の不在、教育不足を切り分けます。AIによる類似部品検索を追加する場合も、先に部品番号や属性の品質を整えないと、候補の精度を評価できません。

運用責任者は、システム管理者、データ管理者、業務ルール責任者、セキュリティ担当者を分けて任命します。アカウントの棚卸し、退職者や協力会社の停止、バックアップの復旧確認、脆弱性対応、ライセンス数の見直しを定期作業に組み込みます。導入のゴールは稼働日ではなく、現場が正本を信頼し、変更を追跡できる状態が続くことです。

CADデータ管理システムの費用相場とコストの内訳

費用は、ユーザー数、CADの種類、データ容量、拠点数、移行の難しさ、BOM・ERP・MES連携、セキュリティ要件で変わります。公開情報を比較する際は、製品価格だけでなく、初期設定、要件定義、データ移行、教育、追加開発、保守を含めた総額で考える必要があります。以下は2025〜2026年時点の公開価格と製造業向け業務システムの相場を組み合わせた目安で、個別見積もりを代替するものではありません。

クラウド型PDM・SaaSは、月額5万〜30万円程度が一つの目安です。初期設定や教育は20万〜100万円程度を見込みます。ITreviewが2026年に掲載するPDMの料金相場でも、クラウド型は月額5万〜30万円、カスタム開発型は数百万円〜1,000万円超というレンジが示されています。ユーザー数、ストレージ、ビューア、外部共有、API利用の有無で変わるため、月額だけで比較しないことが大切です。

パッケージ導入は、ライセンス、サーバーまたはクラウド環境、設定、導入支援を含めて300万〜1,500万円程度になるケースがあります。小規模なカスタムPDMは300万〜1,000万円、中規模は1,000万〜5,000万円、大規模な基幹連携まで含む場合は5,000万〜1億円以上となる可能性があります。期間の目安は、クラウドの小規模導入で2週間〜2か月、パッケージで3〜9か月、カスタム開発で3〜12か月以上です。

公開価格のある例として、大塚商会のCAD Japan.comではFullWEB-PDMが税別750万円、AutoCAD連携オプションが50万円、SOLIDWORKS連携オプションが150万円と掲載されています（出典: 株式会社大塚商会「FullWEB-PDM 価格」、確認日2026年8月）。この金額は製品価格の一例であり、要件定義、データ移行、教育、追加連携、保守が含まれるかは別途確認が必要です。

見積書では、(1)現状調査・要件定義、(2)環境構築・基本設計、(3)標準設定・追加開発、(4)データ移行・外部連携・テスト、(5)教育・稼働支援、(6)保守・運用改善を分けて記載してもらいます。リサーチノートで整理した類似業務システムの目安では、要件定義が10〜15%、環境構築・基本設計が20〜25%、設定・追加開発が35〜50%、移行・連携・テストが15〜25%程度です。比率は固定価格ではなく、各項目の抜けを見つけるための確認軸です。

特に費用が膨らみやすいのは、参照関係を保ったCAD移行、部品番号の統合、過去版の扱い、ERP・MESとの双方向連携、拠点ごとの承認ルール、外部会社向けの限定アクセスです。見積もりに「データ移行一式」「連携一式」とだけ書かれている場合は、対象ファイル数、属性変換、エラー対応、再移行の回数、検証者を確認します。年間保守は、初期開発費の15〜25%程度を類似業務システムの予算目安として置けますが、契約範囲と製品のサブスクリプション条件で変わります。

費用対効果は、削減できる作業時間だけでなく、手戻りや誤加工を減らす効果で見ます。例えば、図面検索時間、設計変更の通知時間、重複設計の件数、旧版使用による不具合件数、部品流用率を導入前後で比較します。品質や納期への影響を金額化しにくい場合は、まず件数と時間を測り、3か月や6か月の実績で再評価します。

最初から全社の費用対効果を約束するのではなく、PoC対象を一つの製品系列に絞ります。対象データ数、参加ユーザー数、検索時間、承認時間、部品流用件数を開始前に記録し、PoC後に同じ指標を測ります。検索時間が短くなっても入力負担が過大で現場が登録しないなら、画面や必須属性を見直す必要があります。

CADデータ管理システムの見積もりを取る際のポイント

見積もりの精度は、発注前に何を決められるかで変わります。自社の業務をすべて詳細設計する必要はありませんが、管理対象、利用者、連携先、移行範囲、セキュリティ、導入順序を同じ資料にまとめておくと、会社ごとの提案を比較しやすくなります。

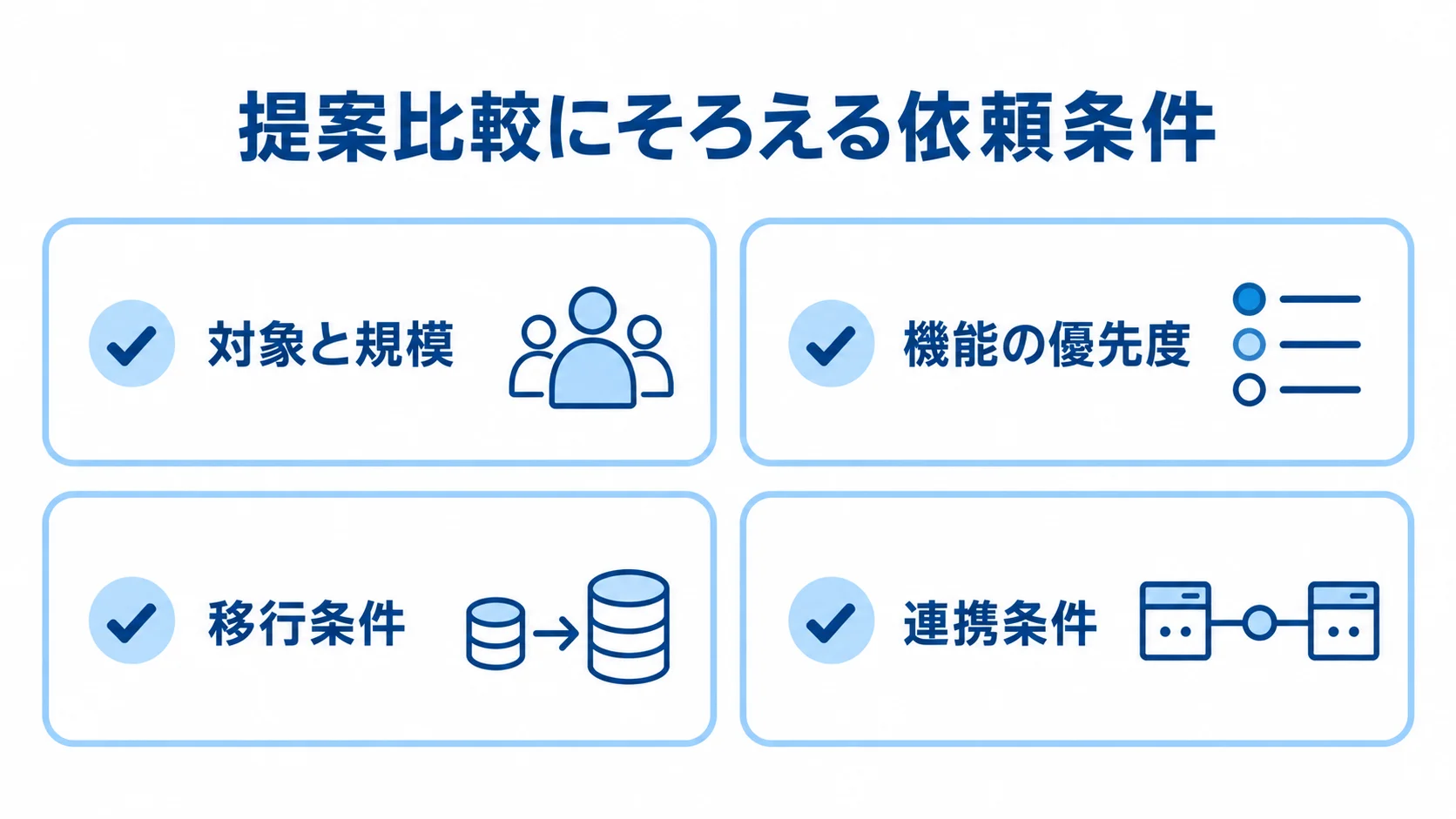

見積依頼書には、CADの製品名とバージョン、2D・3D・電気CADの種類、ユーザー数、拠点数、データ容量、年間増加量、主なファイル形式を記載します。次に、検索条件、採番、版管理、チェックイン・チェックアウト、承認、設計変更、BOM、3Dビューア、外部共有、API、バックアップ、監査ログを「必須」「できれば」「将来」に分けます。

移行については、対象期間と対象製品、旧版・廃止版を含めるか、参照関係の修復、属性の変換、重複データの扱い、移行後の検証方法を明記します。連携については、ERP、MES、生産管理、Active Directoryなどの接続先、連携項目、方向、頻度、エラー通知、再送方法を記載します。これらを事前に書くことで、会社ごとに異なる前提で安い見積もりを出す比較を防げます。

候補会社は、製品ベンダー、販売代理店、導入支援会社、受託開発会社の役割を分けて確認します。CAD/PDMの実績があっても、自社のCADバージョンや既存ERPとの連携経験があるとは限りません。提案時には、担当者の経験、移行を担当する体制、障害時の一次窓口、国内サポート、アップデート時の検証、導入後の運用改善を質問します。

評価表は、機能、費用、期間だけでなく、移行品質、業務理解、セキュリティ、拡張性、教育、保守を同じ配点で比較します。例えば、必須要件を満たさない提案は価格が安くても候補から外し、必須要件を満たす提案同士で総額と運用負荷を比べます。デモでは、サンプルデータを渡して参照切れや権限エラーの対応まで実演してもらうと、提案書だけでは分からない差が見えます。

初期費用が低く見える見積もりでは、データ移行、教育、受入テスト、連携監視、権限設計、稼働後の改善が別料金になっていないかを確認します。追加開発の単価、仕様変更の扱い、納期遅延時の責任、検収条件、保守の対応時間、バックアップと復旧の責任分界も契約前に明確にします。

反対に、最初から大規模なカスタマイズを提案された場合は、標準機能で代替できない理由を確認します。独自画面を作る前に業務ルールを整理し、標準機能、設定変更、連携、追加開発のどれで実現するかを分けます。将来のバージョンアップで改修が必要になる範囲を把握しておくと、導入後の費用と担当者の負担を見通せます。

CADデータ管理システムのよくある質問

CADデータ管理システムは、機能や価格だけでなく、自社の運用とデータの状態で成否が決まります。ここでは、導入前に特に相談の多い質問へ、判断の基準を先に回答します。

複数拠点や協力会社との共有を早く始めたい場合はクラウド、社外接続制限や工場ネットワークとの統合、巨大データの扱いを重視する場合はオンプレミスが候補です。どちらかを先に決めるのではなく、データの機密性、通信環境、バックアップ、障害時の継続方法、運用担当者の人数で評価します。ハイブリッド構成を含め、正本データがどこにあるかを曖昧にしないことが重要です。

すべてを無条件に移行する必要はありません。現行製品、保守中の製品、法令や顧客要求で保存が必要なデータを優先し、重複、廃止、参照切れ、用途不明のデータは棚卸しして扱いを決めます。代表データで参照関係と属性変換を検証し、移行しないデータは参照専用の旧環境やアーカイブで保存する方法もあります。

導入できます。まずは1拠点、1製品系列、1種類の主要CADを対象に、検索、版管理、承認、共有の4機能から始めると、現場の負担と費用を抑えやすいです。クラウド型PDMは月額5万〜30万円程度の公開相場があり、初期設定や教育を含めても段階導入の予算を組みやすい一方、ユーザー数やデータ量による増額条件を確認する必要があります（出典: ITreview「PDMシステムの価格・料金相場」、2026年）。

正本データと設計変更を確立する前に、すべての連携を始める必要はありません。まずCAD/PDM側で部品番号、版、承認状態、BOMの責任範囲を決め、その後にERPやMESへ渡す項目を絞るほうが、二重入力や不整合を防ぎやすいです。ただし、連携が導入目的そのものの場合は、早い段階で接続方式、データ方向、エラー時の再送、責任分界を検証します。

まとめ

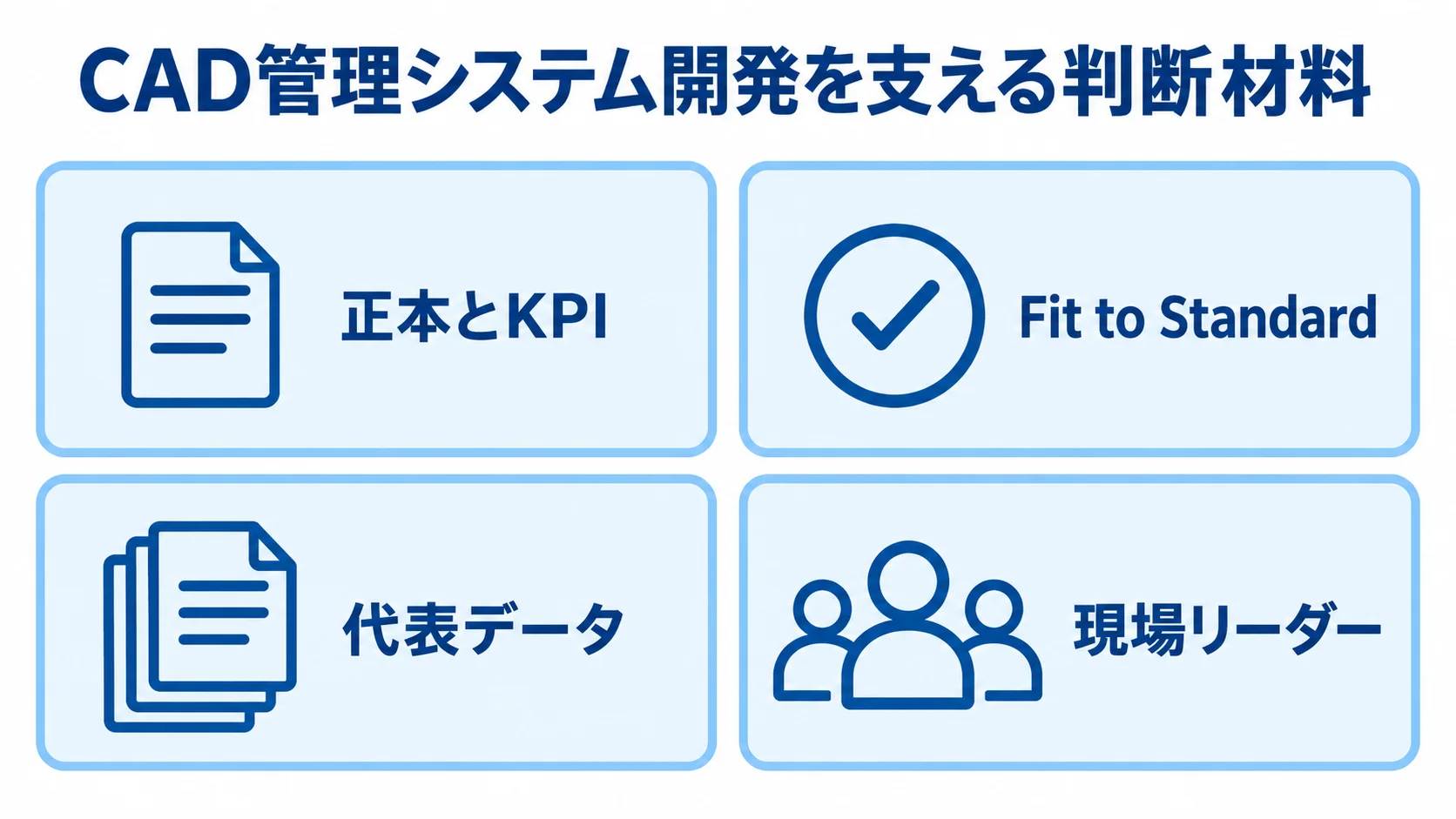

CADデータ管理システムの開発は、要件整理、選定、設計・開発、テスト、稼働、定着の順に、正本データと設計変更の責任を明確にしながら進めます。ファイルサーバーを置き換えることだけを目的にせず、検索、版管理、承認、BOM、ERP・MES連携を自社の優先順位で段階化することが成功の近道です。

最初に、旧版使用、検索時間、設計変更の通知漏れなど、現場の課題を数字で把握します。そのうえで代表データを使い、参照関係、権限、承認、移行、連携を検証し、導入前後のKPIを比較します。見積もりでは製品価格だけでなく、移行、テスト、教育、保守、障害時の継続運用まで含めて確認します。

システムは稼働しただけでは成果になりません。現場リーダー、データ管理者、運用責任者を置き、権限棚卸し、バックアップ復旧、KPI確認、教育、ルール更新を定例化します。CADデータを製品情報の正本として信頼できる状態をつくり、設計から生産・品質まで同じ情報で判断できるようにすることが、開発の最終的なゴールです。
