設備稼働監視システム開発の進め方/やり方/流れや方法/手法/工程/手順

設備稼働監視システムの開発は、いきなり高機能な予知保全を作るのではなく、対象設備と改善KPIを絞り、信号取得から現場定着までを6つのフェーズで段階的に進めることが成功の近道です。

「設備がいつ止まり、なぜ止まり、どれだけ損失が出ているのか分からない」「古い設備やメーカーが異なる設備も監視できるのか」「導入費用や期間が読めない」と悩む製造業の担当者は少なくありません。この記事では、設備稼働監視システムの全体像を整理したうえで、要件整理、製品・開発会社の選定、設計開発、テスト、稼働、定着までの実務的な進め方を解説します。費用相場と見積もりで確認すべき項目も、公開価格と推定レンジを分けて紹介します。

▼全体ガイドの記事
・設備稼働監視システム開発の完全ガイド

設備稼働監視システムとは何ですか？全体像を理解する

設備稼働監視システムは、工作機械、加工機、検査機、組立装置などの状態をデータで取得し、設備・ライン・工場単位で稼働状況を見える化する仕組みです。稼働、停止、待機、段取り替え、アラームなどを記録し、停止時間や稼働率を比較できるようにします。経済産業省も工場のスマート化では、外部ネットワークとの接続やサプライチェーンを含めたセキュリティ対策が必要だと示しているため、機能だけでなく安全な接続方式まで含めて計画することが重要です（出典: 経済産業省「工場システムにおけるサイバー・フィジカル・セキュリティ対策ガイドライン」）。

基本機能は、設備から信号やセンサーデータを取り込み、状態を時系列で保存することです。PLCの信号、積層表示灯、接点、電流センサー、温度・振動・圧力センサーなど、設備に応じた取得方法を選びます。保存したデータから、稼働率、停止時間、サイクルタイム、チョコ停回数、OEE、MTBF、MTTRなどを集計し、現場画面や管理者向けダッシュボードに表示します。停止理由を「故障」「材料待ち」「作業者待ち」「段取り」「品質確認」などに分けると、単に止まった事実から改善行動へつなげられます。

ただし、稼働率を測る機能と故障を予知する機能は別物です。導入直後からAIによる予知保全を目標にすると、設備ID、時刻、センサー値、故障履歴、停止理由などのデータ品質が不足しやすく、期待だけが先行します。まずは1〜3個のKPIを決めて稼働データを正しく蓄積し、その後に異常検知や保全管理へ拡張する方が、投資効果と運用負荷を管理しやすいです。

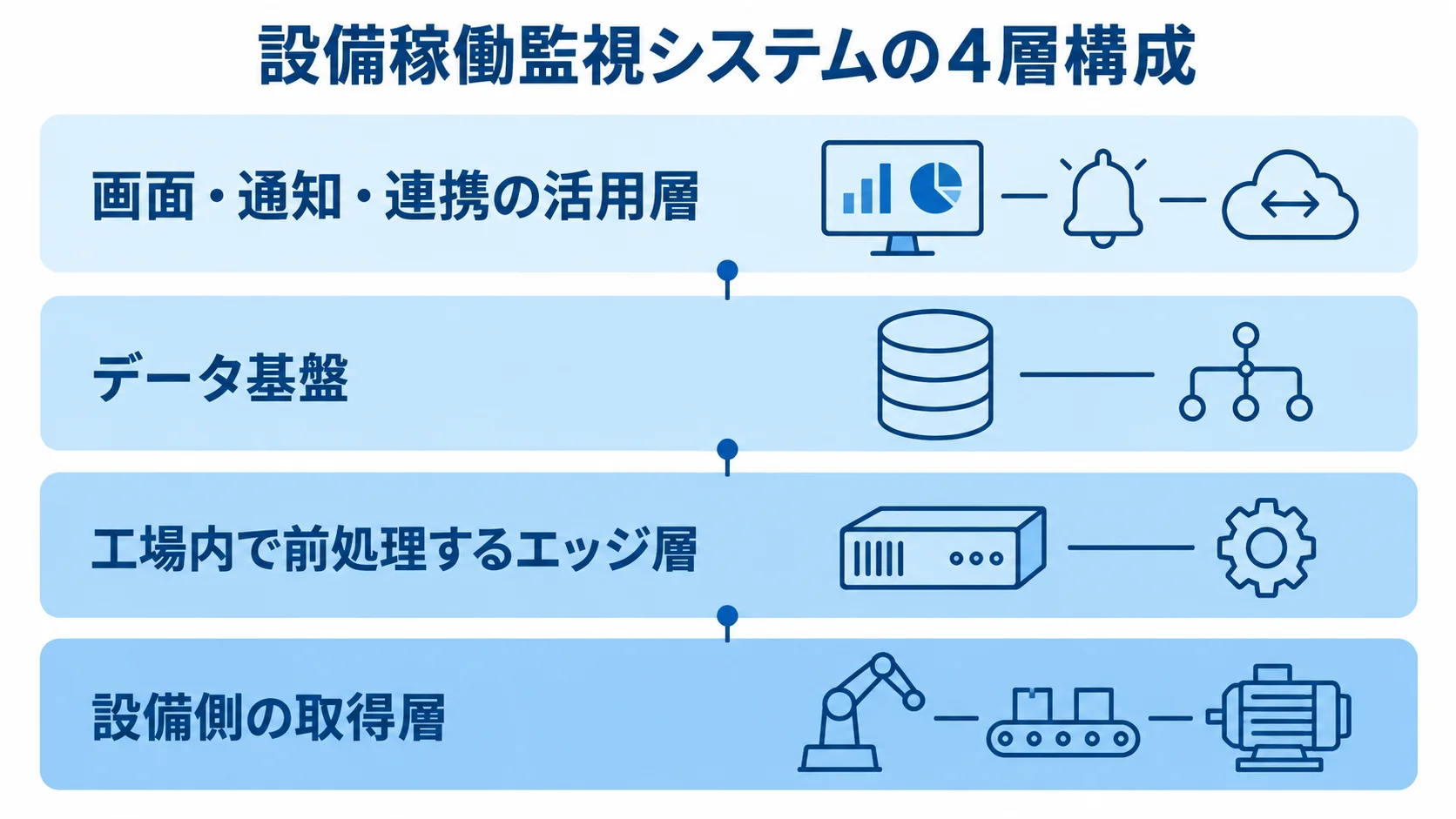

典型的な構成は、設備側のデータ取得層、工場内で前処理するエッジ層、クラウドまたはオンプレミスのデータ基盤、画面・通知・連携の活用層という4層です。古いNC機やメーカー混在設備では、PLCから直接データを取れないことがあります。その場合は電流監視、積層表示灯、後付けセンサーなどで稼働を判定できるかを現地で確認します。三菱電機システムサービスの公式サービスでも、既存装置への後付けや装置メーカー混在、無線LAN・積層表示灯からの取得が案内されています。

エッジ層には、通信断が起きても一時保存できる機能を持たせると、クラウドに接続できない時間の記録欠損を抑えられます。活用層では、Webダッシュボード、メールやチャットの通知、CSV出力、BI、生産管理、保全管理とのAPI連携などを検討します。設備監視の範囲と、MES・生産管理・予知保全の範囲を最初に線引きし、標準機能と追加開発を分けておくことが、後の見積もりと導入期間を安定させます。

設備稼働監視システムの進め方を6フェーズで解説します

設備稼働監視システムは、要件整理、選定、設計開発、テスト、稼働、定着の順に進めると、現場とIT部門の認識を合わせやすいです。フェーズを分ける目的は、すべてを一度に完成させることではなく、各段階で「次に進める条件」を確認することです。特に最初の要件整理と最後の定着支援を省くと、画面はできても改善活動に使われない状態になりやすいです。

最初に「何を見える化したいか」ではなく、「どの損失を減らしたいか」を決めます。たとえば、段取り待ちが問題なら段取り時間と設備別の待機時間、故障対応が問題なら停止時間・アラーム・MTTR、納期遅延が問題ならボトルネック設備の稼働率とチョコ停回数をKPIにします。最初からすべてのデータを集めるのではなく、改善したいKPIを1〜3個に絞ることが現実的です。

要件一覧には、設備ID、設備名、メーカー、型式、設置場所、取得信号、サンプリング間隔、稼働・停止の判定、停止理由、保持期間、閲覧者、通知先、CSV出力、既存システム連携を記載します。現地調査では、PLCの型式や空き端子、盤内スペース、電源、配線経路、無線電波、ネットワークゾーン、設備を止められる時間を確認します。「停止」と「待機」、「段取り」と「故障」をどう区別するかは、現場責任者と合意しておきます。

要件整理の完了条件は、対象設備の一覧と取得方式が決まり、KPIの計算式と停止理由の定義が文書化されていることです。たとえば稼働率を「実稼働時間÷計画稼働時間」とするのか、「稼働時間÷設備が利用可能だった時間」とするのかで数値は変わります。計算式を曖昧にしたまま製品を選ぶと、導入後に現場の数字と経営会議の数字が一致しなくなります。

選定では、価格の安さよりも、対象設備にデータ取得方式が適合するか、現地設置と立ち上げまで支援できるか、標準機能と追加開発の境界が明確かを見ます。比較対象は、既製パッケージやSaaS、クラウドとエッジを組み合わせる方式、オンプレミスや閉域網、個別開発の4つに分けると整理しやすいです。1台から短期で始めたい場合は標準サービス、複数メーカー接続や既存MESとの連携が重要な場合はSI支援や個別開発を含めて検討します。

デモでは、通常時のダッシュボードだけでなく、通信断、センサー外れ、閾値超過、設備停止、停止理由の変更、権限の異なるユーザーの閲覧を試します。古い設備では、PLCのデータを直接取るのか、電流値や積層表示灯で判定するのかを確認します。導入事例を見るときは、設備台数、メーカー混在の有無、クラウド・オンプレミスの別、現地工事の範囲、導入後に誰が設定変更を行えるかまで確認します。

候補会社には同じRFPを渡し、対象設備、取得信号、KPI、導入範囲、セキュリティ条件、保守条件を同じ前提で提示します。双葉電子工業の公式ページでは、2026年2月にオンプレミス版の販売開始が案内されており、クラウド以外の選択肢も広がっています。クラウドを避ける理由が本当にデータ持ち出しなのか、通信断への不安なのか、社内運用の制約なのかを分けると、必要以上に高価な構成を避けられます。

設計では、設備からどの信号をどの間隔で取得し、どの条件で稼働・停止・待機に変換するかを決めます。たとえば電流値をしきい値で判定する場合、アイレス電子工業のA-PoM公式FAQでは、電流値を取得して稼働状況を監視し、稼働率・非稼働率を表示し、CSV出力できる構成が説明されています。このように、取得値、判定ロジック、保存、表示、出力を分けて設計すると、後から閾値や画面を変更しやすくなります。

現場画面は、情報を増やすほど良いわけではありません。オペレーターには現在状態、停止時間、入力すべき停止理由を優先し、班長にはライン別の遅れやチョコ停、管理者には設備別の傾向やOEEを見せるなど、役割ごとに必要な情報を定義します。停止理由は選択式を基本にし、自由記述は補足に限定します。入力項目が多いと、現場が入力を省略し、データの信頼性が下がるためです。

設計書には、設備マスター、データ項目、時刻同期、異常・通信断の扱い、アラートの宛先、権限、ログ、バックアップ、データ保持期間、API仕様、障害時の復旧手順を含めます。将来、保全管理や生産計画と連携する可能性がある場合は、設備IDや製品コードを最初から共通化します。後からIDを統合しようとすると、過去データのひも付け直しに大きな工数が発生します。

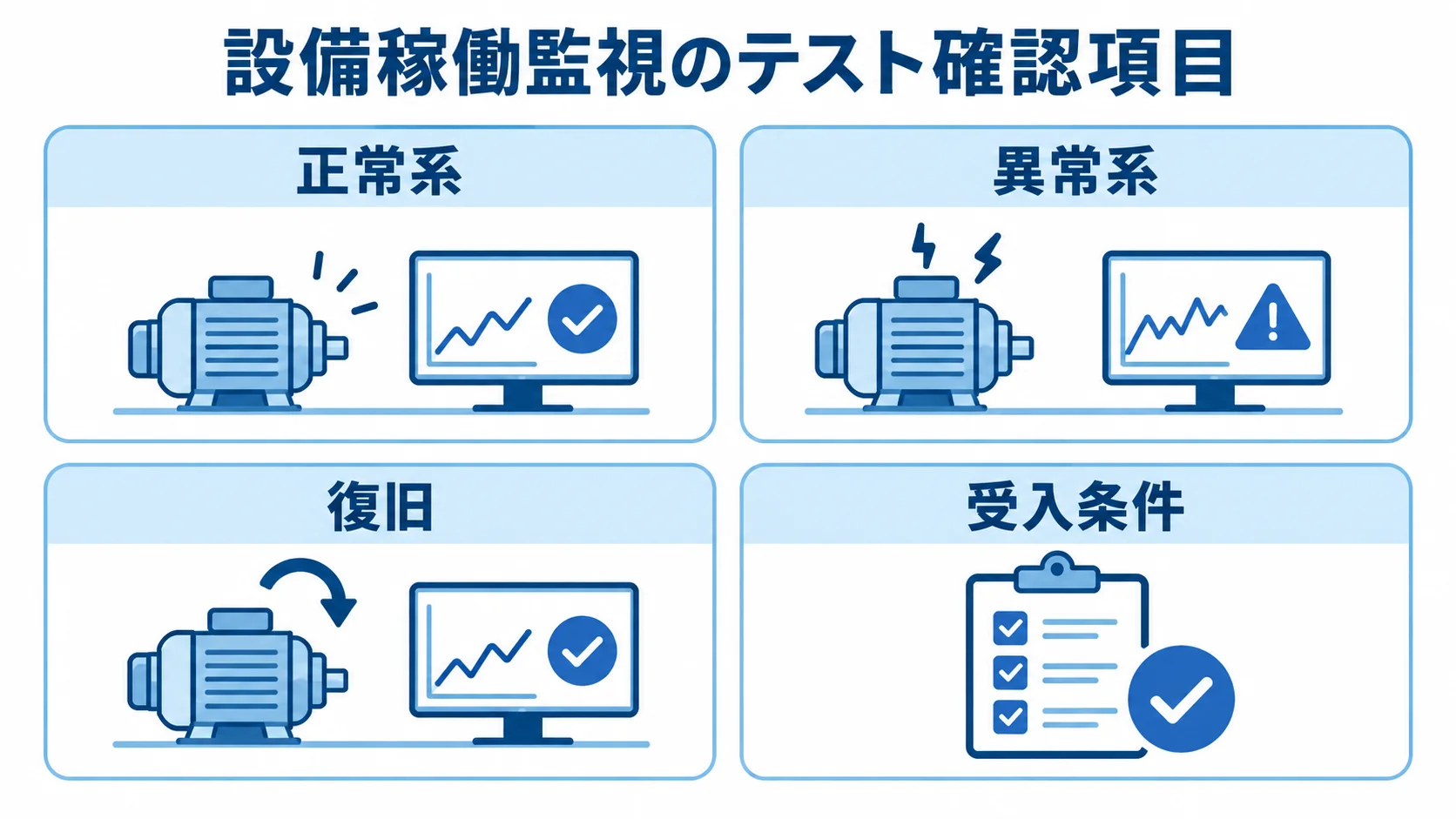

テストは、画面が表示されるかだけでなく、設備の実際の状態とシステムの記録が一致するかを確認します。正常系では、設備を稼働、停止、待機、段取りに切り替え、時刻、設備ID、状態、継続時間が正しく保存されるかを見ます。停止理由を入力した場合は、集計画面やCSVにも正しく反映されるか確認します。現場で数日から数週間の実データを取り、手書き日報やPLCの記録と突き合わせると、判定ルールの誤りを見つけやすいです。

異常系では、通信断、電源断、センサー外れ、異常値、クラウド接続断、アラートの重複、権限不足、サーバー障害を想定します。通信が復旧したあとに欠損が補完されるのか、重複データが発生しないのか、設備を止めずに復旧できるのかを確認します。監視システムの異常が設備制御へ影響しないよう、読み取り専用を基本とし、制御系に書き込む場合は安全設計と承認手続きを別途設けます。

受入条件は数値で書くと判断しやすいです。たとえば「対象設備の状態判定が現場確認と一致する」「通信断から復旧後に指定時間以内でデータが再送される」「通知を受けた担当者が手順書どおりに対応できる」「日次集計が決めた締め時刻までに完了する」といった条件です。テスト結果、未解決課題、切り戻し方法、責任者を記録し、合格基準を満たしてから本稼働へ進みます。

本稼働では、設備を止められる時間帯に合わせて設置・配線・設定を行います。夜間や休日の作業が必要なら、見積もりに現地作業費と立会い費を含めます。既存の日報や生産管理をすぐに廃止せず、一定期間は並行運用して、監視データの精度と業務上の使いやすさを確認します。画面を公開するだけでなく、誰がどのタイミングでアラートを確認し、停止理由を入力し、改善会議でどのKPIを見るのかを決めます。

クラウド利用時は、工場内ネットワークと外部接続の境界、認証方式、遠隔保守の申請、ログの保存、バックアップ、サービス停止時の連絡先を明確にします。経済産業省は、スマート化に伴ってゾーニングと、外部の機器・サービスを含む役割分担を明確にする重要性を示しています（出典: 経済産業省「工場システムにおけるサイバー・フィジカル・セキュリティ対策ガイドライン 別冊」）。設備稼働監視は読み取り中心でも、工場ネットワークへ新しい接続を追加する以上、OTセキュリティの対象として扱います。

定着の成否は、システムの機能よりも、データを見て行動を変えられるかで決まります。導入後の最初の1か月は、毎日または毎週、停止時間の上位原因、チョコ停回数、段取り時間、アラート対応時間を確認します。数値が悪い設備を責めるのではなく、停止理由の分類が適切か、入力が負担になっていないか、設備側の信号が正しいかを点検します。

運用体制は、現場の一次担当、改善活動の責任者、IT・ネットワーク担当、保全担当、ベンダーの役割を分けます。停止理由の追加、設備の増設、アラート閾値の変更、ユーザー追加、ソフトウェア更新、バックアップ確認を誰が承認するかを決めます。担当者が異動しても運用できるように、設備マスター、判定ルール、復旧手順、問い合わせ先を一つの台帳にまとめます。

最初の効果測定では、導入前後の比較期間と計算方法をそろえます。巡回・集計工数の削減、停止時間の短縮、MTTRの改善、チョコ停の削減、段取り時間の短縮、良品率、エネルギー原単位などを分けて測定します。効果が確認できたら、設備追加、保全作業の記録、品質データ、エネルギー監視、複数拠点の共通ダッシュボードへ拡張します。データの精度が不足している場合は、AI開発より先に設備IDと停止理由の標準化を行います。

設備稼働監視システムの費用相場とコストの内訳

設備稼働監視システムの費用は、設備台数、取得方式、センサー数、配線や設置、クラウドまたはオンプレミス、ダッシュボード、既存システム連携、セキュリティ審査、教育・保守の範囲で大きく変わります。単一の相場を断定するのではなく、公開料金、導入作業費、個別開発費、運用費を分けて予算化することが大切です。以下は公開情報と、設備監視に近い製造IoT導入の推定を分けた目安です。

公式に公開されている価格には、導入規模のイメージをつかむ参考情報があります。新東工業の「設備稼働モニタ」は月額5,000円からと案内されています。ただし、対象機能、機器費、設置費、通信費がどこまで含まれるかは契約条件の確認が必要です。アイレス電子工業のA-PoMは、エッジコンピュータ1台の初期導入費99,000円（税込）、2台目以降55,000円（税込）、1年契約の月額14,850円（税込）／台と掲載されています。通信費、クラウド、アプリ、エッジコンピュータ、CTセンサー1個を含みますが、現場取り付け・出張費は含まれません（出典: 各社公式ページ、2026年8月確認）。

三菱電機システムサービスの小規模設備IoT化支援サービスは、本体標準価格190,800円、税込209,880円からで、既存装置への後付けや無線LAN・積層表示灯からの取得を案内しています。双葉電子工業は、工作機械IoTモニタリングシステムの30台利用で月額124,000円（税別、システム使用料・取付工事費込み）という参考例を公開しています。これらは各社の特定プラン・条件における価格であり、市場全体の統計ではありません。

公開価格から推定すると、1〜数台の単純な稼働・停止監視は、初期10万〜30万円程度に月額0.5万〜1.5万円／台を加えた構成が下限の検討材料になります。5〜30台程度でセンサー、ゲートウェイ、初期設定、ダッシュボードを含める場合は、初期50万〜300万円、月額3万〜15万円程度を仮置きし、現地調査後に補正するのが妥当です。これは公開料金と類似する製造IoT導入からの推定であり、配線、電源工事、追加センサー、ネットワーク調査、個別連携を含まない場合があります。

パッケージを使ったPoCや既存設備との連携開発は、設備監視に近い導入事例から100万〜500万円程度を推定レンジとして置けます。複数ラインで、独自の稼働判定、停止理由分析、保全、生産計画、BIやMESまで連携する個別開発は、500万〜2,000万円超になる可能性があります。複数工場の共通基盤、冗長化、予知保全AI、24時間監視、厳格なOTセキュリティ審査を含める場合は、2,000万〜5,000万円以上になることもありますが、これらは設備監視専用の市場統計ではなく、要件から算定する推定です。

カスタム開発の費用は、要件定義・現地調査、センサー・ゲートウェイ、設置・配線、ネットワーク・クラウド、画面・帳票、既存システム連携、テスト、教育、保守に分けて確認します。製造業の業務システム一般では、小規模300万〜1,000万円、中規模1,000万〜5,000万円、大規模5,000万〜1億円以上という目安が示されることがありますが、設備監視だけに限定した統計ではありません。見積書のレンジを比較するときは、同じ機能名ではなく、設備台数と現地作業を同じ条件にそろえます。

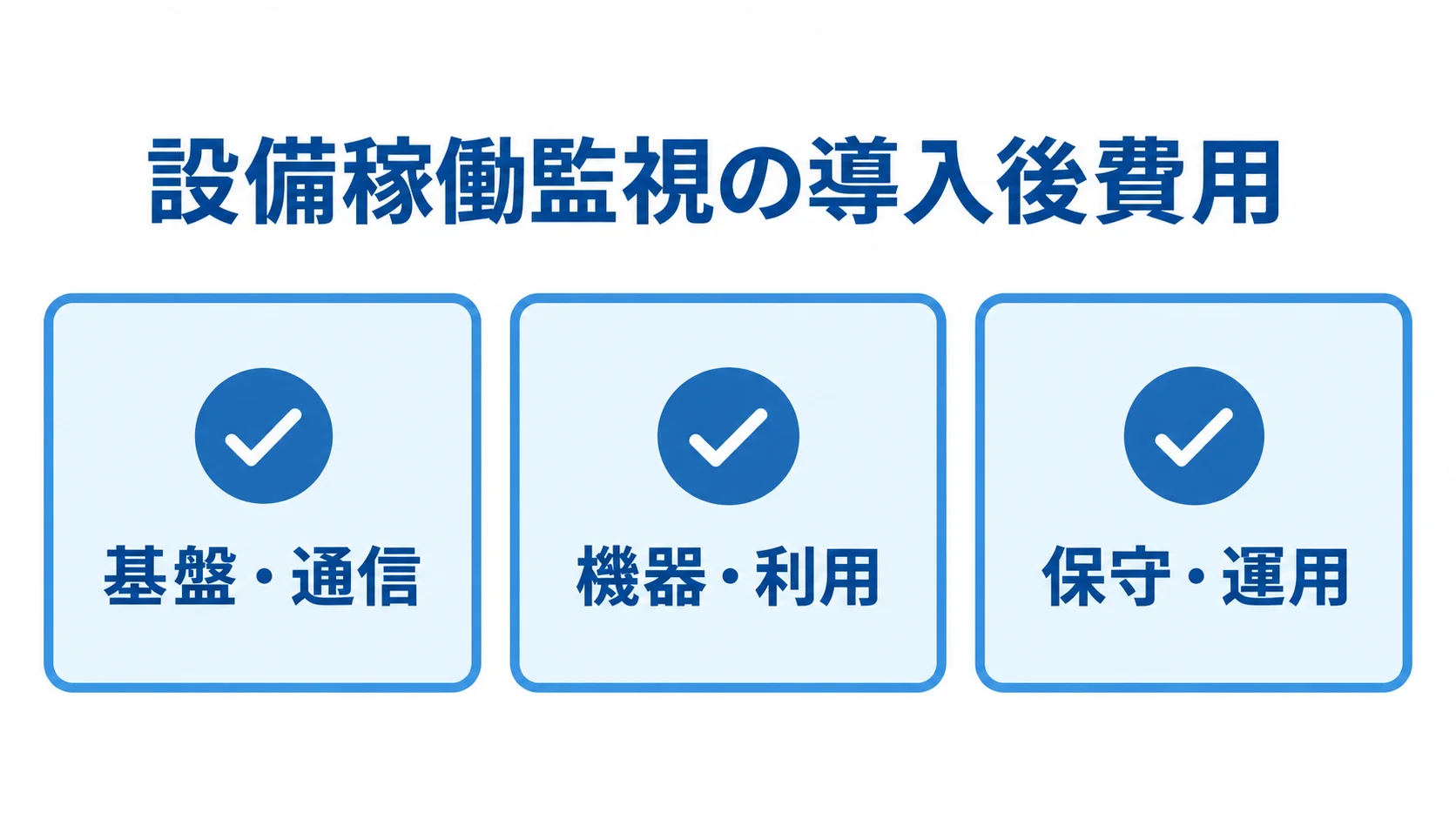

ランニングコストには、クラウド利用料、通信費、センサーやゲートウェイの利用料、オンプレミスのサーバー・バックアップ、監視、保守、問い合わせ対応、ソフトウェア更新、追加ユーザー、データ保存量が含まれます。初期費用だけで比較すると、安く見える製品でも、設置費や月額の追加センサー費用で総額が逆転することがあります。A-PoMの公式FAQでも、CTセンサーを追加する場合は別途利用料が必要とされています。

個別開発では、保守運用費を初期開発費の年15〜25％程度と仮置きする考え方がありますが、契約内容によって異なります。障害時の現地駆け付け、夜間対応、セキュリティパッチ、脆弱性診断、データ復旧、機器の交換を含むかを分けて確認します。3年または5年の総保有コストで、初期費用、月額、保守、機器更新、社内運用工数を合算すると、導入判断を経営層へ説明しやすくなります。

見積もりを取る際のポイントとチェックリスト

見積もりの精度を上げるには、会社へ丸投げするのではなく、設備と現場の前提を整理して渡します。要件が曖昧なまま「工場を見える化したい」とだけ伝えると、会社ごとに想定するセンサー数、画面、連携、保守が変わり、価格の比較ができません。RFPでは、標準機能で足りる範囲、追加開発したい範囲、将来構想を分けて記載します。

最低限、設備台帳、対象ライン、設備ごとのメーカー・型式、PLCや表示灯の有無、取得したい信号、センサーの種類、サンプリング間隔、設備ID、KPI、停止理由、画面利用者、通知先、既存システム、ネットワーク制約、クラウド可否、データ保存期間、稼働開始希望日をまとめます。設備が30台ある場合でも、すべてを同じ取得方式にできるとは限りません。メーカー混在、古い機種、電源・電波・配線の制約を設備ごとに書くことが重要です。

現地調査を見積もりに含めるか、別途費用にするかも確認します。盤内確認、電源工事、配線、センサー取付、足場や安全管理、夜間作業、ネットワーク開通、工場担当者の立会いが必要な場合、開発費とは別の作業費が発生します。調査前の概算と調査後の確定見積もりを分け、どの条件で価格が変わるかを見えるようにします。

相見積もりでは、初期費用、月額、機器費、設置費、開発費、教育費、保守費、追加変更費を分けて提出してもらいます。機能一覧だけでなく、「既存設備を止めずに設置できるか」「通信断時にデータを保持できるか」「停止理由を現場で変更できるか」「CSVやAPIでデータを取り出せるか」「ユーザー権限と監査ログがあるか」を比較します。デモでは、現場担当者が説明を聞くだけでなく、実際に停止理由を入力し、アラートへ対応する操作を試します。

導入後の支援では、問い合わせ窓口、対応時間、障害時の復旧目標、機器交換、ソフトウェア更新、セキュリティパッチ、バックアップ、設定変更、追加設備の単価を確認します。パッケージやSaaSを選ぶ場合は、将来のバージョンアップで個別設定がどう扱われるか、データを移行して解約できるかも重要です。発注先は、製品の販売会社だけでなく、現地の設備・ネットワーク・業務運用を理解しているかで判断します。

よくある失敗は、設備側の信号を確認しないまま開発を始めること、停止理由を細かくしすぎること、現場教育を本稼働後に回すこと、セキュリティ審査を最後に行うことです。対策として、選定前に代表設備で接続テストを行い、停止理由は最初は5〜10種類程度の大分類にし、現場担当者を要件定義と受入テストに参加させます。クラウド接続やリモート保守がある場合は、IT・OTのネットワーク区分、認証、アクセス経路、ログ、バックアップ、インシデント時の連絡先をRFPに含めます。

また、「監視できること」と「改善できること」を分けて評価します。稼働率が見えるようになっても、材料待ちの担当部署が分からなければ、改善アクションは決まりません。停止理由の責任部門、アラートを受ける人、改善会議の頻度、効果を評価する基準まで決めておくと、システムが単なる表示板で終わりにくくなります。見積書には、この運用設計や教育の工数が含まれているかを確認します。

設備稼働監視システムについてよくある質問（FAQ）

ここでは、導入前に特に相談が多い疑問へ回答します。設備の種類、工場ネットワーク、改善したいKPIによって最適な構成は変わりますが、判断の起点として確認してください。

監視できる可能性はありますが、設備ごとにデータ取得方式の確認が必要です。PLCの信号を直接取得できない場合は、積層表示灯、接点、電流センサー、温度・振動センサーなどの後付けで稼働状態を判定します。代表的な古い設備を選び、現地調査と接続テストを行ってから全台展開することが安全です。

複数拠点のデータを集約したい、遠隔監視や将来の分析を重視したい場合はクラウドが向きます。一方、工場外へデータを出しにくい、閉域網や既存OTネットワークの制約が強い、現場内で低遅延に使いたい場合はオンプレミスが候補になります。どちらを選んでも、通信断時の一時保存、バックアップ、認証、更新、障害時の復旧責任を要件化することが重要です。

多くの企業では、最初から予知保全AIを導入する必要はありません。まず稼働・停止・アラーム・停止理由・センサー値を正しく蓄積し、設備IDと時刻をそろえます。その履歴から異常の前兆と故障結果を確認できるようになってから、異常検知や予知保全を追加する方が、費用と誤検知のリスクを抑えやすいです。

クラウドSaaSのアカウント設定だけなら即日〜数週間、後付けパッケージなら最短1日〜数週間、1ラインのPoCなら1〜3か月、複数ラインの本番導入なら3〜6か月程度が目安です。既存のMES、生産計画、保全、BIとの連携や厳格なセキュリティ審査を含む個別開発は、6〜12か月以上かかる場合があります。設備を止められる時間帯や社内承認の期間も、開発工数とは別に計画してください。

まとめ：小さく始めて、正しいデータを改善へつなげます

設備稼働監視システムの開発は、要件整理、選定、設計開発、テスト、稼働、定着の6フェーズで進めます。重要なのは、最初から工場全体を完璧にデジタル化することではなく、ボトルネック設備や1ラインを対象に、稼働率、停止時間、段取り時間など1〜3個のKPIを正しく測ることです。古い設備やメーカー混在設備では、PLCだけでなく電流・表示灯・後付けセンサーを含めて取得方式を比較します。

第一に、停止理由とKPIの定義を現場と合意します。第二に、公開価格だけでなく、センサー、ゲートウェイ、配線、現地調査、ネットワーク、連携、教育、保守まで含めた総額で比較します。第三に、通信断、センサー外れ、権限、復旧、OTネットワークの分離をテストとRFPに含めます。見える化の先に、誰がどのデータを見て、どの改善を行うかまで決めることが、投資効果を生み出します。

最初の一歩は、対象設備の一覧、取得できそうな信号、止められる時間、現場が困っている停止原因、改善したいKPIを書き出すことです。その情報をもとに代表設備で接続テストを行い、パッケージ、クラウド、オンプレミス、個別開発のどこまでが必要かを判断します。設備稼働監視を生産性向上へつなげるために、現場・保全・生産管理・ITが同じ指標を見られる導入計画を作成してください。
