設備稼働監視システムは、設備の状態を集めて停止や稼働の実態を見える形にする仕組みです。取得方法、保管方式、導入範囲によって構成が変わり、停止時間の削減や保全の適正化につなげられます。
全体像、種類と選び方、導入手順、費用、ベンダー選定の各テーマは、下の関連記事でも詳しく扱っています。
▼関連記事一覧
・設備稼働監視システム開発の進め方/やり方/流れや方法/手法/工程/手順
・設備稼働監視システム開発でおすすめの開発会社/ベンダー6選と選び方
・設備稼働監視システム開発の見積相場や費用/コスト/値段について
・設備稼働監視システム開発の発注/外注/依頼/委託方法について
・業務システム開発を依頼する会社の選び方やRFPの作り方については、無料ホワイトペーパー「業務システム開発の完全ガイドブック」で詳しく解説しています。
・スクラッチシステム開発を依頼する会社の選び方やRFPの作り方については、無料ホワイトペーパー「スクラッチシステム開発の完全ガイドブック」で詳しく解説しています。
設備稼働監視システムの全体像
設備稼働監視システムは、現場の設備データを集めて画面や通知で共有し、改善活動に使える状態へ変えるシステムです。
工作機械や加工機、検査装置などの設備はもちろん、搬送設備や空調・ユーティリティ設備も対象です。また、単一設備から工場全体まで段階的に広げられます。
解決する課題
最初に解決したいのは、停止時間の長さよりも、停止の実態が分からないことです。たとえば、手書きの日報では、作業者が記録した時刻と実際の停止時刻がずれることがあります。
- 停止理由：材料待ち、段取り待ち、作業者待ち、故障が同じ「停止」として集計されることがあります。
- 状態データ：自動取得した状態と選びやすい停止理由を組み合わせ、改善対象の優先順位を決めやすくします。
- 現場KPI：稼働率、停止時間、チョコ停回数、サイクルタイム、段取り時間を指標にします。MTBF、MTTR、OEE、良品率、エネルギー原単位なども使います。
導入初期からすべてを測ろうとすると、定義と入力が複雑になります。そのため、まずはボトルネック設備の停止時間と主要な停止理由など、1〜3個のKPIに絞るのが現実的です。

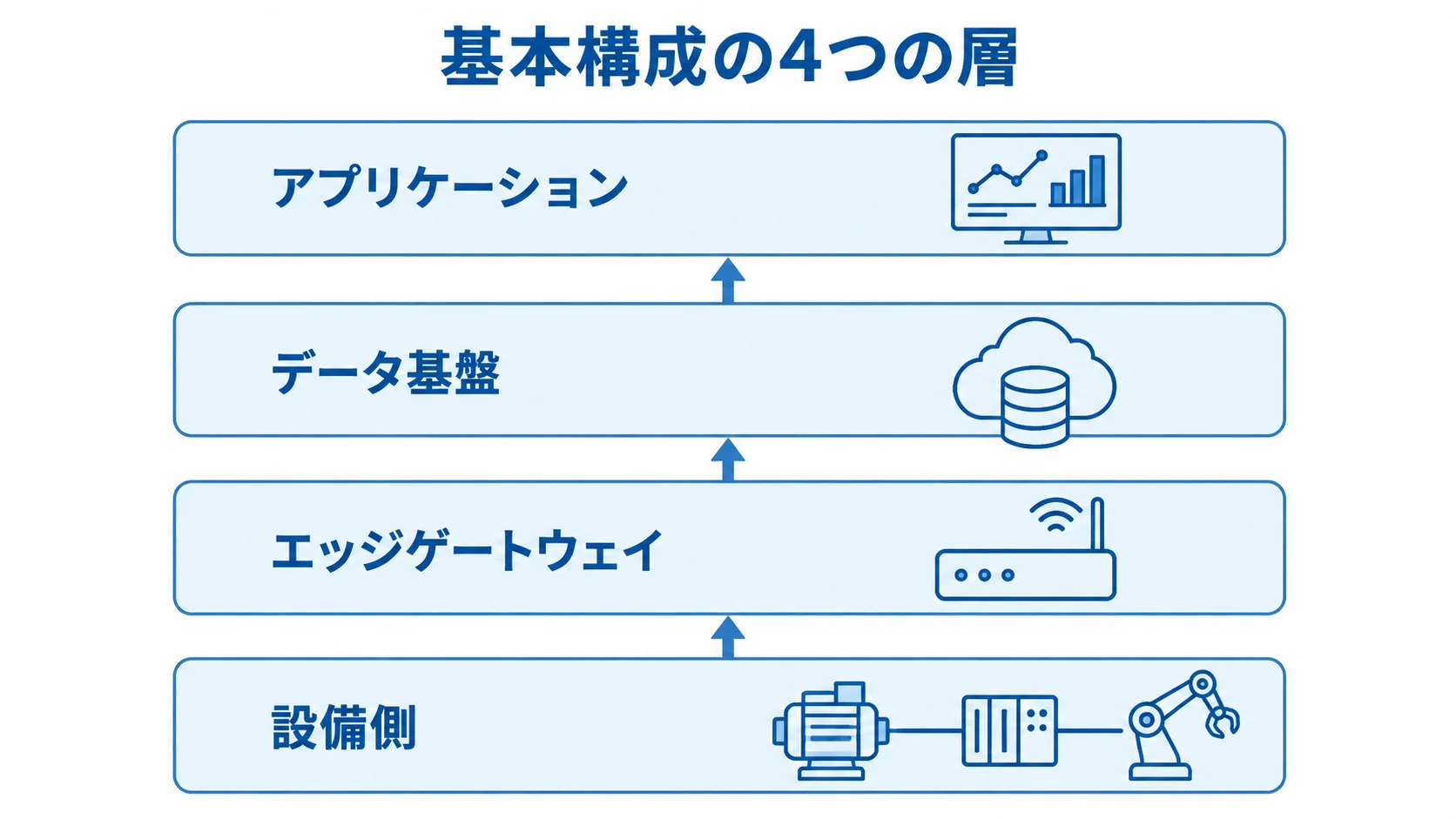

基本構成の4つの層
信号は設備側から上の層へ順に渡り、各層が別々の役割を受け持ちます。
- 設備側：PLC、積層表示灯、接点、CNC、各種センサーから信号を取ります。
- エッジゲートウェイ：工場内のデータを一時的に保存し、通信が切れても記録を保てます。
- データ基盤：時系列データ、設備マスター、停止理由、アラート履歴、ユーザー権限の管理を担います。
- アプリケーション：閲覧、分析、通知を行い、役割別の画面を提供します。
PLCの信号で足りる場合は、既存設備との接続を優先します。一方、信号が取れない古い設備では、電流や表示灯を後付けして状態を判定します。
画面は、現場向けのアンドン、管理者向けのダッシュボード、経営向けの拠点比較などに分けられます。こうすると、同じデータを役割に応じて活用できます。
設備稼働監視システムの概要
自動または半自動で設備の状態と関連データを記録し、異常や停止を早く把握するためのシステムです。
生産管理システムが管理するのは「何をいつ何個作るか」です。一方、設備稼働監視が管理するのは「設備が実際に動いたか、どれだけ止まったか」です。
収集できるデータと主な機能
機能は、記録と通知、分析、システム連携に分けて確認できます。標準機能には、稼働・停止・待機・段取り替えの計測や設備別の稼働率集計があります。停止理由の入力や異常通知、履歴検索、CSV出力も含まれます。
- 状態分析：温度・振動・電流・圧力・差圧・電力のトレンドを重ねて、状態の変化を見られます。
- 通知：メールやチャットを設定すれば、画面を常時見ていなくても異常に気づけます。
- API連携：保全管理、生産管理、BIツールと連携し、履歴から保全依頼を起票できます。
API連携を使えば、生産実績と設備状態を同じ画面で分析することもできます。
標準機能と追加開発の境目は、契約前に確認しておきます。アラートや帳票、権限の扱いによって、初期費用と将来の運用負荷が変わります。データ保持期間やAPI、スマートフォン対応の有無も関わります。
稼働監視・生産管理・予知保全の違い
稼働監視、生産管理、予知保全は互いに連携できますが、担う役割はそれぞれ異なります。
- 稼働監視：設備の状態と停止実績を正確に把握する役割です。
- 生産管理：受注、計画、材料、工程、実績、在庫などを管理します。
- 予知保全：温度・振動・電流の変化から故障兆候を検出し、点検や部品交換につなげます。
予知保全には、設備を区別するIDや正確な時刻、欠損の少ない履歴が必要です。故障や修理の記録も欠かせません。初期からAI予測を目標にすると、データ不足で期待した精度が出ないことがあります。
まず稼働状態と停止理由を標準化し、履歴が十分にたまってから予知保全へ広げるのが安全な進め方です。
設備稼働監視システムの種類と選び方
選ぶときは、製品名よりも、データ取得方法と設置環境を比べます。保管場所、拡張性、現場支援を加えた5点で見るのが基本です。既存設備やセキュリティ要件によって適した方式は変わるため、「安いからクラウド」「高機能だからスクラッチ」と決めてしまうのは危険です。
PLC・表示灯・電流・センサーの使い分け
取得方法は設備ごとに異なるため、安定して使える方式を選びます。たとえば、PLCの信号が取れる設備と、取れない古い設備では、使える方法が変わります。
- PLC：運転信号、アラーム、カウンターを比較的詳しく取得できます。
- 積層表示灯：色や点滅を読み、制御盤を大きく変えずに後付けできます。
- 電流センサー：負荷電流の変化から稼働・停止を判定します。
- 温度・振動センサー：設備の状態監視や保全に使います。
PLCは、メーカーや型式によって通信仕様が異なり、古い設備では信号が公開されていない場合もあります。PLCや表示灯が使えない旧式設備には、電流センサーを適用しやすいという特徴があります。ただし、待機電流があるときは、しきい値を調整します。
温度・振動センサーでは、取り付け位置やサンプリング間隔に加えて、環境ノイズや電池寿命も見ておく必要があります。
クラウド・オンプレミス・エッジの違い
方式は、遠隔確認の必要性や社内運用、通信断への備えなど、自社の条件に応じて選びます。
- クラウド型：自社サーバーなしで複数拠点を遠隔確認でき、更新やバックアップを任せられる場合があります。
- オンプレミス型：社内サーバーで運用し、外部送信を避けたい現場や低遅延が重要な環境に向きます。
- エッジ型：現場でデータを一次処理・保存し、必要な情報だけ上位基盤へ送ります。
クラウド型では、接続が途切れた際に記録を続けられるかや、データの保存地域、通信費を確かめます。権限管理や、終了時のデータ返却も対象になります。オンプレミス型では、更新やバックアップ、パッチ適用、障害対応を自社または保守事業者が担います。
エッジ型は、通信断への備えとクラウド連携を両立しやすい方式です。また、2026年にはクラウド版とオンプレミス版を提供する設備監視製品も公開されています。こうした製品は、外部へデータを出せない企業や、将来の監査や拠点統合を見据える企業にも参考になります。
方式は、初期費用だけでなく総保有コストで判断します。総保有コストには、5年間のライセンスや機器更新、保守、通信、障害時の復旧費用が含まれます。
設備稼働監視システム開発の進め方
設備稼働監視システムの成否は、画面を作る前の現地調査と状態の定義で左右されます。たとえば、設備ごとに「稼働」「停止」「待機」の意味が違うと、集計結果を比べられないことがあります。

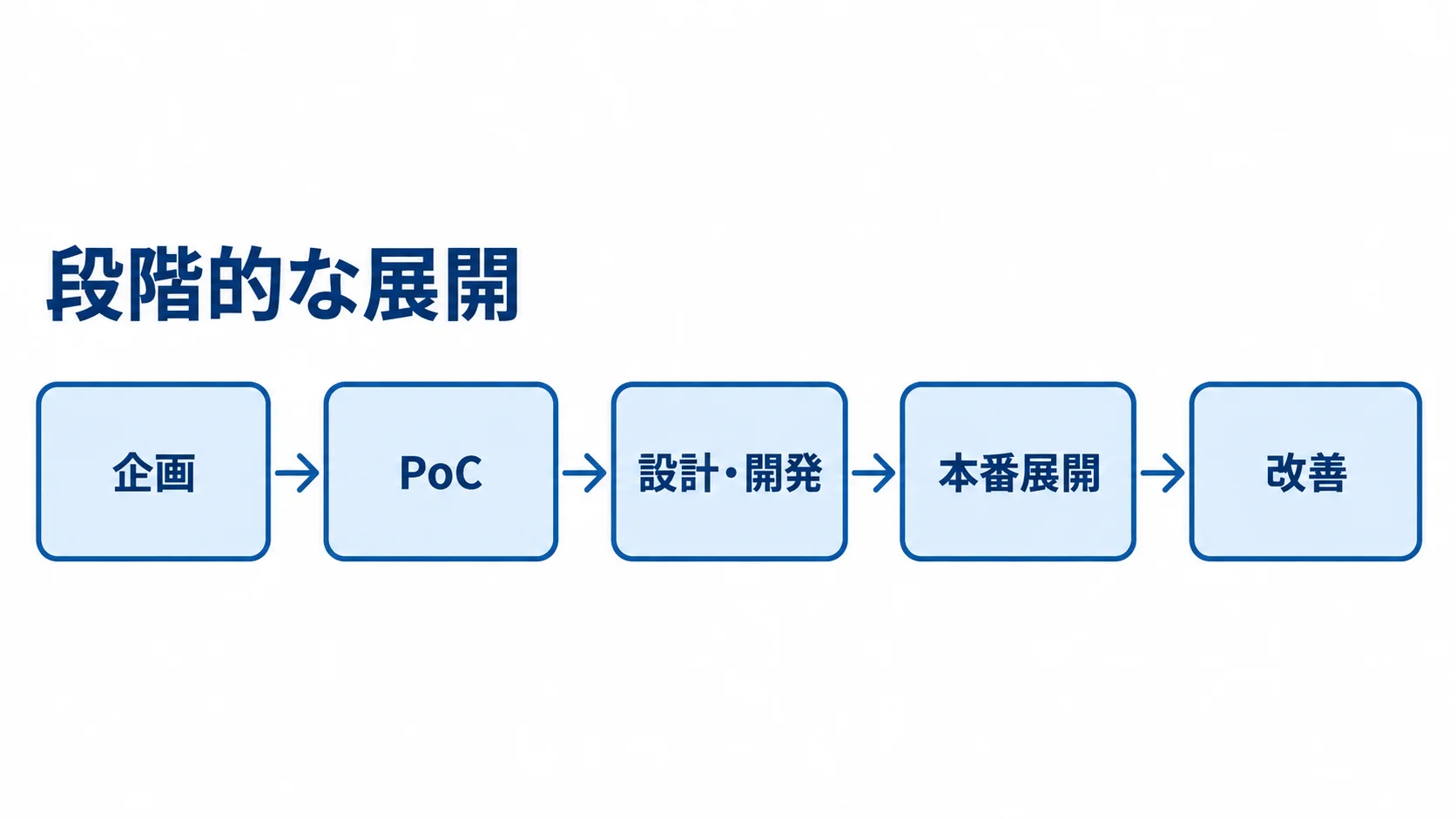

進め方は、企画、PoC、設計・開発、本番展開、改善の順です。責任範囲は、現場、情報システム、保全の間で、どこまでを誰が受け持つかを決めておきます。
▶ 詳細はこちら：設備稼働監視システム開発の進め方/やり方/流れや方法/手法/工程/手順
要件定義と現地調査
要件定義では、設備、現地、運用の各面から条件を整理します。
- 設備・取得条件：台数、設備ID、メーカー・型式、信号、サンプリング間隔、稼働判定をまとめます。
- 現地環境：制御盤の空きや電源、設置位置、配線を調べます。無線、PLC仕様、ネットワークゾーン、停止可能時間も確かめます。
- 運用条件：停止理由、保持期間、閲覧者、通知先、連携先を決めます。
停止理由は、数秒で選べる粒度にします。「故障」「材料待ち」「段取り」「品質確認」「作業者待ち」などを細かく分けすぎると、入力されないことがあります。
自動取得する状態と、人が補う停止理由を分けておきます。理由を後から追加したり統合したりできる設計なら、運用の変更にも対応しやすくなります。
1台・1ラインのPoC
全工場へ一度に広げず、ボトルネック設備1〜3台か1ラインでPoCを行います。画面の見栄えより、実運用を確かめることを重視します。
- 運用確認：信号取得、通信断後の復旧、停止理由入力、KPIの改善判断への活用を確かめます。
- 異常テスト：設備停止、センサー外れ、閾値超過、通信断を試します。時刻ずれ、権限不足、電源断も対象です。
- データ確認：1〜3か月ほど記録し、曜日・品種・段取りによる変動を見ます。
終了条件は、稼働率の表示よりも、改善会議で具体策を一つ以上決められたかに置きます。そうすると、効果を判断する材料になります。
設計・開発・本番展開
PoCで確かめた状態定義を土台に、設計から現場の教育まで、順に作業を進めます。
- 設計：設備・停止理由マスター、権限、データ保持、アラート、画面を決めます。帳票やAPI、バックアップ、復旧方法の設計も含みます。
- 開発：標準機能で対応できる範囲は標準に合わせ、独自判定や既存連携など差別化につながる部分を個別に開発します。
- 本番展開：設備をグループ単位で追加し、データ品質を見ながら段階的に広げます。
- 教育：画面の見方に加え、停止理由登録、通知対応、センサー交換、通信障害の一次切り分けを現場へ伝えます。
生産を止められない場合は、夜間や休日の取り付け、既存運用との並行稼働、切り戻し手順を用意しておきます。工事日程やセキュリティ審査が必要な現場では、機能の開発より調整に時間がかかることもあります。
期間の目安は、SaaSの初期設定が即日から数週間、1ラインのPoCが1〜3か月です。複数ラインの本番導入は3〜6か月、既存の生産管理・保全システムと連携する個別開発は6〜12か月以上かかる場合があります。
設備稼働監視システムの費用相場とコストの内訳
費用は、設備台数や信号の取り出し方、設置工事の範囲で変わります。さらに、クラウドやサーバー、画面、連携の範囲も関わります。セキュリティや保守も、費用を左右します。
単純な監視サービスには、月額数千円から始められる公開例があります。一方で、現地調査や配線、個別画面を含めると、数十万円から数百万円規模になります。
▶ 詳細はこちら：設備稼働監視システム開発の見積相場や費用/コスト/値段について
▶ 詳細はこちら：設備稼働監視システム開発の発注/外注/依頼/委託方法について
公開料金から見る小規模導入の目安
2026年8月時点の公式ページにある料金例を、契約条件や含まれる作業と照らして見ます。
- クラウドサービス：月額5,000円からの公開例があります。
- エッジコンピュータ1台：初期99,000円（税込）、1年契約で月額14,850円（税込）の例です。
- 稼働監視ユニット30台：月額124,000円（税別）で、使用料と取付工事費込みの例です。
これらは市場全体の平均価格ではなく、個別サービスの公開条件です。1〜数台の単純な稼働判定なら、初期10万〜30万円程度、月額0.5万〜1.5万円程度を下限の検討材料にできます。
さらに、5〜30台でセンサー、ゲートウェイ、初期設定まで含める場合は、初期50万〜300万円、月額3万〜15万円程度を仮に置くのが現実的です。
配線や出張、追加センサーに加え、ネットワーク工事や既存システム連携も、別料金になることが多いです。そのため、見積もりでは分けて確認します。
個別開発の費用と工数
個別開発の費用は、導入範囲や連携するシステムによって変わります。
- パッケージ活用：PoCや連携開発は100万〜500万円程度です。
- 複数ライン：保全・生産計画・BI連携を含めると500万〜2,000万円超の可能性があります。
- 複数工場：共通基盤や高度なセキュリティを含む刷新は2,000万〜5,000万円以上の可能性があります。
この数字は、設備監視だけの統計ではなく、製造業向け業務システムの相場と公開事例から整理した推定の幅です。

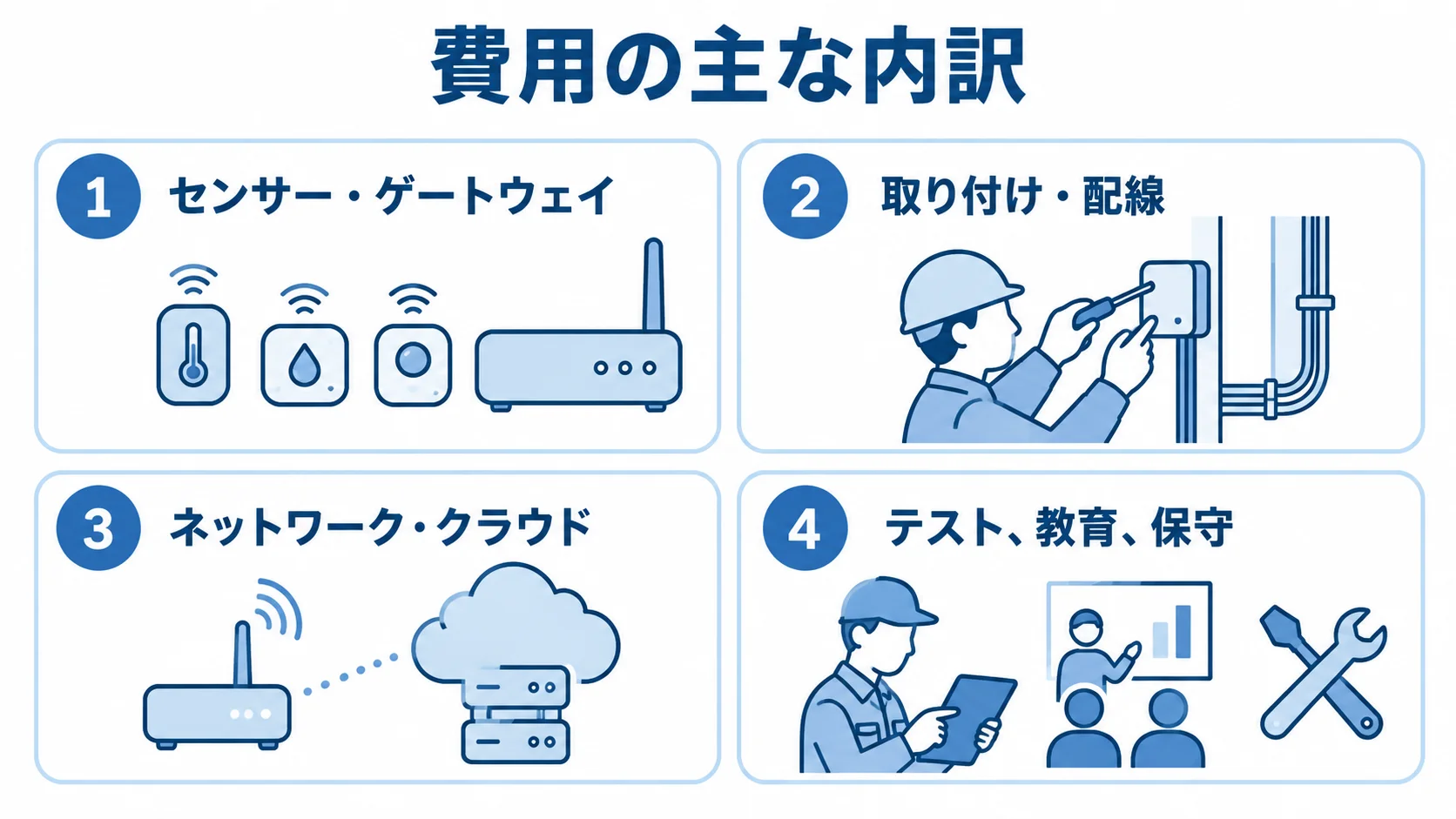

費用には、要件定義・現地調査、センサー・ゲートウェイ、取り付け・配線が含まれます。さらに、ネットワーク・クラウド、画面・帳票、既存連携の費用も含まれます。テスト、教育、保守も、費用の内訳に入ります。
開発費だけで比べると、現地工事やデータ移行、運用設計が見落とされることがあります。そこで、見積書には作業項目ごとの数量や単価、前提条件、対象外の作業、追加変更の単価を書いてもらいます。
ROIとランニングコストの考え方
ROIは、導入後に減らせる効果を項目別に試算します。
- 停止時間：削減できる時間を試算します。
- 集計・巡回工数：削減できる工数を見積もります。
- その他の効果：緊急修理費、不良・廃棄、エネルギー使用量を試算に含めます。
たとえば、月20時間の停止を減らし、設備の1時間あたりの限界利益を8,000円と置くと、停止時間だけで月16万円の改善余地になります。ただし、実際の利益は製品構成や受注状況で変わります。このため、稼働率の上昇をそのまま利益とみなさず、経営指標に置き換えて考えます。
導入後の費用は、ランニングコストも含めて確認します。
- 運用費：クラウド・ソフトウェア利用料、通信費、センサー交換、サーバー保守が含まれます。監視・問い合わせ対応、バックアップ、セキュリティ更新も含まれます。
- 比較軸：3年または5年の総額と、障害時の復旧時間・費用で比べます。
一般的な製造業システムでは、保守運用費を初期開発費の年15〜25％程度と見積もる考え方もあります。ただし、設備監視では、機器台数や現場対応の有無によって変動します。
設備稼働監視システムの開発会社・ベンダーの選び方
開発会社やベンダーは、機能や価格だけでなく、現場の設備を理解し、導入後の改善まで伴走できるかで選びます。
設備稼働監視には、ソフトウェアに加えて、制御盤やセンサー、ネットワークが関係します。さらに、工場の安全ルールや保全業務とも関わります。
製造現場の実績と担当範囲
導入社数だけでなく、自社に近い実績と、提案と導入の担当範囲を確かめます。
- 環境の近さ：設備、台数、工場規模、既存システム、停止可能時間を比べます。
- 担当範囲：PLC接続、センサー、無線、ゲートウェイ、画面をどこまで担うかを確かめます。工事や教育、保守の担当も見ておきます。
- 導入効果：対象設備、導入前の課題、取得データ、改善施策、測定期間、成果指標を確かめます。
匿名の事例でも、設備の種類や台数、導入方式が自社に近ければ参考になります。デモでは、正常な表示に加えて、停止理由の変更や通信断、センサー外れ、アラートの復旧を実際に操作して確かめます。
接続性と現地支援の確認
メーカーが混在する工場では、すべての設備を同じ方法で接続できるとは限りません。そこで、接続の可否と現地支援の範囲を、開発会社に具体的に確かめておきます。
- 設備信号：PLC型式、CNCの通信可否、表示灯の状態、電流値の変動を確かめます。
- 設置環境：工場内の電波、配線スペース、後付け機器の費用を調べます。
- 取得精度：「対応可能」の範囲と、取得できる信号や精度を見ます。
- 現地作業：設置、試運転、通信テスト、切り戻し、教育の担当と日数を決めます。
複雑な設備構成では、遠隔ヒアリングだけで現地調査を済ませる提案に注意が必要です。導入後に設備を追加する際の単価や、停止理由・画面の変更費用も確かめておくと、追加請求を抑えやすくなります。
セキュリティと契約条件
クラウドを使う場合は、セキュリティ対策と契約条件を合わせて確かめます。
経済産業省の工場システム向けガイドラインは、保護対象と重要度を整理したうえで、ゾーン、対策、運用を段階的に見直す考え方を示しています。出典は経済産業省「工場システムにおけるサイバー・フィジカル・セキュリティ対策ガイドライン」で、2022年策定資料を2026年8月に確認しています。
中小製造業でも着手しやすい資料として、2025年公開のOTセキュリティ向けガイドラインもあります。
- 接続管理：IT・OTネットワークを分離し、エッジのアクセスと遠隔保守経路を制御します。
- 情報保護：最小権限、認証強化、暗号化、ログ、バックアップを要件化します。
- 契約条件：データの所有権や保存・返却、障害時の復旧目標を決めます。脆弱性対応や再委託、設備追加、仕様変更、保守時間も、契約で定めます。
専門人材が限られる場合は、設備資産台帳やネットワーク構成、重要設備から整備します。保守接続やインシデント時の連絡先も、整備の対象です。
出典は一般社団法人電子情報技術産業協会「工場のためのセキュリティ対策策定ガイドライン」（2025年）です。
2026年には半導体デバイス工場向けのOTセキュリティ資料も更新されています。業界固有の要求がある場合は、最新の公的資料を調達条件に反映します。
セキュリティ診断やネットワーク変更が別途になる場合もあります。そのため、RFPに含める範囲を先に決めておきます。
▶ 詳細はこちら：設備稼働監視システム開発でおすすめの開発会社/ベンダー6選と選び方
設備稼働監視システムのよくある質問
導入時には、古い設備への対応や現場の入力負荷、費用、クラウドの安全性について、質問が多く寄せられます。各質問には、まず答えを示します。
古い設備やメーカーが混在する工場でも導入できますか？
導入できる可能性があります。PLCから取得できない場合でも、積層表示灯や接点、電流センサー、外付けセンサーで稼働状態を判定できることがあります。
設備ごとに、信号の意味や電流の特性は異なります。そのため、正式な見積もりの前に現地調査と接続テストを行い、取得データの精度を確かめます。
現場の入力負荷を増やさずに停止理由を集められますか？
稼働や停止の時刻は自動で取得し、人が補足するのは停止理由だけにすると、入力の負荷を抑えられます。
停止理由は、5〜10個程度の選択肢から始めます。入力端末は設備の近くに置くほか、後からまとめて入力する運用も用意します。入力率を定期的に確かめ、使われない項目を減らしていくと、定着につながります。
工場データをクラウドへ送っても安全ですか？
安全性は、クラウドかどうかに加えて、対策の中身で評価します。対策には、ネットワーク分離や認証、権限、暗号化が含まれます。通信断時の保存やログ、バックアップも見ます。
遠隔保守の制御や、障害時の復旧手順も確かめます。外部との接続が難しい場合は、エッジで収集して、閉域網やオンプレミス基盤へ送る構成も検討できます。
最初からAIによる予知保全を導入すべきですか？
多くの企業では、最初からAIを導入する必要はありません。そのかわり、設備ID、時刻、稼働状態、停止理由、保全履歴を整えて、データの欠損や誤判定を減らします。
故障履歴とセンサーの変化が十分にたまり、予測の効果が明確になってから異常検知や予知保全へ進めば、費用と期待値を管理しやすくなります。
まとめ
設備稼働監視システムは、状態の記録にとどまらず、設備データや停止理由、保全履歴、生産実績をつないで、停止時間を減らす改善サイクルを作る仕組みです。
導入時は、対象設備とKPIを絞り、現地調査で接続方法を確かめます。そのうえで、1台または1ラインのPoCから始めるのが基本です。
導入前に決める3つのポイント
第一に、稼働率そのものより、どの停止を減らすのかを決めます。
第二に、設備ごとに安定して取れるデータを選びます。取得方法には、PLCや表示灯、電流、温度・振動センサーなどがあります。
第三に、公開料金だけでなく総額で比べます。その総額には、設置や通信、連携、教育、保守、セキュリティを含めます。
小さく始めて改善へつなげる進め方
導入後は、正確な状態把握から始め、データがたまるにつれて活用範囲を広げます。
- 状態把握：稼働監視、予知保全、生産管理を一度に完成させず、停止理由を標準化します。
- 段階的な拡張：データが改善会議で使われたら、設備追加、保全ワークフロー、エネルギー監視、拠点比較へ広げます。
- 継続改善：データを使って改善を続ける運用が、システムの価値を高めます。
