産業機械製造業向け設計図面管理システム開発の発注/外注/依頼/委託方法について

産業機械製造業向け設計図面管理システムの発注は、図面を保存するだけでなく、最新版・設計変更・BOM・製造連携までの業務範囲を定めて段階的に委託することが成功の要点です。

共有フォルダやExcelに図面が散在し、どれが最新版か分からない、設計変更が製造・購買・品質保証へ届かない、過去の製品情報をベテラン社員に聞かなければ探せないという課題は、産業機械メーカーで起こりやすい問題です。特に個別受注・多品種少量生産では、図面、仕様書、検査記録、E-BOM、製番、保守履歴を一つの業務の流れとして扱う必要があります。

▼全体ガイドの記事
・産業機械製造業向け設計図面管理システム開発の完全ガイド

産業機械製造業向け設計図面管理システムの発注形態はどう選びますか？

結論からいうと、発注形態は、必要な業務範囲と自社の運用・IT体制に合わせて、SaaS、パッケージ導入、パッケージの追加開発、スクラッチ開発を使い分けることが適切です。図面の登録・検索から始めるなら標準機能を活用し、個別受注の製番や独自の承認・保守業務まで変えるなら、追加開発またはスクラッチを候補にします。

図面登録、属性検索、プレビュー、版管理、閲覧権限といった基本機能を早く導入したい場合は、SaaSや標準パッケージが候補になります。既に製造業向けPDMやEDMとして提供されている製品なら、改訂番号、チェックイン・チェックアウト、承認履歴などが実装済みで、ゼロから開発するより短期間で始めやすいです。クラウド型SaaSは初期費用を抑えやすく、拠点や取引先との共有にも向きますが、CADの種類、大容量ファイルの転送、オフライン時の閲覧、データのエクスポート、海外リージョンの利用可否を契約前に確認する必要があります。

標準機能に自社業務を合わせるFit to Standardを採用できる場合は、要件定義や開発の範囲を小さくできます。一方で、現場が長年使ってきた独自の図面番号や承認ルートを無理に残すと、標準製品の良さが失われることがあります。標準運用へ変える業務と、変えられない業務を発注前に分けておくことが重要です。

顧客ごとに仕様が変わる産業機械で、製番単位の構成、設計変更要求と変更指示、E-BOMから製造BOMへの変換、ERP・生産管理・品質・保守との連携まで必要な場合は、パッケージの追加開発やスクラッチ開発を検討します。重要なのは、すべてを独自開発することではなく、図面・CAD・BOM・承認など製品の強みを活かせる部分は標準機能に任せ、独自性が業務成果に直結する部分だけを開発することです。

スクラッチは自社の製番や保守業務に合わせやすい反面、バージョンアップ、脆弱性対応、障害時の復旧、担当者の交代まで自社と開発会社で継続管理する必要があります。発注時には「作れるか」だけでなく、「5年後も改修できるか」「ソースコードや設計書を誰が保有するか」「ベンダー変更時に引き継げるか」まで確認してください。

設計部門の図面・CAD・改訂管理が中心ならPDMまたはEDM、調達・製造・品質・保守まで横断して製品ライフサイクルを管理するならPLMを候補にします。個別受注・多品種少量生産で製番ごとの原価や進捗を追う場合は、生産管理や製番管理を中心に置き、図面をE-BOMや製番へ紐付ける構成も有効です。NTTデータ関西のBIZXIM製番は、製番別の階層型BOMを中心に業務プロセスを管理する製品として案内されています（出典: 株式会社NTTデータ関西「BIZXIM製番」、2026年）。

発注範囲を決めるときは、製品名の違いに迷うより、「誰が、どの情報を、どの状態で、次の部門へ渡すか」を業務図に落としてください。単純な文書保管だけを外注するのか、設計変更が承認されたら製造・購買へ通知するところまで外注するのかで、必要な製品・費用・導入体制が変わります。

発注前のRFPと要件整理はどこまで行いますか？

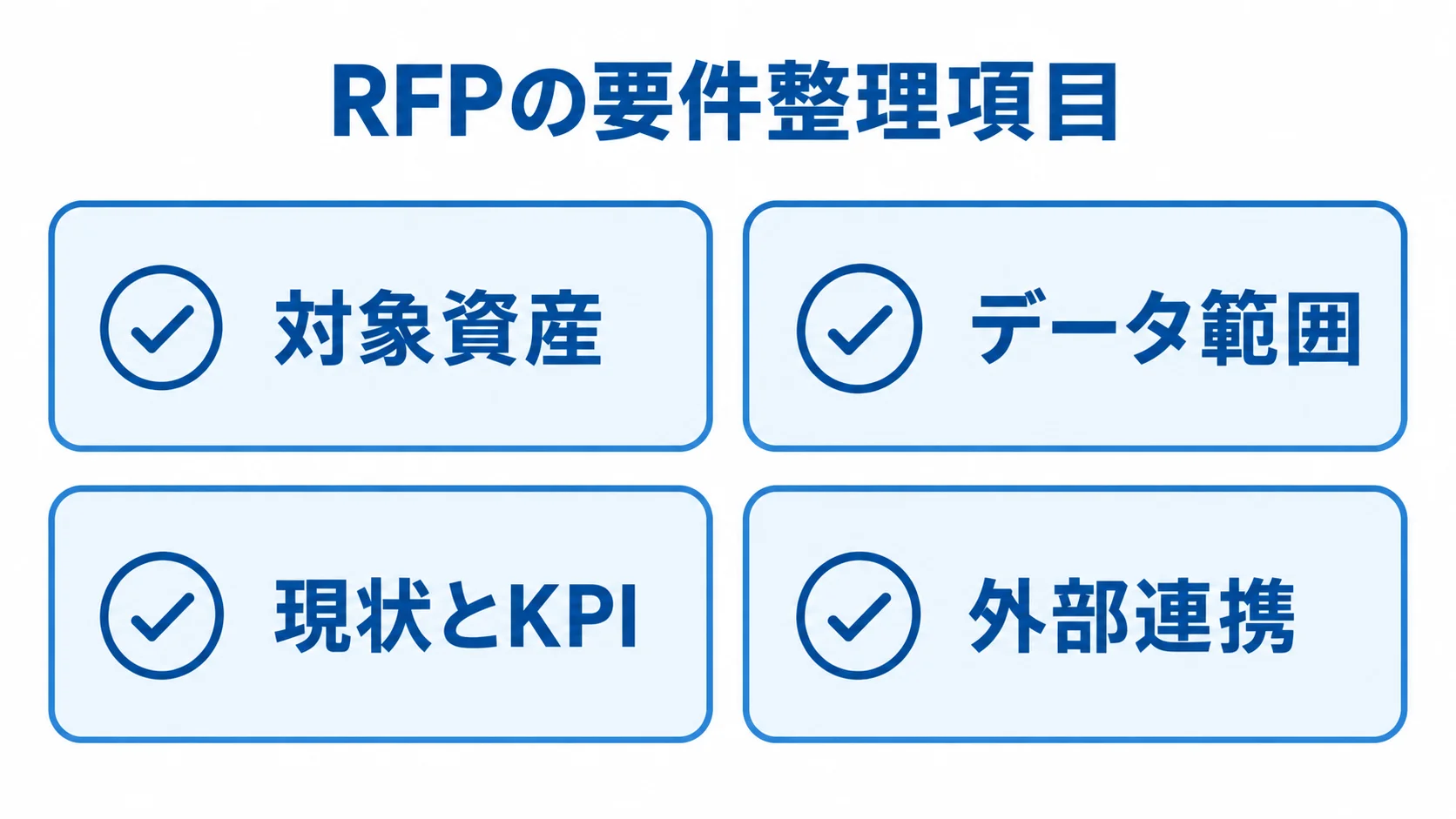

RFPは、機能の一覧だけではなく、現状の課題、対象業務、データ量、連携先、非機能要件、期待する成果、見積の前提条件まで含めて作成します。自社で詳細仕様を確定できない場合でも、最低限の業務と制約を整理してから発注することで、各社が同じ前提で提案・見積を出せるようになります。

最初に、図面の保管場所、形式、件数、利用者、拠点、図面番号のルール、承認者、旧版の扱いを棚卸しします。共有フォルダだけでなく、紙図面、PDF、2D・3D CAD、Excelの部品表、検査成績書、仕様書、写真、保守記録も対象に含めるかを決めます。「図面を管理する」という表現だけでは、会社ごとに対象範囲が違うためです。

課題は、できれば現状値と目標値で書きます。たとえば図面検索に平均20分かかっている、設計変更の製造通知に2営業日かかっている、旧版使用が月に何件発生している、という記録があれば、委託先は必要な検索性能や通知機能を具体化できます。KPIは、図面検索時間、検索成功率、承認リードタイム、誤版使用件数、変更通知の到達率、二重入力時間などから選びます。

機能要件は「検索機能が必要です」と書くより、「製番、顧客、機種、図面番号、改訂番号、材質から、承認済みの図面を5秒程度で検索し、権限のある利用者がブラウザで閲覧できる」と書く方が比較しやすくなります。登録、属性付与、全文検索、CADプレビュー、ファイルロック、改訂履歴、差分比較、承認、差し戻し、廃止、配布先通知まで、設計変更の一連のシナリオで確認します。

特にE-BOMと製造BOMの関係は、図面番号だけでなく品目番号、数量、適用機種、発効日、製番、変更番号をどう持つかまで明記します。設計者が変更を承認した後に、製造・購買・品質保証・保守へどの通知を出し、未読や差し戻しをどう追跡するかも要件です。CADやERPとの連携は、「連携する」とだけ書かず、送受信項目、頻度、エラー時の再送、データ変換、責任部門をRFPに記載してください。

図面管理では、機能よりも権限・ログ・バックアップ・復旧・性能が導入後の使いやすさを左右します。部署、拠点、プロジェクト、取引先、図面の機密度ごとに閲覧・編集・承認・ダウンロードを分け、退職者や委託先のアカウントをいつ無効化するか、操作ログとダウンロード履歴を何年間保管するかを定義します。工場ネットワークとクラウドを接続する場合は、経済産業省の工場システム向けサイバー・フィジカル・セキュリティ対策ガイドラインを参照し、IT部門だけでなく生産・設備・品質部門も要件決定に参加させます（出典: 経済産業省「工場システムにおけるサイバー・フィジカル・セキュリティ対策ガイドライン」、2022年および2024年）。

データ移行は、発注前にサンプルを渡して実現性を確認します。現役、参照、廃止の分類、重複ファイル、欠損属性、旧図面番号から新番号への変換、紙図面のスキャン・OCR、CADのバージョン差異を洗い出します。すべてのファイルを移せばよいとは限らず、使わないデータを整理してから移行する方が、検索品質と費用の両面で有利になる場合があります。

契約形態は請負と準委任をどう使い分けますか？

要件が固まった成果物を納品してもらう工程は請負、検討しながら業務整理や設計を進める工程は準委任が適しています。設計図面管理システムでは、要件定義・現状調査を準委任、仕様が確定した設計・実装・テストを請負、リリース後の改善を準委任とする段階的な契約が現実的です。契約名だけで判断せず、成果物、責任範囲、変更手続、検収条件を明確にしてください。

請負契約で注意したいのは、金額と納期が固定されても、要件の曖昧さまで解消されるわけではない点です。画面一覧、機能仕様、権限マトリクス、連携仕様、データ移行仕様、テスト計画、操作マニュアルを成果物として合意し、どの状態なら検収できるかを定義します。「図面を検索できる」ではなく、代表データを使った検索時間、権限外データの非表示、旧版の表示制御、承認履歴の保存など、確認可能な受入基準に落とします。

仕様変更が起きた場合は、変更内容、費用、納期、品質への影響を双方が承認してから着手する変更管理を設けます。口頭の追加要望をそのまま開発へ流すと、後から追加請求や納期遅延が起こりやすくなります。RFPの段階で「標準機能」「追加開発」「将来候補」を分けておくと、請負範囲の境界を決めやすくなります。

準委任は、作業時間や専門知識の提供を受ける契約であり、要件が変化する現状調査、業務整理、PoC、移行設計、リリース後の改善に向いています。発注側は、作業時間だけでなく、週次報告、課題管理表、意思決定記録、設計レビュー、プロトタイプなど、何をもって作業完了とするかを合意します。成果物の完成責任を曖昧にしたまま準委任を選ぶと、予定した機能が完成しないリスクがあるためです。

準委任であっても、秘密保持、知的財産権、第三者サービスの利用、再委託、個人情報・機密図面の取り扱い、インシデント時の連絡、契約終了時のデータ返却を契約書に入れます。設計図面は営業秘密や知的財産に当たる可能性が高いため、委託先の担当者だけでなく、再委託先やクラウド事業者を含むアクセス経路を確認することが必要です。

発注側には、業務責任者、設計部門の代表、製造・購買・品質保証・保守の利用者、情報システム担当、経営判断者を含む意思決定チームを置きます。開発会社に任せきりにすると、現場では使われない便利機能が増え、重要な運用ルールが未決定のまま進みます。逆に社内側の決裁が遅いと、外注先の待機工数や手戻りが増えるため、会議体、回答期限、課題の優先度を決めておくことが大切です。

責任分界は、図面番号の標準化、マスタ整備、旧データの品質、CADライセンス、ネットワーク、認証、バックアップ、障害一次対応、利用者教育に分けて表にします。これらはシステムの機能ではなく社内作業に見えるものの、未整理のまま発注すると、外注先の作業範囲が膨らみ、見積の前提が崩れます。

費用相場と見積の内訳はどのように見ればよいですか？

2026年時点の公開相場をもとにした目安では、クラウド型SaaSは初期費用0万〜50万円、月額1万〜10万円程度、標準パッケージ導入は100万〜500万円程度、パッケージにカスタマイズを加える場合は100万〜800万円以上となります。スクラッチ開発は小規模で300万〜600万円、中規模で600万〜1,200万円、大規模・多拠点で1,500万〜3,000万円以上が一つの目安です。公開情報を組み合わせたレンジであり、CADの数、BOM連携、既存図面の移行、拠点数、権限の複雑さで大きく変わります（出典: 株式会社ripla「図面管理（EDM）開発の見積相場や費用」、2026年）。

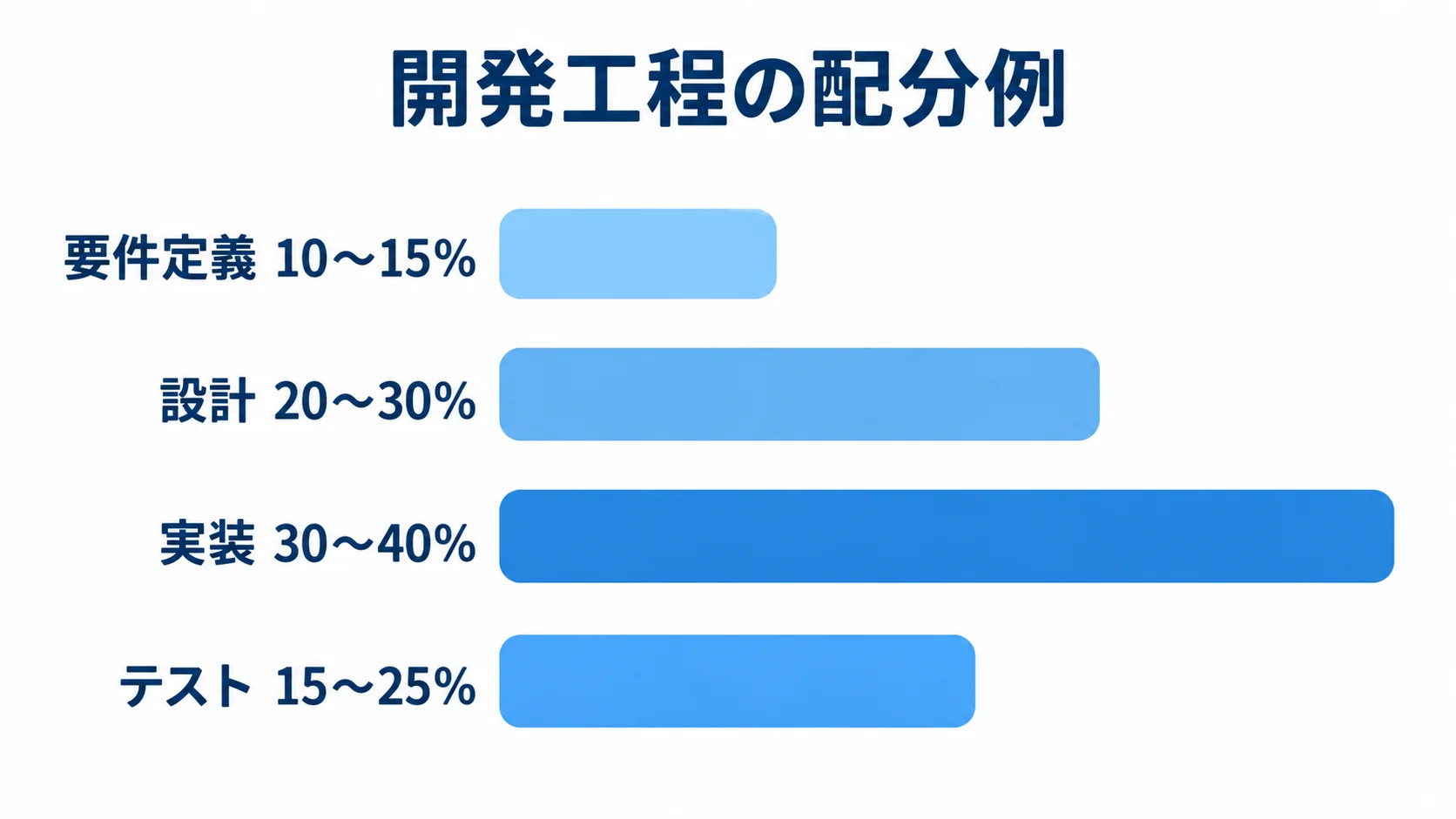

見積書では、要件定義、基本設計、詳細設計、実装、テスト、導入支援、データ移行、教育、プロジェクト管理を分けて確認します。公開されている図面管理EDMの費用情報では、要件定義10〜15%、設計20〜30%、実装30〜40%、テスト15〜25%程度という工程配分が示されています（出典: 株式会社ripla「図面管理（EDM）開発の見積相場や費用」、2026年）。案件ごとの標準ではありませんが、実装だけが極端に大きい、要件定義やテストがほぼ計上されていないといった見積の偏りを確認する材料になります。

データ移行は、数千枚から数十万枚の図面についてスキャン、OCR、属性付与、重複排除、旧番号の変換を行う場合、100万〜500万円以上になることがあります。全社教育やマニュアル作成は50万〜200万円程度、第三者によるセキュリティ監査やペネトレーションテストは100万〜300万円程度が公開相場の目安です。いずれもデータ量・対象範囲・試験内容によるレンジであり、発注時にサンプルで再見積してもらう必要があります。

初期費用が安く見えても、利用者ライセンス、ストレージ、CADビューワ、クラウド利用料、バックアップ、監視、保守、問い合わせ対応、機能追加、OSやミドルウェア更新を含めると、総額は変わります。オンプレミスはサーバー更新や災害復旧の費用を自社で持ち、クラウドは容量と通信量の増加で費用が変動するため、同じ前提で5年間のTCOを作成します。

連携費用も別枠で確認します。単純なAPI連携は1本50万〜200万円程度、双方向連携やデータ変換を含む場合は200万〜500万円以上になることがあります。保守運用は初期開発費の年15〜25%を一つの目安とし、障害対応時間、問い合わせ窓口、バージョンアップの範囲、追加改修の単価、データ復旧の責任を契約書と見積書で確認してください。数字だけを安く見せる見積ではなく、業務を止めないための費用まで含めて比較することが大切です。

委託先の選定と見積比較では何を確認しますか？

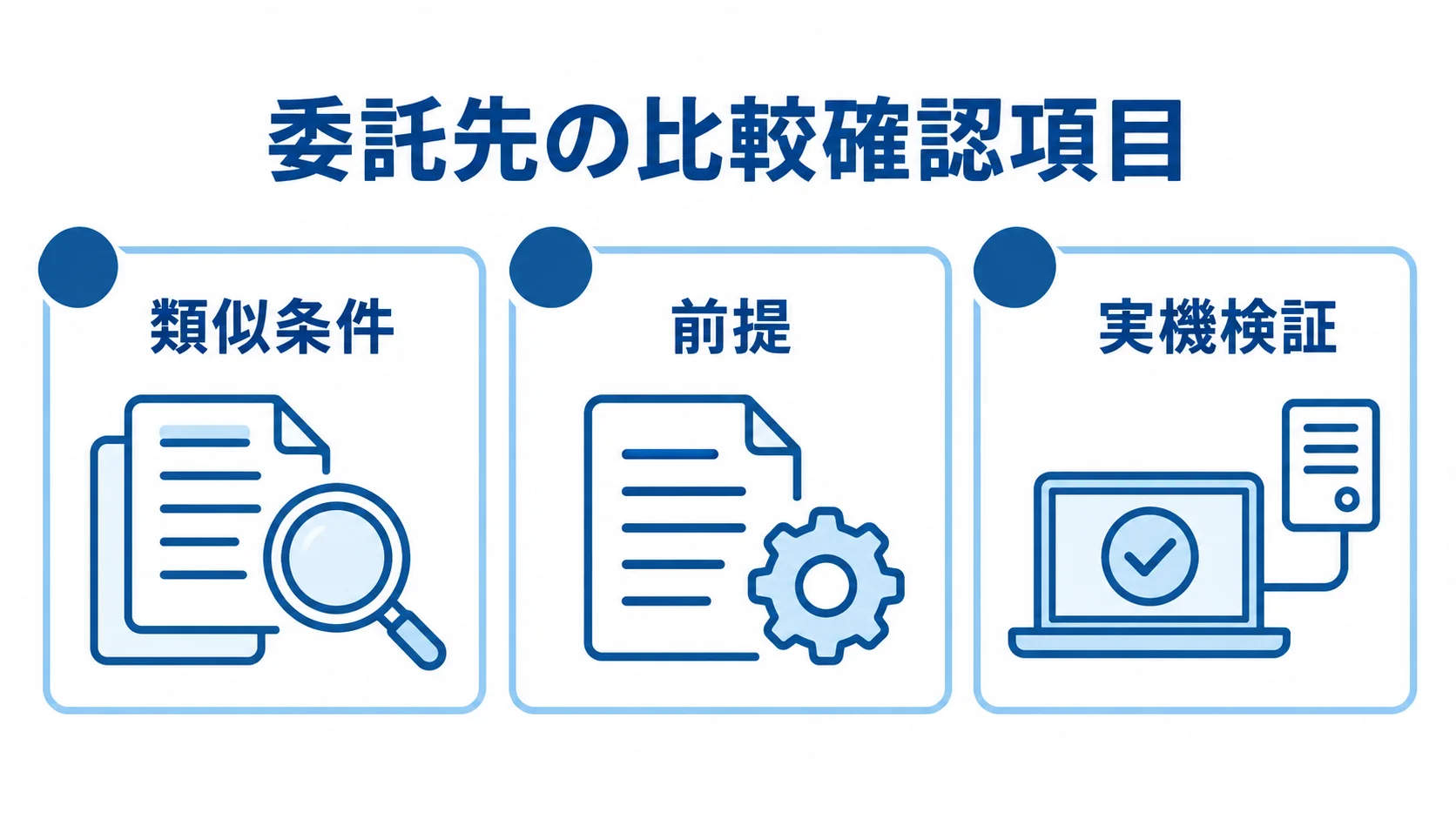

委託先は、製品ベンダー、導入支援会社、業務システムに強いSIer、製造業向けの開発会社を同じRFPで比較します。価格の安さだけでなく、産業機械の個別受注・長期保守・設計変更・工場ネットワークを理解しているか、標準機能と追加開発の境界を説明できるか、導入後の運用まで伴走できるかを見極めます。

実績を聞くときは、製造業の導入件数だけで満足せず、自社と似た業態、図面の種類、CAD、BOM、製番、拠点、導入範囲を確認します。日立ソリューションズ西日本が公開する三菱化工機の事例では、産業機械・設備メーカーの図面を一元管理し、図面を探す時間の短縮とセキュリティ向上につなげた導入経緯が紹介されています（出典: 株式会社日立ソリューションズ西日本「三菱化工機株式会社様事例」、2026年確認）。ただし、他社事例の効果をそのまま自社に当てはめず、対象部門・データ量・測定条件を確認してください。

大塚商会が紹介するシギヤ精機製作所の事例では、Autodesk InventorとVault Professionalによって3D設計データとE-BOMの連携を目指した導入が行われています（出典: 株式会社大塚商会「株式会社シギヤ精機製作所 導入事例」、2026年確認）。このように、実績を見るときは製品名だけでなく、設計データと部品構成をどこまで一元化したか、現場教育やサーバー運用を誰が担ったかまで質問すると、自社の発注適合性を判断しやすくなります。

相見積もりは、少なくとも3社程度に同じRFPを渡し、ライセンス、導入設定、要件定義、画面・権限設計、追加開発、外部連携、データ移行、テスト、教育、保守を分けて提示してもらいます。「一式」や極端に低い人月数が多い場合は、何が含まれないかを質問します。見積金額が2〜3倍違う場合でも、機能の抜け、移行対象、テスト範囲、保守条件が異なる可能性があるため、単純な価格順で決めることは危険です。

提案比較では、代表的な製品の登録から設計変更、承認、製造通知、検索、権限外アクセスまでを実機またはPoCで再現してもらいます。デモで用意されたきれいなサンプルではなく、旧版が複数ある図面、同じ部品を複数機種で使うBOM、紙から起こしたPDF、顧客別に閲覧制限が必要なファイルを渡してください。委託先が不都合な条件をどう説明し、代替案を出すかも評価対象になります。

図面は知的財産であり、取引先や海外拠点へ共有されることもあります。委託先には、図面単位の権限、ダウンロード・印刷制御、操作ログ、暗号化、バックアップ、脆弱性対応、障害時の復旧目標、再委託先の管理、アカウント停止手順を確認します。2025年4月に経済産業省が中小製造業向けに工場セキュリティの始め方を示したことからも、規模を理由に後回しにせず、サプライチェーンを含む責任分担をRFPに書くことが重要です（出典: 経済産業省「工場セキュリティの重要性と始め方」、2025年）。

最新動向として、NECは2026年7月にPLM「Obbligato R5」を2026年10月から提供開始すると発表し、BOMやBOPをものづくりマスターとして扱い、AI活用や環境情報との連携を強化すると説明しています（出典: 日本電気株式会社「NEC、PLMソフトウェア『Obbligato』を刷新」、2026年）。AI検索を含む提案を受ける場合も、学習データへの利用、回答の根拠表示、権限外情報の遮断、誤回答時の確認責任を契約・仕様に含めてください。

発注から導入・定着までの進め方はどうなりますか？

発注後は、要件定義、PoC、設計・開発、データ移行、受入テスト、教育、段階リリース、効果測定の順に進めます。全社のすべての図面を一度に移すより、代表製品または1工場を対象に、最新版管理と設計変更通知を定着させてからBOM・ERP・品質・保守へ広げる方が、現場の学習負荷と手戻りを抑えやすいです。

PoCでは、最もきれいなデータではなく、現場で困っている代表データを使います。たとえば、改訂が多い図面、旧版が混在する図面、複数CADのデータ、同じ部品を含む複数の製番、承認者が不在の場合の代理承認、顧客へ一部だけ共有するケースです。検索速度や表示可否だけでなく、誤った版を選べない仕組み、差し戻し、通知失敗、通信断、権限変更後の挙動を確認します。

データ移行では、まず小さなサンプルで移行ルールと品質基準を合意し、その後に本番移行します。属性の入力をすべて手作業にすると費用と期間が膨らむため、既存の図面番号やファイル名から自動抽出できる項目、現場が確認する項目、廃止データとして保管する項目を分けます。移行完了の判定には、件数だけでなく検索可能率、属性欠損率、リンク切れ、重複、権限設定の正しさを含めます。

フェーズ1は登録・検索・閲覧・権限、フェーズ2は改訂・承認・変更通知、フェーズ3はBOM、CAD、ERP、生産管理、品質、保守との連携という分け方が考えられます。各フェーズに、利用率、検索時間、承認リードタイム、誤版使用件数、通知到達率などのKPIと、次のフェーズへ進む判定条件を置きます。機能を増やすこと自体を成功とせず、業務上の事故やムダが減ったかを確認します。

定着には、設計者だけでなく、図面を受け取る製造・購買・品質保証・保守の代表者を早期に参加させます。操作マニュアルだけではなく、図面番号の付け方、版の確定、廃止、緊急変更、取引先共有、紙図面を参照した場合の記録など、運用ルールを教育します。リリース後は問い合わせ内容と検索失敗を集計し、使われていない機能や入力負荷の高い項目を改善する体制を契約に含めると安心です。

導入後は、障害対応だけでなく、CADやOSの更新、利用者・拠点の追加、ストレージ増加、図面番号やBOMルールの変更、監査への対応が発生します。保守契約には、受付時間、一次切り分け、復旧目標、バグ修正と機能追加の区別、アップデートの適用責任、バックアップの復元テスト、定例レビューを明記します。クラウドサービスなら、契約終了時のデータエクスポート形式と費用、退去後の削除証明も確認してください。

設計書、テスト仕様書、データ定義、API仕様、移行手順、運用マニュアル、ソースコード、利用ライセンスの名義を整理して保管します。特定の担当者しか修正できない状態を避け、引き継ぎ会や管理者教育を実施します。発注の段階で運用の出口まで決めておくことが、長期稼働する産業機械向けシステムでは重要です。

よくある質問

産業機械向けの設計図面管理システムを発注するときに、特に相談が多い質問をまとめます。費用だけでなく、発注範囲、導入期間、既存データ、クラウドとセキュリティの考え方を確認してください。

公開相場の目安では、SaaSは初期0万〜50万円・月額1万〜10万円程度、標準パッケージは100万〜500万円程度、スクラッチは300万〜3,000万円以上まで幅があります。CADやERP連携、図面移行、複雑な権限、複数拠点、教育、セキュリティ監査を含めると上限側へ広がるため、対象範囲を揃えた3社以上の見積と5年TCOで判断してください。

図面登録・検索・版管理・承認などの共通業務を早く始めるなら、標準パッケージを活用しやすいです。個別受注の製番、独自のBOM変換、特殊な承認、保守履歴との一体運用など、自社固有の業務が競争力に直結する場合は追加開発やスクラッチが候補になります。まず標準機能でPoCを行い、差分だけを追加開発する進め方が、費用と将来の保守負担を抑えやすいです。

クラウドかオンプレミスかだけで安全性は決まりません。図面単位の権限、認証、暗号化、ログ、バックアップ、復旧、委託先管理、工場ネットワークとの分離、契約終了時のデータ返却を同じ基準で評価する必要があります。クラウドを選ぶ場合は、データ所在、国外リージョン、通信障害時の業務継続、大容量CADの扱い、サービス終了時のエクスポートをRFPと契約で確認してください。

最初は、代表製品または1工場を対象に、図面登録、属性検索、最新版の表示、閲覧権限、改訂履歴、承認済み図面の配布を発注する方法が考えられます。次に設計変更通知、E-BOM、CAD・ERP・生産管理との連携、品質・保守情報へ拡張します。検索時間や誤版使用件数を導入前後で測り、効果が確認できてから対象拠点を広げると、全社一括導入のリスクを下げられます。

まとめ

産業機械製造業向け設計図面管理システムを発注するときは、製品を先に決めるのではなく、個別受注・製番・設計変更・E-BOM・製造BOM・長期保守・取引先共有をどの業務範囲までつなぐかを定義します。SaaSや標準パッケージで始められる範囲は標準機能を活用し、自社独自の業務に関係する部分だけを追加開発またはスクラッチで委託します。

最初に、図面・CAD・仕様書・検査記録・BOMの保管場所と件数、現行の図面番号・版・承認ルール、連携先、権限、移行対象を棚卸しします。次に、検索時間、誤版使用、承認リードタイム、変更通知、二重入力などのKPIと目標を置き、同じRFPを複数社へ提示します。見積は開発費だけでなく、データ移行、教育、セキュリティ、ライセンス、保守、契約終了時のデータ返却まで含む5年TCOで比較してください。

導入は、1製品・1工場で最新版管理と変更通知を定着させ、PoCと受入テストで例外処理まで確認してから、BOM、ERP、生産管理、品質、保守へ広げます。契約は、要件整理やPoCを準委任、仕様確定後の開発・テストを請負、改善・保守を準委任とするなど、工程の性質に合わせて責任範囲を分けます。委託先を選ぶ際は、価格だけでなく、産業機械・個別受注の実績、データ移行、現場定着、セキュリティ、5年後の保守体制を確認することが大切です。

設計図面管理システムの発注は、システムを納品してもらうだけの作業ではありません。正しい最新版を、正しい権限の人が、必要な工程で使える状態をつくり、設計から製造・保守までの情報の流れを改善するプロジェクトです。自社の課題と優先順位を整理したうえで、実績と提案内容を比較できるパートナーへ相談してください。
