産業機械製造業向け設計図面管理システム開発の完全ガイド

産業機械製造業向けの設計図面管理システムは、管理範囲、提供形態、導入規模を分けて検討すると、製品情報の共有と業務改善につながります。

図面番号や製番、承認者、配布先を結び付けて管理するため、設計から保守まで同じ情報を参照できます。詳細は関連記事で確認できます。

・業務システム開発を依頼する会社の選び方やRFPの作り方については、無料ホワイトペーパー「業務システム開発の完全ガイドブック」で詳しく解説しています。
・スクラッチシステム開発を依頼する会社の選び方やRFPの作り方については、無料ホワイトペーパー「スクラッチシステム開発の完全ガイドブック」で詳しく解説しています。

産業機械製造業向け設計図面管理システムの全体像

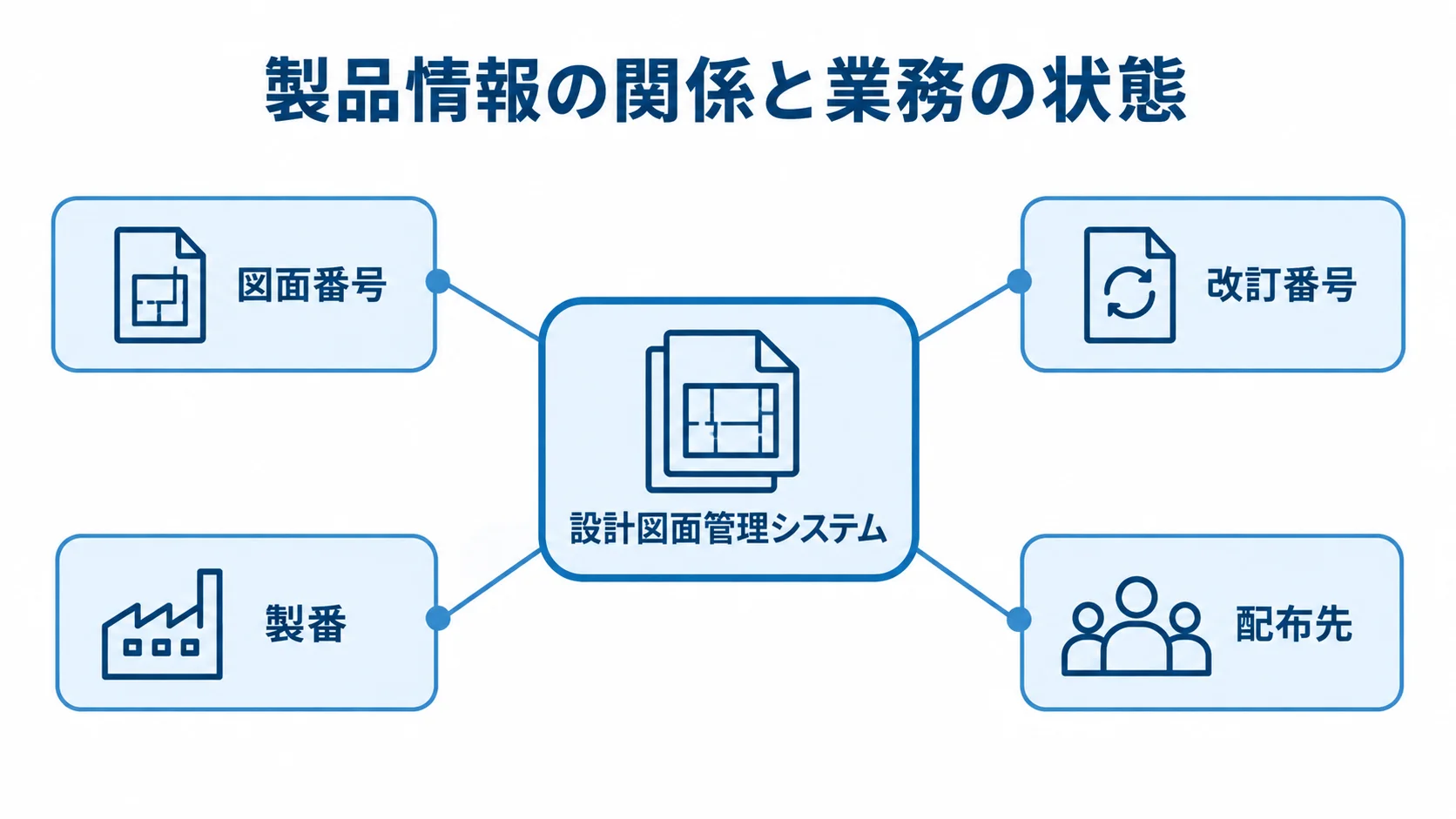

関連情報をひとつの管理基盤で結び付ける構成です。

設計図面管理システムは、ファイルを保管するだけでなく、製品情報どうしの関係と業務の状態を管理する仕組みです。図面番号、改訂番号、製番を結び付けて扱います。部品、工程、承認者、配布先も、同じ情報の中でつなぎます。

製品情報どうしを結び付けることで、設計から製造、品質保証、保守まで同じ情報を参照できます。

顧客ごとの仕様変更や個別受注、長期保守、複数工場・協力会社との共有がある現場では、この仕組みが特に役立ちます。

単なるファイル保管との違い

共有フォルダや文書管理システムは、ファイルの保存と検索には役立ちます。

違いは、状態の管理、配布の仕方、変更の記録に表れます。

状態：作業中、検図中、承認済み、廃止を分けて管理することが、産業機械の現場では求められます。
配布：承認済みの版だけを製造へ渡します。
記録：配布する版の変更理由、承認者、適用開始日、対象製番。

この仕組みは、更新したファイルをそのまま現場で使う運用とは違います。

図面に加えて、E-BOM（設計部品表）、製造BOM、仕様書、検査成績書、部品購入情報、保守履歴も関連付けます。材質を変更する場合は、関連図面、仕掛中の製番、購買先、検査項目を追跡できれば、確認漏れを減らせます。

管理する機能とデータ

図面の登録から承認、変更履歴の追跡までを支える機能と情報は、次の5つに分けて考えられます。

登録・検索：図面、CAD、PDF、仕様書、写真、検査記録を登録し、属性検索とプレビューを使えます。
版と承認：改訂、アクセス権限、承認ワークフローの管理
関連情報：図面番号、品番、機種、顧客、製番、担当部門、改訂理由の登録
変更・利用履歴：ECR（設計変更要求）、ECO（設計変更指示）、差分比較、操作ログ、ダウンロード履歴が対象です。
連携・保全：ファイルロック、外部共有期限、API連携、バックアップと復旧の検討項目

全文検索に加えて属性を揃えておくと、過去機種や類似案件を再利用しやすくなります。

数十年前の図面も参照する場合は、紙やマイクロフィルムの電子化、旧番号から新番号への変換、重複ファイルの整理を要件に含めておきます。

ポイント

保管だけで足りるか、製番やBOM、変更履歴まで結び付けたいかで、必要な機能と範囲が変わります。対象の製品情報をどこまで扱うかを最初に決めておくと、後の判断がぶれにくくなります。

設計図面管理システムの種類と選択肢

扱う情報の範囲が、文書から製品全体へ広がります。

製品の分類と提供形態は分けて考えます。EDM、PDM、PLMは管理範囲の違いを、SaaS、パッケージ、スクラッチは導入方法や柔軟性の違いを示します。

どの組み合わせが適するかは、「最新版を探せない」課題か、「BOMと製造・保守を一体化したい」課題かによって変わります。

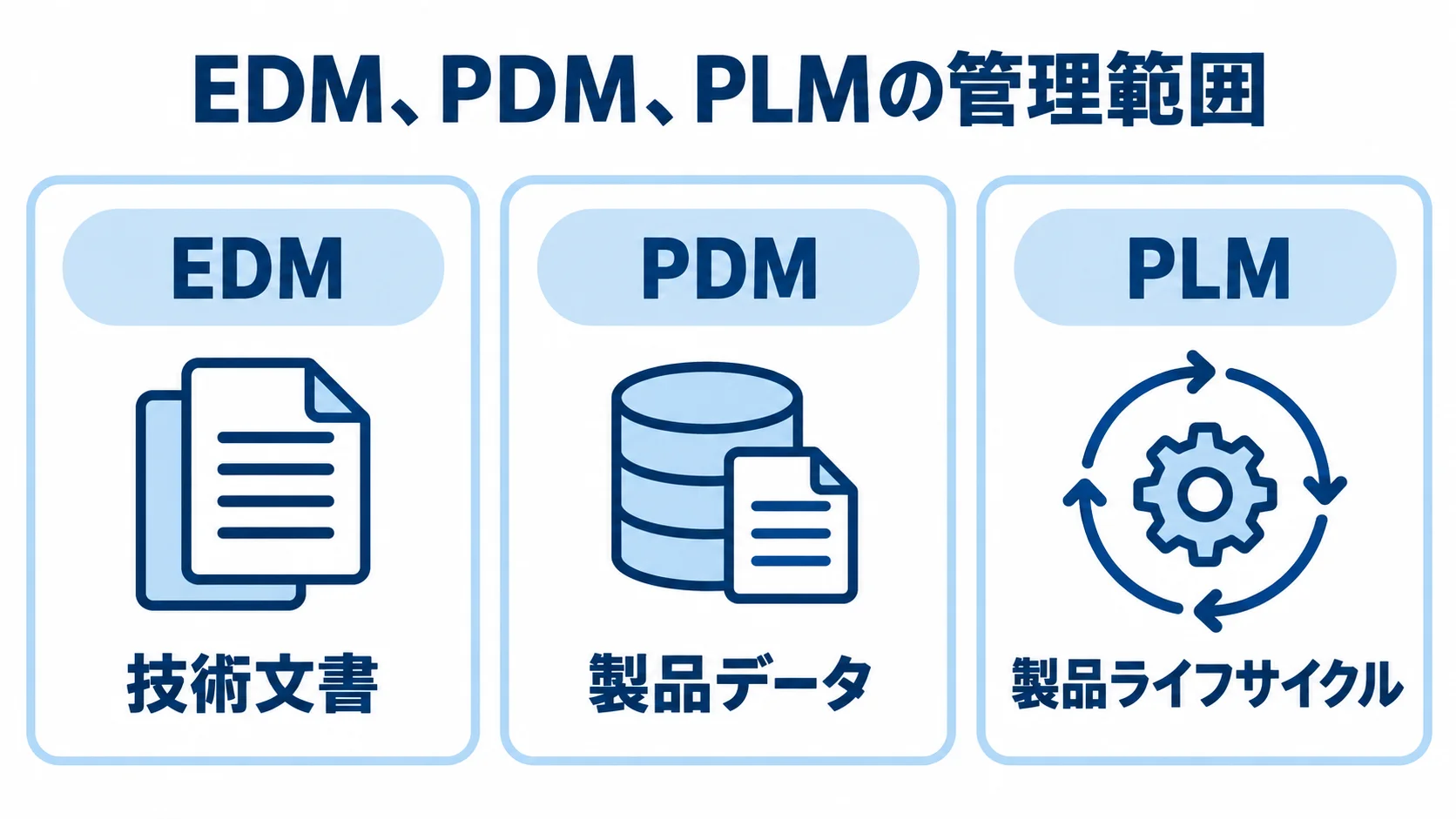

EDM・PDM・PLMの使い分け

EDM、PDM、PLMは、扱う情報の範囲が文書から製品全体へ広がる順に並びます。図面の検索と承認から始めるのか、設計変更や企画から廃止までを一つにまとめるのかで、見るべき範囲が変わります。

EDM：Engineering Document Managementの略で、図面や技術文書の検索、保管、承認が中心です。
PDM：Product Data Managementの略で、CAD、部品構成、改訂、設計変更を製品単位で扱います。
PLM：Product Lifecycle Managementの略で、企画から廃止までを横断して管理する範囲です。

紙、PDF、CAD、Excelに散らばった図面を整理したいならEDMが向きます。一方、設計の標準化と製造への正しい配布を重視するならPDMが適しています。

複数拠点や長期保守に加えて、品質・購買・サービスまで含めるならPLMが有効です。ただし、対象範囲が広いほど、要件定義とデータ標準化の負担も増えます。そこで、名称の印象で決めず、必要な管理範囲から段階的に選びます。

SaaS・パッケージ・スクラッチの選び方

提供形態は、費用や標準機能に加えて、自社固有の業務との適合性と運用の負担を比べて選びます。

SaaS：初期費用を抑えやすく、検索や共有を短期間で始められる方式です。
パッケージ：版管理やワークフローが成熟していることが多く、標準業務に合わせられれば導入期間を短縮できます。
スクラッチ：個別受注の製番管理や独自BOM、生産管理・保守業務に合わせやすい方式です。

SaaSでは、CAD連携と特殊な承認経路に加えて、工場内ネットワークの制約や契約終了時のデータ取り出しを確かめます。一方、スクラッチでは、アップデートや脆弱性対応、障害復旧、担当交代後の保守を継続して管理する必要があります。

標準機能で解決できる差異は業務側で吸収し、競争力に直結する独自業務だけを追加開発する、という考え方が判断の目安になります。

ポイント

管理範囲を文書、製品データ、ライフサイクルのどこまでにするかで候補を絞り、そのうえで自社業務との適合性から提供形態を比べると判断しやすくなります。

産業機械製造業向け設計図面管理システムの進め方

代表製品で確かめた後に、段階的な導入へ移ります。

導入では、業務ルールを洗い出して一覧にし、代表製品で検証するところまで進めます。製品を選んで設定するのは、その途中の作業です。

データ移行と教育を経て、段階的に導入します。設計部門だけで決めず、製造、購買、品質保証、保守の担当者も初期から加わります。

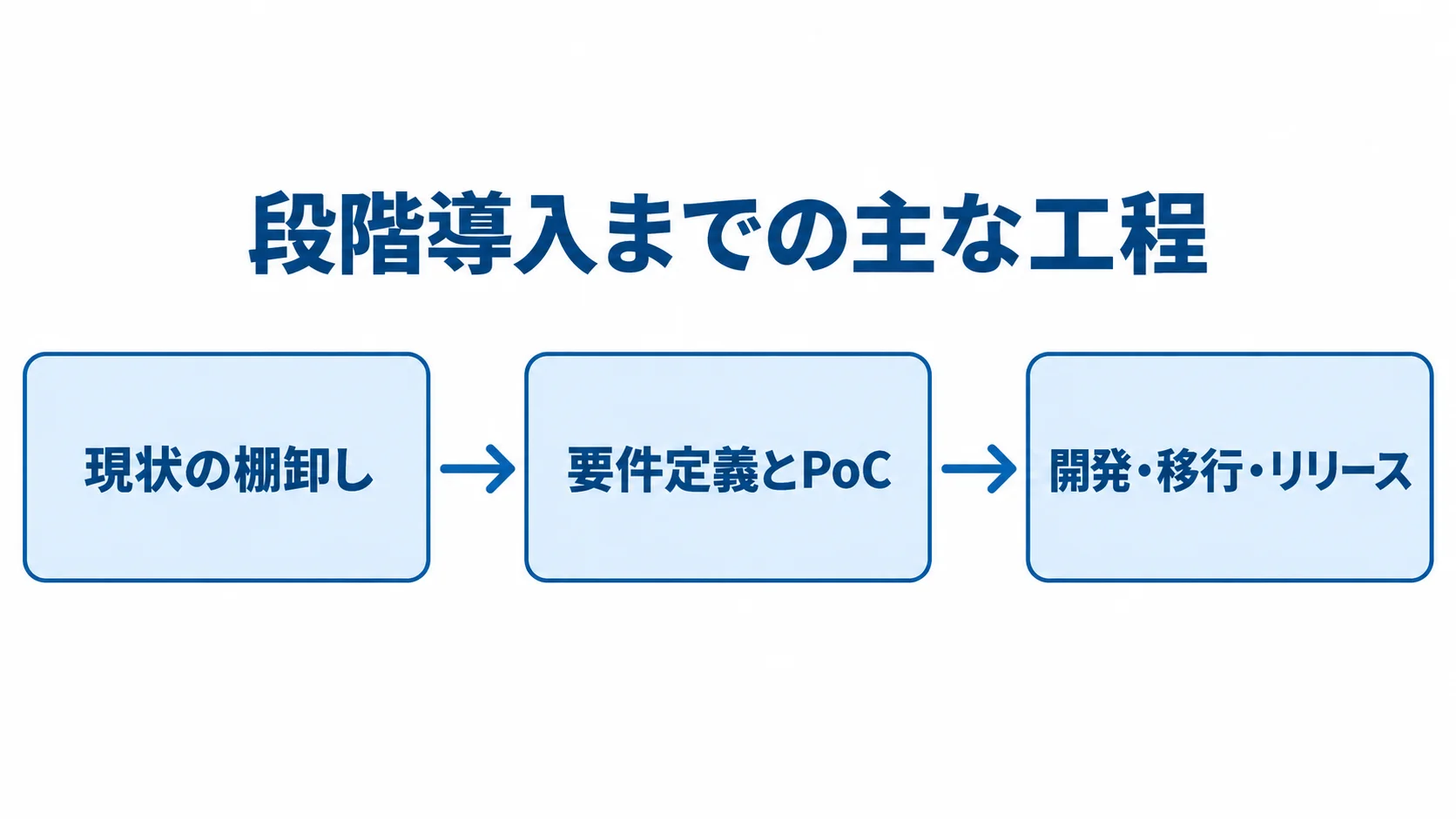

進め方は、大きく3つの工程に分かれます。現状の棚卸し、要件定義とPoC、開発・移行・リリースです。

▶ 詳細はこちら：産業機械製造業向け設計図面管理システム開発の進め方/やり方/流れや方法/手法/工程/手順

最初に行う現状の棚卸し

棚卸しでは、図面の保管場所と形式、件数、容量を押さえます。そのうえで、共有フォルダや個人PC、紙棚などの保管先ごとに状態を分類します。図面番号や改訂方法、承認者、配布先も、あわせて記録しておきます。

ファイルの状態：現役、参照、廃止、重複、欠損の区分
業務の基準値：導入前に測る検索時間、旧版が現場へ渡る頻度、変更通知に要する時間
データと承認：図面番号と品番、製番、E-BOMと製造BOM、設計変更の承認ルート

入力項目が多すぎると、現場で登録が定着しにくくなります。そのため、最初は検索と承認に欠かせない項目に絞り、品質や保守の情報は後から加えていくと進めやすくなります。

要件定義とPoCで確かめる項目

要件定義では、「図面を一元管理する」という目的を、業務上の成果に分けて書き出します。たとえば、承認済み最新版の自動通知、製番から使用図面を3分以内に検索、取引先への期限付き資料公開が挙げられます。

非機能要件には、復旧時間やバックアップ世代、検索応答を含めます。ログ保存期間や認証方式、権限分離も、同じ要件に入れておきます。そのうえで、PoCでは代表的で複雑な製品を一つ選びます。

一連の操作：CAD登録、改訂、承認、差分確認、BOMとのリンク、製造部門からの閲覧を一通り試す
例外時の動作：権限不足のときの振る舞い
成功条件：旧版を選べないこと、変更通知が届くこと、現場担当者が説明なしで使えること

成功条件は「検索できた」で止めず、実務での変更管理と操作性まで検証します。

開発・移行・リリースの順序

開発からリリースまでは、設計、データ整理、検証の順に進みます。

設計・開発：画面、権限、ワークフロー、連携、ログ、バックアップの設計と、必要な追加開発
移行準備：全件を一度に移さず、現役、参照、廃止の図面に分けて進める
テスト：承認差し戻し、同時編集、担当者異動、連携先停止、工場ネットワーク切断での動作確認
先行稼働：1製品または1工場で始め、検索時間や誤版使用件数、承認リードタイム、変更通知到達率を測ってから広げる

属性が欠けたファイルや重複した旧版は、移行後の検索性と信頼性を損ねるため、移行前に整えておきます。

ポイント

棚卸しから先行稼働までを一続きで見て、代表製品で動きを確かめてから広げるかどうかを決めます。段階ごとの結果を並べると、次の工程に進む根拠が明確になります。

費用相場とコストの内訳

費用は、利用者数や図面数、拠点数などの条件で変わります。CADやBOM、既存連携の範囲も、費用に影響します。移行の有無や権限の設計も、費用に差が出る要素です。

ここに示す金額は、2026年の公開相場と一般的な業務システムの目安をもとにした参考値です。個別案件の確定見積ではありません。

▶ 詳細はこちら：産業機械製造業向け設計図面管理システム開発の見積相場や費用/コスト/値段について

方式ごとの費用相場

導入方式と開発規模によって、費用の目安は次のように異なります。

クラウド型SaaS：初期費用0万〜50万円程度、月額1万〜10万円程度が目安です。
パッケージ：標準導入は100万〜500万円程度、カスタマイズを含むと100万〜800万円以上になる場合があります。
小規模スクラッチ：登録・検索・閲覧を中心とする構成で、300万〜600万円程度です。
中規模スクラッチ：複数部門の承認、BOM、外部連携を含み、600万〜1,200万円程度が目安です。
大規模スクラッチ：複数工場や複雑な権限、PLM・ERPとの深い連携を含むと、1,500万〜3,000万円以上の場合があります。

期間の目安は、SaaSの設定が1〜2か月、カスタマイズが2〜6か月、中規模スクラッチが6〜12か月程度です。なお、SaaSでも初期の負担は、サービス料金に設定や権限設計、教育を加えて見る必要があります。

正確な予算を組むには、利用者数、図面数と容量、CADを見積書の前提に書きます。さらに、連携本数や移行対象、拠点数と保守時間も、同じ見積書に記載します。

初期費用以外にかかる費用

初期開発費は人件費が中心で、要件定義からテストまでの工程に割り振られます。移行や導入支援、連携には、工程とは別の費用も加わります。

工程の配分：要件定義10〜15%、設計20〜30%、実装30〜40%、テスト15〜25%程度です。
移行・連携：CAD・ERP連携、データ変換、紙図面のスキャン、OCR、属性付与、重複排除が加わります。
導入支援：利用者教育、マニュアル作成、セキュリティ診断の費用も含まれます。
連携費用：単純な連携は1本50万〜200万円程度、双方向の変換を含むと200万〜500万円以上の場合があります。

運用を始めたあとは、クラウド利用料やライセンス、サーバーの費用が続きます。加えて、バックアップや監視、問い合わせ、更新、脆弱性対応にも、継続して費用がかかります。

一般的な業務システムでは、初期開発費の年15〜25%を保守運用費とする考え方があります（出典：業務システム開発の公開費用目安、2026年確認）。

比べるときは、初期費用に加えて、5年間の利用料や追加開発、教育、移行し直しの可能性まで含めたTCO（総所有コスト）で見ます。

費用を抑えつつ失敗を避ける方法

費用を管理するには、対象範囲と見積もりの内訳を段階的に確かめます。

小さく始める：1製品・1拠点で登録、検索、承認、最新版配布を定着させる
後から広げる：効果を確かめたのち、BOM、購買、品質、保守へ対象を増やす
見積を分ける：標準機能、設定、追加開発、移行、教育、保守、障害対応、拠点追加を区分します

入力項目は、業務成果に直結するものから始めると、教育や移行の負担を抑えやすくなります。

価格の安さを理由にSaaSや標準パッケージを選ぶと、CAD連携や権限、移行、契約終了時のデータ取り出しで、追加費用が生じる場合があります。そこで、見積書では固定価格の範囲も確かめます。

ポイント

相場の金額は参考値として扱い、見積書で利用者数や図面数、連携本数の前提をそろえてから比べると、判断を誤りにくくなります。

開発会社/ベンダーの選び方

開発会社を選ぶときは、機能の一覧よりも、自社の業務を正しく捉えられるか、導入後の運用まで支えられるかを見ます。製品の提供、導入設定、個別開発を別々の会社が担う場合は、契約の範囲と、どこまでを誰が受け持つかを明確にします。

産業機械と個別受注への理解の確認

提案先の経験と業務理解は、次のように確かめます。

経験：個別受注、多品種少量生産、長期保守、製番管理、顧客仕様変更への対応実績。
業務理解：図面とE-BOMの紐付け、製造BOMへの受け渡し、変更通知先、保守部品からの過去図面検索。

公開されている事例には、図面の検索時間を半減した例や、設計業務の効率を20%向上した例があります（出典：産業機械・設備メーカー向け公開導入事例、2026年確認）。

効果は、対象部門や移行範囲、利用率、測定方法によって変わります。そのため、自社でも同じKPIを測れるかを確かめます。

業務フローやデータ項目、例外処理まで具体的な回答があれば、導入後の認識違いを減らせます。

連携・運用・セキュリティの確認項目

連携先と接続方式、データの責任範囲を整理します。連携の本数が増えるほど利便性は上がります。一方で、責任の分かれ目やテストの範囲も広がります。

接続先：CAD、ERP、生産管理、製番管理、購買、品質、保守、認証基盤との接続
連携方式：API、CSV、ファイルのいずれか、片方向か双方向かの別
障害と正本：障害時の再送可否と、データの正本を置くシステム
セキュリティ：認証、図面・部門単位の権限、異動時の停止、操作ログ、暗号化、バックアップ、脆弱性対応、共有期限の確認

経済産業省の工場システム向けガイドラインは、業務と保護対象を整理したうえで、ゾーンと脅威を結び付けて対策を立てる手順を示しています（出典：工場システムにおけるサイバー・フィジカル・セキュリティ対策ガイドライン、2023年）。

発注側は、図面管理を工場の安全、品質、納期、事業継続の一部として評価します。

RFPと見積書の比較項目

候補先を同じ条件で比べるため、RFPと契約で確かめる事項をそろえます。

業務要件：対象業務、利用者、図面件数、CAD形式、検索項目、承認段階の記載
導入要件：BOM連携、外部共有、移行範囲、性能、バックアップ、教育、保守までの記載
提案の比較：同じ資料をもとに、標準機能、設定、追加開発、業務変更に分けた提案を求める
契約条件：成果物、検収、納期、追加費用、データ所有権、終了時のエクスポート、障害連絡、バックアップ責任、脆弱性対応、更新方針の確認
引き継ぎ資料：設計書、データ辞書、運用手順書を、契約上の成果物に含める

設計書、データ辞書、運用手順書を残しておくと、担当の交代や拠点の追加に備えやすくなります。

▶ 詳細はこちら：産業機械製造業向け設計図面管理システム開発でおすすめの開発会社/ベンダー6選と選び方

▶ 詳細はこちら：産業機械製造業向け設計図面管理システム開発の発注/外注/依頼/委託方法について

ポイント

業務理解の具体性と、製品提供・導入設定・個別開発の担当範囲を見比べると、候補を絞りやすくなります。契約では引き継ぎ資料まで含めて決めておくと、担当交代に備えやすくなります。

導入後の定着と2026年時点の重要論点

2025年版ものづくり白書は、製造業の競争力強化に向けたDXと、サプライチェーンをまたぐデータ活用の重要性を示しています（出典：2025年版ものづくり白書、2025年）。そのため、図面管理は保管場所を移すことにとどまらず、設計・製造・品質・保守で製品情報を共有する基盤として運用します。

導入効果を測るKPI

導入効果は、検索や変更管理、現場利用に関するKPIで追います。

検索：所要時間と成功率の測定
変更管理：旧版使用件数、承認リードタイム、変更通知の到達率の確認
業務品質：図面とBOMの不一致、再入力時間、問い合わせ件数を追う

導入直後に加えて、1か月後、3か月後、6か月後も同じ方法で計測します。利用率が低いときも、すぐに機能不足と決めつけず、まず入力項目や検索語、権限、現場教育を確かめます。

目標の例は、検索を10分から3分へ縮めること、旧版の使用を月10件からゼロに近づけること、承認の滞留を半減することです。金額に換算するときは、削減時間に加えて、誤作業や手配ミス、出荷遅延、保守調査の短縮も評価します。

工場セキュリティとAI活用の考え方

接続が増えるほど、図面の機密性だけでなく、工場の業務継続性も考える必要があります。

2025年4月には、中小規模の製造事業者向けに、工場セキュリティの重要性と始め方を扱う解説書が公開されました（出典：経済産業省「工場セキュリティの重要性と始め方」、2025年）。

セキュリティ対策とAIの利用条件は、現場での運用まで含めて決めておきます。

工場セキュリティ：図面権限、ネットワーク分離、通信断時の参照、バックアップ復旧、委託先アカウントの確認
AIの用途：自然文検索、類似図面の発見、変更箇所の要約を補助する。AIの回答を、承認済みの設計情報と同一視しない
AIの管理：参照元の図面番号と改訂の表示、社外学習の条件の確認、最終判断は人が行うこと

属性と版管理を整えてから、AI機能を段階的に加えます。

よくある質問

導入担当者からよく寄せられる質問に答えます。図面件数やCAD環境、拠点数などの自社の条件に置き換えて、比較検討に役立ててください。

小規模な設計部門だけでも導入できますか？

導入できます。1製品と1設計チーム、数名の製造担当者から始めるのが適しています。範囲は、登録や検索、承認、最新版の閲覧に絞ります。

小さく始める場合でも、後からBOM、品質、保守へ広げられるように、データ項目と権限を設計しておきます。

過去の紙図面や古いCADデータも移行できますか？

移行はできますが、全件を同じ品質で取り込む必要はありません。現役、参照、廃止の図面に分けて、まず現役図面から属性を整えて移行します。

スキャンやOCR、旧番号の変換、重複排除、欠損の確認には、別途の工数がかかります。そのため、対象の件数と品質の基準を先に決めておきます。

クラウド型は産業機械の機密図面でも安全ですか？

安全性は、クラウドかオンプレミスかによって決まるわけではありません。確認するのは、図面単位の権限や認証、暗号化です。ログやバックアップ、データの所在も、あわせて見ます。

加えて、契約終了時のエクスポートや通信断時の業務継続、工場ネットワークと取引先の接続条件も確かめます。クラウドを選ぶ場合は、機密度の高い図面を分けて扱い、外部共有の期限を設定する設計を検討します。

既存のERPや生産管理システムと連携できますか？

既存システムとも連携できますが、連携の方法と、データの正本をどこに置くかが重要です。たとえば、図面管理側が改訂と承認を、生産管理側が製番や工程を管理するように、責任の範囲を分けて決めます。

APIやCSVで連携する場合は、項目の変換や更新のタイミングを、テストで確かめます。重複登録や障害時の再送、担当者による訂正の方法も、テストの対象にします。

まとめ

設計図面管理システムは、最新版や改訂、承認といった図面の情報を、BOMや製番、変更通知、保守情報とつなぐ業務基盤です。

個別受注や多品種少量生産、長期稼働設備、複数拠点、協力会社との共有がある企業ほど、製品情報単位の管理が効果的です。

まず着手すること

まずは、図面の保管場所や件数、形式を一覧にし、検索時間と誤版使用を測ります。改訂や承認、配布先も、同じ一覧に加えます。その後、代表製品と1拠点で、登録、検索、承認、最新版配布の流れをPoCで検証します。

解決したい業務上の事故とKPIを先に定めておくと、システムを先に決めた場合に起きやすい過剰なカスタマイズを防げます。

全社展開の判断時期

全社展開は、先行導入の効果と継続利用、費用、開発方針を見て判断します。

展開の判断：検索成功率と時間、旧版使用件数、承認リードタイム、通知到達率が改善し、現場が継続利用できた段階で広げる
費用の範囲：BOM、ERP、生産管理、品質、保守への展開は、初期費用に加えて移行や教育、連携、セキュリティ、5年間の運用費で判断する
開発方針：標準機能を活かし、独自性が必要な部分だけを開発する方針。更新性と現場定着を両立しやすくなります
