産業機械向け設計図面管理システムの開発は、要件整理から定着まで、6つのフェーズを順に進めるのが基本です。
代表的な製品で検証してから、次の拠点や部門へ段階的に広げると、誤版を防ぎながら現場に定着させられます。
▼全体ガイドの記事
・産業機械製造業向け設計図面管理システム開発の完全ガイド
・業務システム開発を依頼する会社の選び方やRFPの作り方については、無料ホワイトペーパー「業務システム開発の完全ガイドブック」で詳しく解説しています。
・スクラッチシステム開発を依頼する会社の選び方やRFPの作り方については、無料ホワイトペーパー「スクラッチシステム開発の完全ガイドブック」で詳しく解説しています。
産業機械製造業向け設計図面管理システムの全体像
産業機械の設計図面管理では、2D・3D CADやPDF、仕様書などの文書を扱います。検査記録や部品表、設計変更通知も含め、製品・製番・顧客仕様に関連付けて管理します。

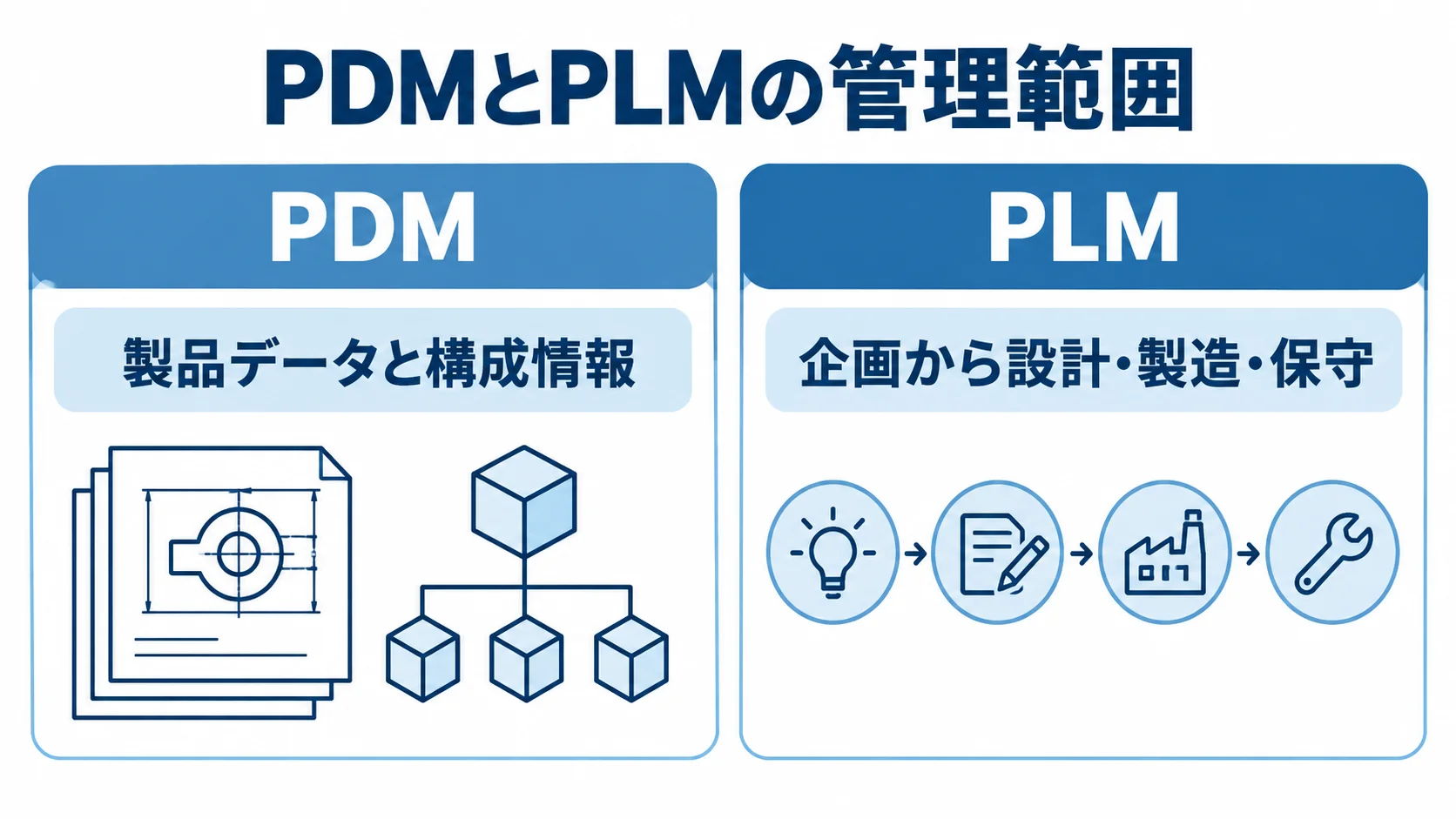

EDMは文書や図面を、PDMは製品データと構成情報を管理します。一方、PLMは企画から設計、製造、保守までのライフサイクルを扱う考え方です。
対象範囲に見合った仕組みを選べるかどうかが、費用と定着率を左右します。
最初に解消すべき課題：最新版と変更情報の分断
図面管理で最初に整えたいのは、どれが最新版かの判断と、変更情報の共有です。
- 版の分断：共有フォルダ、個人PC、紙の承認図が混在すると、部門ごとに違う版を参照するおそれがあります。
- 変更情報：改訂番号、状態、承認者、適用開始日、配布先、旧版の扱いを、業務ルールとして決めます。
- 属性管理：製品型式、顧客、製番、部品番号などを属性にすると、過去の案件を再利用しやすくなります。
顧客仕様の変更が多い産業機械では、同じシリーズでも製番ごとに構成が変わります。そのため、属性には材質、設備、案件、関連BOMも含めておきます。
検索項目を増やしすぎると入力の負担が重くなるため、日常的に使う項目と管理者だけが扱う項目を分けます。
PDM・PLM・文書管理から見た図面管理の対象範囲
製品の候補は、製品名だけで決めず、扱う範囲と置き場所の二つの軸で絞ります。設計中心か全体管理か、クラウドかオンプレミスかで、確かめる点が変わります。
- 設計中心：図面・CAD・E-BOMを扱うなら、PDMやEDMの標準機能が候補になります。
- 全体管理：製造BOMや工程、購買、品質、保守部品まで扱う場合は、PLMや生産管理との連携を検討します。
- クラウド：共有やバックアップを進めやすい反面、大容量CADや通信断、データの所在、契約終了時の出力を確かめる必要があります。
- オンプレミス：工場ネットワークや既存認証と統合しやすい一方で、更新、パッチ、バックアップ、災害復旧を自社で担います。
複数拠点や取引先が利用する場合は、大容量CADの転送速度と、通信断のときに参照できるデータを事前に確かめておきます。
どのシステムの情報を正とするかは、データごとに定めておきます。たとえば設計BOMはPDM、製造BOMと製番は生産管理、品質記録は品質システムを正とし、必要な情報だけを連携させます。
機密度と業務継続性に応じて、クラウド、オンプレミス、ハイブリッドを比べます。
産業機械製造業向け設計図面管理システムの進め方
導入は6つのフェーズに分けて進めます。最初は要件整理で、最後は定着の段階です。その間に、製品・開発会社の選定、設計開発、テスト、稼働が入ります。
全社の図面を一度に移すより、代表的な製品・製番・設計変更で検証してから次の拠点や部門へ広げる方が、リスクを抑えられます。各フェーズに成果物と判断基準を決めておくと、担当者の経験だけに頼らず、進捗を評価できます。
フェーズ1：要件整理による業務とデータの正の決定
要件整理では、まず図面の現状を洗い出します。保管場所と形式、件数に加えて、利用者と拠点、承認経路と連携先も押さえます。
資料の種類では、CADやPDF、紙図面の管理方法を決めます。ExcelのBOMや検査記録、写真、顧客仕様書も、同じ整理の対象です。
図面番号、部品番号、改訂番号の表記ゆれを洗い出します。ステータスや製番も対象です。
- 業務成果：製造が迷わず最新版を閲覧できる状態を定義します。
- 必須要件：版管理、承認、検索、権限、監査ログ、バックアップ、復旧時間、データ移行の整理。
- 候補要件：CADプレビュー、差分比較、AI検索、モバイル閲覧は、効果と優先度を見て追加するかを決めます。
要件は業務成果の形で書きます。たとえば「図面を登録する」と書くより、「設計変更が指定部門へ期限内に届く」と書く方が、狙いが伝わります。
成果物は、現状業務フローやデータ項目一覧、権限マトリクスを含めます。連携一覧や非機能要件、移行方針、KPI案も、そろえて残します。
権限は、役割ごとに分けて決めます。設計者、検図者、承認者は、図面の作成から承認までを担います。製造、購買、品質は、それぞれの業務に必要な範囲で扱います。
保守と外部協力会社は、役割に応じた範囲に限ります。閲覧と編集、承認、ダウンロードと印刷の可否は、その範囲ごとに決めます。図面単位の機密性や、退職・異動時のアカウント停止も、要件に含めます。
フェーズ2：選定での標準機能と自社固有要件の見分け
候補は、製品ベンダー、販売・導入支援会社、個別開発会社に分けて評価します。
- 業界適合：産業機械や個別受注の実績、対応するCAD、E-BOMと製造BOMの扱いを確かめます。
- 導入範囲：ERPや生産管理との連携、既存図面の移行、クラウドかオンプレミスかの選択肢。
- 支援体制：導入後の保守の内容と、実データを使ったデモへの対応を評価します。
機能数に加えて、実際の図面やBOM、設計変更で評価します。代表製品を1つ選び、PoCで検索、改訂、承認、差し戻し、旧版参照の流れを試します。権限不足時の挙動、BOMとのリンク、変更通知も、PoCで確かめます。
設計者が改訂した図面を検図者が承認し、製造が承認済みの版だけを閲覧できるかを、一連のシナリオで試します。特に、現場で起きる例外への対応を確かめておきます。
標準機能に合わせられる業務はFit to Standardを優先します。一方、独自の製番体系や顧客別承認、特殊なBOM変換など、競争力や品質に関わる部分だけを追加開発の候補にします。
カスタマイズを増やすと、バージョンアップや脆弱性対応の負担が大きくなります。見積書では、ライセンス、設定、追加開発、移行、教育、保守を分けて比べます。
フェーズ3：設計開発によるデータモデルと変更管理の具体化
設計開発では、データの関係から変更承認、通知、外部連携まで、順に具体化します。
- データモデル：図面、部品、製品、製番、BOM、文書、変更要求、変更指示のつながりを定めます。
- 状態と承認：作業中、検図中、承認済み、廃止の状態遷移と、状態ごとの操作を決めます。
- 変更管理：変更要求に背景、影響範囲、緊急度を残し、関連業務への影響を追えるようにします。
- 連携設計：CAD、認証、ERP、生産管理、製番管理、購買、品質、保守の順で優先度を付けます。
変更指示の影響確認では、工程や在庫、出荷済みの製品、保守部品まで対象に含めます。承認後の差し替えを認めるか、再承認を必須にするかは、品質保証と製造を交えて決めます。
承認後は、製造、購買、品質、サービスへ通知し、受領の確認を残します。通知はメールに加え、システム内のタスクやログでも確認の履歴を追えるようにします。
連携先ごとに、データの正、更新頻度、エラー時の再送、重複登録の防止、停止時の業務継続を定めます。APIが使えない場合は、CSVを暫定で使い、将来のAPI化を妨げない項目設計にします。
フェーズ4：テストによる通常系と例外系の検証
テストは、画面の表示が正しいかだけでなく、誤版の使用を防げるかを基準に設計します。
- テスト区分：単体、連携、権限、性能、移行データ、ユーザー受入に分けて実施します。
- 例外シナリオ：承認者不在、差し戻し後の再申請、複数人での編集、連携先の停止。
誰が何を確認するかを決めたうえで、大容量CADのプレビューや同時利用時の遅延を見ておきます。検索の性能は、ファイル数に加え、属性数や全文検索、プレビュー生成、拠点間ネットワークに左右されます。
移行データは、現役、参照、廃止に分類します。そのうえで、代表サンプルの件数や属性、関連BOM、改訂履歴、アクセス権を照合します。
受入テストは、情報システム部門に加えて、設計、製造、購買、品質、保守の代表者が実務を再現して行います。承認済みの版、変更通知後の影響、必要な履歴を確かめ、未解決の事項には優先度と対応期限を付けます。
フェーズ5：稼働での安全な移行と業務切り替え
本番稼働は、移行範囲と切り替え方法を絞り、業務継続と安全性を確かめながら進めます。
- 現役製品や新規案件から移行対象を絞り、重複、欠損、命名の揺れ、旧版、期限切れの参照を整理します。
- 移行後の原本の保管先を決め、対象外のファイルを残す場合は、旧フォルダを読み取り専用にして廃止時期を示します。
- 一斉、段階、並行から方式を選び、旧新どちらが正か曖昧だと二重管理になるため、対象と利用期限を明確にしておく必要があります。
- 障害時でも紙や読み取り専用のデータで業務を続けられるよう、復旧手順の訓練を行います。
設計部門から製造、品質、保守へと広げる段階移行は、影響を限定しやすい方法です。
工場とクラウドをつなぐ場合は、まずアカウントと多要素認証を確かめます。加えて、通信暗号化と、操作とダウンロードのログを確かめます。また、バックアップと委託先の権限も見ておきます。工場の対策方針は、経済産業省の「工場システムにおけるサイバー・フィジカル・セキュリティ対策ガイドライン」が示しています。
まず、業務、保護対象、ゾーンを整理して対策を立案します。そのうえで、ライフサイクルとサプライチェーンも含めて見直します（出典：経済産業省、同ガイドライン）。
図面管理はIT部門だけでなく、工場の安全、品質、納期、事業継続と合わせて判断します。
フェーズ6：定着での利用率と業務成果の継続的な向上
定着には、役割別の学習支援と利用状況の測定が欠かせません。データ基盤を踏まえた機能拡張も必要です。
- 役割別の教材：設計者には登録、改訂、差し戻し、製造には最新版の閲覧と変更確認、保守には過去製番の検索を案内します。
- 利用状況の測定：検索時間と成功率、誤版使用、承認時間、通知の受領率、BOM不一致、月間アクティブ利用者をKPIにします。
- AI連携の準備：分類、属性、改訂履歴を整えてから検討し、原本参照や権限、回答根拠を設計します。
各部門にスーパーユーザーを置き、問い合わせや改善要望を集めます。こうすると、個人フォルダへ戻る兆候を早めに見つけられます。導入前のベースラインを測っておき、1か月後、3か月後、6か月後と比べます。
日立ソリューションズ西日本が公開している三菱化工機の事例では、図面のデジタル一元管理による検索時間の短縮とセキュリティの向上が紹介されています。ただし、自社での効果は、対象業務やデータ品質、利用率によって変わります（出典：日立ソリューションズ西日本、三菱化工機の導入事例）。
NECは、図面や仕様書、部品表などを一元管理するPLMに生成AI連携機能を搭載し、2025年4月から提供を始めると発表しました（出典：日本電気株式会社、2024年11月20日発表）。過去情報の検索や技術伝承への効果が期待されます。承認済みの原本を参照し、権限を超えた回答を防ぐ設計と、回答の根拠を確認できる設計が必要です。
産業機械向け設計図面管理システムの費用相場とコストの内訳
初期投資は、クラウド型SaaS、標準パッケージ、カスタマイズ、スクラッチ開発の順に大きくなる傾向があります。以下の金額は、2026年時点で公開されている図面管理開発の相場情報と、一般的な業務システム開発の目安を組み合わせたレンジです。個別案件の確定金額ではありません。
産業機械向けで、複数CAD、BOM、ERP連携、既存図面の移行、多拠点の権限まで含む場合は、上限を超える可能性があります。
方式別の初期費用と期間の目安
同じ図面管理でも、方式や追加機能、対象部門によって費用と期間は大きく違います。方式ごとの目安を、初期費用と期間に分けて示します。
- クラウド型SaaS：初期費用は0万〜50万円程度、月額は1万〜10万円程度からです。
- 標準パッケージ：100万〜500万円程度、期間は数週間〜3か月程度が目安です。
- 追加開発を伴うパッケージ：100万〜800万円以上、期間は2〜6か月程度を見込みます。
- スクラッチ開発：単一部門は300万〜600万円程度、複数部門は600万〜1,200万円程度です。
スクラッチ開発は、単一部門なら登録、検索、閲覧が中心、複数部門なら承認、BOM、外部連携を含む想定です。なお、パッケージに承認経路、帳票、CAD・ERP連携を追加する場合は、追加費用と期間を見込みます。
標準機能を使える企業ほど、標準パッケージを短い期間で始めやすくなります。ただし、設定や権限の設計、教育、データ移行を含めると、クラウド型SaaSでも費用と期間は増えます。
多拠点や複雑な権限、PLM・ERPとの深い連携を含む場合、費用は1,500万〜3,000万円以上となることがあります。また、この規模の導入（出典：株式会社ripla、図面管理（EDM）開発の見積相場）では、完了までに12か月以上かかる場合があります。

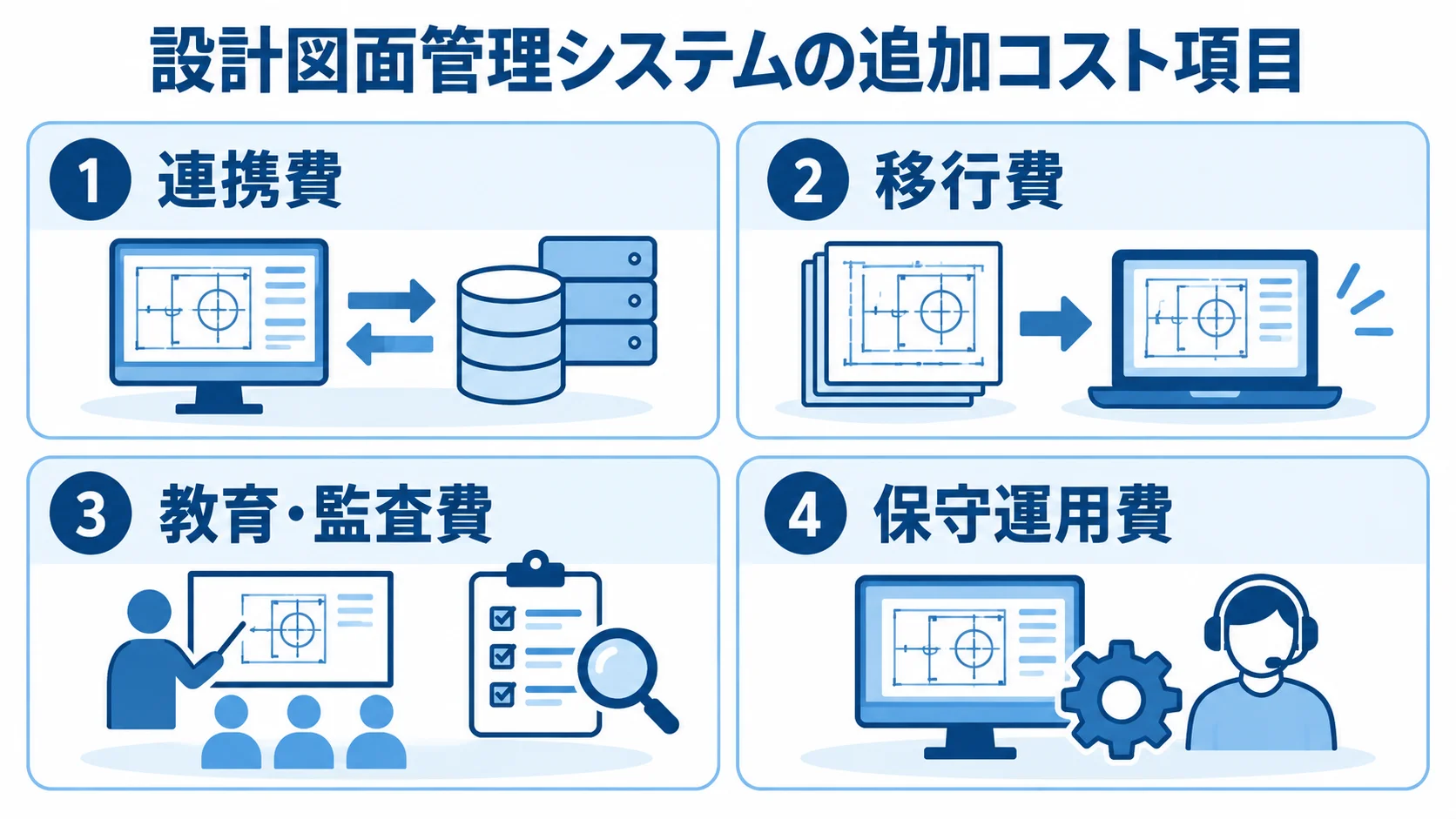

見落としやすい移行・連携・運用費の内訳
開発費のほかに、連携、移行、教育・監査、保守運用の費用も見落としやすい項目です。費用ごとの目安を挙げます。
- 開発費：開発費の配分と要件定義費の内訳。
- 連携費：単純なCAD・ERP連携は1本50万〜200万円程度で、双方向連携やデータ変換は200万〜500万円以上になる可能性があります。
- 移行費：スキャン、OCR、属性付与、重複排除、旧番号の変換に、100万〜500万円以上かかることがあります。
- 教育・監査費：教育・マニュアル作成は50万〜200万円程度、第三者のセキュリティ監査やペネトレーションテストは100万〜300万円程度を別枠で考えます。
- 保守運用費：初期開発費の年15〜25%程度を置く考え方があります。
開発費の配分は、要件定義が10〜15%、設計が20〜30%、実装が30〜40%、テストが15〜25%程度という見方があります。要件定義だけを先に進める場合は、50万〜200万円程度が一つの目安です。
見積もりには、仕様書やエラー処理、再送、疎通テストが含まれるかを確かめます。保守運用費は、ライセンスやクラウド容量、サポート時間、機能追加の扱いによって変わります。
費用は、初期費用だけでなく5年程度のTCOで比べます。その際は、利用者の追加やストレージの増加、CADビューワ、海外拠点の多言語化を含めます。さらに、バックアップ、バージョンアップ、障害対応、教育の再実施まで、年度ごとの支出として並べます。
段階導入では、フェーズ1で検索、閲覧、権限を、フェーズ2で版管理と承認を扱い、フェーズ3でBOM、ERP、品質、保守の連携へ広げます。そうすると、投資効果を確かめながら拡張できます。
見積もりを取る際のポイントとチェックリスト
見積もりの精度は、依頼時に渡す情報の具体性で変わります。図面の種類と件数、ユーザー数、拠点数は、具体的な数で示します。
CADやBOM、連携先、承認ルートも、整理して渡します。さらに、権限と移行対象、希望時期、運用体制まで、具体的に伝えます。候補会社には同じRFPを渡し、標準、設定、追加開発、移行、教育、保守の境界をそろえたうえで比べます。

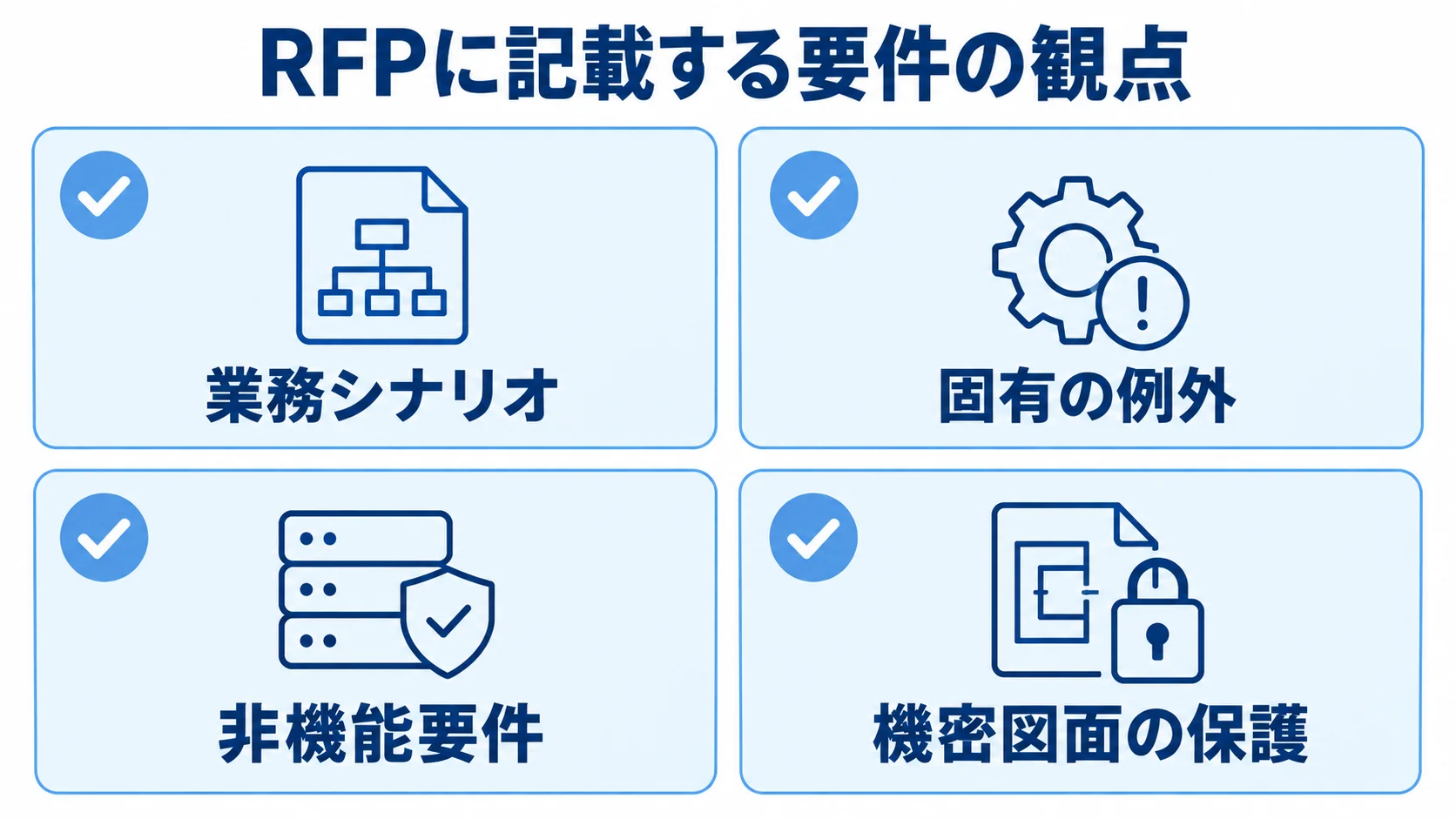

RFPに盛り込む業務シナリオと非機能要件
RFPでは、日常の業務の流れに加えて、自社特有の例外や、性能・安全に関する要件まで具体的に書きます。
- 業務シナリオ：図面作成、検図の差し戻し、改訂と再申請、製造での承認版の閲覧、品質での変更通知の確認を記載します。
- 固有の例外：顧客仕様の変更、製番ごとの部品構成、旧版の参照を含めます。
- 非機能要件：検索の応答、同時利用者、大容量ファイル、バックアップ、復旧時間、ログ、認証、拠点接続、障害通知を定めます。
- 機密図面の保護：部門、プロジェクト、取引先単位の権限、DLや印刷の制限、透かし、退職者のアカウント停止、監査証跡。
RFPには、検索応答の目標、大容量ファイルの上限、バックアップ頻度と目標復旧時間を具体的に記載します。ログ保存期間、認証方式、拠点間接続についても、明記します。
要件を定量化すると、会社ごとの見積条件を比べる際の基準がそろいます。
候補会社の実績と保守体制の確認
候補会社には、業界の経験、導入実績、保守体制、導入支援の範囲を具体的に尋ねて、比べます。
- 業界・生産形態：産業機械・設備、個別受注、多品種少量生産、長期保守の実績。
- 導入実績：データ量と保管方法、標準機能と追加開発、移行期間、利用部門、導入後のKPIを尋ねます。
- 保守体制：窓口、対応時間、障害の一次対応、復旧目標、更新、脆弱性対応、データの返却、担当の継続性。
- 責任と支援範囲：ベンダー間の責任分界を契約に記載し、移行や現場教育の支援範囲も見ておきます。
大塚商会が公開しているシギヤ精機製作所の事例では、Autodesk InventorとVault Professionalが使われています。同事例では、3D設計データとE-BOMを一元管理し、3D化率90％以上や手戻りの減少も紹介されています。自社に同じ製品構成が合うかは、使用しているCAD、業務フロー、運用体制を照らし合わせて判断します（出典：大塚商会、シギヤ精機製作所の導入事例）。
リスクを減らす段階導入と契約条件の確認
主なリスクは、要件が決まらないまま開発を始めることや、既存図面を確かめずに移すこと、連携の先送り、納品後に任せきりの現場教育です。
- 先行フェーズ：要件定義を有償で分けたうえで、成果物と次の工程へ進む条件を決めます。
- PoC：代表図面、複雑なBOM、例外的な承認、権限の境界を試し、失敗の条件も記録します。
- 契約条件：検収、仕様変更、遅延の報告、データの所有権、ソースや設定、バックアップ、終了時の出力、再委託、秘密保持。
- 導入判断：価格だけでなく、課題への適合度、導入後の利用率、5年TCO、保守の継続性で判断します。
長く使う前提なら、サービスが終了したときに、図面、属性、改訂履歴、権限情報を取り出せるかを確かめておく必要があります。
まず1製品・1拠点で最新版の管理と変更通知を定着させます。KPIを確かめてから、BOM、ERP、品質、保守へ広げるのが現実的です。
産業機械向け設計図面管理システムのよくある質問
費用や期間は、対象データやCAD、連携、拠点、権限によって変わります。導入前に判断したい点を、質問ごとに見ていきます。
設計図面管理システムの開発費用はいくらですか？
クラウド型SaaSは初期費用0万〜50万円程度、月額1万〜10万円程度からで、標準パッケージは100万〜500万円程度が目安です。スクラッチは300万〜3,000万円以上まで幅があり、CAD連携やBOM、ERP連携、既存図面のクレンジング、多拠点の権限、教育を含めるほど上振れします。相場は予算計画の起点とし、同じRFPで複数社から見積もりを取ります。
クラウドとオンプレミスはどちらが向いていますか？
複数拠点や取引先との共有、バックアップを重視し、通信環境やデータの所在を確かめられる企業には、クラウドが候補になります。一方、工場ネットワークとの密接な統合や通信の制約、社内規程を重視する企業には、オンプレミスが向いています。
そのうえで、CADの容量、通信断時の業務、認証、バックアップ、契約終了時のデータ返却を比べて選びます。
既存図面はすべて移行した方がよいですか？
既存図面は、現役、参照、廃止に分けて、現役製品や今後も保守する設備を優先して移します。重複、欠損、旧版、命名の揺れ、権限不明のまま移すと、検索性と信頼性が下がります。
まず代表サンプルで、属性や関連BOM、改訂履歴、アクセス権を確かめます。旧データは、読み取り専用にして期限を決めて残す方法が安全です。
小さく始める場合はどの機能から導入しますか？
最初は、図面登録、属性検索、閲覧、権限、改訂履歴を基本にし、代表製品、1工場、1部門で始めます。次に承認と設計変更通知を加え、その後にE-BOMや製造BOM、ERP、生産管理、品質、保守へ広げます。
検索時間、誤版の使用、承認のリードタイム、変更通知の受領率を導入の前後で測ります。現場が使い続けられていることを確かめてから、拡張します。
まとめ
産業機械向けの設計図面管理システムは、図面ファイルを置き換えるだけのIT施策ではありません。図面やBOM、製番を、正しい版と権限でつなぐ業務基盤です。
顧客仕様や設計変更、品質記録も同じ基盤に集め、保守情報まで含めて現場の判断を速く正確にします。成功の起点は、システム選びより先に、誰がどの情報を正とし、どの状態で製造や保守へ渡すかを決めることです。
導入成功のための最終チェック
導入を安全に進めるため、各フェーズで確かめることを順に並べます。
- 要件整理で、課題、データ、権限、KPIを決めておきます。
- 選定では、代表的なシナリオをPoCで試します。
- 設計開発で固めるのは、版、承認、変更、連携です。
- テストで、例外と移行データを検証します。
- 稼働は対象を絞り、安全に切り替える段階です。
- 定着で、利用率と成果を測ります。
費用は方式だけでなく、移行、連携、教育、セキュリティ、保守を含むTCOで比べます。
全社・全拠点・全データを一度に対象にするより、代表製品で最新版の管理と設計変更通知を定着させる方が進めやすいです。
検索しやすいか、製造が誤版を使っていないか、保守担当者が過去の製番を追えるかを、KPIで確かめます。そのうえで、必要な範囲を次のフェーズへ広げます。
