治具管理システムの開発は、管理範囲の整理、方式と開発先の選定、現場テストと段階導入の順に進めます。この順で進めると、治具の所在や使用履歴、点検を一元管理できます。
全体像は、治具管理システム開発の完全ガイドもあわせてご覧ください。
▼全体ガイドの記事
・治具管理システム開発の完全ガイド
・業務システム開発を依頼する会社の選び方やRFPの作り方については、無料ホワイトペーパー「業務システム開発の完全ガイドブック」で詳しく解説しています。
・スクラッチシステム開発を依頼する会社の選び方やRFPの作り方については、無料ホワイトペーパー「スクラッチシステム開発の完全ガイドブック」で詳しく解説しています。
治具管理システムの全体像
治具管理システムは、加工・組立・検査などで使う治具を個体単位で管理し、登録から廃棄までを一つの台帳で追えるようにします。保管や貸出、使用の記録は、いつ誰がどの治具を使ったかを確かめるのに役立ちます。点検や修理、再利用の記録は、治具の状態を把握する材料になります。
所在に加えて、使用した製品や工程、使用回数、メンテナンス時期も追跡できます。単純な備品台帳との違いは、こうした履歴まで管理できる点です。

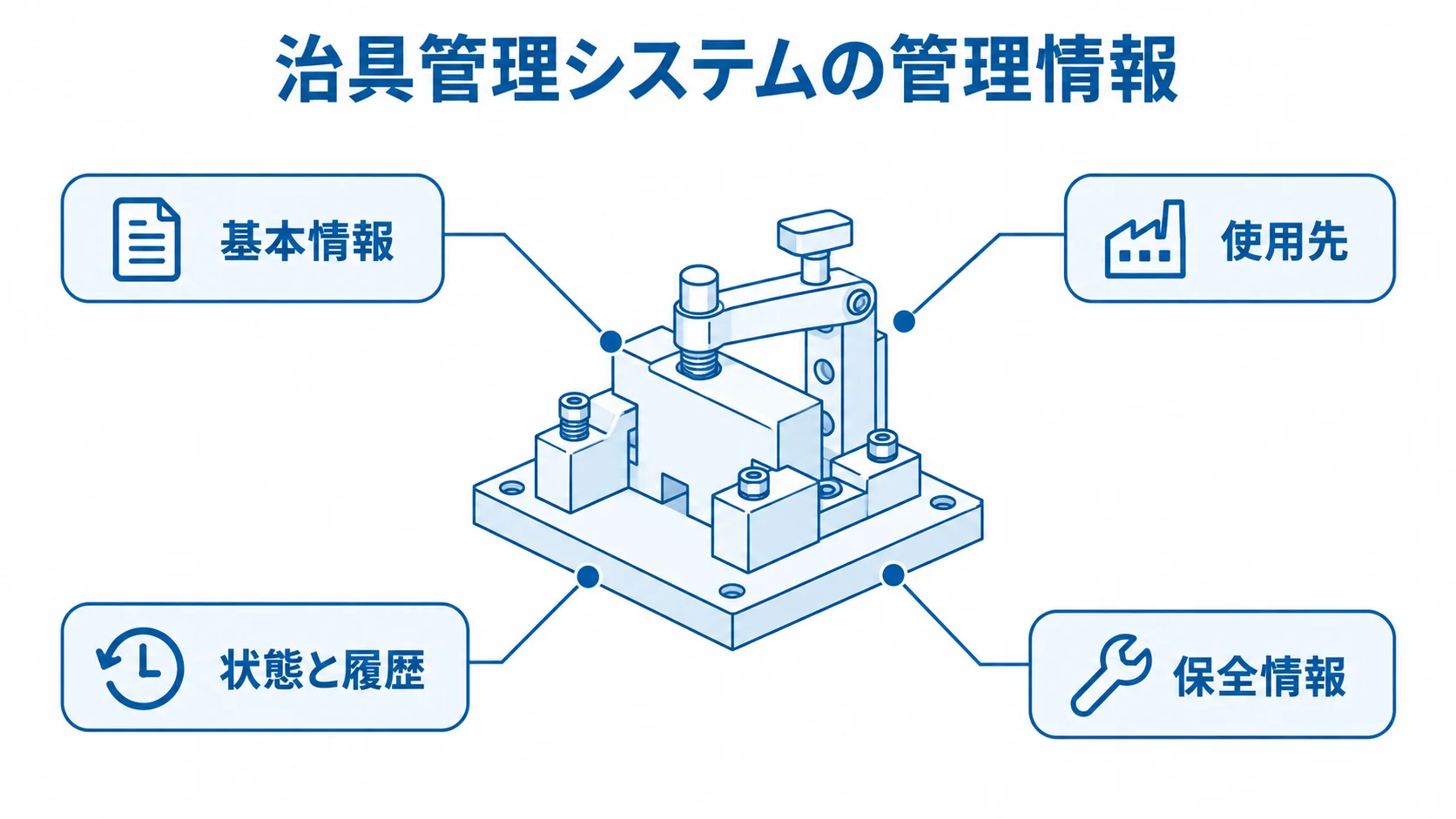

治具管理システムの管理対象と記録項目
管理対象は「治具」とひとまとめにせず、専用治具や検査治具、めっき治具などの種類ごとに分けます。金型、工具、補助具、消耗品も含めて整理します。種類によって必要な項目が異なるため、種類ごとに項目を確認しておきます。
- 基本情報：治具番号、名称、図面番号、写真、仕様
- 使用先：対象製品、対象工程、保管場所、所有部門
- 状態と履歴：状態、購入日、廃棄日、使用回数、使用時間、処理数
- 保全情報：点検日、校正日、修理内容、交換部品、承認者
使用履歴と製造実績を結び付けると、寿命管理や品質トレースにも活用できます。たとえば、製品ロットAで治具J-012を使った後に寸法不良が出た場合、原因調査の起点を短時間で作れます。
株式会社アイ・シー・エスの工具管理事例は、QRコードやRFIDで治具・工具と置き場を紐付ける考え方を示しています。治具の持出しや収納、使用回数、寿命を管理すると、所在管理で終わらず、品質管理に使えるデータが蓄積されます。
QRコードとRFIDの選び分け
QRコードとRFIDのどちらが合うかは、治具の点数や作業環境、棚卸しの進め方で分かれます。
- QRコード・バーコード：少数の治具を決められた場所で一つずつ確認する運用に向きます。
- RFID：対象が多く、棚卸しで複数点を一括確認したい場合に候補になります。
QRコードは印刷しやすく安価で、作業者がスマートフォンやハンディターミナルで治具と棚を順に読み取れば、貸出、返却、移動を確実に記録できます。
RFIDは、読み取り動作を省きたい場合も、金属製治具、液体の近く、高温・薬品環境、狭い棚では、タグの種類や位置、アンテナ、距離によって未読や誤読が起きます。そのため、必ず自動化できるとは限りません。
一方、シーレックスが2025年に公開した大型鋳造部品の型管理事例では、RFIDで型枠や木型のピッキングと移動・使用履歴の記録を効率化しています。
同じ方式を採用するかどうかは、自社の実物で読み取りを検証してから決めます。
治具管理システムの進め方
開発は、要件整理、選定、設計開発、テスト、稼働、定着の6段階で進めます。各段階で成果物と判断基準を決めておくと、前段階が曖昧なまま次へ進むことを防げます。その結果、手戻りと追加費用を抑えられます。
1. 要件整理：現場の事実の収集
Excel台帳だけでは、臨時貸出や通信断などの例外が抜けやすくなります。そのため、治具の発生から廃棄まで、現場の動作を実際に観察します。その際、誰が、いつ、どの端末で、何秒程度で入力できるかも記録します。
- 業務の流れ：新規登録、格納、持出し、使用、返却、移動
- 保全の流れ：点検、修理、再利用、廃棄
- 操作条件：担当者、端末、入力にかかる時間
成果物には、現状業務フロー、課題一覧、治具マスタ項目表を含めます。さらに、権限一覧、連携一覧、KPI定義もまとめます。
所在を何分以内に検索するか、返却漏れを誰が確認するかは、この段階で決めておきます。加えて、使用回数を数えるタイミングや、廃棄後の履歴を何年参照するかも定めます。
投資判断をしやすくするため、全工場へ広げる前に、1工程、1棚、数百点程度で効果を測るMVP（Minimum Viable Product）を決めておきます。
2. 選定フェーズ：方式とパートナーの比較
要件に合う導入方式と開発先を比べる際は、標準業務に合わせられるか、既存システムと密接に連携するか、独自機能が競争力に直結するかで判断します。
- 専用パッケージ：標準業務に合わせられる場合に検討する
- 既存システムへの追加：生産管理やWMSにQR・RFID機能を加える
- クラウド・ローコード：小さくMVPを作る場合に検討する
- ハーフ・スクラッチ：特殊な寿命計算や品質判定を組み込む場合に候補となる
MES・ERPとの連携が重要な場合は、連携実績のあるSIerが候補になります。候補先には、治具・金型の個体管理実績とタグの実物検証力を確認します。
あわせて、製品ロットや工程実績との連携方法、データ移行の支援範囲も確認します。さらに、障害時の代替運用や保守体制も確かめます。
デモでは、正常系だけでなく、重複登録や未返却、読取失敗の場合も再現してもらいます。通信断、タグ破損、廃棄後の履歴照会も含めます。
価格を公開していない専用製品の場合は、根拠のない価格を当てはめて比べないようにします。
3. 設計開発フェーズ：現場に合わせた入力設計
画面とデータモデルは、現場の一連の動作に沿って設計します。たとえば返却画面では、作業者IDと治具IDを、短い操作で登録できるようにします。返却先や時刻、状態、コメントも、同じ画面で残します。
治具を製品や工程に紐付ける画面では、作業指示やロットから候補を絞り込みます。さらに、異なる治具を読み取ったときに警告を出す仕組みも有効です。
- QRの設計：ラベルの大きさ、汚れ・油への耐性、貼付位置、再発行手順
- RFIDの設計：タグ材質、金属対応、耐熱・耐薬品性能、リーダー配置、アンテナの向き
- 読取条件：読み取り範囲と複数タグの混在条件
- マスタ整備：表記揺れや重複番号、登録責任者、承認ルール
過去のExcelにある表記揺れや重複番号は、開発前に整理します。データ整備を隠れた作業にせず計画に組み込むと、納期と品質を守れます。
4. テストフェーズ：実物と例外処理の検証
画面表示だけでなく、現場で正しい履歴が残るかを確かめます。そのため、業務シナリオごとに期待結果と担当者を記載します。加えて、使用するタグ、合格条件、証跡の保存先も書き残します。
- 基本操作：登録、持出し、返却、移動、点検、修理、廃棄
- 管理操作：棚卸し、検索、帳票出力、製品ロットとの照合
- 読取・端末：QRの汚れ、RFIDの未読、端末故障、ネットワーク切断
- 例外処理：二重登録、返却先未設定、使用回数超過、廃棄後の履歴照会
たとえば、通信断時に紙へ記録し、復旧後に後追い登録する運用も試しておきます。例外テストまで行うと、稼働初日の混乱を減らせます。
5. 稼働フェーズ：小さな開始と効果測定
全拠点へ一斉に展開せず、要件整理で決めた1工程や1棚から始めます。稼働前には、現場で必要な準備を揃えておきます。
- データと機器：治具マスタの初期登録、タグ貼付、端末配布
- 運用環境：権限設定、操作マニュアル、問い合わせ窓口、障害時の連絡先
- 現場説明：始業前に短く説明し、実物で持出しから返却まで試す
効果測定では、治具探索時間、棚卸し時間、返却漏れを導入前後で比べます。そのほか、重複購入額や点検期限切れ、治具起因の不良を指標に加えます。入力時間も、同じ前後比較で見ます。
JAISA公開のリコーインダストリー株式会社の事例では、工具・補助具の員数管理で、1工程あたり月約14,550円のコスト低減を試算しています（出典：一般社団法人日本自動認識システム協会公開事例、2021年）。
この金額は自社の効果を保証するものではありません。そのため、現場作業の秒数と人数からROIを計算する際の参考にとどめます。
6. 定着フェーズ：ルールとKPIの見直し
定着後は、利用状況と蓄積データを定期的に確認します。その結果を、運用改善や対象範囲の拡張につなげます。
- 利用ルール：導入担当者だけでなく、製造、品質、保全、購買、情報システムが同じルールで使います。
- 月次レビュー：月1回程度、未登録治具、返却漏れ、手入力の多い画面、読取失敗、点検期限超過の確認
- 運用改善：マスタ責任者による修正、入力項目の多さ、端末の距離、タグの読取、完了条件の見直し
- データ蓄積：3か月から6か月の運用データがたまったら対象を広げます。AI寿命予測より先に、正確な治具マスタや履歴、品質情報を蓄積します。
- 活用拡張：その後、使用回数と不良の関係分析、点検時期の予測、類似図面検索、自動補充提案へ広げます。
入力されない原因を、利用者の意識の問題と決めつけないようにします。まず疑うのは、入力項目の多さや端末の遠さです。タグの読取不良や完了条件の曖昧さも、あわせて確かめます。
治具管理システムの費用相場とコストの内訳
治具管理専用システムは公開価格が少なく、費用は管理点数や拠点数で変わります。QR・RFIDの有無や端末・タグ数も、費用を左右します。
既存連携やデータ移行、教育、保守の範囲も、費用に影響します。
下の数値は、公開料金、一般的な業務システム開発の相場、RFIDやハンディ端末の導入作業を組み合わせた、2026年時点の推定レンジです。治具管理に限った公的な市場統計ではないため、予算計画の初期目安として扱ってください。

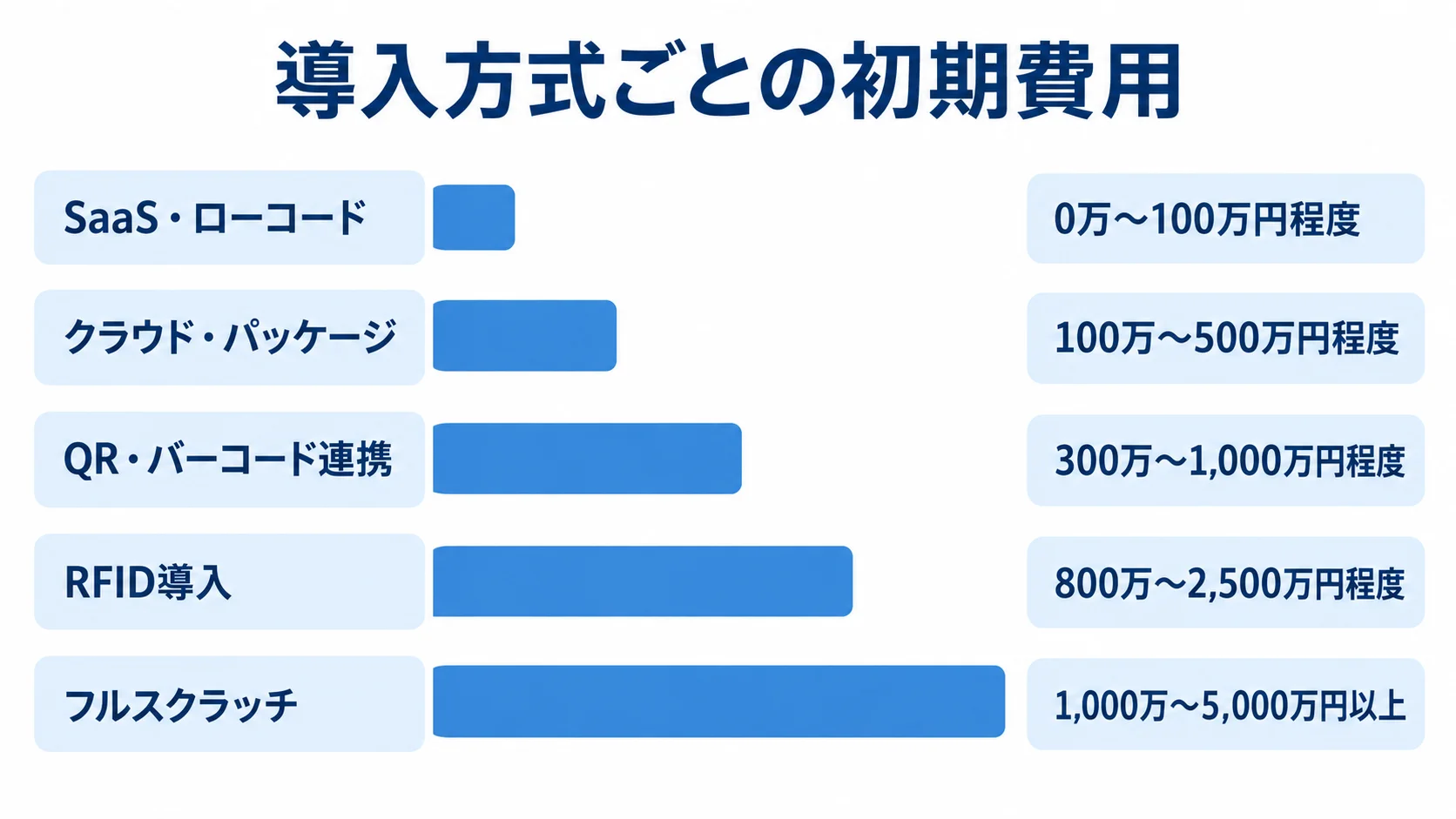

導入パターン別の費用レンジ
導入方式ごとの初期費用、月額費用、期間を比べると、対象範囲による差を把握できます。ただし、いずれも推定レンジです。
- SaaS・ローコード：治具台帳とQR照会なら、初期0万〜100万円程度、月額1万〜10万円程度のケースがあります。
- クラウド・パッケージ：初期100万〜500万円程度、月額3万〜30万円程度、期間1〜4か月が目安です。
- QR・バーコード連携：ハンディ端末と生産管理連携を含め、初期300万〜1,000万円程度、期間3〜6か月が目安です。
- RFID導入：リーダー、タグ発行、複数棚・拠点、履歴・品質連携を含め、800万〜2,500万円程度、期間6〜12か月です。
- フルスクラッチ：MES・ERPや設備・IoTまで含む場合、1,000万〜5,000万円以上、期間9か月〜2年以上となる可能性があります。
クラウドやパッケージは、台帳、貸出返却、棚卸し、帳票を備えた場合を想定しています。各レンジは、製品価格や設定範囲、機器と連携範囲によって変わる推定値です。
見積書で分けて確認する費用の区分
費目を分けて見積もってもらうと、作業範囲と予算の抜けを確認できます。そのため、次の費用を個別に記載してもらいましょう。
- 開発：要件定義、画面・データベース設計、開発、連携
- 機器：タグ、ラベル、端末、リーダー、アンテナ、ゲート、プリンター
- 導入作業：設置、電波調整、読取検証、初期データ整備、台帳移行
- 運用支援：現場テスト、教育、稼働支援、保守
タグ貼付や数千点のマスタ登録を現場とベンダーのどちらが担うかで、予算と納期が変わります。RFIDは、タグ単価だけでなく、機器や設置、電波環境まで見積もりに含まれているかを確認します。読み取り検証も、あわせて確かめます。
ものレボは2026年8月時点で、月額77,000円、187,000円、297,000円のプランを公開しています。そのほか、管理者IDは月額1,650円、作業者IDは月額660円、AI類似図面検索は月額33,000円です。料金の出典は株式会社ものレボ料金表で、2026年8月に確認しています。
同サービスは治具専用の台帳ではありません。ただし、図面に紐付く治具・工具情報やCSV連携を含む製造業クラウドの料金水準を確認できます。専用機能、初期設定、タグ・端末は別途見積もりが必要です。
見積もりを取る際のポイント
機能一覧だけでなく、対象範囲と現場シナリオを示すRFPを作ると、見積もりを同じ前提で比べられます。たとえば「所在を知りたい」という要望は、具体的な機能に分けて書きます。
- 個体管理：治具登録、棚との紐付け、所在検索
- 利用管理：持出し、返却、移動、使用履歴
- 品質・保全：点検、品質トレース、棚卸し

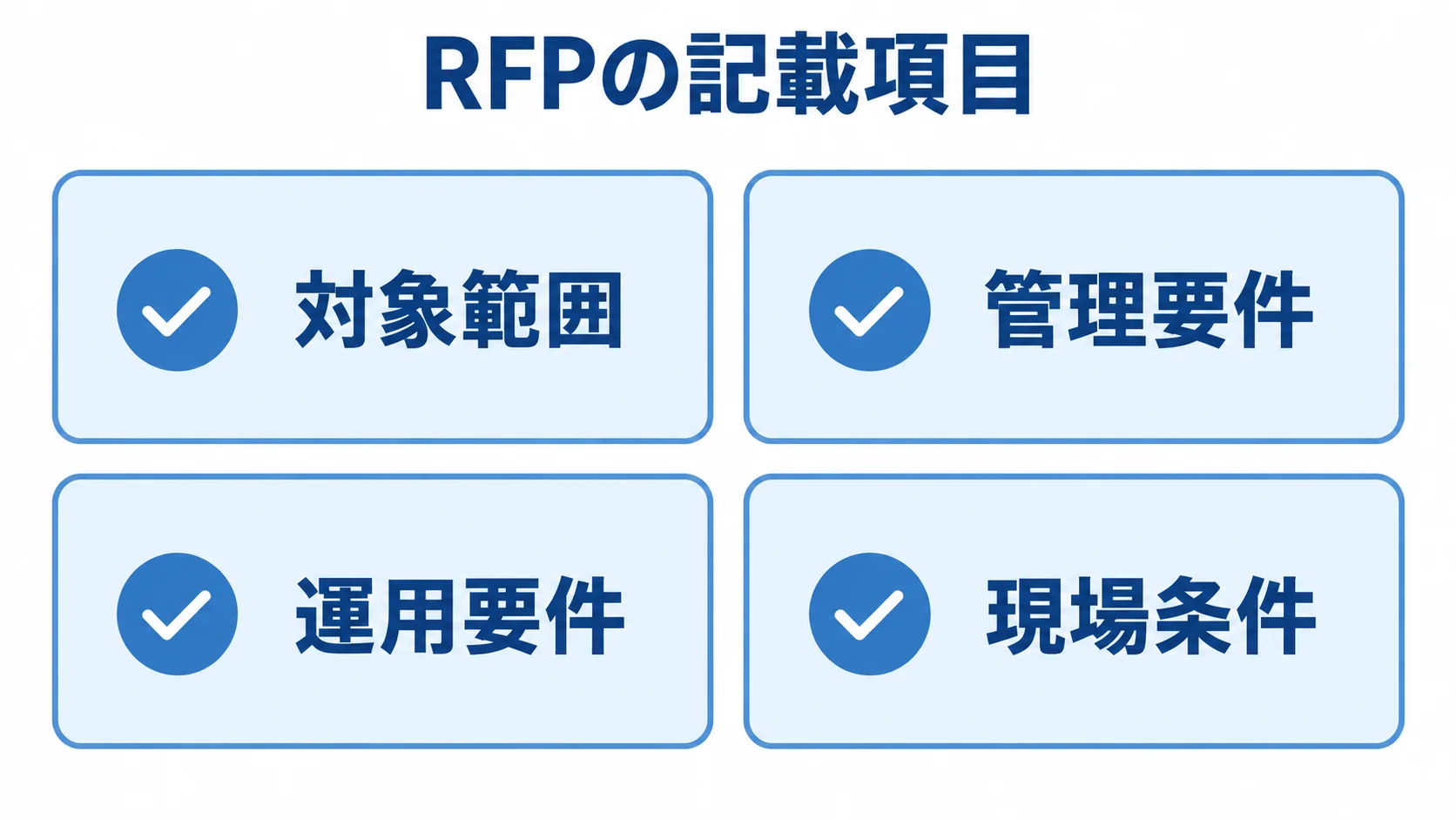

要件と仕様書の記載項目
RFPには、規模や業務条件、必要な機能を具体的に書きます。方式を先に決め打ちせず、現場環境を伝えたうえで、候補のPoCを提案してもらいます。
- 対象範囲：治具の種類・点数、拠点、棚、作業者、端末、工程
- 管理要件：台帳形式、検索条件、使用回数、点検・校正周期、品質紐付け
- 運用要件：権限、承認、帳票、保存期間、連携方式
- 現場条件：金属、温度、薬品、液体、クリーンルーム、読取距離
非機能要件には、稼働時間、応答時間、同時利用者数を含めます。通信断時の動作やバックアップ、復旧目標もあわせて書きます。
さらに、認証や権限分離、脆弱性対応を盛り込みます。ログ改ざん防止とサポート時間も確認します。
セキュリティ面では、経済産業省の工場システム向けガイドラインが参考になります。保護対象や重要度、ゾーンの整理と、対策の実行・継続的な見直しを示しています（出典：経済産業省「工場システムにおけるサイバー・フィジカル・セキュリティ対策ガイドライン」）。
治具台帳で図面や加工条件を扱う場合は、工場のIT・OTとサプライチェーンで、どこまでを誰が受け持つかもRFPに含めます。
開発会社の依頼数と比較の観点
初回の相見積もりは、同じ仕様を渡せる3社程度から始めると比べやすくなります。価格以外の評価項目も、あわせて揃えます。
- 現場対応：治具・金型・工具の追跡、端末、RFIDの実物検証
- システム対応：生産・品質管理との連携、データ移行、MVPの設計
- 契約と運用：標準機能、追加開発、対象外、前提、利用者側作業、保守
提案書に対象外や利用者側の作業を明記してもらうと、後からの追加請求を見つけられます。そのうえで、自社の最重要課題と相手の得意領域が合うかも確認しましょう。
打ち合わせでは、異なる治具を使った際に止められるか、使用回数の上限で誰に通知するかを質問します。未返却品をいつどの画面で確認するかも、尋ねます。
各社の得意領域は、専用パッケージや既存システム連携、製造業クラウドで異なります。RFID・タグの得意さも比べたうえで、重視する課題に合う開発先を選びます。
治具管理システムの開発で注意すべきリスク
主なリスクとして、マスタの不備、複雑な入力手順、タグの読取不良があります。加えて、連携範囲の後出しや、導入後の責任者不在も挙げられます。契約や計画には、これらへの対策と担当を含めます。
- データ：サンプルデータを先に整理する
- タグと操作：実物でPoCを行い、1操作あたりの入力時間を測る
- 連携と運用：連携項目、マスタ責任者、運用会議の周期を決める
セキュリティも後付けにしないことが大切です。たとえば、経済産業省は2025年、中小規模の製造事業者向けに、工場セキュリティの重要性と始め方を解説する資料を公開しています。この資料は、規模を問わず、サプライチェーンを含めた対策の必要性を示しています（出典：経済産業省、2025年）。
対策としては、多要素認証や最小権限、通信暗号化を確認します。バックアップや復旧訓練も、確かめておきます。
端末・タグの盗難対策と、委託先の脆弱性対応も確認します。こうした対策は、システム本体と別の費目として見積もります。
よくある質問（FAQ）
導入前によく寄せられる疑問は、治具点数や工程、既存システム、現場環境によって、最適な答えと判断の基準が変わります。そのため、回答をそのまま仕様にせず、PoCと見積もりで確かめましょう。
治具管理システムはQRコードとRFIDのどちらから始めるべきですか？
一つずつ読み取る運用なら、QRコードは初期費用を抑えやすく、操作も検証しやすい方法です。一方、対象が多く一括読取の効果が大きい場合や、持出しを自動検知したい場合は、RFIDが候補になります。また、金属や高温などの条件がある場合は、実物タグと端末で読み取り率を確かめてから選びます。
治具管理システムは小規模な工場でも導入できますか？
小規模な工場でも導入できます。紛失や探索に困る1工程、1棚、数百点程度を対象に、登録や持出し、返却から始めて、所在照会や棚卸しも含めるのが現実的です。
導入前後の探索時間や棚卸し時間を測り、効果が確認できた範囲から広げると、投資の妥当性を社内で説明しやすくなります。
既存の生産管理システムと治具管理システムは連携できますか？
連携できます。方法と範囲は要件整理で決めます。受け渡しには、APIやCSVを使う方法があります。
受け渡す対象は、製品・工程コードや作業指示、製造ロットのほか、作業実績や品質結果も含みます。リアルタイム性や更新元、エラー時の再送、コード変換ルールも定義します。まずCSVでMVPを作り、効果を確かめてから、API連携へ広げる方法もあります。
治具管理システムの費用を抑えるにはどうすればよいですか？
対象工程を絞り、標準機能とQRコード、既存端末を活用すると、初期費用を抑えられます。連携や高度な分析は、段階的に導入する方法もあります。
タグ貼付、マスタ整備、教育、保守は、削りすぎると現場で使われず、再開発費が発生する可能性があります。初期費用だけでなく、作業削減額や月額、端末更新、保守を含む総保有コストで比べます。
まとめ
治具管理システムは、6段階で進めます。要件整理、選定、設計開発の順に進め、そのあとテストと稼働を経て定着へ至ります。
治具番号や所在、使用回数を定義すると、台帳の土台ができます。そのうえで、対象製品・工程、点検、修理、品質履歴まで定めると、台帳をトレーサビリティ基盤へ発展させられます。
導入前に確認するチェックリスト
導入前には、管理対象と個体番号の定義を確かめます。所在や貸出返却の課題は、数字で把握します。使用回数や点検期限の数え方も決めます。
既存連携やマスタ移行、通信断時の代替運用について、発注側と開発会社で合意しておくと、見積もりの精度が上がります。権限、バックアップ、復旧、教育、保守の担当者も、あわせて決めておきます。
最初に取り組むべきこと
まず、紛失や探索に困っている1工程を選び、治具のサンプルデータと現場の動作を集めます。そのうえで、探索・棚卸し時間、返却漏れ、点検期限切れを測り、QRまたはRFIDで登録から返却まで試します。
結果をもとに、標準機能と開発範囲を分けます。3社程度へ同じ条件で見積もりを依頼すると、納得できる導入計画を作れます。
