治具管理システム開発の完全ガイド

治具管理システムとは、治具を個体単位で識別し、保管場所・貸出・使用回数・点検・修理・廃棄までを一元管理する仕組みです。製品や工程との使用履歴まで結び付けることで、治具を探す時間と返却漏れを減らし、治具起因の品質問題も追跡しやすくなります。

Excelや紙の台帳で治具を管理している製造現場では、「必要な治具が見つからない」「誰が持ち出したのかわからない」「点検期限を過ぎていた」といった問題が起こりやすいです。本記事では、治具管理システムの機能、種類、QRコードとRFIDの選び方、開発・導入の進め方、2026年時点の費用相場、開発会社やサービスの選定ポイント、導入後のKPIまでをまとめて解説します。

治具管理システムとは何ですか？全体像を解説します

治具は、加工・組立・検査の位置決めや固定を助ける道具です。製品専用に作られることが多く、同じ外観の治具でも対象製品や工程が異なる場合があります。そのため、単なる備品台帳ではなく、個体、工程、製品、品質情報をつなぐ管理基盤として設計することが重要です。

治具・工具・金型・生産管理との違い

治具管理の中心は、製造工程で使う治具の個体とライフサイクルです。工具管理はドリルや測定具などの貸出、返却、校正、消耗を扱うことが多く、金型管理は型の保全、ショット数、修理履歴、保管状態を重視します。生産管理は製造計画や実績、在庫などを扱うため、治具そのものを詳しく管理するには連携が必要です。設備保全が機械の稼働・故障を管理するのに対し、治具管理は機械に取り付けたり工程間で移動したりする道具の状態を管理します。

最初にそろえたい基本機能

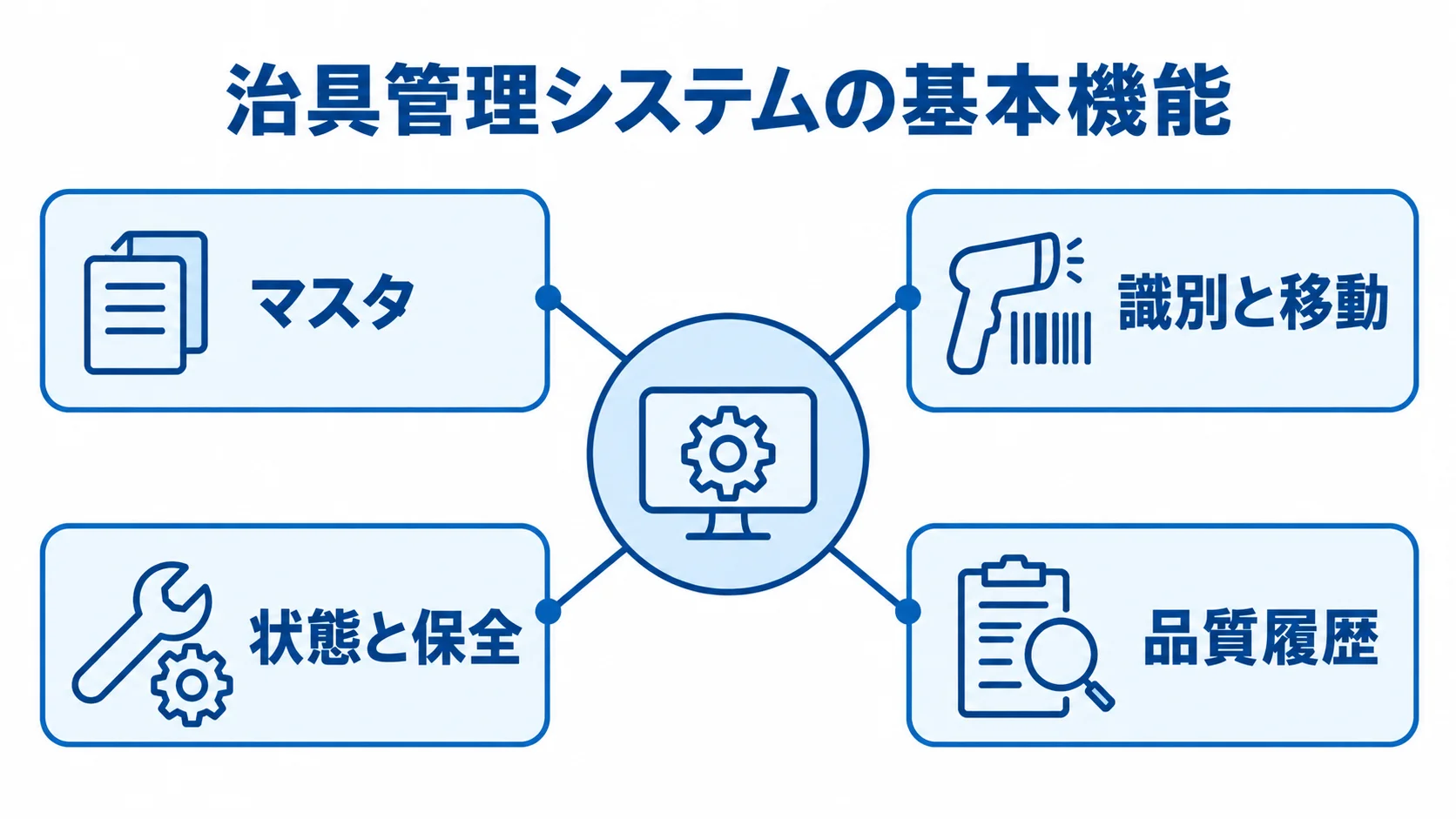

基本機能は、治具番号、名称、写真、図面、仕様、対象製品、対象工程、保管場所、所有部門を登録するマスタ管理です。そこにQRコード、バーコード、RFIDなどの識別子を付与し、入庫、持出し、貸出、返却、移動、予約、棚卸しの履歴を残します。使用回数、使用時間、処理数、点検日、校正日、修理内容、交換部品、廃棄理由まで記録できれば、単に「どこにあるか」だけでなく「いつまで使えるか」も判断できます。

さらに、製造指示、作業実績、製品ロット、シリアル番号、不良情報と紐付けると、治具を使った製品の範囲を追跡できます。治具番号を検索したときに、現在地、前回の使用者、次回点検日、使用した製品、関連する不具合を一画面で確認できる状態が理想です。

治具管理を放置すると起こる課題は何ですか？

治具の管理が担当者の記憶や複数のExcelに分散すると、現場の小さな手戻りが積み重なります。とくに多品種少量生産、複数拠点での融通、金型やめっき治具のように種類が多い現場では、所在だけを管理しても十分な効果が出ません。使用履歴と品質履歴まで一貫して残す必要があります。

探索時間と重複購入が増えます

保管場所が変わったのに台帳を更新していないと、作業者は複数の棚や別拠点を探し回ることになります。見つからない場合は納期を優先して似た治具を新しく作ったり、購入したりすることもあります。ところが後から元の治具が見つかると、重複投資と保管スペースの増加につながります。システム化では、治具番号と現在地を一意に管理し、移動時に現場で数秒以内に更新できる操作を設計します。

点検漏れと品質トラブルを追いにくくなります

治具は繰り返し使ううちに摩耗し、位置決め精度や締結状態が変わることがあります。使用回数を数えていなければ、点検や再研磨のタイミングを担当者の経験に頼ることになります。さらに、製品ロットと治具の使用履歴が結び付いていないと、不良が発生したときに対象範囲を絞り込めません。過剰に広い範囲を検査したり、原因がわからないまま治具を交換したりする事態を避けるためにも、履歴の粒度を先に決めることが大切です。

治具管理システムは、現場を監視するためだけの仕組みではありません。点検前の治具を工程に出さない、廃棄済みの治具を誤って使わない、変更前の図面を参照しないといった予防にも役立ちます。

治具管理システムの種類とQR・RFIDの選び方

治具管理システムは、識別方式と導入形態を分けて考えると選びやすいです。識別方式にはQRコードやバーコード、RFID、NFCなどがあり、導入形態にはクラウド、パッケージ、ローコード、個別開発があります。自動化の度合いだけでなく、治具の材質、温度、液体、棚の狭さ、読み取り頻度を基準に選びます。

QRコード・バーコードが向いているケース

QRコードやバーコードは、タグと読み取り端末の費用を抑えやすく、治具1点ずつを確実に読み取る運用に向いています。スマートフォンやハンディ端末で読み取れるため、まず台帳、貸出返却、棚卸しから始めたい企業に適しています。印字が汚れたり傷ついたりする環境では、ラベルの材質、貼付面、交換手順を決めておく必要があります。

RFIDが向いているケースと注意点

RFIDは、タグを見通せる位置に合わせなくても読み取れるため、棚卸しや持出し確認を効率化しやすい方式です。複数の治具をまとめて確認したい、ゲートや棚で自動検知したい、読み取り作業を減らしたい場合に候補になります。ただし、RFIDならどの現場でも自動化できるわけではありません。金属や液体は電波に影響し、高温、薬品、洗浄、狭い棚、タグ同士の重なりによって未読や誤読が起こる可能性があります。

採用前には、実際の治具を使って読取率、読取距離、複数タグの混在、タグの耐久性を試験します。治具の材質や温度条件に合うタグを選び、読み取れない場合の再スキャンや目視確認も運用に含めます。現場でのPoCを省略して機器を先に購入すると、タグの貼り直しやアンテナの再配置で費用が膨らみやすいです。

治具管理システム開発・導入の進め方

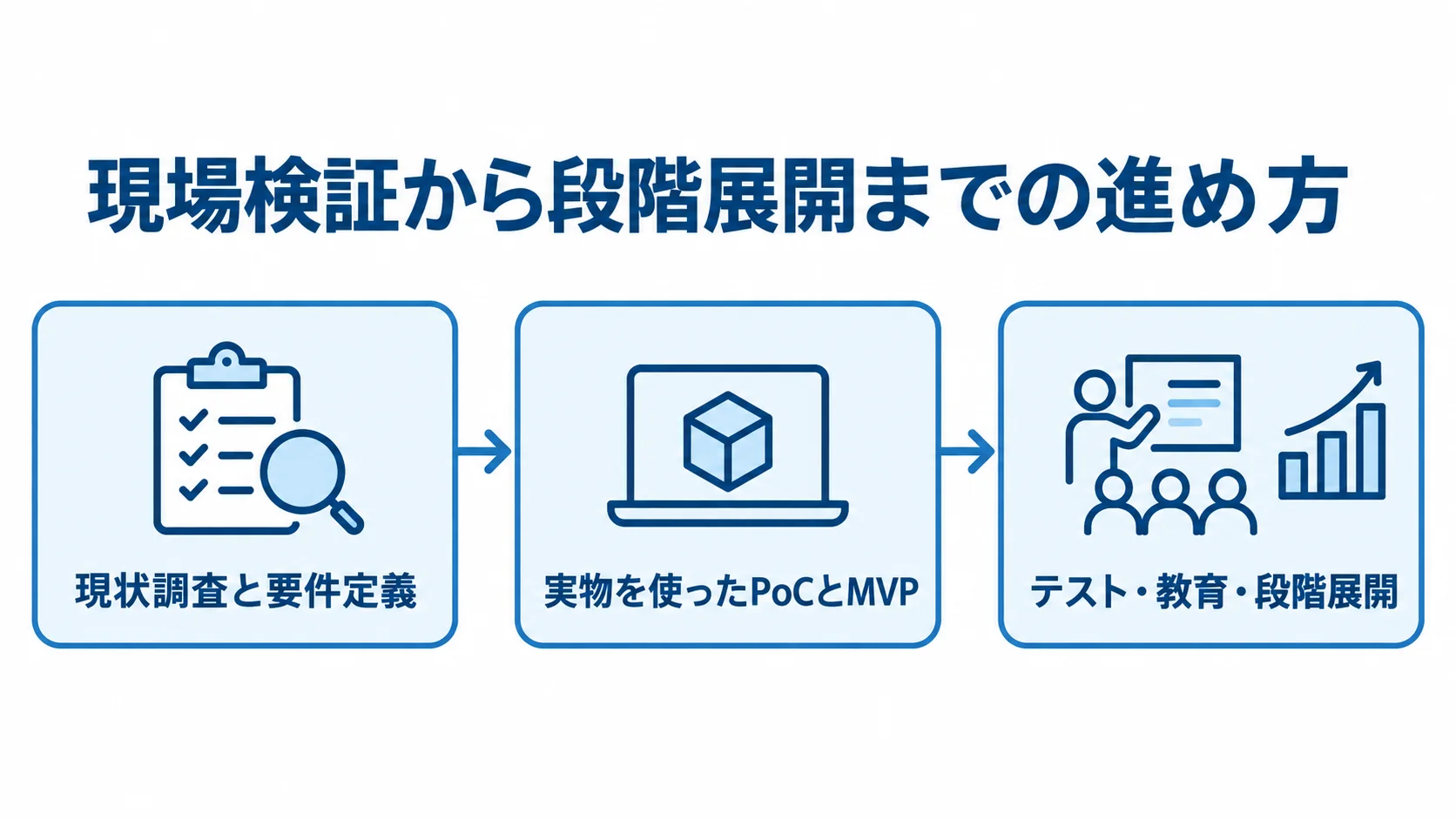

開発は、いきなり全工場へ展開するのではなく、現状把握、要件定義、PoC、MVP開発、現場テスト、段階展開の順に進めると失敗を抑えられます。特に重要なのは、システムの機能表を先に作ることではなく、治具が現場でどのように移動し、誰がどのタイミングで記録するかを観察することです。

▶ 詳細はこちら：治具管理システム開発の進め方/やり方/流れや方法/手法/工程/手順

現状調査と要件定義を行います

最初に、治具の種類、点数、保管棚、拠点、移動経路、使用回数の数え方、点検基準、廃棄判断を整理します。Excel、紙、図面、作業実績、品質記録がどこにあるかも確認します。現場ヒアリングでは、「誰が登録するか」だけでなく、「急な段取り替えのとき何を省略するか」「通信が切れたらどうするか」「返却場所が満杯ならどこへ置くか」まで聞き取ります。

実物を使ったPoCとMVPを実施します

次に、1工程、1棚、数百点程度の治具を対象に、登録、持出し、返却、所在照会、棚卸し、点検期限の確認を試します。RFIDを使う場合は、実物の治具、棚、作業者の動線、周囲の金属や液体を含めた読取試験を行います。画面を作るだけでなく、1回の入力に何秒かかるか、未読時に何回やり直すか、タグが剥がれたとき誰が交換するかを測定します。

テスト・教育・段階展開を行います

PoCで効果と使いやすさを確認したら、マスタの重複や欠損を整え、既存システムとの連携、権限、バックアップ、障害時の代替手順を決めます。テストでは、正常な貸出だけでなく、未返却、同じ治具の二重登録、廃棄後の検索、通信断、端末故障、誤った製品への紐付けも確認します。現場教育は一度の説明会で終わらせず、作業標準書、短い動画、問い合わせ窓口、管理者向けの修正手順を用意します。

治具管理システムの費用相場と開発期間

治具管理専用システムは公開価格が少ないため、費用は管理点数、拠点数、識別機器、データ移行、既存システム連携、品質トレースの範囲で大きく変わります。以下は、公開料金、一般的な業務システム開発の相場、RFIDやハンディ端末の導入作業を組み合わせた2026年時点の推定目安です。治具管理だけを対象にした公的な市場統計ではないため、予算策定の起点として扱い、最終的には同じ条件で見積もりを取得します。

▶ 詳細はこちら：治具管理システム開発の見積相場や費用/コスト/値段について

導入パターン別の費用目安

既存のクラウドやローコードを使い、治具台帳とQR照会から始める場合は、初期費用0万〜100万円程度、月額1万〜10万円程度が一つの目安です。治具台帳、貸出返却、棚卸し、帳票を備えたクラウドやパッケージを導入する場合は、初期費用100万〜500万円程度、月額3万〜30万円程度、期間は1〜4か月程度が目安です。いずれも利用者数、データ移行、追加設定で変わります。

QRコード、ハンディ端末、生産管理連携まで含めると、初期費用300万〜1,000万円程度、期間3〜6か月程度が目安です。RFIDリーダー、タグ発行、複数棚、複数拠点、品質履歴連携まで含める場合は、初期費用800万〜2,500万円程度、期間6〜12か月程度を見込みます。独自の寿命計算やMES、ERP、設備データまで一体化するフルスクラッチは、1,000万〜5,000万円以上、期間9か月〜2年以上になる可能性があります。

見積もりで分けるべきコスト

見積もりでは、要件定義、画面・データベース設計、開発、タグと端末、タグ貼付、初期マスタ登録、既存データ移行、APIやCSV連携、テスト、教育、保守を分けて記載してもらいます。RFIDでは、タグ単価だけでなく、リーダー、アンテナ、ゲート、ラベルプリンター、設置、読取検証が必要です。クラウドでは、ユーザー数、保管容量、通信、バックアップ、サポートの条件を確認します。

公開料金の参考例として、製造業向けクラウドには月額5万円台から30万円弱までの複数プランや、管理者・作業者のID単価を掲載するサービスがあります（出典: 製造業向けクラウドサービス公式料金ページ、2026年8月確認）。治具専用サービスの価格ではありませんが、クラウド利用料の比較軸になります。保守費用は、年間で初期費用の15〜25％程度を目安に置くことがありますが、障害対応時間、機器交換、OS更新、セキュリティ対応の範囲によって変わります。

クラウド・パッケージ・スクラッチ開発はどう選びますか？

結論として、標準的な台帳・貸出・棚卸しで足りるならクラウドやパッケージ、既存の生産管理や設備と独自に深く連携するなら個別開発が適しています。最初から全機能を作り込むのではなく、標準機能で運用を合わせられる部分と、競争力や品質に直結するため個別対応が必要な部分を分けて判断します。

クラウド・パッケージが向いている企業

複数拠点から同じ台帳を参照したい、サーバー運用の負担を減らしたい、短期間でQR管理を始めたい企業にはクラウドが向いています。パッケージは、治工具や資産の管理項目があらかじめ整理されている場合に、要件定義の工数を抑えやすいです。選ぶときは、治具のセット管理、使用回数、点検アラート、図面の版管理、権限、API、CSV入出力が標準で使えるかを確認します。

スクラッチ開発が必要になる企業

製品ロット、作業実績、設備、品質判定、図面、保全情報を一連の業務としてつなぎたい場合や、既存システムのデータ構造が特殊な場合は、ハーフ・スクラッチやスクラッチ開発が候補になります。独自の寿命判定、複数拠点の在庫引当、複雑な承認フローなども個別開発に向きます。ただし、自由度が高い分、要件変更、テスト、保守、担当者交代への備えが必要です。

方式を決めるときは、5年程度の総保有コストで比較します。初期費用が安くても、追加開発が多い、データを取り出せない、機器の保守窓口が分かれている場合は、運用費用が上がります。反対に、独自開発を急ぐと、標準機能で解決できる業務まで作り込んでしまい、アップデートしにくくなることがあります。

治具管理システムの開発会社・サービスの選び方

開発会社やサービスを選ぶときは、知名度や機能数だけで決めないことが大切です。治具・金型・工具の実績、現場でのタグ検証力、既存の生産管理や品質システムとの連携、段階導入の提案力、導入後の保守体制を同じ条件で比較します。治具専用パッケージ、RFIDや端末に強い事業者、製造業の業務システムを受託開発する事業者では、得意領域が異なります。

治具・金型の実績と現場理解を確認します

実績を確認するときは、単に「製造業での導入経験があるか」だけでなく、治具の個体識別、使用回数、点検、品質トレースまで扱ったかを聞きます。金属製、耐熱、耐薬品、クリーンルームなど、自社と似た環境で読取試験をした経験があるかも重要です。デモでは、治具を持ち出して返却する通常操作だけでなく、未返却、誤読、重複登録、棚移動、廃棄後の履歴照会を実演してもらいます。

連携範囲と要件定義の進め方を確認します

治具管理だけで完結するのか、製品ロット、作業実績、設備、品質、不良、購買、在庫と連携するのかを明確にします。連携方式はAPI、CSV、データベース連携などから選び、データの正とするシステム、更新頻度、エラー時の再送、担当部署を決めます。RFPには治具マスタの項目例、想定点数、拠点数、利用者数、識別方式、読取環境、必要なKPI、移行対象、保守条件を書いておくと、見積もりの比較がしやすくなります。

保守・セキュリティ・障害対応を評価します

治具情報に図面、加工条件、作業者ID、不良情報が含まれる場合は、一般的な備品台帳より高い保護が必要です。経済産業省は2025年に中小規模の製造事業者向け解説書を公開し、工場セキュリティを規模にかかわらず進める必要性や、具体的な手順・事例を示しています（出典: 経済産業省「工場システムにおけるサイバー・フィジカル・セキュリティ対策ガイドライン Appendix」、2025年）。提案依頼では、認証、多要素認証、権限、通信暗号化、ログ、バックアップ、脆弱性対応、復旧時間、サプライチェーンの責任分界を確認します。

保守契約では、問い合わせ受付時間、障害の一次切り分け、端末やリーダーの交換、クラウド障害時の連絡、データのエクスポート、サービス終了時の移行方法を確認します。現場で通信や端末が止まった場合に、紙や一時ファイルで記録し、復旧後に後追い登録できる仕組みがあると、製造を止めずに運用しやすくなります。

▶ 詳細はこちら：治具管理システム開発でおすすめの開発会社/ベンダー6選と選び方

▶ 詳細はこちら：治具管理システム開発の発注/外注/依頼/委託方法について

導入後のKPIと失敗しない運用方法

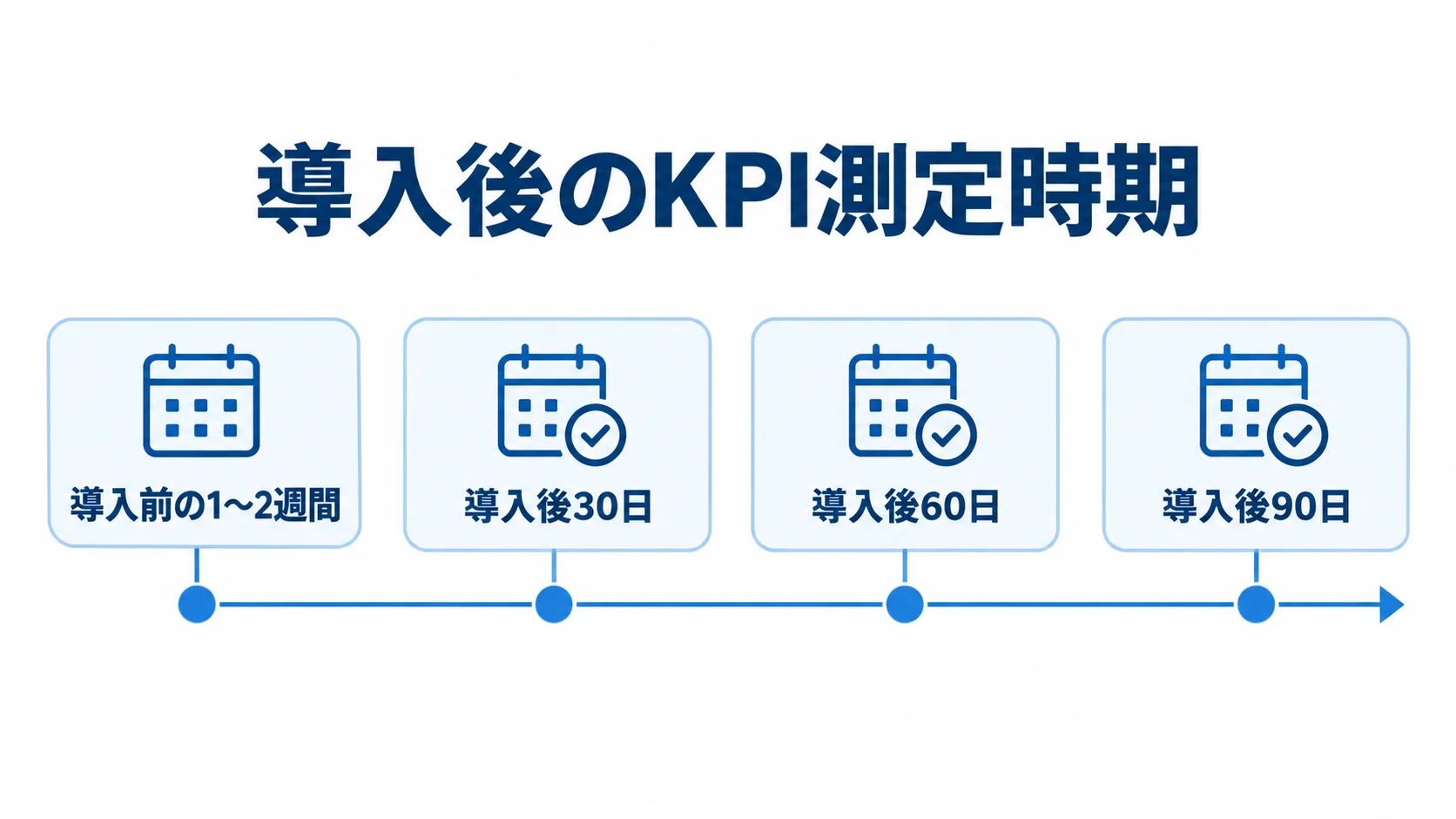

システム導入の成果は、「DX化した」という表現ではなく、現場の時間と品質の変化で測ります。導入前の1〜2週間に現状値を計測し、導入後30日、60日、90日で同じ指標を比較します。最初から多くの指標を追い過ぎず、探索、棚卸し、返却、点検、品質の代表値に絞ると継続しやすいです。

90日で測るべきKPI

代表的なKPIは、治具を探し始めて見つかるまでの平均時間、棚卸しにかかる時間、返却漏れ件数、所在不明件数、重複購入額、点検期限切れ件数、使用履歴の照会時間、治具起因と判断された不良件数です。現場入力の負担を見るため、1件の登録・持出し・返却にかかる秒数と、未読や入力ミスの割合も記録します。

RFIDの公開事例では、工場備品や治具の員数管理に活用し、1工程で月約14,550円の作業費低減を試算した例があります（出典: 一般社団法人日本自動認識システム協会、公開事例）。自社で同じ効果が出るとは限りませんが、削減時間に人件費単価を掛け、機器・タグ・保守費と比較するROI計算の参考になります。

よくある失敗と対策

よくある失敗は、全工場の全治具を一度に登録しようとすることです。マスタ整備が終わらず、現場は使い始められません。まず頻繁に探す治具、返却漏れが多い治具、品質影響が大きい治具を選び、1工程で運用します。次に、入力項目を増やすことが目的になり、現場が記録しなくなる失敗があります。必須項目を最小限にし、詳細情報は業務効果を確認してから追加します。

RFIDを導入すれば読み取りが必ず成功すると考えることも危険です。金属、高温、液体、狭い棚などの条件を実物で試験し、未読時の再確認方法を決めます。また、AIによる寿命予測や異常検知は、正確な使用履歴とマスタが蓄積されてから効果を発揮します。最初はデータの品質と運用の定着を優先し、予測や類似図面検索は次の段階で検討します。

治具管理システムについてよくある質問

治具管理システムを検討するときは、管理点数、現場環境、必要な履歴、既存システムとの連携範囲を先に整理すると判断しやすくなります。ここでは、導入前によく寄せられる質問に直接回答します。

治具が何点あればシステム化すべきですか？

一律の点数基準はありません。治具が少なくても、所在不明が納期や品質に影響する、複数拠点で融通する、点検期限や使用回数を管理する必要がある場合は、システム化の効果が出やすいです。まずは重要度と探索時間を基準に対象を絞り、数十点からPoCを始める方法もあります。

QRコードとRFIDはどちらを選ぶべきですか？

1点ずつ確実に読み取り、低コストで始めたい場合はQRコードやバーコードが向いています。複数の治具をまとめて棚卸ししたい、ゲートで持出しを検知したい場合はRFIDが候補になります。ただし、RFIDは金属や液体などの影響を受けるため、実物の治具と棚で読取試験を行ってから決めます。

既存の生産管理システムと連携できますか？

連携できる可能性はありますが、既存システムのAPI、CSV、データベース、更新頻度、データ項目によって方法が変わります。治具番号、製品番号、工程、作業実績、ロット番号のどれを正とするかを決め、エラー時の再送や手動修正も設計します。要件定義の段階でサンプルデータを共有し、実現方法と追加費用を確認することが大切です。

AIで治具の寿命を予測できますか？

使用回数、使用時間、点検結果、修理履歴、不良情報などが正確に蓄積されれば、将来的に寿命予測や異常検知へ発展できる可能性があります。ただし、導入直後から高精度の予測ができるとは限りません。まずは治具マスタと使用履歴の入力を定着させ、十分なデータがたまった段階で分析の有効性を検証します。

まとめ

治具管理システムの要点

治具管理システムは、治具の所在を見える化するだけでなく、購入・保管・貸出・使用・点検・修理・廃棄のライフサイクルと、製品・工程・品質の履歴をつなぐ仕組みです。導入では、治具・工具・金型・生産管理・設備保全の管理範囲を分け、必要なデータ項目とKPIを先に決めます。

導入で最初に行うこと

QRコードは低コストで始めやすく、RFIDは棚卸しや持出し確認の効率化に向いていますが、金属・高温・液体などの環境では実物検証が欠かせません。費用は台帳だけなら数十万〜数百万円規模から、RFID、複数拠点、品質・生産管理連携まで含めると数百万円〜数千万円規模まで広がります。最初は1工程のPoCで探索時間、棚卸し時間、返却漏れ、点検期限切れ、治具起因不良を測り、効果を確認してから段階的に展開することが成功への近道です。
