金属加工業向け図面管理システム開発の進め方/やり方/流れや方法/手法/工程/手順

金属加工業向け図面管理システムの開発は、図面を保存する箱を作ることではなく、最新版の図面を探す・見積もる・加工する・検査するまでの情報の流れを標準化する取り組みです。成功のポイントは、要件整理から選定、設計開発、テスト、稼働、定着の6フェーズを順番に進め、現場の実データで判断することです。

紙図面やFAX、共有フォルダ、個人PCにデータが分散し、旧版の使用や過去案件の検索に困っている企業向けに、この記事では実務で使える進め方を解説します。費用相場、見積書の確認項目、デモで試す検索条件、クラウドの安全性、導入後に使われ続ける運用ルールまで、プロジェクトを前に進める判断基準を具体的に整理します。

▼全体ガイドの記事
・金属加工業向け図面管理システム開発の完全ガイド

金属加工業向け図面管理システム開発の全体像

図面管理の目的は、PDFやCADファイルを一か所に集めることだけではありません。図番、品名、材質、板厚、表面処理、顧客、案件、工程、設備、担当者などの属性と、見積書、加工条件、材料証明、検査成績書、不具合写真を関連付け、必要な人が正しい版をすぐに使える状態を作ることが目的です。

共有フォルダを図面管理システムへ置き換えるだけでは、同じ問題が別の画面で再現されます。例えば「A社向け」「最終版」「新しい図面」といった曖昧なフォルダ名では、最新版の根拠を判断できません。図番の採番、改訂番号、承認状態、廃図の扱い、出図先、変更理由を業務ルールとして定義し、システムの項目と権限に落とし込む必要があります。

金属加工では、図面の寸法だけでなく材質、板厚、加工方法、公差、表面処理、設備、検査条件が見積と製造品質に影響します。そのため、材質と板厚で絞り込んで過去の類似案件を探し、前回の見積や原価を確認してから回答する流れまで設計すると、単なる文書管理を超えた効果を測定しやすくなります。

最初からAI機能や全社連携を盛り込むのではなく、図番採番、ファイル登録、サムネイル表示、属性検索、全文検索、版管理、旧版・廃図管理、照査・承認、アクセス権限、操作ログ、バックアップを最低限の土台として整理します。これらが安定して動けば、「誰が、いつ、どの版を、どの案件に使ったか」を追跡できます。

次の段階でOCRによる図番・品名・寸法・材質の読み取り、類似形状検索、図面差分比較、見積・原価との紐付け、CAD/CAMや生産管理とのAPI・CSV連携を検討します。AIの検索結果は候補にとどめ、承認済みの原図や適用範囲を人が確認してから採用する導線を要件に含めることが重要です。

開発の全体工程は、(1)要件整理、(2)選定、(3)設計開発、(4)テスト、(5)稼働、(6)定着の6フェーズに分けます。各フェーズには次へ進むための成果物と判断基準を置きます。要件整理で「検索を速くしたい」とだけ決めず、代表図面を何秒以内に探せれば成功か、旧版使用を何件まで減らすかまでKPIにすると、ベンダーの提案を同じ基準で比較できます。

小規模企業では、まず一工場または見積担当の部門を対象にしたMVPから始める方法が現実的です。図面を全社一括で移行するより、過去図面の検索、旧版の出図防止、設計変更の通知など、損失が見えやすいテーマを一つ選び、効果を確認してから設計、生産技術、品質、協力会社へ広げる方が現場の混乱を抑えられます。

金属加工業向け図面管理システムの進め方

図面管理システムは、パッケージを選んで設定すれば終わる案件と、既存の生産管理・原価管理・CAD/CAMまで連携する案件で難易度が大きく異なります。以下では、6フェーズごとに「何を決めるか」「何を検証するか」「次へ進む条件」を整理します。

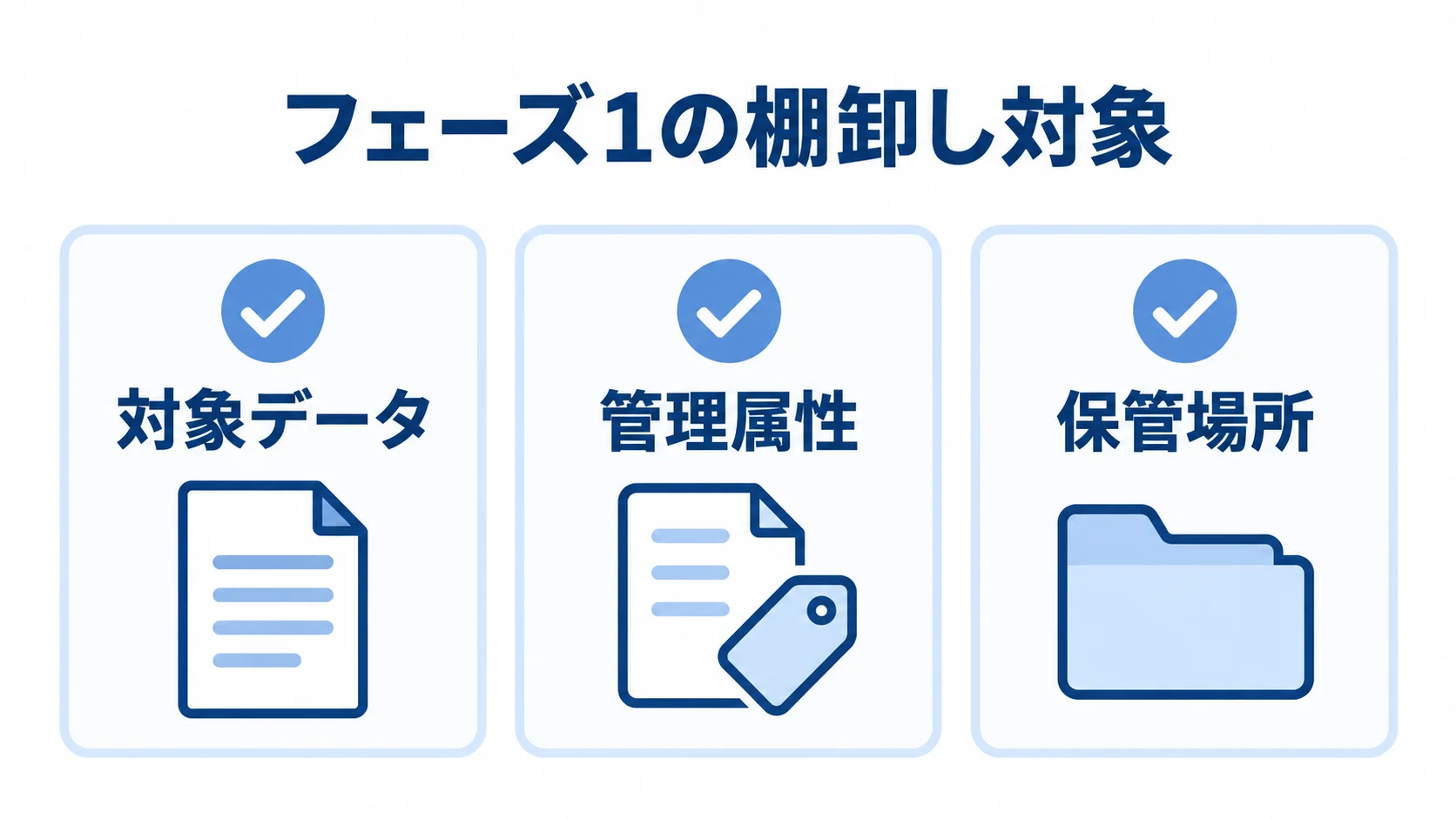

最初に、紙、スキャン画像、PDF、DWG/DXF、3Dモデル、加工指示書、検査表、見積書がどこに何件あるかを棚卸しします。登録場所だけでなく、図番の有無、改訂番号、顧客名、材質、板厚、表面処理、案件番号、承認状態、保管期限、機密区分を確認します。「図面は設計部門にある」と考えていても、見積担当が持つローカルファイルや現場の紙控えに最新版の手書き指示が残っていることがあります。

次に、登録、照査、承認、出図、改訂、廃図、不具合の横展開までの業務フローをヒアリングします。担当者ごとに違うやり方がある場合は、例外をすべてシステム化せず、標準フローと例外時の承認者を分けて整理します。KPIは、図面を見つけるまでの時間、見積回答までの時間、旧版使用件数、設計流用率、紙の保管量、設計変更による手戻り件数から2〜3個に絞ると効果を追いやすくなります。

成果物は、現行業務フロー、対象データ一覧、権限のたたき台、用語・コード一覧、MVPの範囲、KPI、移行方針です。図面枚数やユーザー数が確定しないまま選定へ進むと、後から容量や移行費が増えます。代表図面を10〜30枚選び、紙スキャン、低解像度、手書き注記、旧版、似た形状など、現場で困るデータを含めておきます。

選定では、機能数の多さよりも自社のデータと業務への適合度を見ます。短期導入と低い初期費用を優先するならクラウドSaaS、版管理や承認、出図を製造業向けに整えたいならパッケージ、機密性や既存設備との密な連携を優先するなら専用クラウドやオンプレミスが候補です。独自の見積計算や設備・顧客ポータルまで競争力に直結する場合に、スクラッチやカスタムを検討します。

比較デモでは、一般的なサンプル図面ではなく自社の10〜30枚を使います。「材質がステンレス、板厚が3ミリ、表面処理が指定あり」といった複合条件で検索し、類似形状、旧版との差分、関連する見積書や検査表、権限のないユーザーの閲覧拒否まで確認します。AI検索を含む場合は、OCRの誤認識時に修正できるか、検索結果に承認状態と改訂番号が表示されるか、原図へ戻れるかを質問します。

RFPには、ファイル形式、データ容量、同時利用者数、拠点数、検索項目、版管理、承認、廃図、APIまたはCSV連携、SSO・MFA、暗号化、監査ログ、バックアップ、復旧時間、データ所在地、協力会社への期限付き共有、導入後支援を記載します。評価表は、機能、実データでの検索結果、移行方法、3年総額、保守体制の5軸で作ると、価格だけに引っ張られにくくなります。

設計では、画面の見た目より先に、図番、改訂番号、版の状態、顧客、案件、材質、板厚、表面処理、工程、設備、担当者のデータモデルを決めます。旧版は削除せず参照専用または廃図として保持し、最新版との関係と廃止理由を記録します。採番規則や入力必須項目を決めるだけで、検索できないファイルの増加を抑えられます。

権限は、管理者、設計、見積、製造、品質、協力会社などの役割ごとに、閲覧、登録、改訂、承認、出図、ダウンロードを分けます。顧客図面を協力会社へ共有する場合は、案件単位、ファイル単位、期限、透かし、ダウンロード可否を設定できるか確認します。顧客名や取引条件を図面に紐付ける場合は、アクセスログを誰が確認し、退職・異動時にいつ権限を外すかも運用設計に含めます。

既存の生産管理、受注・販売管理、原価管理、ERP、PDM/PLM、CAD/CAMと接続する場合は、APIかCSVかだけでなく、連携頻度、エラー時の再送、図番・案件番号・材料コードの正規化を決めます。図面側の顧客名と生産管理側の顧客コードが一致しなければ、検索はできても見積や実績と結び付きません。Fit to Standardを基本にし、差別化に直結しない過剰なアドオンを避けることが保守性を守ります。

テストは、画面が表示されるかだけでなく、現場の一連の業務を通して確認します。登録した図面が検索でき、照査・承認を経て出図され、改訂版が関係者へ通知され、旧版が現場で使えない状態になるまでをシナリオ化します。紙スキャン、PDF、DWG/DXF、3Dデータ、手書き注記、似た図面、同じ図番の旧版を使うと、導入後に起きる問題を早く発見できます。

非機能テストでは、検索の応答時間、同時アクセス、ファイルのプレビュー、印刷・ダウンロード制御、通信断からの復旧、バックアップからのリストア、操作ログ、権限の境界を確認します。クラウドの場合は、データ所在地、暗号化、MFA、脆弱性対応、委託先の管理、障害時の連絡体制を契約書やサービス仕様書で確認します。経済産業省は2025年4月、中小規模の製造事業者向けに工場セキュリティの重要性と始め方を解説する資料を公開しており、図面管理でも工場とサプライチェーンを含む視点が求められます。出典は経済産業省「工場セキュリティの重要性と始め方」（2025年）です。

受入テストの合格条件は、担当者の感覚ではなく、要件番号ごとの確認結果で残します。例えば「材質・板厚・表面処理の複合検索で対象図面を見つけられる」「承認前の図面は製造権限で出図できない」「廃図を検索結果から除外しつつ履歴は確認できる」といった条件です。未解決の不具合は、稼働前に直すもの、運用で回避するもの、次期対応に分けて責任者と期限を決めます。

稼働時は、一工場・一部門・一業務のパイロットから始めます。例えば見積時の過去図面検索を先行し、検索時間と見積回答時間を測定します。パイロットの対象図面、登録担当、承認者、問い合わせ窓口、旧運用を止める日、障害時に戻す手順を決めておくと、現場が安心して新しい方法を試せます。全社展開は、KPIの改善と重大な不具合の解消を確認してから判断します。

定着には、操作研修だけでなく、図番の命名、必須属性、承認責任者、旧版を使わないルール、協力会社へ共有する手順が必要です。登録されていない図面を現場が個人PCへ保存すると、システムの検索精度も版管理も崩れます。週次または月次で未登録・未承認・旧版参照の件数を確認し、ルール違反を責めるのではなく、入力負担や画面の使いにくさを改善します。

導入後30日、90日、180日でKPIを振り返り、次の対象業務を決めます。見積検索の次は設計流用、設計変更通知、品質記録、材料証明、加工条件などへ広げます。ベンダーの事例で効果が出ていても、自社で同じ結果になるとは限りません。キャディの公開事例では、金属加工業の原ノ町鉄工で見積時の図面検索時間が従来の約5分の1になったと掲載されていますが、これはベンダー掲載の事例値です（出典：キャディ株式会社「原ノ町鉄工」導入事例）。自社の導入前後で同じ指標を測り、効果を検証してください。

金属加工業向け図面管理システムの費用相場

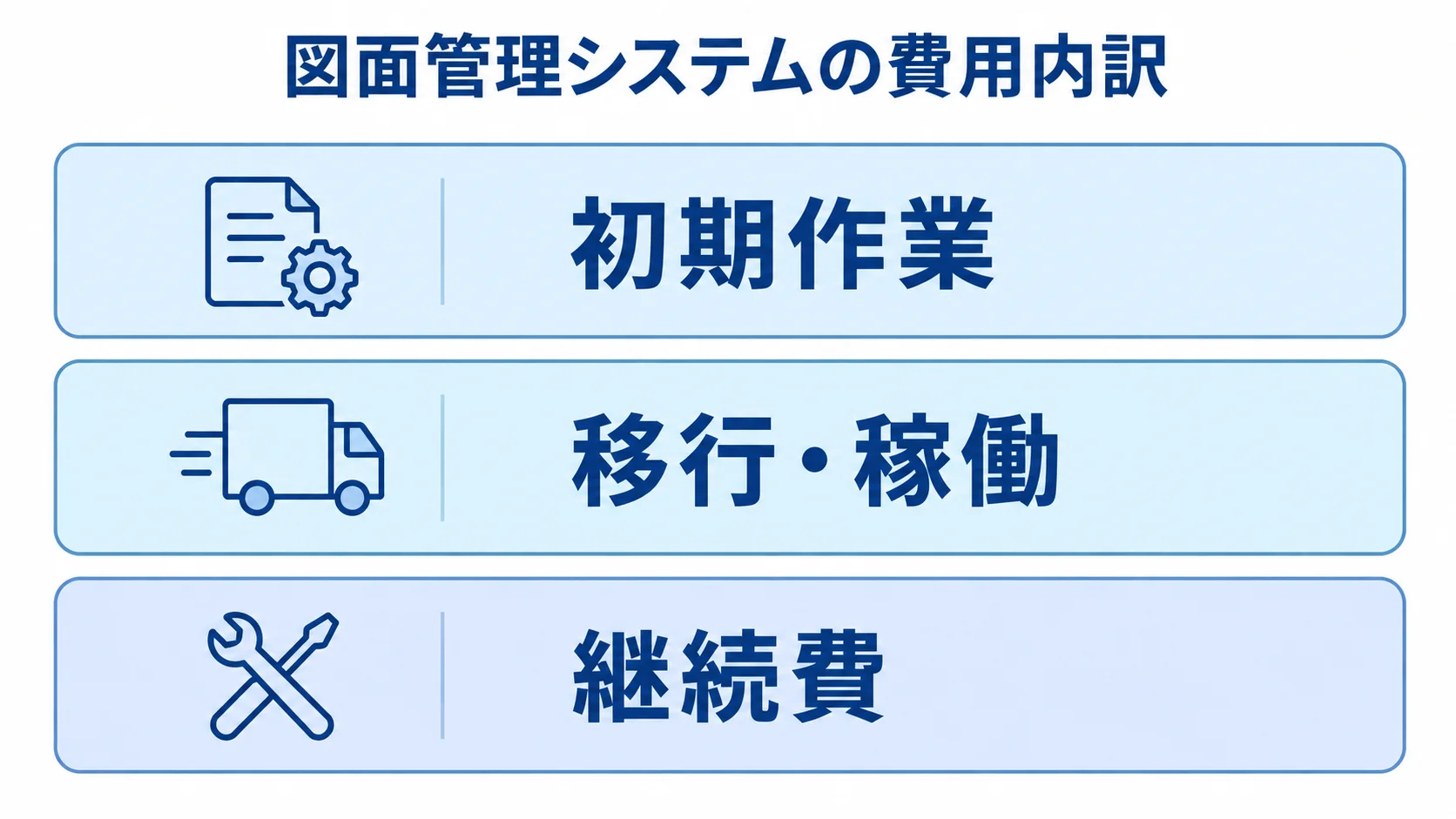

費用は、図面枚数、ユーザー数、紙図面のスキャン、属性入力、CAD変換、権限設計、既存システム連携、オンプレミス環境の有無で変わります。月額だけを比べず、初期設定、移行、教育、保守、追加容量、連携、3年分の運用費を含めて見積もることが重要です。以下は公開料金と製造業向け業務システムの一般相場を組み合わせた目安であり、個別案件の確定価格ではありません。

小規模なクラウドSaaSは、初期費用0円から数十万円、月額1万〜5万円程度、導入期間は数時間から数週間が一つの目安です。検索・共有・見積履歴から始めたい企業に向きます。クラウド標準に初期設定、CSV連携、権限、データ移行を加える場合は、初期30万〜200万円、月額数万円程度、期間1〜3か月が目安です。ユーザー課金では1ユーザー月額500〜2,000円程度、容量課金では100GBあたり月額5,000〜1万円程度という比較情報もありますが、サービスごとの料金体系を確認してください。

公開価格の具体例として、NAZCA5 EDMはセルフ導入が195万〜250万円、おまかせ導入が350万〜650万円、フルカスタムが800万円〜と案内しています。セルフ導入は構築作業中心で、運用設計、設定、データ登録を自社で行う前提です。紙データのスキャンとデータ登録費用は含まれないため、価格表だけで総額を判断できません。出典は新明和ソフトテクノロジ株式会社「NAZCA5 EDM 価格」（確認日2026年8月）です。

スクラッチや大規模な連携は、図面管理の専用統計ではなく、製造業向け業務システム開発の一般相場を当てはめた推定です。小規模MVPで300万〜1,000万円程度、本格導入で1,000万〜5,000万円以上、期間3〜12か月程度になる場合があります。生産管理やERP、CAD/CAM、顧客ポータル、独自の見積計算まで一度に作るほど、要件調整とテストの工数が増えます。このレンジは案件規模を考えるための参考値で、特定金額を保証するものではありません。

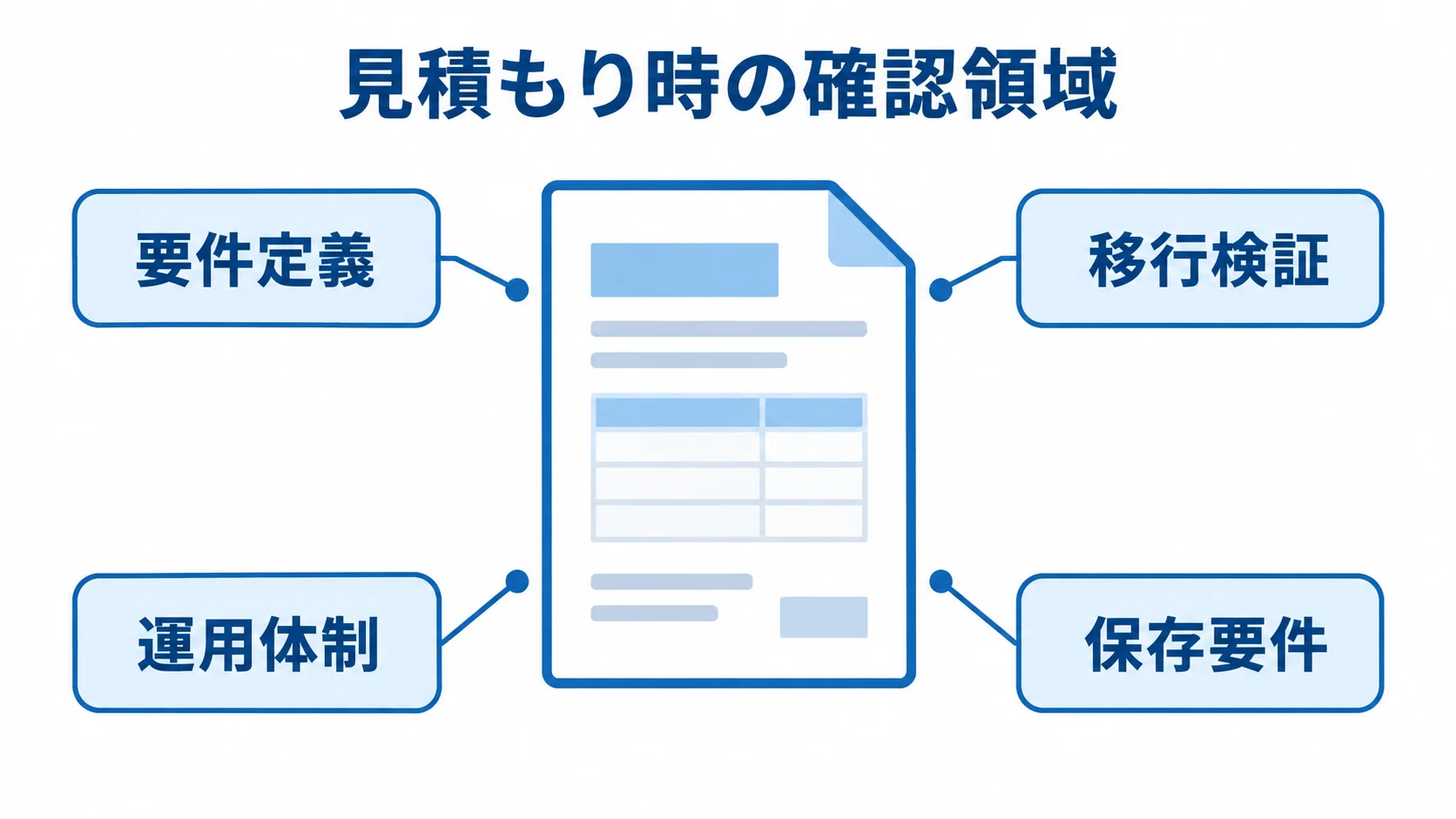

見積書では、要件定義、基本設計、画面・検索・版管理の開発、連携、インフラ、権限設定、テスト、移行、教育、稼働支援を分けて記載してもらいます。特に移行費は、紙のスキャン、OCR、図番や属性の入力、重複排除、旧版の判定、ファイル破損確認、サンプル検収で工数が変わります。「既存データ一式」とだけ書かれている場合は、何件をどの品質で登録するのか確認が必要です。

ランニングコストには、月額利用料、追加ユーザー、容量超過、バックアップ、監視、問い合わせ、教育、脆弱性対応、OS・データベース更新、連携先の仕様変更を含めます。保守運用費は初期開発費の年15〜25%程度を目安にする考え方がありますが、契約範囲によって異なります。初期費用が安くても、データ移行や追加開発が毎年発生するなら、3年総額では高くなる可能性があります。

費用対効果は、削減できた検索時間だけでなく、見積回答の速さ、類似案件の流用率、旧版による手戻り、紙保管量、設計変更の通知漏れ、不具合の横展開、教育期間などで測定します。例えば見積担当が過去図面を探す時間を導入前に記録し、導入後30日と90日で同じ条件を測ります。担当者の印象ではなく、同じ種類の案件を複数件比較すると、偶然の改善とシステムの効果を分けやすくなります。

利益増を直接断定するのは避けます。検索時間が短くなっても、受注件数、加工能力、単価、原価、残業時間など別の要因が影響するためです。まずは「何分短縮したか」「何件の旧版使用を防いだか」「何件の類似案件を流用できたか」を測り、その結果を見積回答、残業、手戻り、利益率などの経営指標と照合してください。

見積もりを取る際のポイントとチェックリスト

見積もりの精度は、依頼側がどれだけ対象データと業務範囲を具体化できるかで決まります。ベンダーに「金属加工業向けの図面管理システムが欲しい」と伝えるだけでは、各社が異なる前提で価格を出すため比較できません。対象拠点、利用者、図面枚数、ファイル形式、検索条件、連携先、移行品質、導入後支援を同じ資料で提示します。

業務条件には、登録から承認、出図、改訂、廃図、不具合横展開までの流れを書きます。データ条件には、図面枚数、年間の新規・改訂件数、紙と電子の割合、PDF・TIFF・DWG・DXF・3Dの形式、図番の有無、属性の欠損、重複、顧客ごとの機密区分を書きます。利用条件には、部署、拠点、同時利用者、協力会社、現場端末、通信環境を書きます。

品質条件には、検索応答時間、プレビュー、差分表示、印刷制御、バックアップ頻度、復旧目標、操作ログの保管期間、稼働率、障害時の連絡時間、データの持ち出し方法を含めます。AI機能がある場合は、OCRの対象、認識結果の修正、誤認識の確認、学習利用の有無、モデル更新時の影響、検索結果の説明可能性を確認します。公開情報でMFAや暗号化が示されていても、自社契約のプランに含まれるかを必ず確認してください。

比較候補は、標準パッケージ、AI検索型クラウド、既存基幹システムに強い会社、個別開発会社など、異なるタイプを2〜4社ほど含めます。評価時は、営業資料の機能一覧を数えるより、同じ実データと同じ業務シナリオでデモを実施します。材質・板厚・表面処理で絞り、形状が近い図面を探し、旧版との差分を見て、見積・検査表に遷移するまでを一続きで試します。

確認質問は、「紙図面のOCRで図番と材質をどの程度取り込めるか」「手書き注記をどう扱うか」「承認前のファイルを製造部門が見られるか」「廃図を検索結果から除けるか」「協力会社へ期限付きで共有できるか」「API連携のエラーを誰が監視するか」「契約終了時にデータをどの形式で返却するか」です。回答が口頭だけの場合は、提案書や契約書の記載に反映してもらいます。

価格比較では、初期費用、月額、追加ユーザー、容量、移行、スキャン、属性入力、連携、教育、保守、アップデート、データ返却を3年分並べます。月額が安くても、紙図面の登録や旧版判定を自社で行うなら、社員工数が見えない費用になります。自社作業とベンダー作業の境界、成果物、検収条件を見積書に明記してください。

よくある失敗は、要件定義をベンダーへ丸投げすることです。現場の例外や紙の運用が提案書に反映されず、稼働後に「使えない」という評価になります。対策として、設計、見積、製造、品質、情報システムから代表者を選び、現行フローと代表図面を共同で確認します。

次に、データ移行を軽く見るリスクがあります。ファイルをコピーしても、図番や改訂番号が空欄なら検索できず、旧版も混ざります。全件移行の前に100〜500件程度のサンプルで、スキャン、属性付与、重複排除、旧版判定、検索、承認を試し、1件あたりの作業時間から全体工数を見積もります。件数を根拠なく断定するのではなく、自社のデータ品質で計算してください。

さらに、AIの誤認識、連携テスト不足、現場教育不足、協力会社の権限過多も注意が必要です。AIの候補を原図と照合する手順、連携エラーの監視担当、権限の棚卸し周期、問い合わせ窓口、操作マニュアルの更新責任者を決めます。図面に見積書や注文書を紐付けて保管する場合は、電子帳簿保存法などの対象や保存要件が関係する可能性があるため、税務・法務担当へ確認してください。

よくある質問（FAQ）

図面管理システムの導入では、費用、クラウドの安全性、データ移行、AIの精度について質問が集まりやすくなります。自社の図面の種類、顧客との契約、既存システム、現場の通信環境を前提に、ベンダーへ確認することが大切です。

小規模クラウドSaaSは初期0円から数十万円、月額1万〜5万円程度、標準クラウドの設定・移行込みは初期30万〜200万円程度が一つの目安です。公開パッケージでは195万〜650万円程度の導入プランや、連携・カスタムを含む800万円〜の例があります。スクラッチは要件による幅が大きく、紙のスキャン、属性入力、連携、教育、保守を含めた3年総額で比較してください。

安全性はクラウドかオンプレミスかだけで決まらず、MFA、最小権限、暗号化、操作ログ、バックアップ、脆弱性対応、データ所在地、委託先管理、障害時の復旧手順で判断します。顧客契約で国外保管やAI学習利用が制限されていないかも確認してください。協力会社への共有は、期限、透かし、ダウンロード可否、失効方法までテストし、経済産業省の工場セキュリティ資料も参考に社内基準を作ります。

すべてを一度に移行する必要はありません。まずは過去1〜3年の案件、再注文が多い図面、見積で参照する図面、品質・契約上保存が必要な図面を優先し、利用頻度とリスクで分類します。サンプル移行でOCR、属性入力、旧版判定、検索精度を確認し、登録ルールと工数が固まってから対象を広げると、現場の負担を抑えられます。

AIの類似検索は、過去案件を探す候補を早く見つける用途に向きますが、検索結果だけで加工図面を決めてはいけません。材質、板厚、公差、表面処理、顧客仕様、承認状態、改訂番号、適用設備を原図と照合し、承認済みの版を人が確認する運用が必要です。誤認識を修正できる画面と、検索根拠や関連属性を表示する機能をデモで確認してください。

まとめ

金属加工業向け図面管理システムは、ファイルを保管するだけでなく、図面を探す、見積もる、加工する、検査する、不具合を横展開する流れをつなぐ業務基盤です。開発は、要件整理、選定、設計開発、テスト、稼働、定着の6フェーズに分け、各段階で成果物と次へ進む条件を決めます。

特に重要なのは、現行データの棚卸し、図番・版・承認・廃図のルール、材質・板厚・表面処理を含む検索、実データでのデモ、APIやCSV連携、MFA・権限・ログ・バックアップ、紙データの移行工数です。費用は公開料金と一般的な推定を分けて捉え、月額ではなく移行・教育・保守を含む3年総額で比較してください。

最初から全社刷新を目指すのではなく、「見積時の過去図面検索」や「旧版使用の防止」など効果を測りやすいMVPから始めると、現場の納得を得ながら展開できます。導入後も検索時間、見積回答時間、旧版使用件数、流用率、手戻り件数を定期的に確認し、システムと業務ルールを一緒に改善することが定着への近道です。
