金属加工業向けの図面管理システムは、図面の登録・検索・版管理を土台に、PDM・PLM・生産管理との連携を整理して、見積から検査、不具合対応まで図面を使い回せるようにする仕組みです。
各テーマの詳細は、下に並べた関連記事でも確認できます。
▼関連記事一覧
・金属加工業向け図面管理システム開発の進め方/やり方/流れや方法/手法/工程/手順
・金属加工業向け図面管理システム開発でおすすめの開発会社/ベンダー6選と選び方
・金属加工業向け図面管理システム開発の見積相場や費用/コスト/値段について
・金属加工業向け図面管理システム開発の発注/外注/依頼/委託方法について
・業務システム開発を依頼する会社の選び方やRFPの作り方については、無料ホワイトペーパー「業務システム開発の完全ガイドブック」で詳しく解説しています。
・スクラッチシステム開発を依頼する会社の選び方やRFPの作り方については、無料ホワイトペーパー「スクラッチシステム開発の完全ガイドブック」で詳しく解説しています。
金属加工業向け図面管理システムの全体像
金属加工の図面には、製品の形状だけでなく、加工条件や検査基準も含まれます。材料証明、見積書、作業標準書、不具合写真などと関連付けておくと、現場で再利用できるデータになります。
システムの価値は、正しい情報を必要な人が、必要なタイミングで使える状態にすることです。ファイルを集めるだけでは、この状態は生まれません。
業務の基準点としての図面管理
図面管理システムには、PDF、スキャン画像、2D CAD、3D CAD、加工指示書、検査表などを、図番や案件番号とともに登録します。材質や板厚などの条件で検索でき、最新版、承認済み、廃図を区別して表示できます。
共有フォルダでは、ファイル名を覚えている人だけが図面を見つけられます。一方で、図面管理なら業務上の条件で、誰でも探せる状態に変えられます。
探す・見積る・加工する・検査するをつなぐ流れ
まず、図面を登録すると、見積担当者は類似案件、使用材料、加工時間、原価を確認できます。受注後は、承認済みの図面を生産部門へ配り、検査部門も同じ版の検査表や基準を参照します。
不具合が起きたときは、材質、形状、設備、工程が共通する図面から影響範囲を確認できます。その結果、属人的な問い合わせが減り、見積の再現性や変更管理の精度も高まります。
検索時間と手戻りを測るKPI
導入効果は、検索時間と見積回答時間で測ります。ほかにも、旧版図面の使用件数や設計流用率、紙の保管量、設計変更の手戻り件数を指標にします。
ただし、検索が速くなっても、見積原価が蓄積されていなければ利益改善にはつながりません。図面と見積・加工実績を結び付けておくことが、効果を利益として表すうえで欠かせません。

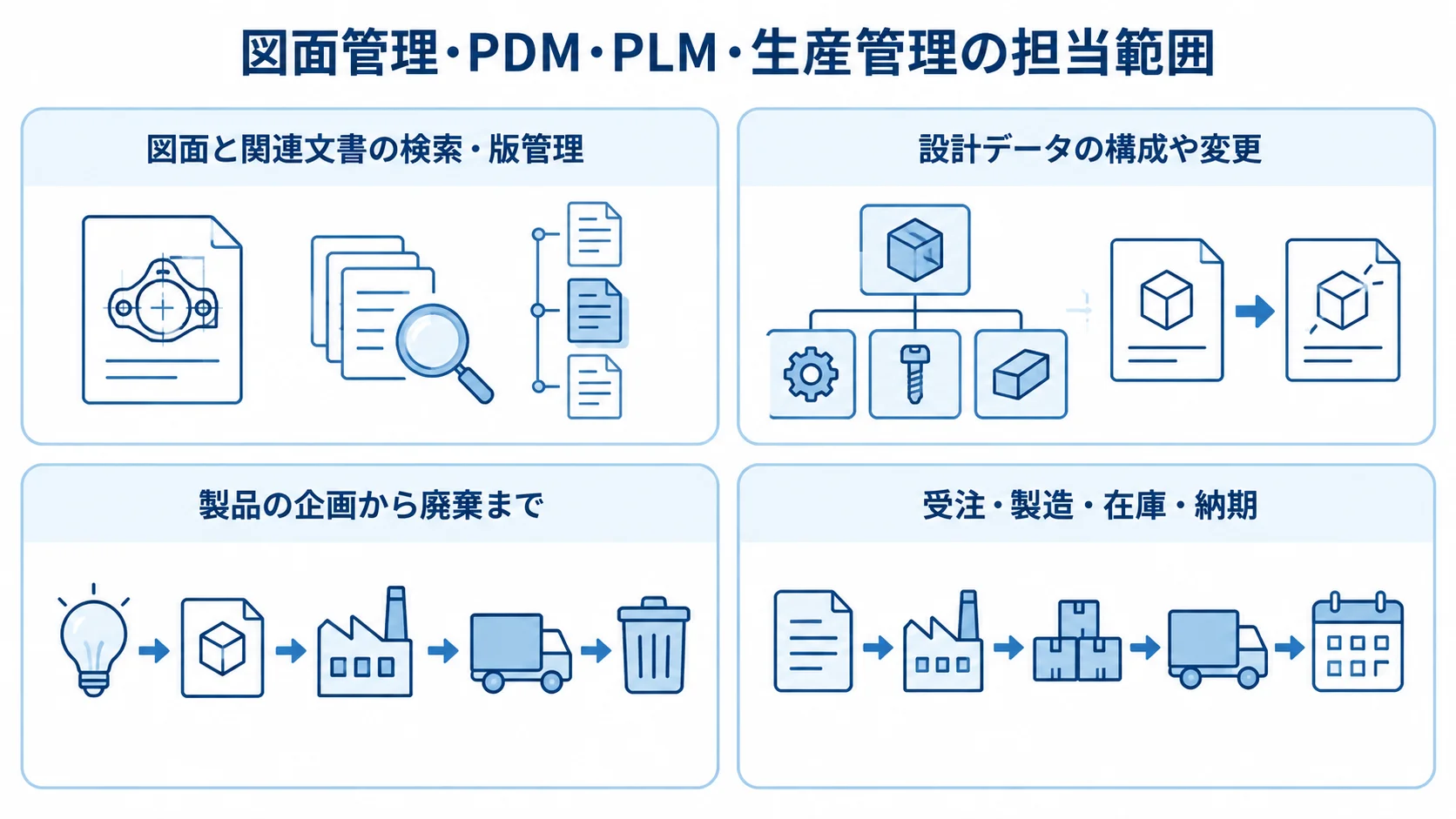

図面管理・PDM・PLM・生産管理の違い
図面管理は図面と関連文書の検索や版管理を、PDMは設計データの構成や変更を扱います。PLMは製品の企画から廃棄までを管理し、生産管理は受注・製造・在庫・納期を扱います。
システムの境界は、製品や構成によって変わります。そのため、名称だけで決めず、自社業務のどこまで情報をつなぐかを発注側で定めます。
図面管理システムが担う範囲
中心となるのは、図面の登録と検索、版の管理、照査・承認です。さらに、図番採番やプレビュー、旧版・廃図の管理に加え、配付記録や権限、操作ログも備えます。また、加工指示書や検査成績書などを紐付けておくと、図面から現場の情報を確認できます。
発注側は、DWG、DXF、3Dモデルを扱う場合、原本の保管とブラウザ上のプレビューを分けて要件に書きます。
PDM・PLMの役割と設計変更・部品構成への広がり
PDMは、図面に加えてBOMや部品の情報を管理します。設計担当や変更理由、承認状態なども含まれます。PLMは、さらに企画から廃棄までの製品情報を扱い、調達や製造、保守もその範囲に入ります。
設計変更の影響を部品や工程まで追う必要がある会社は、PDM・PLMとの連携を検討します。一方で、大規模な導入はデータ標準化と運用設計の負担が重くなります。そのため、図面と関連資料の版管理から始めて、あとから広げる方法も有効です。
生産管理と見積・受注・実績の連携
生産管理は、受注から納期、実績、原価までの業務を扱います。図面管理と分けて運用すると、過去の加工時間や材料費を見積に使えない場合があります。
案件番号、図番、顧客・材料・工程のコードをそろえ、CSV、API、Web連携などでデータを渡します。ただし、連携項目を後回しにすると、二重入力が残り、導入効果が小さくなります。

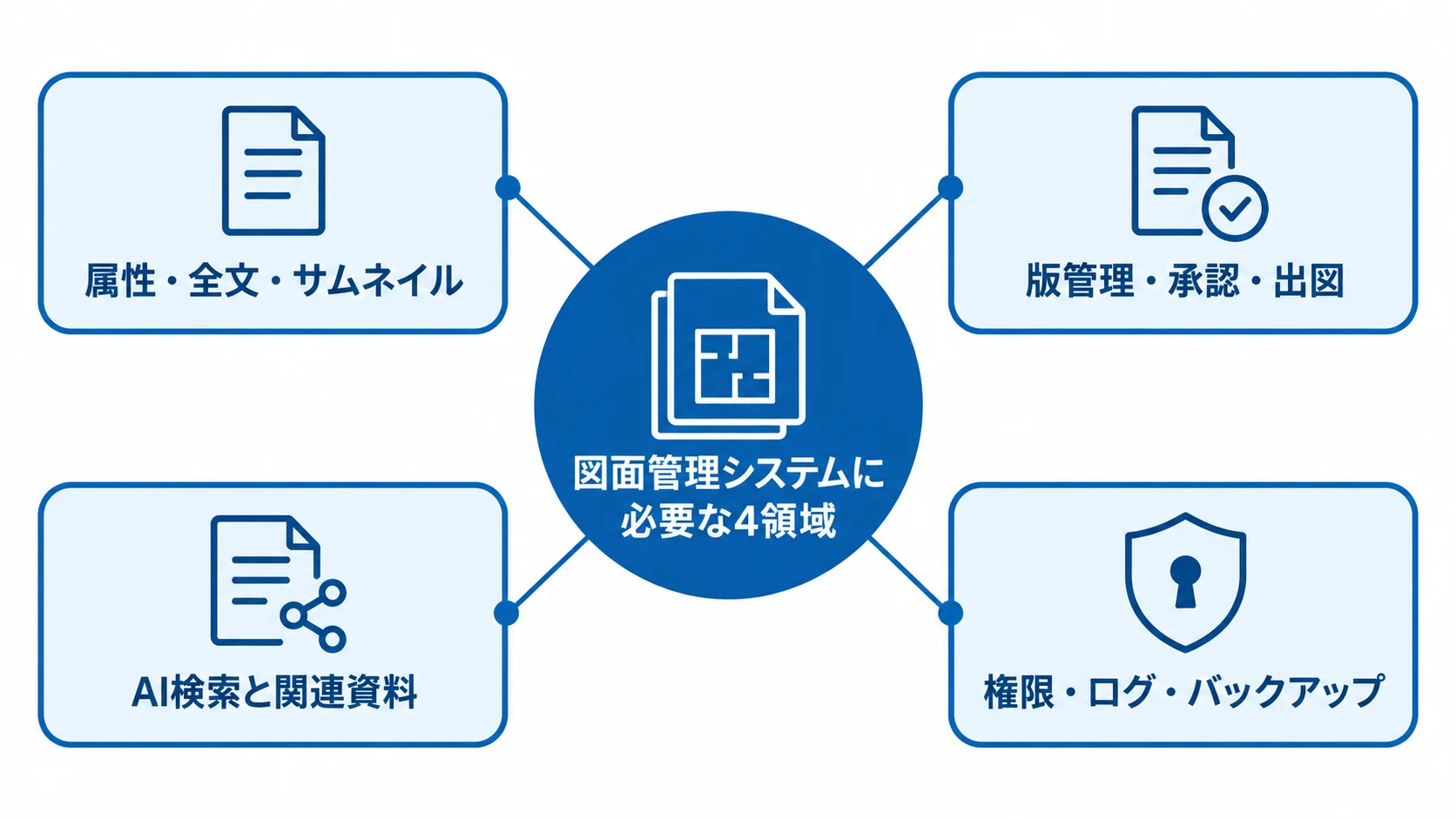

金属加工業向け図面管理システムに必要な機能
機能を選ぶときは、最新版の誤使用防止や、類似案件の見積・設計への流用、変更や不具合の影響追跡に直結するものを優先します。そのうえで、検索と版管理、AI活用、権限・バックアップの4領域を、実図面と業務フローで検証します。
属性・全文・サムネイルによる図面の検索
検索・表示機能は、次の条件や形式で確かめます。
- 属性検索：図番、顧客、材質、板厚などの属性で探せます。寸法、公差、加工方法、設備、担当者、承認状態でも条件を組めます。
- 文字・形状の確認：OCRや類似形状検索、サムネイルは、候補の絞り込みに使えます。
- 形式別の対応：PDF、TIFF、JPG、PNGはプレビューで見られます。DWG、DXF、3Dは、検索の可否を分けて見ます。
原本を保管できても、検索対象になるとは限りません。そのため、形式ごとの機能を確認します。
版管理・承認・出図による旧版使用の防止
最優先は、最新版を明確にし、旧版を現場へ出せない仕組みを作ることです。さらに、設計変更を追跡できるよう、改訂と承認の記録も残します。
- 改訂記録：改訂番号、理由、変更箇所、適用開始日を保存します。
- 承認記録：照査者、承認者、日時を記録し、作業中と承認済みを画面で分けます。
- 配付記録：廃図は削除せず状態で管理し、配付先と受領の記録を残します。
旧版を現場へ出せない状態を保てば、設計変更の伝達漏れを追跡しやすくなります。
AI検索と関連資料の紐付けによるノウハウの再利用
AIは、図面の読み取りから過去資料の探索、図面同士の変更箇所の比較までを担い、過去の図面や実績を再利用する流れをつくります。
- OCR：図番、品名、寸法、材質、手書き文字を読み取ります。
- 類似検索：形状の近い図面を探し、過去の見積、加工時間、材料費、検査結果と結び付けられます。
- 差分比較：図面同士の変更箇所を確認できます。
AIの候補は、原図の版や承認状態、適用範囲を人が確かめてから使います。そのために、確認用の画面とルールを設けます。
権限・ログ・バックアップによる機密情報の保護
顧客図面や加工ノウハウを守るため、アクセス管理と復旧の要件を、発注側と開発会社で定めます。
- アクセス制御：役割別の最小権限を決め、社外との共有には期限を設けます。
- 保護・記録：操作ログや通信・保存時の暗号化、多要素認証の備えを見ます。
- 復旧：バックアップの取得と、リストアテストを行います。
協力会社には、案件や図面の単位で閲覧やダウンロードを制御し、共有が終わったあとはアクセスを止めます。また、経済産業省は2025年に、中小規模の製造事業者向け工場セキュリティ解説書を公開しました。
図面管理も、工場とサプライチェーンのリスクとして検討します（出典: 経済産業省「工場セキュリティの重要性と始め方」、2025年）。
パッケージ・クラウド・スクラッチの選び方
基本は、標準機能で解決できる範囲を広げ、独自の要件だけを連携や追加開発で補うことです。短期の導入ならクラウドSaaS、製造業向けの版管理や承認ならパッケージ、独自設備や見積計算との連携なら専用開発が候補になります。
標準パッケージやSaaSを中心にしたハイブリッドは、費用と保守性のバランスを取りやすい選択です。
小さく始めて検索を定着させたい場合のクラウドSaaS
クラウドSaaSは自社サーバーが不要で、初期費用を抑えながら検索や共有から始められます。10〜100名規模で、見積時の過去図面検索や紙図面のデジタル化を先に進めたい場合に適しています。
月額は、ユーザー数や容量、AI機能、移行、API連携、バックアップの保持期間によって変わります。また、データの所在地やAI学習への利用、解約時の返却・消去、障害時の復旧目標も確かめます。
版管理・承認・製造業の運用を整えやすいパッケージ
パッケージでは、図番採番や版管理、承認、出図、廃図、関連資料など、共通性の高い機能を利用できます。
特に、標準機能に業務を合わせるFit to Standardは、導入期間と将来のアップデート負担を抑えやすくします。
また、オンプレミスや専用クラウドに対応する製品もあります。比べる際は、機密性や既存ネットワーク、ユーザー数、拠点数を基準にします。
独自業務を競争力として組み込むスクラッチ開発
スクラッチ開発では、独自の見積計算や設備能力、工程割付を、顧客ポータルや原価モデルと一体化できます。
ただし、検索や版管理まで一から作ると、開発費のほかに保守、脆弱性対応、OS・データベース更新の負担が増えます。そのため、独自部分だけをAPI、ローコード、小規模カスタムで補う案も含めて、3年総額で比べます。

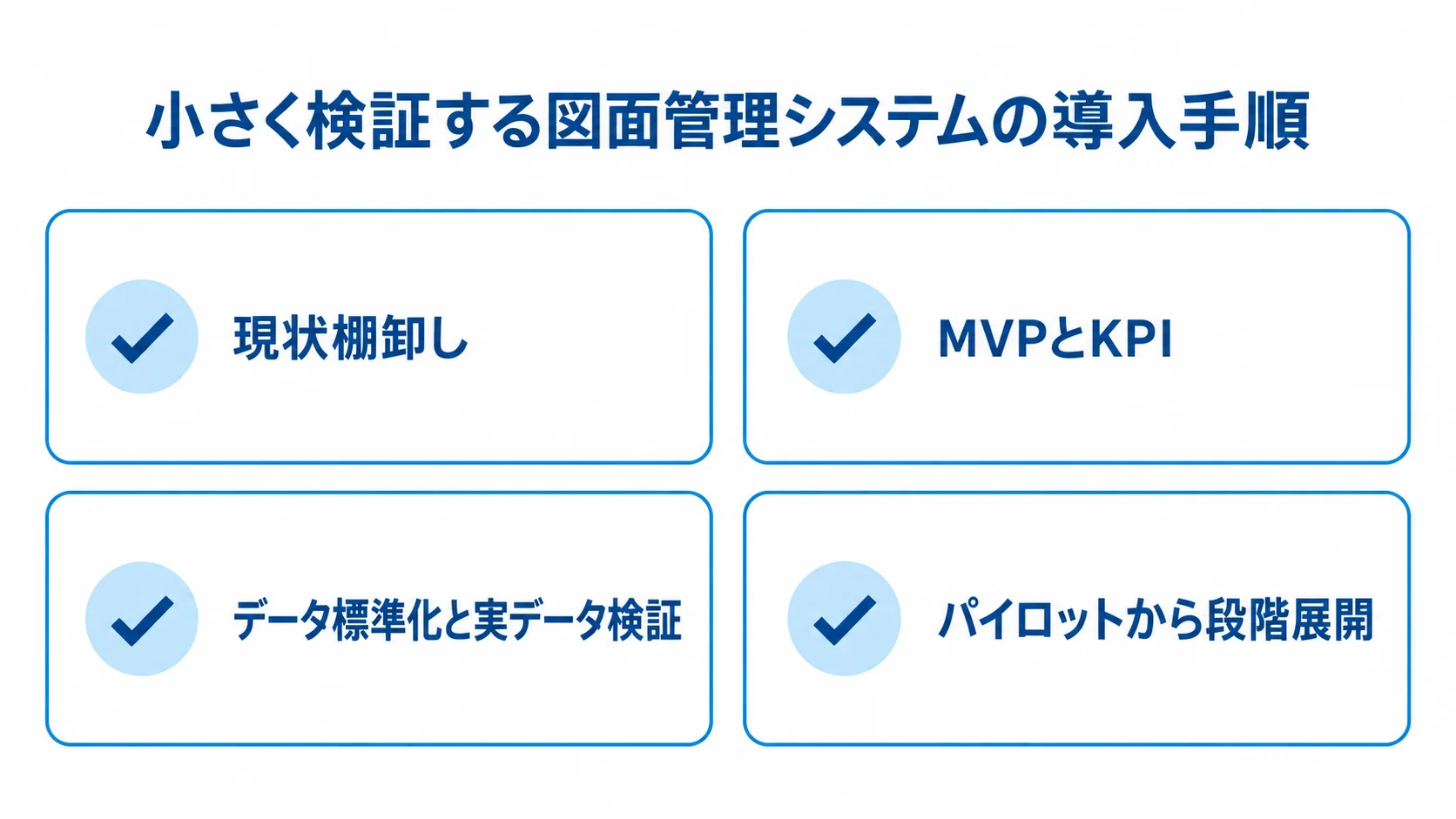

金属加工業向け図面管理システムの進め方
導入の成否は、機能数より、現行業務とデータを把握し、小さく検証できるかで決まります。
発注側は、全社移行の前に、見積検索や設計変更・旧版防止など、効果を測れるテーマをMVP（Minimum Viable Product）に設定します。
▶ 詳細はこちら：金属加工業向け図面管理システム開発の進め方/やり方/流れや方法/手法/工程/手順
現状棚卸しによる図面と業務の分散箇所の把握
まず、紙やスキャン画像、共有フォルダ、個人PCといった保管場所を一覧にします。CAD、見積、検査表、作業標準書、不具合写真などの関連資料も、一覧に加えます。
そのうえで、枚数や形式、図番の重複、版情報、保管期限を記録します。さらに、機密区分や利用部署、更新頻度も書き留めます。登録から照査、承認、出図、改訂、廃図、不具合横展開までを書き出し、担当者と確認内容をはっきりさせます。
MVPとKPIの設定と要件の絞り込み
対象は、一工場・一部門、または見積時の過去図面検索に絞ります。KPIは、検索時間や見積回答時間、旧版使用件数などから2〜3個を設定します。
要件には、ユーザー数、図面枚数、形式、検索条件、版管理、承認を記載します。加えて、連携先、権限、ログ、バックアップ、導入後の支援、3年総額も書き込みます。
要件は、「AIで便利にする」のような表現ではなく、操作と判定条件で表します。たとえば、材質や板厚で絞り込み、承認状態を確認する、といった書き方です。
データ標準化と実データ検証
まず、図番や顧客、材料、単位のコード体系を決めます。表面処理や工程、設備、案件番号についても、コードを決めます。表記が揺れると、検索結果が分かれ、連携先では別の製品として扱われてしまいます。
代表図面を10〜30枚用意し、最新版や旧版、手書き注記、低解像度、類似形状、複数形式で試します。さらに、材質・板厚での検索や差分、権限、通信断からの復旧も確かめます。
パイロットから段階展開による現場への定着
パイロットでは、検索ルールや登録担当、承認責任者、旧版を使わない運用を決めます。そのうえで、利用の前後でKPIを比べます。研修に加えて、図番や属性入力、紙原本、協力会社との共有範囲も標準手順にします。
効果を確認できたら、設計、営業、生産技術、品質、協力会社へと広げます。利用率が上がらない場合は、機能を追加する前に、登録手順と検索項目を見直します。
費用相場とコストの内訳
費用は、図面枚数やユーザー数、スキャン・属性入力で変わります。さらに、CAD対応や権限、承認、連携、オンプレミス環境の有無も関わります。
ここに示すのは、2026年時点の公開料金と製造業向け業務システムの一般相場を組み合わせた目安です。個別見積の確定額ではありません。
▶ 詳細はこちら：金属加工業向け図面管理システム開発の見積相場や費用/コスト/値段について
SaaSの費用目安は初期0〜数十万円、月額1万〜5万円程度
小規模SaaSの公開料金例は、初期費用や課金方式によって異なります。
- 初期費用・月額：初期は0〜数十万円、月額は1万〜5万円程度です。
- ユーザー課金：1人あたり月額500〜2,000円程度の比較情報があります。
- 容量課金：100GBあたり月額5,000円〜1万円程度の比較情報が見られます。
ほかにも、AI、OCR、サポート、保存期間で料金は変わります（出典: 製造業向け図面管理システムの公開料金・比較情報、2026年8月確認）。
紙のスキャンや属性入力を外注する費用が別にかかる場合もあります。そのため、月額だけで決めることはできません。
パッケージ195万〜650万円、カスタム800万円以上の公開例
製造業向けパッケージの公開価格例は、導入範囲によって異なります。
- セルフ導入：195万〜250万円です。
- 導入支援込み：350万〜650万円の幅で示されています。
- カスタマイズ・連携込み：800万円以上の例があります。
これらの価格は、製造業向け図面管理システム公式価格ページの公開例です（出典: 製造業向け図面管理システム公式価格ページ、2026年8月確認）。紙データのスキャン・登録費が含まれない場合もあります。
図面管理に限る小規模MVPは300万〜1,000万円程度、本格連携や工程・顧客機能を含むと1,000万〜5,000万円以上という推定もあります。ただし、これは専用統計ではなく、製造業向け業務システムの一般相場を当てはめた値です。
3年総額に含める移行・連携・保守・教育
初期費用以外に、要件定義や環境設定、権限設計がかかります。さらに、スキャンやOCR確認、属性入力、重複整理といった作業も発生します。また、CSV/API連携や研修、マニュアル、問い合わせ対応もかかります。
保守運用費は、初期開発費の年15〜25％程度を目安にします。脆弱性対応やOS・データベース更新、バックアップ、障害対応も含めて計算します。
投資の判断は、1年目の安さではなく、3年間で何人分の検索・登録・二重入力の工数を削減できるかで行います。
金属加工業向け図面管理システムの開発会社/ベンダーの選び方
開発会社は、機能一覧よりも、金属加工の業務やデータを理解しているか、導入後も支援できるかで選びます。製品の提供と既存システムとの連携、受託開発では得意な領域が異なります。そのため、必要な役割を分けて比べます。
金属加工の業務理解と導入実績の確認
見積から設計変更まで、少量多品種や材料・板厚・表面処理、CAD、検査を扱った経験を確認します。また、紙図面やFAXからの移行、図面と原価・加工実績の連携、旧版出図防止の事例も参考になります。
公開されている検索時間や見積時間の短縮は、あくまで参考値です。効果を保証するものではないため、自社の図面で再現性を検証します。
実データのデモによる検索・差分・権限の確認
代表図面を10〜30枚用意し、材質・板厚検索や類似形状、OCR、旧版との差分を試します。さらに、承認前データの表示制御や期限付き共有も確かめます。
PDFに加えて、低解像度スキャンや手書き注記、DWG・DXF、3Dデータも確認します。デモは説明資料ではなく自社データで行い、検索精度と現場の操作負担を見ます。
RFPに盛り込む機能・連携・非機能・運用支援
RFPには、導入条件から運用支援まで、次の要件を記載します。
- 導入条件：対象拠点、ユーザー数、図面枚数、紙の割合、ファイル形式を書きます。
- 機能・連携：属性、検索、版管理、承認の要件を書きます。配付、廃図、AI、連携先も含めます。
- 非機能・運用：権限、ログ、バックアップ、復旧を条件にします。データ所在地や解約時の返却、教育も盛り込みます。
見積では、初期設定や移行、連携、追加開発、保守、教育を分けて、3年総額と前提条件を示してもらいます。また、要件定義を開発会社に丸投げせず、自社の責任者と現場代表を決めます。
▶ 詳細はこちら：金属加工業向け図面管理システム開発でおすすめの開発会社/ベンダー6選と選び方
▶ 詳細はこちら：金属加工業向け図面管理システム開発の発注/外注/依頼/委託方法について
導入で起きやすい失敗とセキュリティ対策
導入しただけで、検索性や品質が上がるとは限りません。業務を把握しないまま進める要件定義や、旧版を整理しない移行、連携テストの不足、AI誤認識の未確認は、現場の不信感につながります。
移行・連携・AIの確認不足による代表的な失敗
導入前に確かめておきたい運用上の落とし穴は、移行、連携、AIの各場面にあります。
- 紙データ：スキャン後に図番や材質が入っていないと、検索できない画像が増えます。
- 旧版・重複：共有フォルダをそのまま移すと、重複や廃図が入り混じります。
- システム連携：本稼働直前の確認では、二重入力やコードの不一致が残ります。
- AIの誤認識：OCRや類似検索の結果は承認者が確かめ、修正の手順を先に決めておきます。
クラウド・オンプレミスの最小権限と復旧の確認
クラウドでは、通信・保存の暗号化や多要素認証、管理者権限、監査ログを確認します。加えて、バックアップや脆弱性対応、データ所在地、委託先管理、障害時の連絡体制も確かめます。
オンプレミスでも、サーバー更新、端末のマルウェア対策、バックアップ媒体の分離、復旧訓練が必要です。そのうえで、設備や生産ネットワークも含め、工場全体のサイバー・フィジカル・セキュリティとして評価します。
運用ルールと責任者の設定
採番、照査・承認、旧版の参照期間、協力会社への共有範囲を、ルールとして定めます。あわせて、新規登録や検索項目、権限の見直しを担当する人も置きます。
利用状況と不備は、月次または四半期ごとに確認します。営業、設計、生産、品質から現場代表を選ぶと、使われるルールを作りやすくなります。
よくある質問
導入検討時によくある質問をまとめています。回答は図面枚数や業務フローによって変わるため、実データの検証と見積条件の確認につなげてください。
金属加工業の図面をクラウドで管理しても安全ですか？
安全性は、クラウドかオンプレミスかだけでは決まりません。
多要素認証や最小権限、暗号化、ログ、バックアップ、復旧訓練を確認します。加えて、データ所在地や委託先管理、解約時の返却・消去も見ます。そのうえで、顧客契約や機密区分に合う方式を選びます。
協力会社との共有は、期限と範囲を制限し、共有後のダウンロード記録も確認できる状態が望ましいです。
AI類似図面検索やOCRは本当に使えますか？
AIは、図面内の文字や記号、形状を検索し、過去の類似図面を探す補助になります。
公開事例では、検索が平均30分程度から5分へ、見積時の検索が従来の約5分の1になった例があります（出典: ベンダー公開導入事例、2026年8月確認）。
ただし、結果は図面品質や学習対象、属性整備、確認者の運用によって変わります。代表データを使って、精度と誤認識時の修正手順を確かめます。
紙図面が多くても短期間で導入できますか？
検索や共有だけなら、数時間から数週間で使い始められるクラウドサービスもあります。一方で、紙のスキャンや図番・材質の入力、重複整理まで含めると、1〜3か月以上かかることがあります。さらに、旧版判定、承認、他システム連携も必要になる場合があります。
全件の移行を待たず、現行案件と再利用頻度の高い過去図面を優先して登録します。パイロットで効果を測り、そのうえで移行対象の基準を決めると、期間と費用を抑えられます。
小規模な金属加工会社でも導入できますか？
小規模な金属加工会社でも導入できます。最初から全社の図面やPDM、生産管理、原価管理を統合するのではなく、過去図面の見積検索や旧版防止など、効果が見えやすいテーマに絞ります。
ユーザー数、図面枚数、紙の割合、連携、サポート範囲を、先に明確にします。そのうえで、初期費用だけでなく移行・教育・保守を含む3年総額で判断すると、予算と運用のギャップを抑えられます。
まとめ
図面管理システムは、図面を保管するだけでなく、探す、見積る、加工する、検査する、不具合を横展開する業務をつなぎます。そのための基盤は、図番や材質、板厚、表面処理、工程、承認状態をそろえることです。
検索、版管理、承認、関連資料を基本に据えます。さらに、権限やログ、バックアップも備えます。AIや生産管理との連携は、自社の課題に合わせて追加します。
最初の一歩は見積検索か旧版防止のMVP
紙や共有フォルダ、個人PC、CAD、見積、検査表を一覧にし、図面の枚数と業務のつまずきどころを洗い出します。代表図面を使って、デモと小規模な検証を行います。
検索時間、見積回答時間、旧版使用件数などのKPIで効果を測ります。なお、月額だけでなく、移行、連携、教育、保守を含む3年総額と、セキュリティ・復旧の条件も比べます。
効果の確認後に設計・生産・品質へ広げること
図番や属性、承認、廃図、共有権限の運用ルールを続けます。パイロットで使いやすさと効果を確かめてから、設計変更、原価、生産実績、検査、不具合情報へ広げます。
段階展開は、過剰投資と現場の混乱を抑え、金属加工のノウハウを再利用できる業務基盤につながります。
