金型製造業向け設計変更管理システム開発の完全ガイド

金型製造業向け設計変更管理システムとは、顧客仕様、3D CAD・2D図面、部品表、加工データ、検査記録、承認履歴を変更単位で結び付け、最新版の設計情報を確実に製造へ渡すための業務基盤です。

金型の設計変更は図面だけを書き換えて終わるとは限りません。BOM、加工方法、NC・CAMデータ、検査基準、外注先への出図、見積や納期まで連鎖するため、Excelや共有フォルダだけでは変更漏れや旧版使用を防ぎにくいです。本記事では、システムの全体像、種類、機能、開発・導入の進め方、2026年時点の費用相場、選定ポイント、運用とFAQまで、導入前に確認すべき事項を体系的に解説します。

▼関連記事一覧
・金型製造業向け設計変更管理システム開発の進め方/やり方/流れや方法/手法/工程/手順
・金型製造業向け設計変更管理システム開発でおすすめの開発会社/ベンダー6選と選び方
・金型製造業向け設計変更管理システム開発の見積相場や費用/コスト/値段について
・金型製造業向け設計変更管理システム開発の発注/外注/依頼/委託方法について

金型製造業向け設計変更管理システムとは何ですか？

結論として、このシステムは設計データの保管庫ではなく、変更の要求から承認、改版、出図、製造反映までを追跡する仕組みです。一般にはPDMやPLMを基盤にしながら、金型番号、製番、顧客、部品、工程、外注先などの業務情報を追加して構築します。

設計変更管理では、誰が、いつ、どの金型のどの部品を、なぜ変更したのかを記録します。変更前の版、変更後の版、変更理由、承認者、適用日、関連する顧客仕様や不具合、影響を受ける工程まで紐付けることで、後から判断の経緯をたどれます。単にファイル名へ「最新版」と書く方法では、同じ名前のファイルが複数の場所に残り、どれを製造へ渡したか分からなくなります。

たとえば成形品の肉厚変更を受けた場合、金型の加工部品、電極、加工プログラム、測定箇所、検査成績書、外注先への出図が影響を受ける可能性があります。システムは変更要求を起点に、関連する情報と担当者を一覧化し、未確認の工程や承認待ちを残さない状態を作ります。

金型は受注ごとの個別設計が多く、同じ製品群でも顧客仕様や成形条件に合わせて部品や加工方法が変わります。設計、製造、品質、購買、営業、協力会社が同じ案件に関わる一方、部門ごとに図面、表計算、メール、紙の指示書を管理しているケースもあります。

さらに、試作後の修正や成形不良対策は短納期で発生しやすく、正式な変更申請を待たずに現場へ口頭連絡されることがあります。この例外運用を無視するとシステムが使われません。緊急変更を仮版で登録し、後から正式承認へ戻せるような設計が重要です。

PDMは図面やCADなどの製品設計データ、版数、構成を管理する考え方です。PLMは設計だけでなく、企画、調達、製造、品質、保守まで製品ライフサイクル全体をつなぐ考え方です。変更管理ワークフローは、その中で変更要求、影響分析、承認、リリースを一定の手順で進める機能です。

金型メーカーが最初から大規模なPLM全体を導入する必要はありません。旧版出図を減らしたいなら文書・版管理と承認から始め、BOMや工程連携が課題なら構成管理を加えます。解決したい業務上の損失を起点に、必要な範囲を段階的に選ぶことが費用と定着率の両面で合理的です。

公開されている金型関連の導入事例では、客先仕様、各種文書、部品情報、金型設計情報を統合し、設計変更や流用設計、コスト管理を効率化した例があります。別の事例でも、E-BOMとM-BOM、加工・組立手順、手配や出図の情報をつなぐことで、設計から製造への転記を減らしています。自社で事例を評価するときは、機能名ではなく、変更前後の情報がどこまで一つの案件として追跡できるかを確認します（出典: 金型設計情報を扱うPDM導入事例、2026年確認）。

必要な機能と金型1案件の変更シナリオ

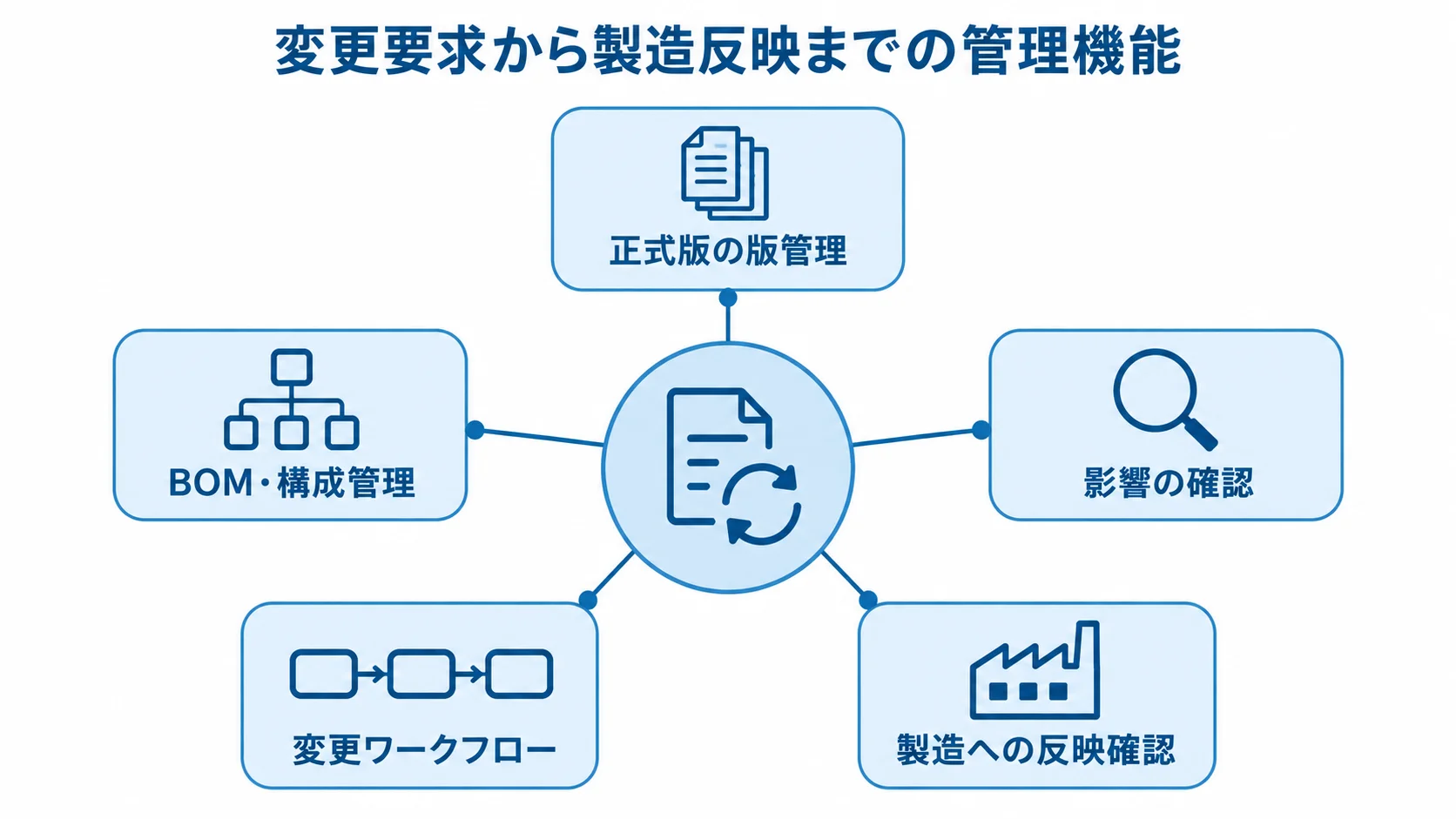

必要な機能は、図面を保存できるかだけでなく、変更がどの情報へ波及するかを確認できるかで判断します。優先順位を付けると、最初に必須となる機能、導入効果を高める機能、データが整ってから追加する機能に分けられます。

図面、3D CAD、仕様書、解析結果、写真、検査成績書、加工条件を金型番号や部品番号に関連付けます。作業中のデータと正式版を分け、正式版にはリリース状態、承認者、適用日を付与します。ファイルのアップロードだけでなく、改版理由や変更箇所の説明を必須にすると、後からの調査が容易です。

CADファイルを直接編集できるか、参照専用のプレビューを生成できるか、同じ部品の過去版を検索できるかも確認します。現場が専用画面を開くのを嫌がる場合は、製造指示や検査画面から正式版へ遷移できる導線を用意すると、確認行為を工程の一部に組み込みやすいです。

金型の構成を親子関係で管理し、金型、ユニット、部品、購入品、加工対象をたどれるようにします。設計部門が使うE-BOMと、製造・加工部門が使うM-BOMを分ける場合でも、どの部品が同じ変更要求に属するかを連携させることが重要です。

影響分析では、変更対象の部品から、関連する加工プログラム、電極、測定項目、在庫、発注、外注先、納期を確認します。すべてを自動判定できなくても、関連情報を候補一覧に出し、担当者が確認した結果を記録できれば効果があります。自動化の精度を過大評価せず、最終判断者を明確にすることが大切です。

変更要求をECR、変更内容と実施方法の承認をECO、関係者への変更通知をECNとして整理すると、相談・判断・実行を分けて管理できます。名称にこだわる必要はありませんが、起案、影響確認、設計レビュー、原価・納期確認、品質確認、承認、改版、出図、反映確認という状態を持たせます。

たとえば顧客から寸法変更を受けた場合、営業が顧客仕様を登録し、設計が図面とBOMの差分を作成します。生産技術が加工方法、品質が測定項目、購買が外注と在庫、管理者が納期と費用を確認し、承認後に正式版をリリースします。配布先と配布版を記録すれば、旧版のまま加工を始めるリスクを下げられます。

金型製造業向け設計変更管理システムの種類

選択肢には、PDM・PLMパッケージ、クラウドサービス、ローコードを用いた変更台帳、既存システムへの追加開発、フルスクラッチがあります。初期費用だけでなく、CAD連携、データ移行、権限、保守、アップデート、社外共有の要件を同じ条件で比較します。

図面やBOMの版管理を中心に、設計変更、承認、構成比較を早く整えたい企業にはパッケージが向いています。標準機能が多いため、ゼロから業務を設計するより導入期間を読みやすく、将来の拡張で品質管理や製造連携を加えやすいです。

一方で、金型番号、顧客ごとの承認、特殊な製番、独自の原価計算などをすべて標準に合わせるのは難しい場合があります。標準で変更しない業務と、競争力や品質に直結するため追加する業務を切り分け、過剰なカスタマイズを避けます。

複数拠点や協力会社と同じ変更情報を共有したい、サーバーの運用負担を抑えたい、短期間で承認を電子化したい企業にはクラウドが適しています。ブラウザやタブレットで確認しやすく、拠点追加やユーザー追加をしやすい点もメリットです。

ただし、顧客図面や金型データを外部環境へ置くため、認証、多要素認証、権限、暗号化、バックアップ、復旧目標、データ所在地、再委託、データ返却を確認します。協力会社には案件単位で閲覧範囲を制限し、ダウンロードや再配布のログを残せる設計が必要です。

まず変更要求、承認、対応状況、関連ファイル、期限を電子化したい場合は、ローコードでMVPを作る方法があります。現行のExcel台帳を整理しやすく、2週間から3か月程度で小さく始められる可能性があります。専任のIT担当者が少ない企業でも、現場と管理者が画面を見ながら改善しやすい方式です。

一方、CADの属性連携、BOMの複雑な構成比較、容量の大きいデータ、厳密なリリース制御まで必要になると、追加開発が増えます。変更台帳だけで設計情報を管理しようとせず、PDM・PLMやファイル管理基盤との役割分担を先に定めます。

既存の生産管理、原価管理、購買、CAM、検査システムと深く連携し、独自の金型工程を一貫して管理する場合は、追加開発やスクラッチが候補になります。既存システムのデータ構造が特殊な場合や、複数拠点・複数顧客の承認ルールが大きく異なる場合にも適しています。

自由度が高い反面、要件変更がそのまま費用と期間へ跳ね返ります。開発会社に任せきりにせず、業務責任者が受入基準、データ定義、例外処理、保守範囲を決めます。コアとなる標準機能を残し、独自部分だけをAPIや追加画面で実装するハイブリッド構成が現実的です。

金型製造業向け設計変更管理システム開発の進め方

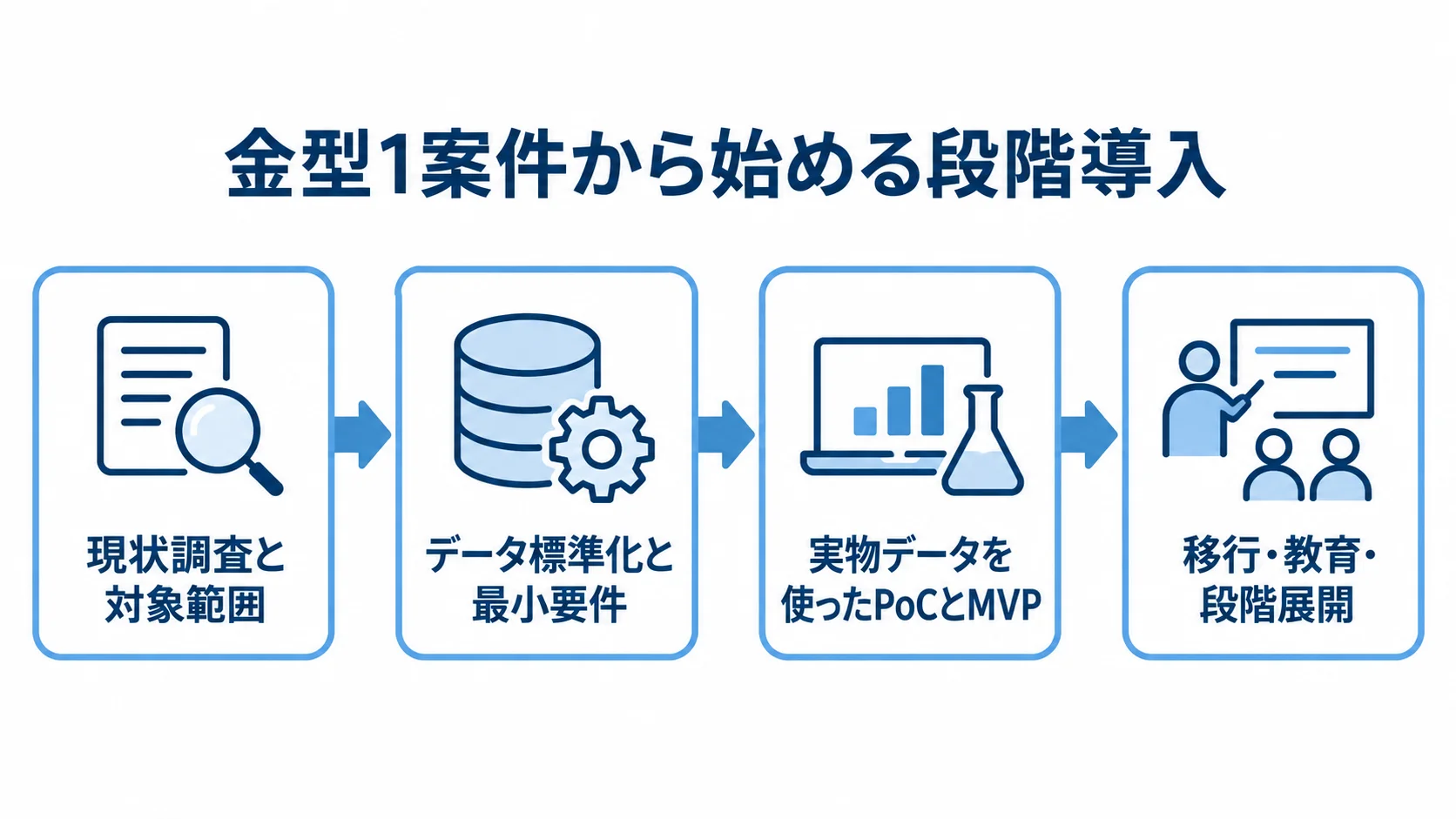

開発は、機能一覧を先に作るのではなく、実際の金型1案件を追いながら業務とデータを整理します。現状調査、要件定義、PoC、MVP、移行、教育、段階展開の順に進め、各段階で判断基準を置くと、導入後に使われないシステムになりにくいです。

最初に、代表的な金型を1つ選び、顧客仕様の受領から設計、試作、加工、検査、出図、修正までを追跡します。図面の保存場所、ファイル名、BOM、NC・CAMデータ、検査記録、発注、外注先との連絡、承認者を棚卸しし、部門ごとの重複入力と紙の判断を見える化します。

対象範囲は、最初から全拠点・全顧客に広げません。変更要求と承認だけを先行するのか、図面・BOMまで含めるのか、加工・検査・原価まで連携するのかを段階に分けます。旧版使用、変更承認の滞留、最新版検索にかかる時間など、現在の数値を測っておくと導入効果を説明しやすいです。

金型番号、部品番号、改版、ステータス、顧客、製番、材質、工程、担当部門、外注先の表記を統一します。既存ファイルをそのまま移行すると、同じ部品の重複や欠損が持ち込まれます。全件移行が必要か、現行案件だけ移行し過去分は参照保管するかを決めます。

最小要件には、金型・部品マスタ、文書と版管理、変更理由、承認経路、正式版リリース、配布履歴、権限、検索、操作ログを含めます。AIによる類似部品検索や自動影響分析は、正しい履歴とマスタが蓄積してから追加するほうが、誤判定による混乱を抑えられます。

1工場、1製品群、数件から数十件の金型を対象に、変更要求の登録、図面改版、承認、正式版の閲覧、出図、反映確認を試します。PoCは3〜8週間程度を目安にし、画面の見た目ではなく、最新版の検索時間、承認リードタイム、BOM転記時間、旧版出図件数、差戻し回数を測ります。

現場テストでは、正常な変更だけでなく、緊急変更、差戻し、同時編集、承認者不在、通信断、誤った顧客への共有、旧版ファイルの持込みも確認します。失敗時に紙やメールへ戻るのではなく、例外を仮登録して後から正規化する手順を準備しておくことが定着の条件です。

本番移行前に、重複データ、欠損、版数の不整合、関連ファイルの欠落を確認します。移行後に旧ファイルを自由に参照できる状態を残すと、現場が新システムを使わず古い共有フォルダへ戻るため、参照専用化、廃止日、保管責任者を決めます。

教育は一度の説明会で終わらせず、設計者、製造担当、品質担当、承認者、管理者それぞれの操作手順を用意します。初月は未完了の変更、差戻し、旧版参照、権限エラーを週次で確認し、運用ルールと画面を小さく改善します。

金型製造業向け設計変更管理システムの費用相場

金型向け設計変更管理の一律価格は公開されていないため、以下は業務システム開発の相場、公開された製品価格、CAD・BOM・ERP連携の工数から整理した2026年時点の推定目安です。ユーザー数、図面・BOM件数、既存データ移行、拠点数、クラウドかオンプレミスかで金額は大きく変わります。

変更台帳、承認、検索をローコードや既存クラウドで先行する場合は、初期費用20万〜100万円程度、月額数千円〜数万円程度、期間2週間〜3か月程度が目安です。図面管理、版数、BOM、ワークフローを標準中心で導入するPDM・PLMパッケージは、初期費用300万〜1,500万円程度、期間3〜9か月程度を見込みます。

CAD・BOM・生産管理・原価・外注出図を連携する中小金型メーカー向けの構成では、初期費用800万〜2,500万円程度、年間の保守・利用費120万〜600万円程度、期間6〜12か月程度が一つの推定レンジです。複数拠点や独自工程を含む大規模PLM・スクラッチ開発では、2,000万〜5,000万円超、期間9〜18か月以上になる可能性があります。

公開価格の一例として、2026年4月改定の製品公式価格表には、設計開発向けPDMの導入型120万円、年間のライセンス・サポート費24万円が掲載されています（出典: 製品公式価格表、2026年4月改定）。これはライセンスの一例であり、設定、移行、連携、教育、運用設計は別費用です。公開価格と開発費を混同しないことが重要です。

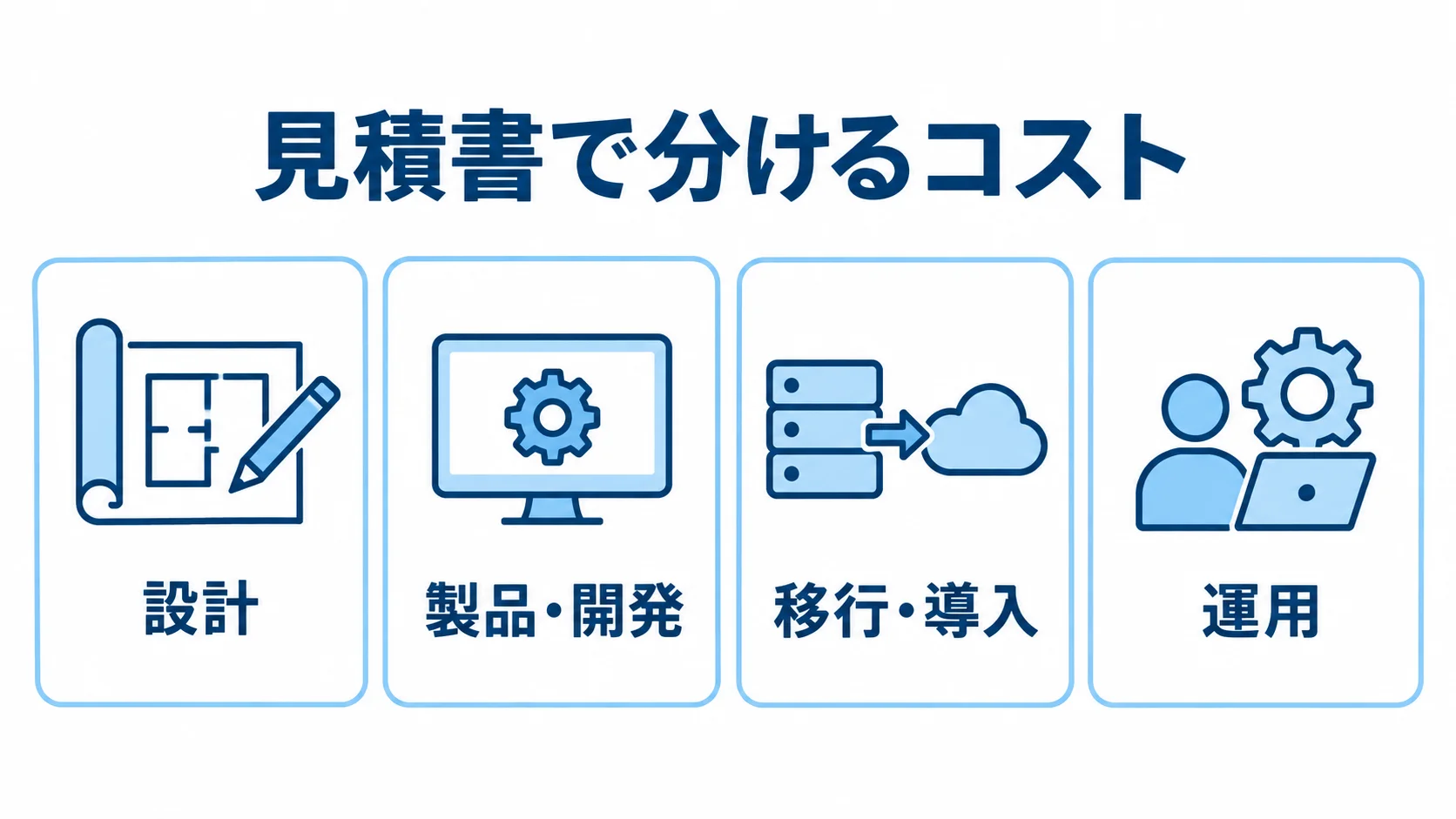

見積書では、要件定義、業務設計、画面・データベース設計、ライセンス、開発、API連携、CAD連携、データ移行、テスト、教育、保守を分けて記載してもらいます。金型番号やBOMの整理を自社で行うのか、開発会社へ依頼するのかでも工数は変わります。

特に見落とされやすいのは、既存ファイルの棚卸し、重複データの整理、外注先向けの配布ルール、権限設計、障害時の復旧テストです。初期費用を抑えるためにこれらを除外すると、稼働後に追加費用が発生します。保守費は初期開発費の15〜25％程度を置くことがありますが、対応時間、アップデート、脆弱性対応、データ復旧の範囲を確認します。

総保有コストには、初期開発費、ライセンスや月額料金、クラウド容量、バックアップ、端末、ネットワーク、保守、教育、マスタ整備、社内運用担当者の工数が含まれます。10人で使う小規模導入と、設計・製造・品質・購買・外注先が使う導入では、ユーザー課金だけでなく権限とサポートの設計も変わります。

費用対効果は、システム利用料だけでなく、旧版加工、手戻り、二重入力、変更確認の会議、納期遅延、監査資料作成にかかる時間と比較します。導入前に「最新版を探す時間」「変更承認にかかる日数」「変更後の転記時間」を測定し、半年後や1年後の目標値を決めておくと、継続判断がしやすくなります。

見積もりを取る際のポイント

同じ要件書を渡しても、標準機能の範囲、移行方法、連携の深さ、保守条件が異なるため、見積金額だけでは比較できません。金型の実データを使ったデモと、例外を含む業務シナリオをもとに、提案内容を確認します。

RFPには、金型数、年間の新規・修正案件数、ユーザー数、拠点数、顧客や協力会社の利用有無、CADの種類、図面・BOM件数、既存ファイルの形式、ERP・生産管理・CAM・検査との連携、保存期間、希望導入時期を記載します。

さらに、変更要求の起案者、承認者、差戻し条件、緊急変更の扱い、出図先、正式版の定義、旧版の参照可否を明文化します。「図面を管理する」とだけ書くと、図面ファイルの保管で終わる提案が出る可能性があります。1案件の流れを文章とサンプルデータで示すと、提案の差が明確になります。

デモでは、新規図面の登録だけでなく、顧客仕様の変更、BOM差分、承認の差戻し、承認者不在、同じ部品の同時改版、旧版の出図、外注先ごとの配布、変更の取り消しを再現します。候補システムが変更前後の関係と影響範囲を表示できるかを確かめます。

担当者には、実際の現場用語で質問します。たとえば「試作で一部だけ先行変更した場合にどう登録するか」「部品を流用した場合に元の設計へ影響するか」「正式版を外注先へ配布したあと差し替えるにはどうするか」と聞きます。機能表に書かれた対応可否ではなく、操作手順とログの残り方まで確認します。

クラウドの場合は、データの保存場所、暗号化、MFA、IP制限、操作ログ、バックアップ、復旧目標、障害連絡、脆弱性対応、再委託、解約時のデータ返却を確認します。工場のOTや生産設備と接続する場合は、IT側だけでなく工場のネットワーク分離、端末管理、更新手順も設計します。

経済産業省は2025年に中小規模の製造事業者向けに、工場セキュリティの重要性と始め方を解説する資料を公表しています。設計データと現場システムをつなぐ際は、アクセス制御やバックアップを後付けにせず、導入初期からリスク分析へ含めます（出典: 経済産業省「工場システムにおけるサイバー・フィジカル・セキュリティ対策ガイドライン Appendix」、2025年）。

開発会社・ベンダーの選び方

開発会社・ベンダーは、製品の機能だけでなく、金型の業務理解、データ移行、現場定着、保守の体制で選びます。製品を提供する会社と、要件定義や連携開発を担う会社は役割が異なるため、契約範囲と責任分界を明確にします。

確認したいのは、製造業の導入実績の数だけではありません。顧客仕様変更、試作後の修正、流用設計、部品表の差分、加工・検査への引継ぎ、外注先への出図を具体的に説明できるかを見ます。公開事例がある場合も、金型そのものの実績なのか、一般的な文書管理の実績なのかを分けて確認します。

候補先には、金型番号や部品構成のサンプルを渡し、変更前後の関係をどのように表現するかを質問します。現場担当者が理解できる用語で説明し、設計・製造・品質・購買の利害を調整できる担当者が参加するかも重要です。

設計変更管理は単独で完結しないため、CAD、BOM、工程、原価、購買、在庫、検査、生産管理との連携方法を確認します。API、CSV、ファイル連携のどれを採用するか、連携失敗時に再送できるか、二重登録を防げるか、データの正をどこに置くかを決めます。

外部共有では、案件、顧客、部品、版、役割の単位で最小権限を設定します。2025年版の工場向けセキュリティ指針でも、OTと外部ネットワークの接続を前提に、専門人材が少ない中小製造業が取り組める対策が示されています。候補先へは、認証、ログ、バックアップ、脆弱性対応を質問し、回答を契約書やSLAへ反映します（出典: JEITA「工場のためのセキュリティ対策策定ガイドライン」、2025年）。

導入後に誰がマスタを登録し、権限を更新し、未完了の変更を監査し、問い合わせへ回答するのかを決めます。問い合わせ窓口の時間、障害の優先度、復旧目標、バージョンアップ時のテスト、追加開発の単価、担当者交代時の引継ぎも確認します。

カスタマイズの多さだけを強みにする提案には注意が必要です。標準機能と個別機能の境界、アップデートで影響を受ける範囲、将来のデータ移行方法を説明できる候補先を選びます。選定時点で運用設計まで一緒に作り、現場が毎日使う操作を減らせるかを評価します。

▶ 詳細はこちら：金型製造業向け設計変更管理システム開発でおすすめの開発会社/ベンダー6選と選び方

▶ 詳細はこちら：金型製造業向け設計変更管理システム開発の発注/外注/依頼/委託方法について

導入後の運用・法務・最新動向

設計変更管理システムは、導入して終わりではありません。データの正しさ、変更の完了、顧客・協力会社への共有範囲を定期的に点検し、システムのログと現場の実態を合わせていく必要があります。2026年は、取引記録や図面の扱いを含むガバナンスも、システム要件の一部として考える時期です。

2026年1月に取適法が施行され、製造委託などの取引で、発注内容の明示や取引記録の保存がより重要になっています。公正取引委員会のFAQでは、金型の納入に図面を含める場合、発注内容と対価を明らかにし、十分に協議して設定する必要がある旨が示されています（出典: 公正取引委員会「取適法FAQ」、2026年）。

システムでは、図面を誰へ、どの目的で、どの版まで、どの対価や契約条件で提供したかを記録できるようにします。図面の所有権、利用範囲、保管期間、返却・削除、再委託先への共有可否は法務や購買と確認し、システムの権限と発注記録に反映します。これは法的判断をシステムだけで行うという意味ではなく、判断に必要な事実を残すための設計です。

運用KPIには、最新版を探す平均時間、変更承認のリードタイム、旧版出図件数、BOMの転記時間、設計変更による手戻り、変更による納期遅延、監査資料の作成時間を設定します。件数だけでなく、変更1件が完了するまでの時間と、未完了のまま製造へ進んだ件数を見ることがポイントです。

月次レビューでは、承認待ち、差戻し、権限エラー、連携失敗、旧版参照を確認し、原因がルールなのか画面なのか教育なのかを分けます。現場のショートカットや紙の補助票を一律に禁止するのではなく、システムへ戻す期限と責任者を決め、実態に合わせて運用を更新します。

設計変更の履歴が整えば、類似部品の検索、過去の不具合と変更理由の参照、影響を受ける情報の候補提示などへAIを活用できます。ただし、AIの候補を承認済みの事実として扱うと、誤った図面や不適切な変更が混入するおそれがあります。AIは検索・候補提示にとどめ、正式版のリリースと最終承認は人が行います。

図面、BOM、加工、検査、購買、顧客仕様を変更単位でつなぐデジタルスレッドは、最初から一気に完成させるものではありません。まず金型番号、部品番号、版、変更要求、承認、配布を正しく運用し、その後に原価、品質、納期、設備データへ広げます。

よくある質問（FAQ）

ここでは、金型メーカーが導入前に抱きやすい疑問へ直接回答します。費用や機能だけでなく、既存のCAD、Excel、共有フォルダ、協力会社とのやり取りをどのように移行するかが判断のポイントです。

移行できますが、ファイルを一括登録するだけでは不十分です。金型番号、部品番号、版、ステータス、顧客、関連工程の重複と欠損を整理し、現行案件だけを先に移行する方法も検討します。過去資料は参照用に保管し、正式版の扱いを明確にします。

変更せずに導入できる可能性はあります。PDM・PLMや連携基盤が対応するファイル形式、属性情報、チェックイン・チェックアウト、プレビュー、版管理の範囲を確認し、既存CADとの接続方法を決めます。CADの種類や利用者、ファイル容量によって条件が異なるため、実データで検証します。

安全性はクラウドかオンプレミスかだけで決まりません。多要素認証、最小権限、暗号化、操作ログ、バックアップ、復旧テスト、脆弱性対応、外部共有の制限、契約上のデータ返却を確認し、自社の顧客契約や秘密管理方針へ適合させます。

導入できます。まずは変更要求、承認、図面の正式版、検索、配布履歴に絞ったMVPから始め、1工場や1製品群で効果を測ります。初期費用を抑えることだけを目的にせず、現場が毎日使える入力負担と、将来のCAD・BOM連携を両立できる構成を選びます。

変更台帳と承認だけなら2週間〜3か月程度、PDM・PLMを標準中心で導入するなら3〜9か月程度、CAD・BOM・基幹連携や複数拠点を含む場合は6〜18か月以上が目安です。データ移行、現場テスト、教育、顧客・協力会社との調整を省くと、稼働日は早くても定着までの期間が長くなります。

まとめ

金型製造業向け設計変更管理システムは、図面の保管だけでなく、顧客仕様から金型設計、BOM、加工、検査、外注出図までを変更単位でつなぎ、最新版と承認の証跡を残すための仕組みです。PDM・PLM、クラウド、ローコード、追加開発、スクラッチを、解決したい損失と将来の連携範囲に合わせて選びます。

成功のポイントは、金型1案件の変更シナリオをもとに、必須機能と後回しにする機能を分けることです。現状の最新版検索時間、旧版出図、承認リードタイム、手戻りを測定し、PoCとMVPで効果を確認します。見積もりはライセンス、移行、連携、教育、保守を分け、総保有コストで比較します。

まず、代表的な金型を1つ選び、顧客仕様の変更がどの図面、部品、工程、検査、外注先、納期へ影響するかを紙に書き出します。その業務を候補システムのデモで再現し、金型の現場で入力し続けられるか、承認と配布の証跡が残るかを確かめます。システム導入を目的にせず、旧版使用と変更漏れを減らす業務改善として始めることが、長期的な定着につながります。
