BIMシステム開発の完全ガイド

BIMシステムとは、建物の3次元形状に部材・面積・仕様・コストなどの属性情報を結び付け、設計から施工、維持管理まで同じデータを活用する仕組みです。単なる3D CADではなく、図面と情報を連動させて業務の手戻りや転記を減らす点に価値があります。

一方で、ソフトを導入してモデルを作るだけでは、BIMシステムの効果は十分に出ません。この記事では、BIMの全体像、主な種類、導入・開発の進め方、2026年時点の費用相場、データ移行、CDEとセキュリティ、開発会社・ベンダーの選び方、BIM図面審査への対応までを、発注前に確認したい項目とともに網羅的に解説します。

▼関連記事一覧
・BIMシステム開発の進め方/やり方/流れや方法/手法/工程/手順
・BIMシステム開発でおすすめの開発会社/ベンダー6選と選び方
・BIMシステム開発の見積相場や費用/コスト/値段について
・BIMシステム開発の発注/外注/依頼/委託方法について

BIMシステムとは何ですか？

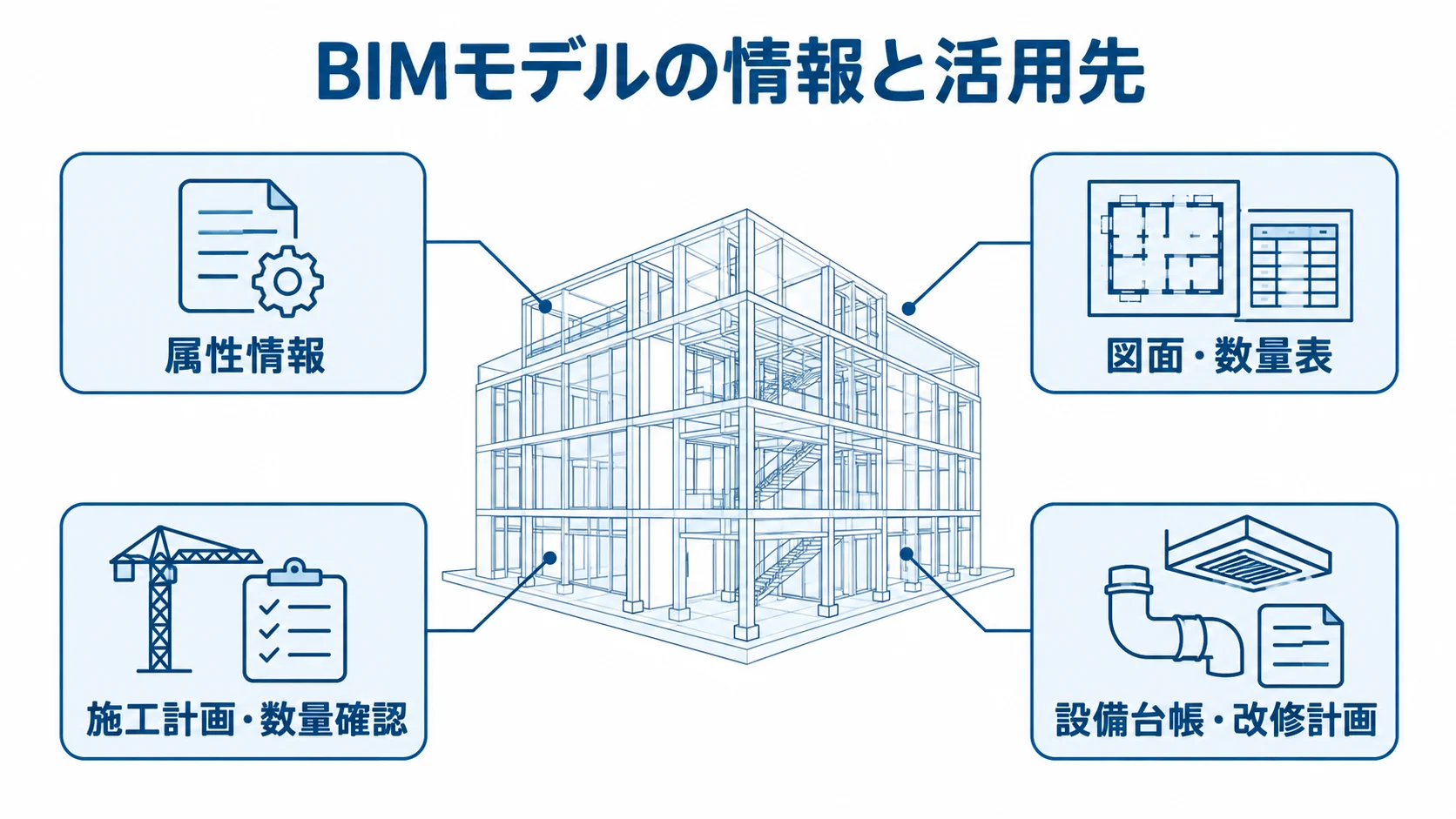

BIMは、建物を構成する壁、床、柱、窓、設備機器などを3次元モデルとして表現し、それぞれに属性情報を持たせる考え方です。モデルの変更を図面や集計へ反映できるため、設計情報を工程ごとに作り直す作業を減らしやすくなります。国土交通省も、形状情報に加えて室の名称・面積、材料、部材の仕様・性能、仕上げなどを持つ建築物情報モデルとしてBIMを説明しています。

3D CADは、形状を正確に描くことを主な目的とするツールです。BIMシステムでは、例えば「この壁は耐火区画で、仕上げは何か」「この機器の型式・能力・交換時期は何か」といった情報をモデルに持たせます。そのため、平面図、立面図、断面図、建具表、仕上表、数量表などを同じモデルから作成し、変更箇所を追跡しやすくなります。

ただし、すべての情報を最初から細かく入力する必要はありません。LODは形状の詳細度、LOIは情報の詳細度を示す考え方です。企画段階では大まかな面積や用途、施工段階では納まりや数量、維持管理段階では型式や点検周期というように、利用する工程に合わせて必要な水準を定めることが重要です。

BIMシステムの価値は、設計時に作ったモデルを施工計画、数量確認、工程管理、竣工後の設備台帳や改修計画へつなげられることです。意匠・構造・設備のモデルを重ねれば、配管と梁などの干渉を施工前に見つけやすくなり、3D表示を使えば発注者や現場担当者との合意形成も進めやすくなります。

一方、目的が曖昧なまま導入すると、見栄えのよいモデルを作ることが目的になり、入力負担だけが増える場合があります。最初に「設計変更の反映漏れを減らす」「施工前の干渉を減らす」「数量拾いの時間を短くする」など、1〜3個の業務目標を決めることがBIMシステム活用の出発点です。

BIMシステムの主な機能と導入メリットは何ですか？

BIMシステムは、モデリングだけでなく、図面出力、情報管理、干渉検証、数量・コスト連携、共同作業、他システム連携までを組み合わせて使う業務基盤です。導入メリットを考えるときは、機能名を並べるよりも、誰のどの作業がどのように変わるかを確認することが大切です。

基本機能は、建物の部位を配置し、寸法や仕様、材料、性能などの属性を登録するモデリングです。登録した情報から平面図・立面図・断面図・詳細図、仕上表や建具表を出力し、部材の数量を集計できます。設計変更のたびに複数の図面を手作業で修正する工程を減らせるため、図面間の不整合や転記漏れの抑制につながります。

ただし、モデルの属性が未入力であれば数量や台帳の信頼性も下がります。モデルを正とするのか、図面を正とするのか、どの項目を必須入力にするのかをBIM実行計画で決め、レビュー時に確認できる状態にしておく必要があります。

意匠・構造・設備のモデルを統合すると、部材同士の干渉、メンテナンススペース不足、搬入経路の問題などを施工前に確認できます。工程情報を加えれば4D、数量・コストを加えれば5Dとして、施工計画や予算検討へ展開できます。重要なのは、干渉を見つける件数だけではなく、施工前に解決できた件数や現場での手戻りを記録することです。

CDEは共通データ環境のことで、モデル、図面、文書、課題、承認履歴をプロジェクト単位で管理する場所です。最新版がどれか分からない、承認前の図面を現場が使う、協力会社との共有範囲が曖昧になるといった問題を防ぐために、状態、版、権限、承認者、保存期間を定めます。

竣工後にBIMを使う場合は、設備機器の型式、設置場所、点検周期、保証期限、交換履歴などを引き継ぎます。これらの情報が整っていれば、設備台帳の作成、点検計画、改修箇所の把握、資産管理に活用できます。センサーやエネルギー管理システムと連携すれば、実測データを使った運用改善へ発展させることも可能です。

ただし、設計モデルをそのまま維持管理に使えるとは限りません。施設管理者が必要とする情報、更新の責任者、設備台帳との識別子、引き渡し形式を早い段階で決める必要があります。設計・施工・運用で必要な情報が違うため、最初から全工程を網羅せず、価値が出やすい用途から段階的に広げる方が定着しやすいです。

BIMシステムにはどのような種類がありますか？

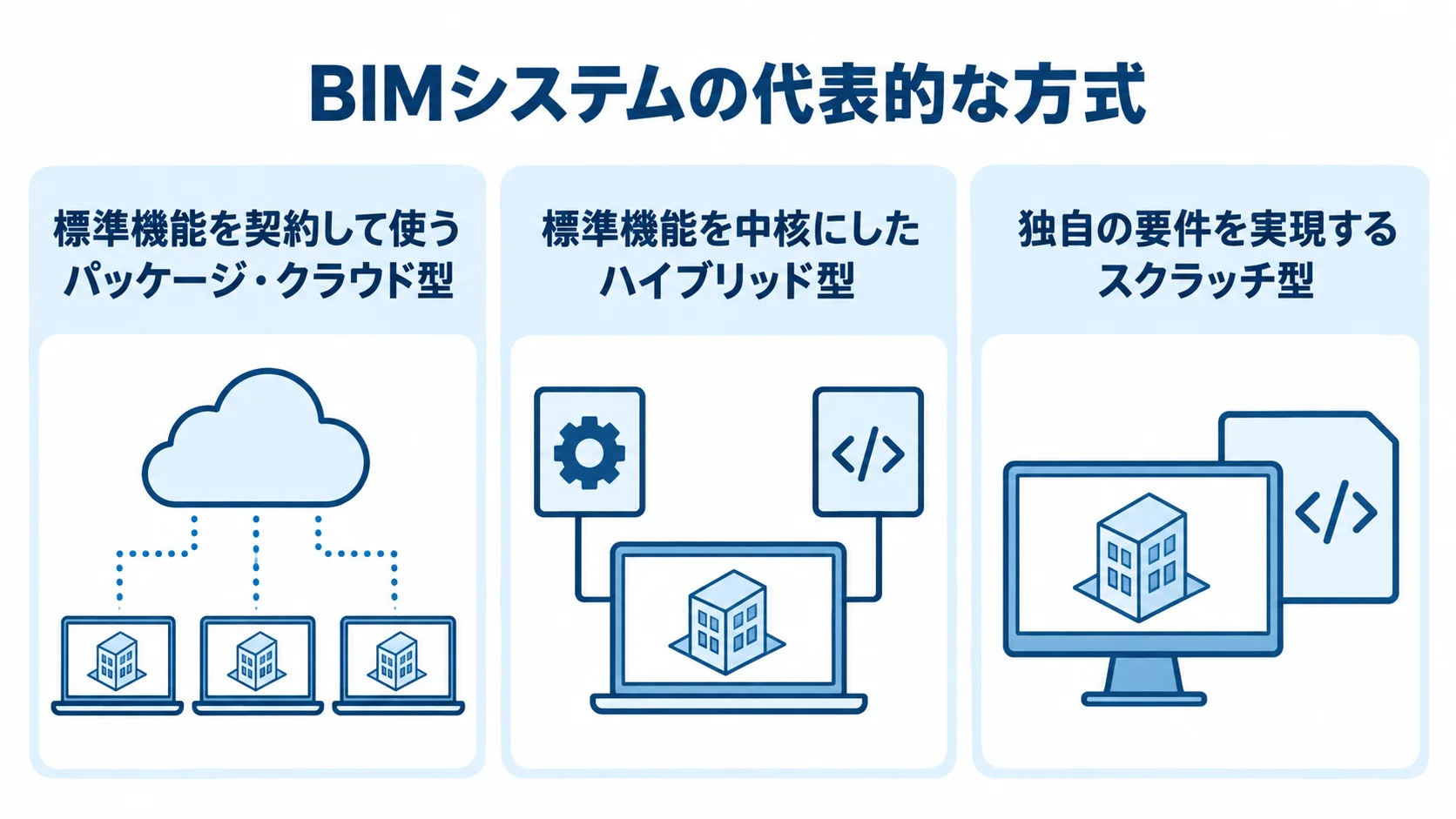

BIMシステムの選択肢は、製品名よりも、どこまで標準機能で対応し、どこを連携・個別開発するかで整理すると比較しやすくなります。代表的な方式は、パッケージ・クラウド中心、ハイブリッド、スクラッチの三つです。

パッケージ・クラウド型は、モデリング、図面作成、共同作業、データ共有などの標準機能を契約して使う方式です。導入期間を短くしやすく、アップデートやバックアップをサービス側に任せやすい点がメリットです。設計事務所や小規模な設計部門が、まず1案件でBIMを試す場合にも適しています。

一方、独自の帳票、社内の積算ルール、特殊な部材、既存の業務フローをすべて標準機能だけで表現できるとは限りません。利用人数、同時編集、保存容量、契約更新、データの書き出し条件まで確認し、ライセンス費だけでなく運用設計や教育の費用も含めて判断します。

ハイブリッド型は、BIMソフトやCDEを中核に置き、API、アドイン、スクリプト、IFC、BCFなどで社内システムとつなぐ方式です。例えば、モデルの部屋・部材情報を積算へ渡す、課題情報を施工管理へ連携する、承認済みの数量を基幹システムへ送るといった拡張ができます。

多くの企業にとって現実的なのは、標準機能で業務を揃えられる部分と、競争力や効率に直結する部分を分けることです。連携開発を先に増やしすぎると、BIMソフトのバージョンアップで動かなくなったり、データ形式の違いで保守負担が増えたりします。連携の所有者、テスト方法、更新時の責任分界まで契約に含めます。

スクラッチ型は、BIMビューア、属性データベース、CDE、進捗・コスト・維持管理機能などを自社要件に合わせて開発する方式です。大規模なデータ連携や独自の業務差別化に向きますが、モデリングエンジンをゼロから置き換える開発は慎重な判断が必要です。IFC互換、ソフト更新、性能、セキュリティ、保守人材を長期間持つ必要があるためです。

独自画面が必要でも、モデル作成・表示・交換は既存の標準技術を使い、周辺の承認・検索・帳票だけを開発する構成にできる場合があります。スクラッチを選ぶときは、初期の画面要件だけではなく、5年後のデータ移行、終了時のエクスポート、開発会社を変更する場合の引き継ぎまで要件に含めます。

BIMシステム導入・開発はどのように進めますか？

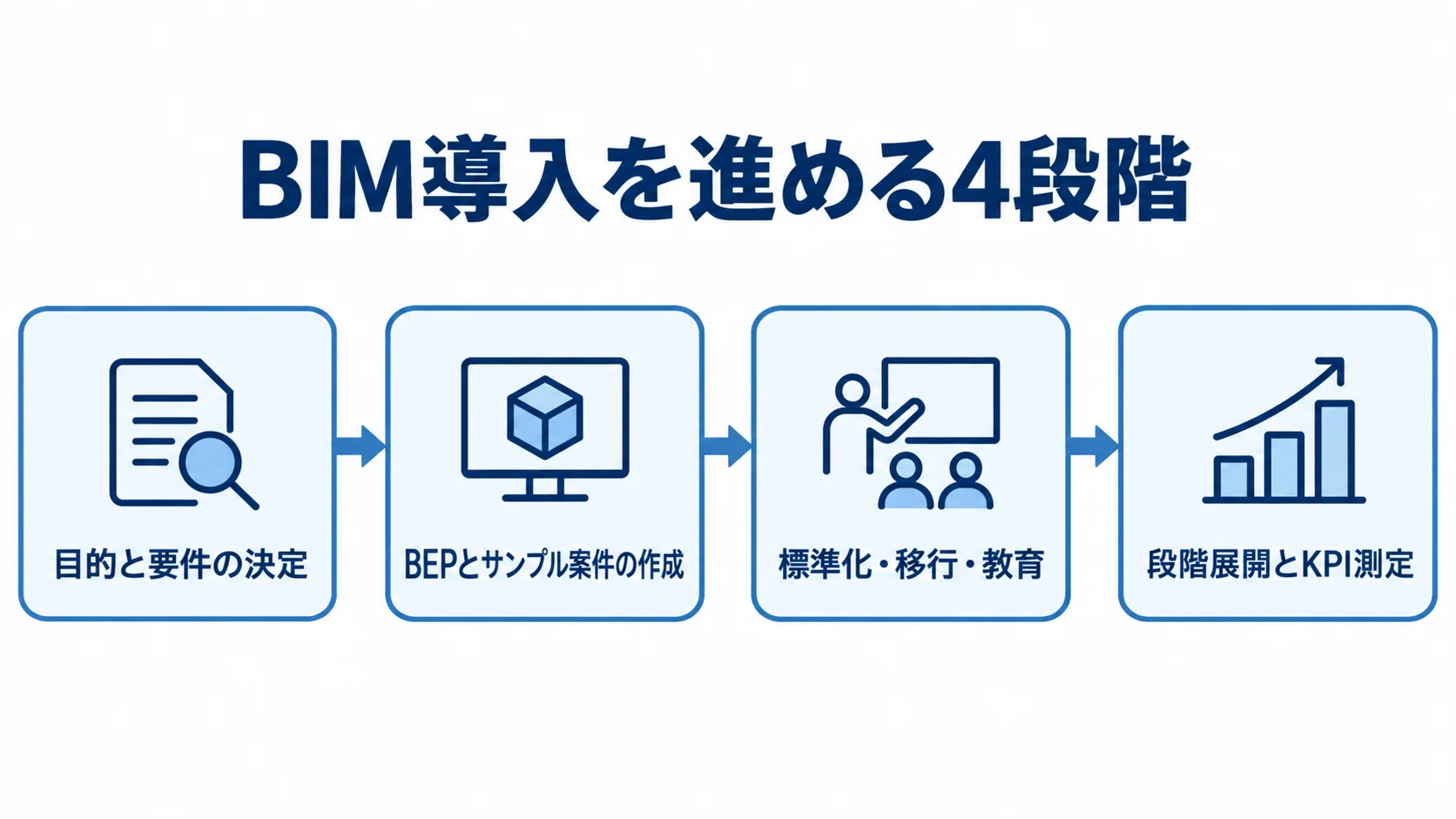

BIMシステムの導入は、ソフトを契約して研修を受けるだけの作業ではありません。目的、データ、役割、標準、連携、評価方法を段階的に決め、1案件または1部門で検証してから展開します。企画から運用定着までを一続きのプロジェクトとして扱うことが重要です。

まず、対象工程と改善したい指標を決めます。設計品質、干渉削減、数量精度、施工計画、確認申請、維持管理などを候補にし、初期段階では優先順位を1〜3個に絞ります。次に、意匠・構造・設備、施工、積算、現場、発注者、協力会社へヒアリングし、誰がどの情報をいつ入力し、誰が承認するかを整理します。

要件定義では、MUSTとWANTを分けることが有効です。MUSTには必須の図面出力、座標、属性、権限、ファイル形式、既存システム連携を入れ、WANTには将来の4D・5D、IoT、デジタルツインなどを置きます。要件が曖昧なまま個別開発へ進むと、見積の比較ができず、途中で追加費用が発生しやすくなります。

BEPはBIM実行計画のことで、利用するソフトとバージョン、座標、ファイル命名、LOD・LOI、属性項目、モデルの分割、承認フロー、納品形式、責任分界などを定めます。BEPがないと、同じ「BIM対応」でも担当者ごとに作り方が異なり、モデル統合や引き渡しで問題が起きます。

次に、実際の案件に近いサンプルモデルでPoCを行います。図面出力、数量集計、干渉チェック、IFC・BCFの交換、CDEの権限設定、既存の積算や施工管理との連携を一通り試します。デモ用のきれいなモデルではなく、自社の複雑な納まりや例外を含むモデルを使うことが、導入後のギャップを減らします。

PoCで確認した内容をもとに、テンプレート、部材ライブラリ、属性入力ルール、レビュー手順、ファイル命名、フォルダ構成を整備します。2D CADの既存図面を一括変換すれば、そのままBIMになるとは限りません。案件の重要度と利用目的に応じて、必要な部位だけを再モデリングし、属性は優先順位を付けて入力する方が現実的です。

教育は操作研修だけで終わらせず、実案件を使った演習、モデルレビュー、承認の練習、協力会社との共有ルールまで含めます。社内にBIMマネージャーや推進担当を置き、質問の受付、標準の更新、品質確認、利用状況の把握を担当させると、導入後の属人化を抑えやすくなります。

全社一斉展開ではなく、対象部門や案件を限定し、BEPと標準テンプレートを改善しながら範囲を広げます。KPIは、設計変更の反映漏れ、干渉検出から解決までの日数、施工前に解決した課題数、数量拾いの時間、合意形成までの日数、モデルの再利用率など、導入前後で比較できるものを設定します。

導入効果は、単に「モデルを作った件数」では判断できません。例えば、図面修正にかかった時間を案件ごとに計測し、変更漏れによる確認回数、現場の手戻り、問い合わせ件数と合わせて見ます。導入から3か月、6か月、12か月で振り返り、使われていない機能や入力負担の大きい項目を見直すことが定着につながります。

BIMシステムの費用相場と内訳は？

BIMシステムの総費用は、ライセンスだけでなく、クラウド、初期設定、テンプレート、既存図面のBIM化、個別連携、教育、BIMマネジメント、保守を合算して考えます。ソフトの公開価格と受託開発費は性質が違うため、別々に記載された見積を一つの総額へまとめることが重要です。

2026年8月時点の公式価格の例では、総合AEC向けのサブスクリプションは1ユーザー年額約48万7,300円、複数の設計・施工ツールを含むコレクションは年額約63万2,500円と表示されています。また、別の設計向けサービスでは、クラウド共同作業を含むプランが月額税込6万6,000円、年契約では月あたり税込3万8,500円、クラウドサービス単体が年契約で月あたり税込7,563円と案内されています。契約期間、対象機能、利用者数で変わるため、発注時点の公式価格を確認します（出典: 各製品の公式価格ページ、2026年8月確認）。

これらはソフトウェアとクラウドの費用であり、要件定義、テンプレート、部材ライブラリ、図面移行、API連携、研修、運用支援は別料金になることが一般的です。ライセンスを安く抑えても、利用者が増えたときの追加費用や、クラウド保存容量、外部共有、バックアップ、データの取り出し条件で総額が変わります。

受託開発費を横断比較できるBIM専用の公表統計は限られます。以下は、業務システム開発の一般的な工数目安に、モデリング、CDE設定、データ移行、教育の工数を加味した推定です。実際の公開見積ではなく、要件を整理するための予算仮置きとして扱い、最終的には同じ条件で複数社から見積を取得します。

1部門・1案件の小規模パイロットは、標準テンプレート、数ライセンス、基本研修を含めて300万〜800万円程度、設計部門の本格導入は800万〜2,000万円程度が一つの目安です。設計・施工をまたぐ導入では2,000万〜8,000万円程度、大規模なCDE、基幹・積算・維持管理連携を含む全社基盤では3,000万〜1億5,000万円超になる可能性があります。期間は小規模パイロットで2〜4か月、部門導入で4〜8か月、全社基盤で12〜24か月程度ですが、対象案件とデータ移行量で変動します（出典: BIM固有の横断統計が少ないため、業務システムの工数目安とBIM導入要素を組み合わせた推定、2026年）。

見積書では、(1)ライセンス、(2)クラウド・ストレージ、(3)初期設定・テンプレート、(4)既存図面のBIM化、(5)個別API開発、(6)教育・BIMマネジメント、(7)保守・サポートを分けます。例えば、図面移行を「一式」とせず、図面枚数、モデル化する範囲、LOD、属性入力項目、検収方法まで記載すれば、会社間の比較がしやすくなります。

初年度の初期費用だけで判断せず、3年間のライセンス更新、クラウド、保守、追加教育、バージョンアップ対応、協力会社の利用費まで足します。年間費用は初期費用の15〜30％程度を仮置きする方法もありますが、これは予算計画上の目安にすぎません。ユーザー数、モデル容量、外注量、連携数が増えると大きく変わるため、増加条件を見積条件に明記します。

BIMシステム開発会社・ベンダーの選び方は？

BIMシステムの選定では、ソフトを提供するベンダー、導入・モデリングを支援する会社、APIや基幹連携を担う開発会社が同じ役割ではない点に注意します。会社名や機能の多さで順位を付けるのではなく、自社の工程、建物・構造、既存データ、社内体制に合う役割分担を確認します。

候補先には、設計中心なのか、施工・製作まで扱うのか、維持管理までデータを引き渡せるのかを確認します。意匠・構造・設備の連携、鉄骨やプレキャストなどの構造種別、日本の法規や確認申請、数量・工程・施設管理との連携など、得意分野を案件単位で聞くことが重要です。

また、「導入支援に含まれる作業」を具体化します。要件定義、BEP作成、テンプレート、部材ライブラリ、既存図面のモデル化、テスト、研修、運用開始後の問い合わせ対応まで、どこを誰が担当するかを一覧にします。営業担当の説明だけでなく、実際に設計・開発・教育を行う担当者と話せるかも確認します。

既存ソフトや協力会社が使う環境と互換性があるかを確認します。IFCでモデルを出し入れしたときに、形状、階、部屋、部材、属性、座標がどこまで保持されるか、BCFなどで課題を戻せるか、モデルを分割・統合したときに破綻しないかを、実データで検証します。対応形式の一覧だけでは、実務上の品質を判断できません。

PoCでは、複雑な納まりを含むサンプルを使い、図面出力、数量集計、干渉チェック、権限設定、外部共有、データのエクスポートを確認します。既存の積算、工程、会計、施設管理との連携がある場合は、APIの仕様、エラー時の再送、データの責任者、バージョンアップ時のテストを質問します。

設計図、積算、構造計算、顧客情報をクラウドへ置く場合は、「クラウドだから安全」と考えず、プロジェクト単位の権限、MFA、通信・保存時の暗号化、アクセスログ、バックアップ、データ所在地、外部共有、削除・返却、第三者監査を確認します。主要CDEの公式セキュリティ資料では、MFA、TLS 1.2以上、保存時のAES-256相当、ISO 27001監査、ISO 19650に沿ったCDEの基盤などが示されていますが、自社の契約条件に適用されるかを確認します（出典: CDE提供サービスの公式セキュリティ資料、2026年7月更新）。

契約では、モデルや属性データの所有権、二次利用の範囲、バックアップ、障害時の復旧目標、保守時間、バージョンアップ対応、終了時のデータ返却形式を定めます。請負契約か準委任契約か、追加要件の単価、検収基準、再委託先の管理、開発会社を変更する場合の引き継ぎ資料まで確認すると、導入後のトラブルを抑えやすくなります。

▶ 詳細はこちら：BIMシステム開発でおすすめの開発会社/ベンダー6選と選び方

▶ 詳細はこちら：BIMシステム開発の進め方/やり方/流れや方法/手法/工程/手順

▶ 詳細はこちら：BIMシステム開発の発注/外注/依頼/委託方法について

2026年のBIM図面審査と最新動向をどう捉えますか？

2026年は、BIMを社内の設計効率化だけでなく、建築確認や設計・施工・維持管理をまたぐデータ連携の基盤として考える節目です。制度やガイドラインは更新されるため、導入時点の製品機能だけで判断せず、標準属性、確認申請用CDE、データ出力の運用に追随できる体制を確認します。

国土交通省は、2026年4月1日にBIM図面審査を開始し、2026年3月には建築確認におけるBIM図面審査ガイドライン、入出力基準、確認申請図書表現標準、申請・審査マニュアルなどを公開しています。BIMモデルから出力したPDF図面とIFCデータを使う運用を想定し、確認申請用CDEの仕様も示されています（出典: 国土交通省「建築BIM推進会議」、2026年）。

ただし、BIM図面審査がすべての民間案件に一律のBIM利用を義務付けるという意味ではありません。対象となる申請、審査機関、入出力基準、申請者と審査者の手順を確認し、制度を利用する案件では対応したモデル・図面・属性を準備します。導入前に、制度対応を担当する設計者、モデルの責任者、PDFとIFCの照合方法を決めておくと安全です。

国土交通省は、2026年3月に標準属性項目リストや属性項目の解説書を更新し、設計・施工・維持管理をまたぐデータ活用の環境整備を進めています。自社独自の属性を増やすだけでなく、標準項目と独自項目を分け、必須・任意、入力時期、更新責任者を定めると、社外とのデータ交換や将来の再利用に対応しやすくなります。

IFCやBCFなどのオープンな形式は、異なるソフトや関係者間で情報を受け渡すための選択肢です。形式に対応していることと、実務で情報が正しく交換できることは別なので、PoCで属性の欠落、座標ずれ、分類の変換、課題の往復をテストします。データ連携の成否を製品カタログだけで判断しないことが大切です。

AIによる図面チェック、部材配置、数量抽出、加工図作成、検索支援などは、BIMデータの品質が整っているほど活用しやすくなります。AIを導入すること自体を目的にせず、どの判断を自動化し、どの判断を有資格者や設計責任者が行うのかを区別します。誤認識や学習データの扱い、ログ、再現性も検証対象です。

デジタルツインやIoT連携も、建物の運用データをBIMへ戻すことで、エネルギー管理、設備異常の検知、改修計画に広げられます。ただし、センサーの識別子とモデルの部材IDが結び付いていなければ、見た目の3D表示で終わります。まずは設備台帳や点検履歴など、運用効果を測りやすい用途から始めることが現実的です。

BIMシステム導入で失敗しやすいポイントと対策は？

BIMシステムの失敗は、ソフトの機能不足よりも、目的・標準・役割・運用の設計不足から起きやすいです。導入前に失敗パターンを把握し、PoCと契約条件に対策を組み込んでおくと、費用と手戻りを抑えられます。

すべての部材に細かな属性を求めると、モデル作成に時間がかかり、設計者が使いにくさを感じます。対策は、工程ごとに必要なLOD・LOIを定め、必須属性を絞ることです。入力が必要な理由、入力者、確認者、再利用先を示し、不要な項目は減らします。

また、モデル作成を一部の詳しい担当者だけに任せると、担当者が異動したときに運用が止まります。標準テンプレート、部材ライブラリ、操作手順、レビュー記録を共有し、複数人が同じ品質で作業できるようにします。研修後に実案件でレビューする場を設けることも有効です。

意匠、構造、設備、施工、施設管理でファイル形式や命名規則が異なると、同じ建物のデータを結合できません。プロジェクト開始時に、座標系、モデル分割、属性、版管理、承認状態、課題の扱いを共通化し、CDEのフォルダと権限へ落とし込みます。

既存の2D図面や業務システムも、すべてを一度に置き換える必要はありません。先に受け渡す項目と識別子を決め、CSV、IFC、BCF、APIなど適切な手段で段階的に連携します。データを連携しない範囲を明確にすることも、品質と費用を管理する要件になります。

「BIMを使えば効率化できる」という期待だけでは、経営層や現場へ効果を説明できません。導入前に、設計変更の修正時間、図面間の不整合、干渉による課題、数量拾い時間、施工前の手戻り、合意形成までの日数を測ります。案件規模や担当者が変わっても比較できるよう、計測方法を決めます。

効果が出なかった場合も、モデル作成の品質、利用率、教育時間、連携エラー、対象工程の選び方を分けて分析します。BIMの価値が出やすい案件へ適用範囲を調整し、標準や属性を改善することで、次の案件の成果につなげられます。

よくある質問（FAQ）

BIMシステムの導入を検討するときに多い質問へ回答します。ソフトの機能だけでなく、費用、既存データ、会社選び、制度対応まで含めて判断することが大切です。

同じではありません。3D CADが主に形状を表現するのに対し、BIMシステムは形状へ部材・仕様・面積・性能などの属性を持たせ、図面・数量・工程・維持管理へ情報をつなげます。ただし、3D CADのデータをBIMへ自動変換できるとは限らず、目的に応じた再入力やモデル化が必要です。

導入できます。最初から全員・全工程を対象にせず、1〜数ライセンス、1案件、設計図面の出力や共同作業など目的を絞ったパイロットから始めます。クラウド型の契約、標準テンプレート、外部の導入支援を組み合わせ、社内でBIM標準とレビュー方法を身に付けながら段階的に広げます。

小規模パイロットは300万〜800万円程度、設計部門の本格導入は800万〜2,000万円程度が推定の目安ですが、BIM専用の公表統計ではないため、案件の範囲で大きく変わります。ライセンス・クラウドに加えて、テンプレート、既存図面のBIM化、連携開発、教育、保守を分け、3年総額で比較してください。

自動変換だけで完全に移行できるとは限りません。図面に含まれる線や文字を、部材・部屋・設備などの意味を持つオブジェクトへ変換し、必要な属性を入力する工程が必要です。重要案件は高い詳細度、参照用の過去案件は低い詳細度にするなど、利用目的に応じて移行範囲を決めます。

安全性はサービス名だけでは判断できません。MFA、プロジェクト単位の権限、暗号化、アクセスログ、バックアップ、データ所在地、外部共有、削除・返却、第三者監査を確認し、自社の機密区分と契約条件に合うかを評価します。協力会社のアカウントを個人共有せず、退職・契約終了時の権限削除も運用に組み込みます。

BIMシステム完全ガイドのまとめ

BIMシステムは、3Dモデルを作るためだけのソフトではなく、建物の形状と属性情報を設計・施工・維持管理へつなぐ業務基盤です。導入の成否は、製品の知名度や機能数より、対象工程、必要なLOD・LOI、データの責任者、CDEの運用、既存システムとの連携、教育とKPIをどれだけ具体化できるかで決まります。

まず、BIMで解決したい業務課題を1〜3個に絞り、1案件のPoCで図面、数量、干渉、IFC・BCF、権限を確認します。次に、ライセンス、クラウド、初期設定、図面移行、API開発、教育、保守の7項目を分け、3年総額で比較します。最後に、ソフトベンダー、導入支援、モデリング、連携開発の担当範囲を明確にし、データ所有権と終了時の返却条件を契約へ反映します。

BIM図面審査、標準属性、確認申請用CDEなどの最新動向を見据えながらも、最初から全工程を完成させる必要はありません。自社の代表案件で成果を測り、現場の入力負担とデータ品質を確認し、テンプレート・BEP・教育・連携を更新しながら展開します。BIMシステムを継続的に使う仕組みまで設計できれば、設計変更の漏れ、施工前の手戻り、情報の分断を減らし、建物データを次の工程へ生かしやすくなります。
